Беспроводная зарядная станция для смартфона

Всем привет!

Данная зарядная станция стала неплохим дополнением к рабочему столу и полезным аксессуаром.
Под катом технические характеристики, описание, разборка и тесты.

Приобретение беспроводной зарядки я не планировал, так как с подобными устройствами дел не имел и не видел объективных причин для покупки. Продавец любезно предложил данный товар на обзор, а я согласился.
Де(и)вайс оказался очень удобным и прижился на рабочем столе. Когда приходится периодически отходить от рабочего места и совершать звонки/отвечать на них не очень удобно постоянно присоединять кабель.

Телефон располагается на зарядной станции под углом, что позволяет считывать с него информацию, не беря его в руки.

Общий вид упаковки

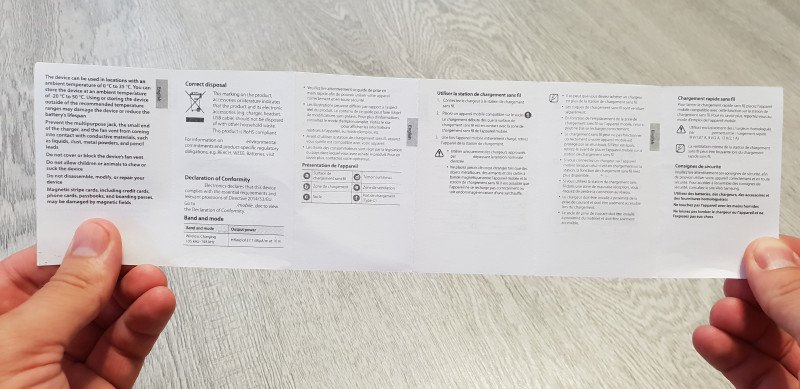

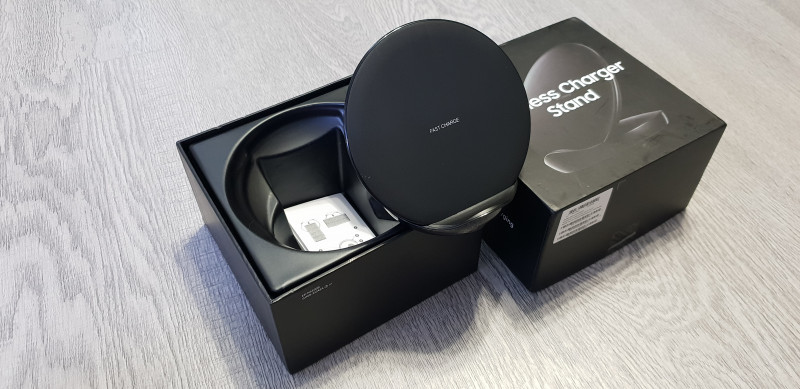

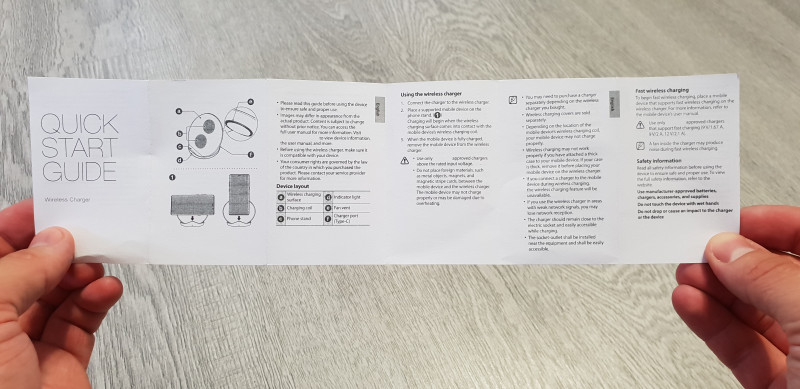

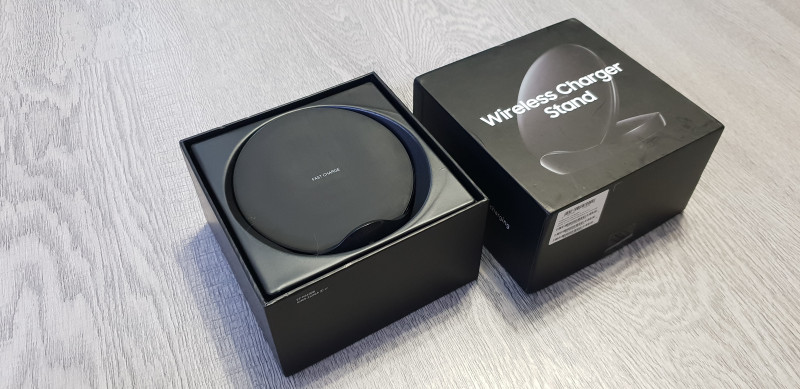

В комплекте, помимо зарядной станции, только инструкция

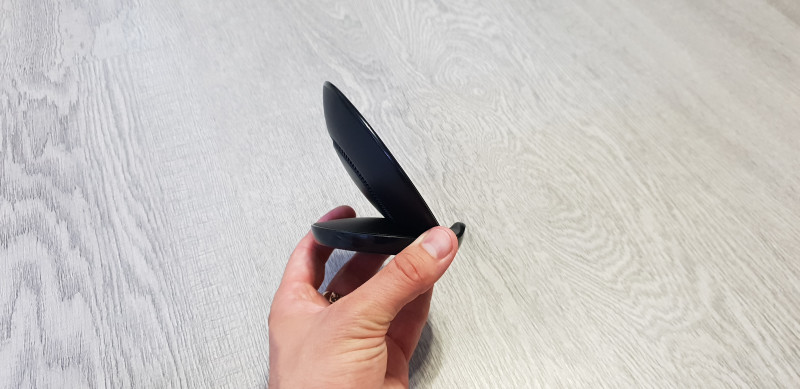

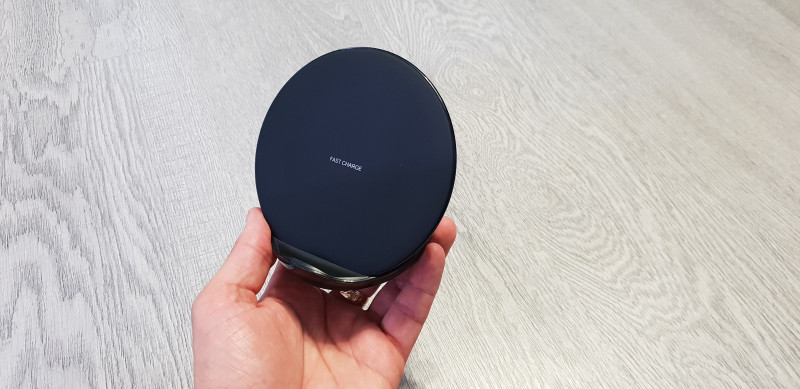

Внешний вид зарядной станции

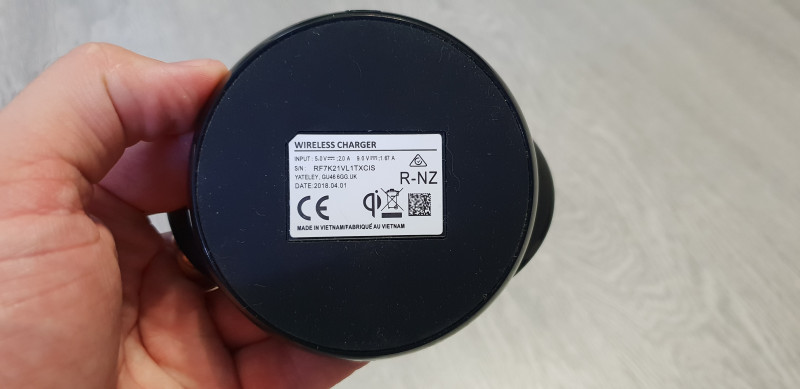

Заявленные характеристики на наклейке

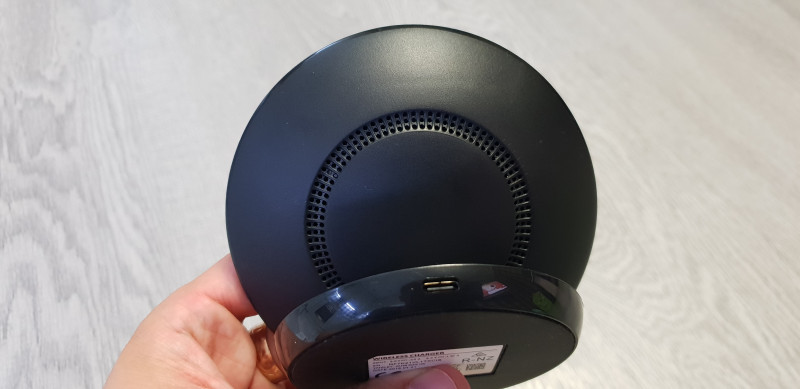

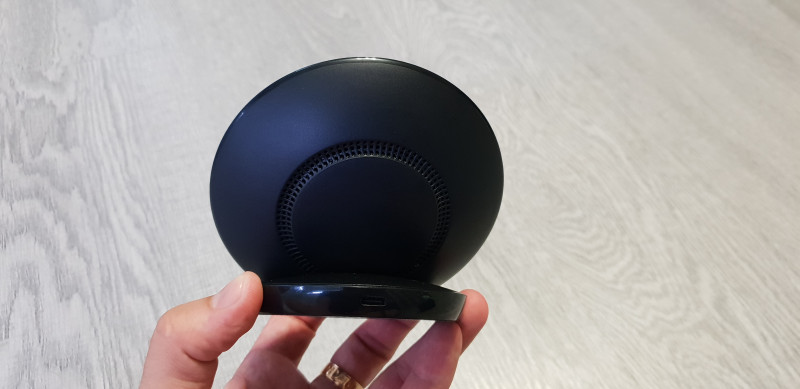

На задней стенке вентиляционные отверстия. Разъём под кабель USB Type-C. Это удобно, для современных устройств оснащенных такими же разъемами, не нужно покупать дополнительный кабель. У моего приятеля телефон с Type-C, а блинчик беспроводной зарядки с Micro-USB. Хотя, кабели стоят не так дорого, чтобы это стало проблемой.

Размеры

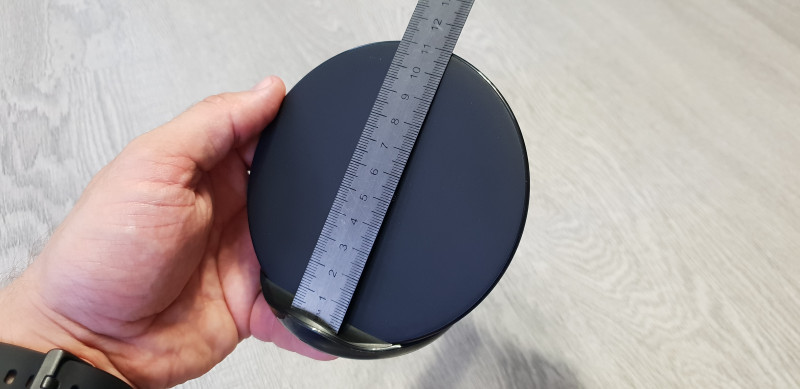

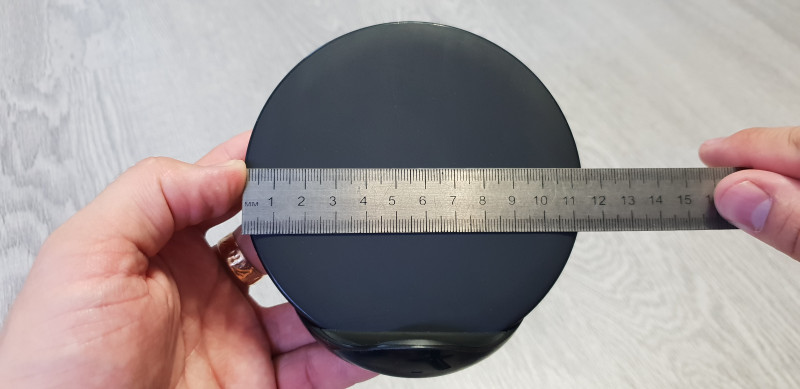

Ширина опорной площадки 115мм, хоть по фото и кажется, что около 113-114мм

Высота опорной площадки от места опирания смартфона — 11мм

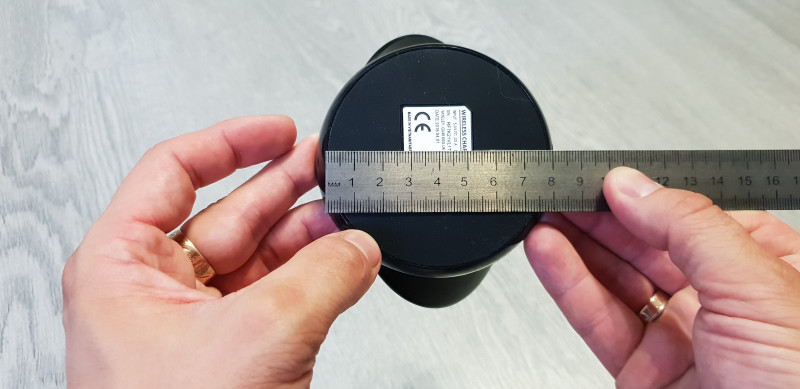

Диаметр основания — 80мм

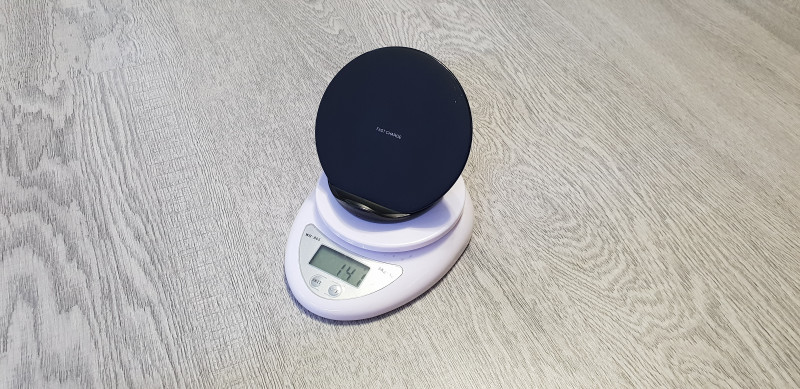

Вес 141 грамм.

Разборка

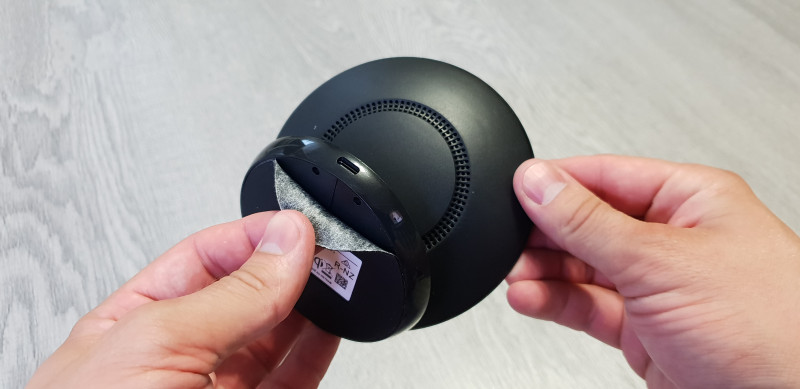

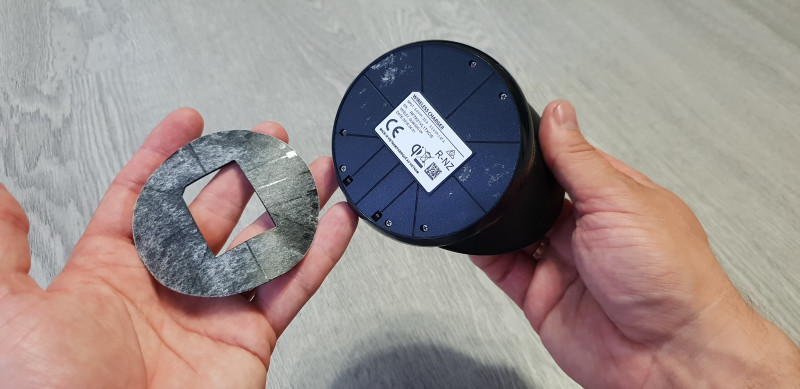

Основание покрыто материалом, похожим на резину, с клейкой основой. Отделяется без повреждений, открывая доступ к скрепляющим корпус шурупам.

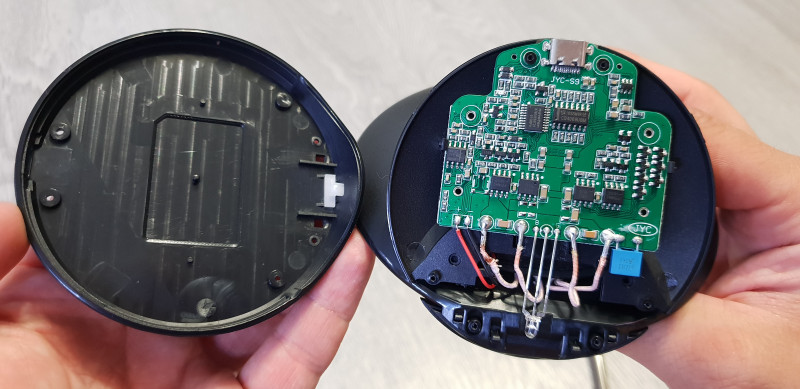

Плата


Что там за компоненты, не подскажу.

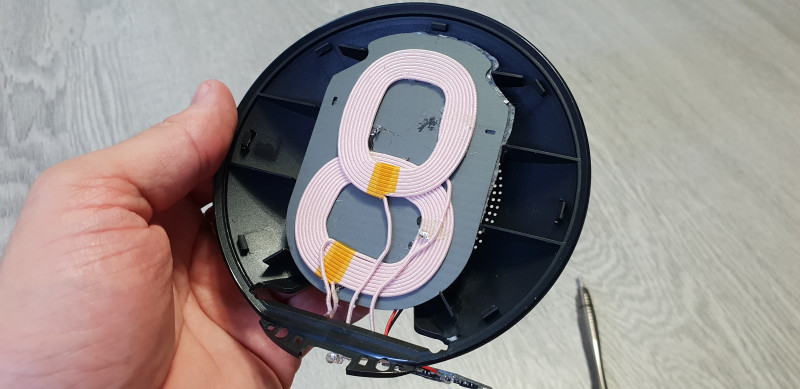

Сам трансмиттер. Две индукционные катушки приклеены к тонкой металлической пластине.

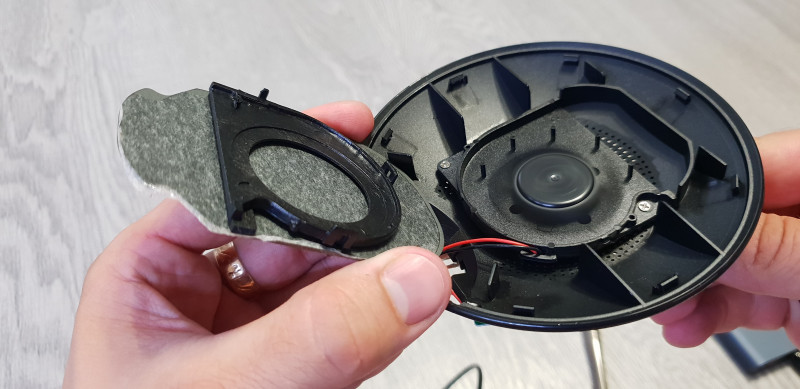

Между пластиной и корпусом расположен вентилятор. Работает негромко. Как видно, воздуховод ведёт к верхней части корпуса, так что большая часть вентиляционных отверстий, на мой взгляд, не функциональна.

При подаче питания на зарядную станцию без заряжаемого устройства, вентилятор кратковременно включается и отключается. При этом светодиод мигает зеленым, синим, а потом голубым цветом. Во время зарядки всё время горит синий светодиод. По достижении 100% заряда, загорается зеленый цвет, зарядка прекращается. Что означает голубой цвет, пока неясно, продолжаю наблюдение.

Вернемся к заявленным характеристикам, определяющим основную функциональность устройства

Указаны данные для входного напряжения и силы тока: 2 ампера при 5 вольтах и 1,67 ампер при 9 вольтах.
Что с выходом, непонятно… Просветите, почему не указаны параметры OUTPUT, как на том же СЗУ, к примеру? Оригинальное СЗУ Samsung заявляет аналогичные параметры на выход.

Я решил проверить опытным путём

1. Зарядка телефона от сети через оригинальное СЗУ

1.1 Зарядка от сети через оригинальный кабель. 9v 1.3A

Кстати, тестер показывает одинаковые данные при альбомной и книжной ориентации устройства на зарядной станции.

1.2 Зарядка от сети через НЕоригинальный кабель. 9v 1.3 — 1.4A

Фото куда-то пропало, что странно. Поверьте на слово.

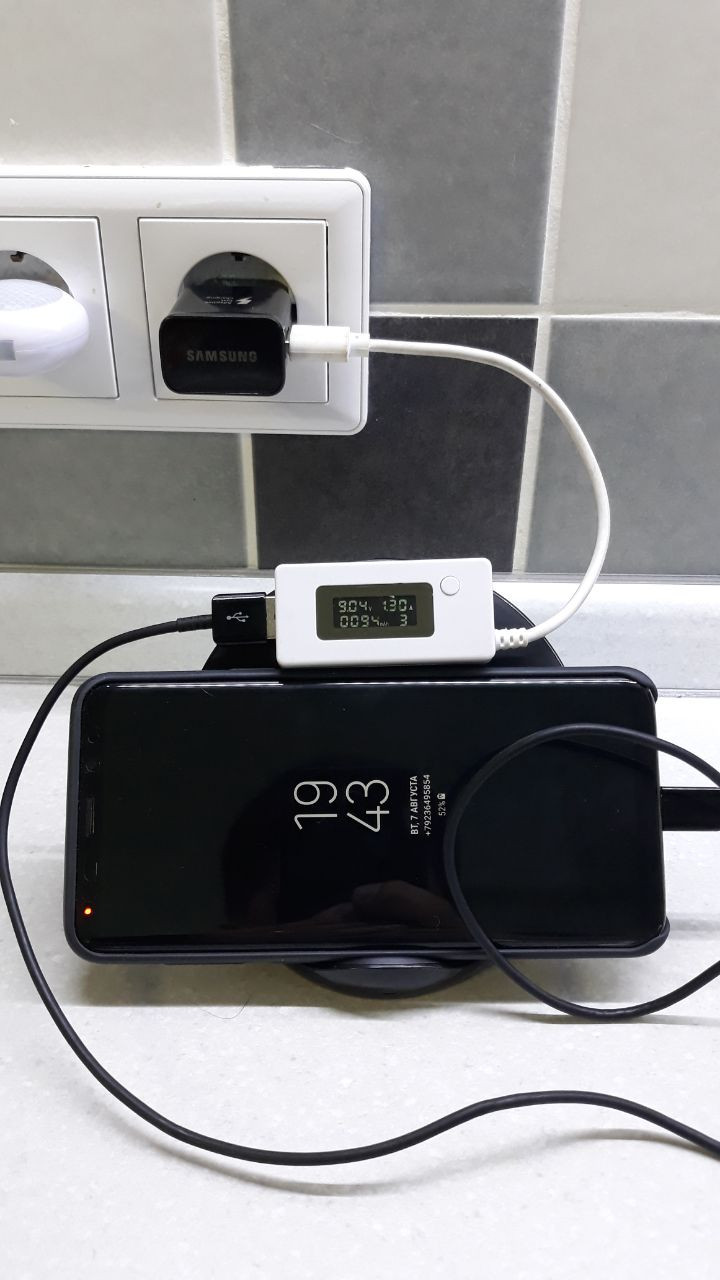

2. Зарядка телефона от беспроводной зарядной станции через оригинальное СЗУ

2.1 Через оригинальный кабель 5.01v 1A

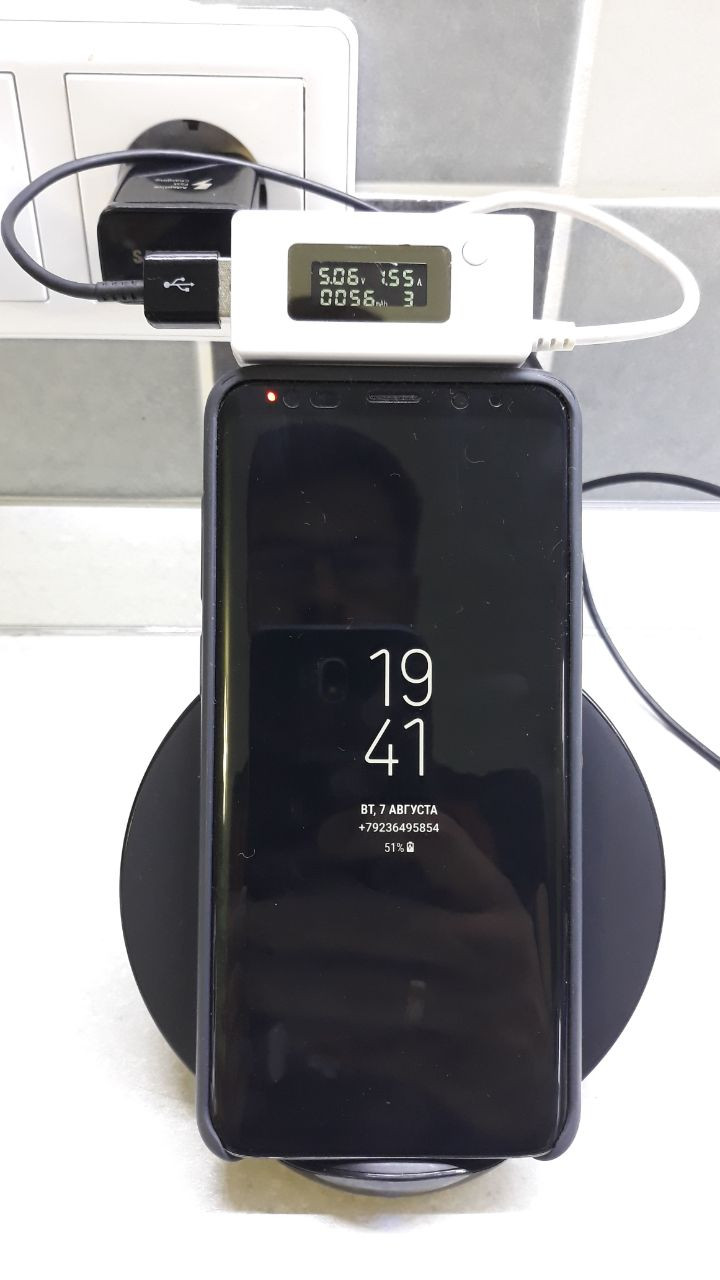

Один раз, по непонятной причине, напряжение поднялось до 5.06v, а сила тока до 1,5А.

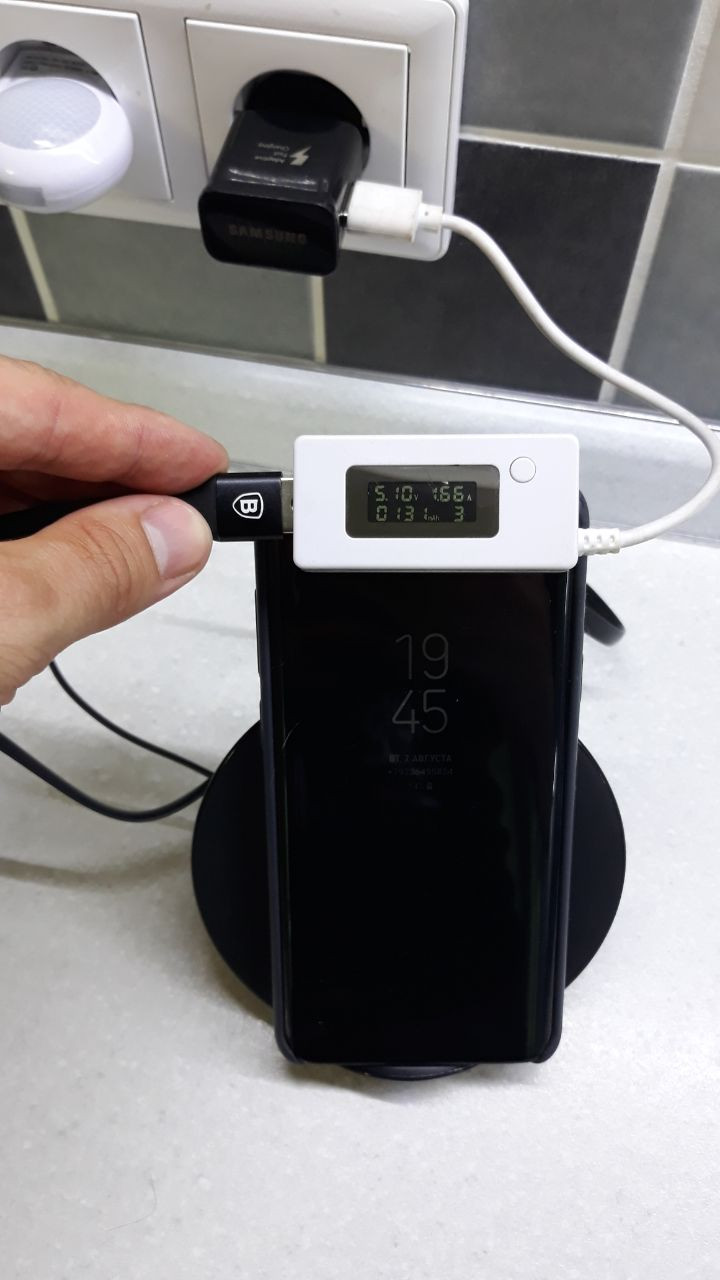

2.2 Через НЕоригинальный кабель 5.1v 1.66-1.7A

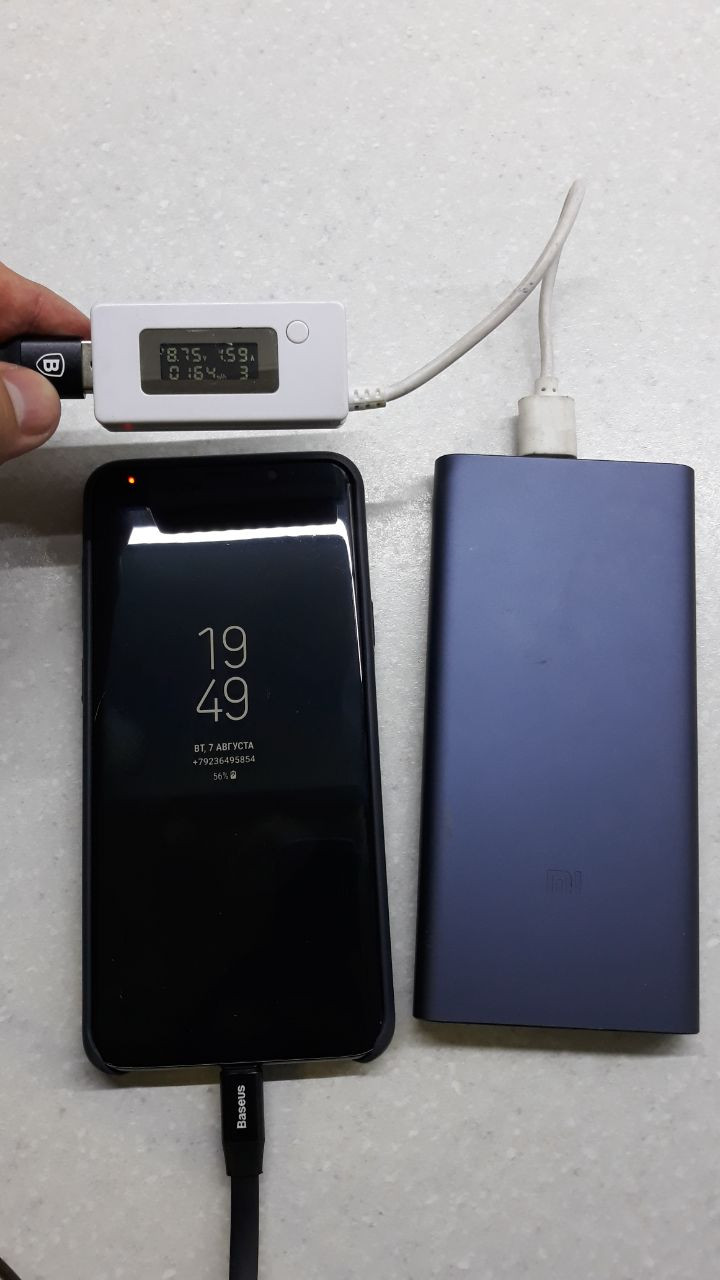

3. Зарядка от PowerBank(который так же выдает FastCharge) и кабели

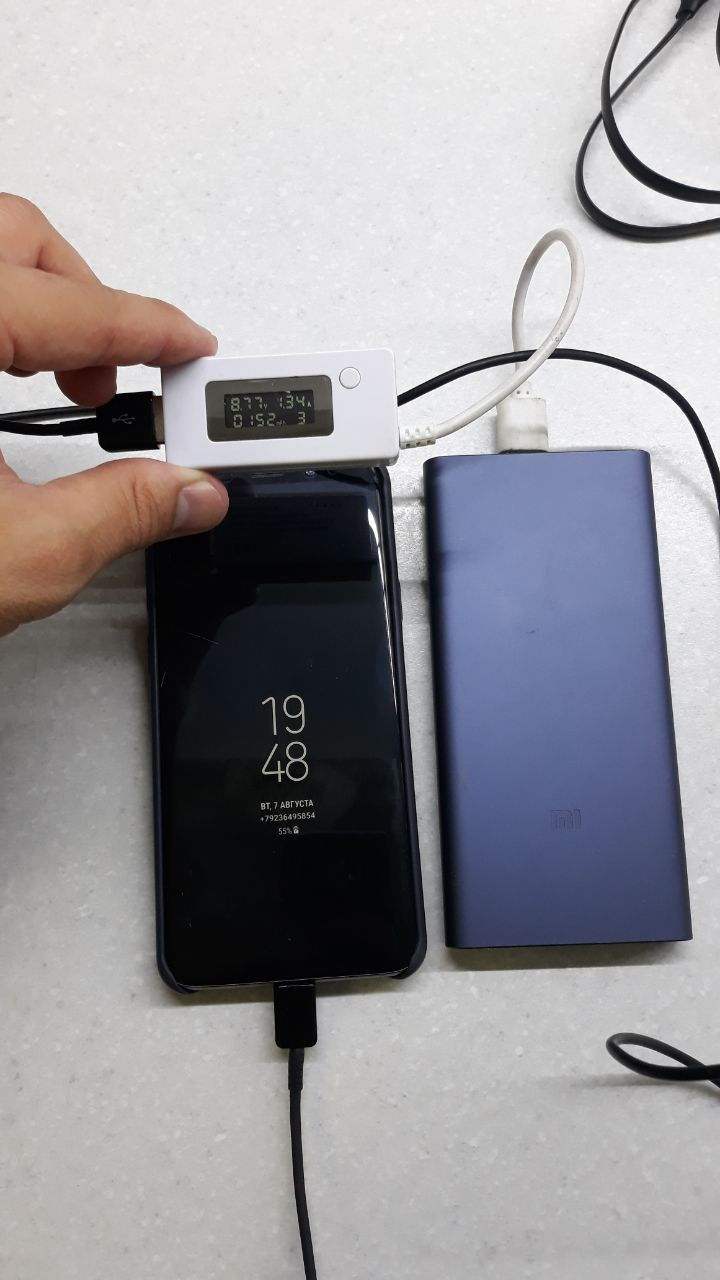

3.1 PowerBank и оригинальный кабель 8.77v 1.35A

3.2 PowerBank и НЕоригинальный кабель 8.75v 1.4-1.6A

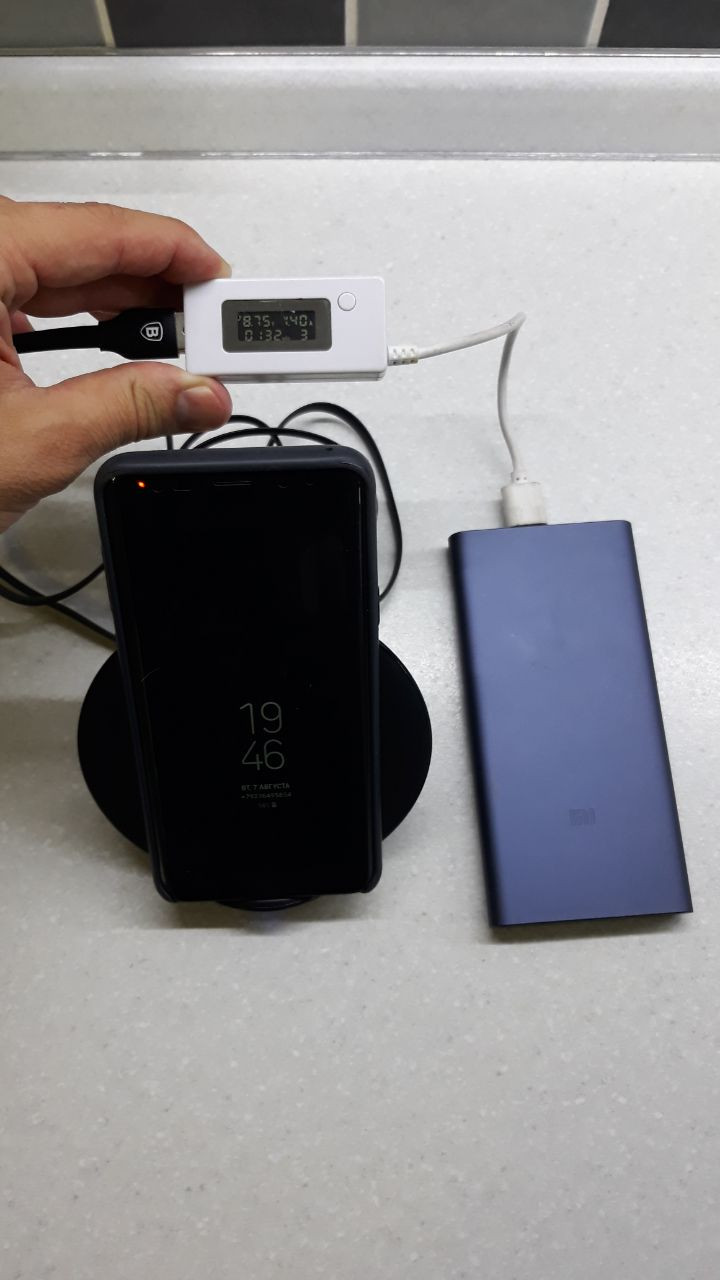

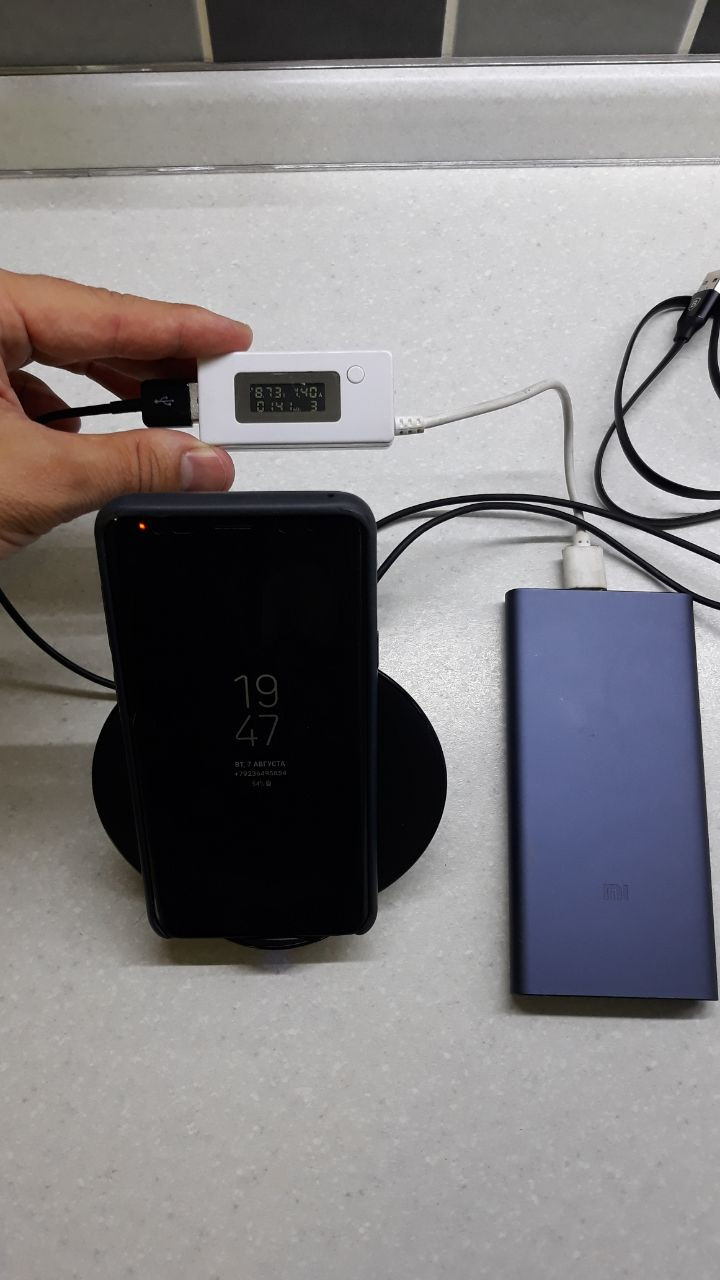

4. Зарядка от PowerBank и беспроводной зарядной станции

4.1 Оригинальный кабель 8.73v 1.4A

4.2 НЕоригинальный кабель 8.75v 1.4A

На этом эксперименты закончил.

При подключении беспроводной зарядной станции к сети через оригинальное СЗУ Samsung телефон набирает примерно 25% за 1 час. Прогнозируемое время полной зарядки с 0% до 100% составляет 4 часа. Высвечивается индикация «Беспроводная зарядка»

При подключении через PowerBank Xiaomi 10000mAh беспроводная зарядная станция выдает заявленный FastCharge. Высвечивается индикация «Быстрая беспроводная зарядка»
Почему этого не происходит через оригинальное СЗУ Samsung мне не ясно.

Спасибо за внимание!
