DC-DC понижающий модуль 3а регулируемый на микросхеме MP1584en или переделка старого фотоаппарата под пауэрбанк

Опубликовал | 12.12.2015

Всем добрый день. Уже давно валялся старый фотоаппарат, питающийся от 2х батареек(в сумме 3в), недавно купил пауэрбанк ксиоми 10000мач-и вот решил увеличить автономность своего аппарата. Так как для питания нужно 3в, а на выходе пауэрбанка 5в, было принято решение взять понижающий DC-DC модуль на микросхеме
MP1584en за 0,58$.Об этом модуле уже достаточно много писали на Муське(например тут mysku.ru/blog/aliexpress/35938.html ), поэтому цель обзора не испытания этого модуля и его характеристики, а его практическое применение на примере цифрового фотоаппарата.Хотя, на всякий случай
Описание модуля
Технические характеристики:
Модуль собран на микросхеме MP1584
Входное напряжение… от 4,5 до 28 Вольт
Выходное напряжение… от 0,8 до 25 Вольт
Ток… до 3А
Рабочая температура… от -20С до +85С
Размеры… 22мм х 17мм х 4мм

то есть для моих нужд он вполне подошёл.

У продавца в описании указано: XM1584 ультра небольшой размер DC-DC понижающий блок питания 3а регулируемый модуль понижающий супер LM2596, на самом деле пришёл такой:

Так как в моём фотоаппарате нету гнезда под питание(гнездо микро usb нестандартное на 4 выхода для подключения к компьютеру имеется, но питание через него не идёт)пришлось впаять гнездо микро usb(брал тут aliexpress.com/item/Fashion-New-Reliable-Great-10-Pcs-Micro-USB-B-Female-5-Pin-SMT-Socket-Connectors/32270343381.html за 0,56$ за 10шт)
Вот что из этого вышло

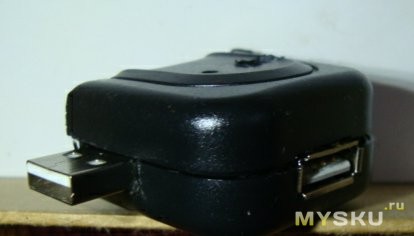

Затем к общей плате припаял usb маму и папу (от ненужного переходника), а так же наш преобразователь и поместил в корпус.

Думал оставить так, или поставить вместо переменного резистора постоянный.Сначало решил оставить так, но при испытании (прокручивании резистора)показания вольтметра стали прыгать-резистор стал непригодным, поэтому заменил его на постоянный, в моём случае методом подбора -23кОм по тестору.

На выходе получил стабильно 3в, подключил непосредственно фотоаппарат:

В итоге получил то что хотел, всем спасибо за внимание.
