- Цена: $95.88 (раньше было $91.09 и ещё -10% на распродаже)
Почему мне пришлось выбрать новый 295 а не проверенный 284? Ведь 295 в полтора раза дороже и сложнее найти в продаже! Неужели ради более интересного пульта, поддержки 4K видео которое никому не нужно, и других фич сомнительной важности?
Дело в том, что китайцы часто забивают на свои устаревающие устройства: последняя прошивка на 284 — октябрь прошлого года (и скорее всего она будет последней), а на 295 — начало этой недели и её планируют улучшать и дальше! В итоге, взял 295 только ради более долгого срока поддержки производителем: по крайней мере есть гарантия того, что если найду баг в прошивке и расскажу производителю то он его с большой вероятностью исправит — а не ответит что-то вроде «sorry, this product is not supported anymore, please buy our new product to receive support»
Фотографии платы EzCap 295 :
Всего будет 5 фотографий: три верхних и две нижних. Просто у меня нет хорошей камеры и на каждом из снимков надписи на чипах разной чёткости! Поэтому вместо 2 фотографий выкладываю 5, чтобы все имеющиеся сведения можно было объединить вместе

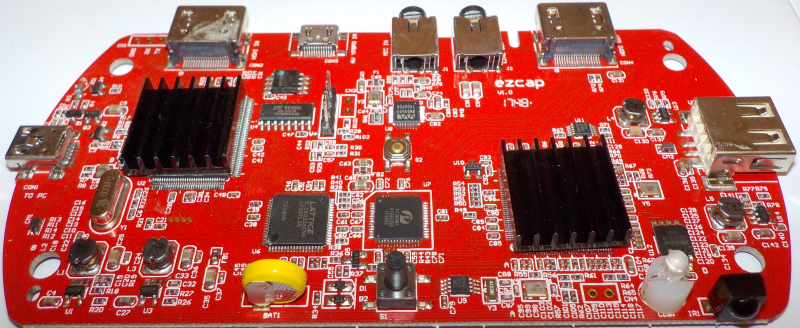

Верхняя часть платы. Оба самых важных чипа — под радиаторами! А у 284 только один важный чип под радиатором — маленький плюс в пользу 295. Плата довольно красивая. Извините, радиаторы снимать не буду — если испорчу «терможвачку» при снятии, мне не на что обратно приклеиться… По сравнению с 284 батарейка часов измельчала: хотя, на корпусе по прежнему присутствует большое посадочное место для типичной таблетки CR2032 к которой мы все привыкли

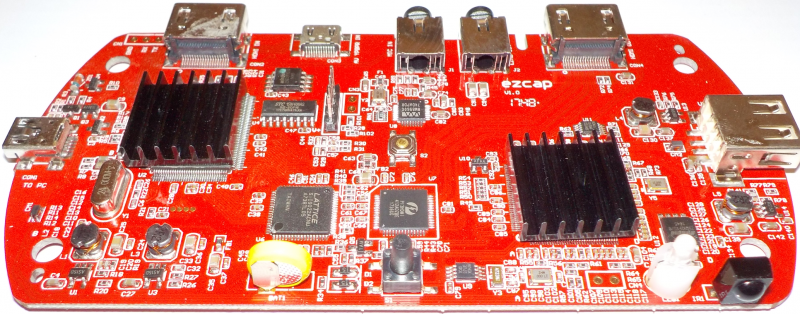

Похожая фотография но с немного другими параметрами съёмки. Тут чётко видно, что — в отличие от 284 — у 295 не установлена защита на HDMI-портах! Конечно есть небольшая вероятность что эту защиту смогли интегрировать в чипы, но скорее всего нет — и это минус для 295. Причём минус более существенный: ведь радиатор на 284 любой может доставить самостоятельно, а HDMI-защита — хоть она и значительно дешевле радиатора, но для её установки требуется очень аккуратная пайка и вряд ли кто-то на это решится

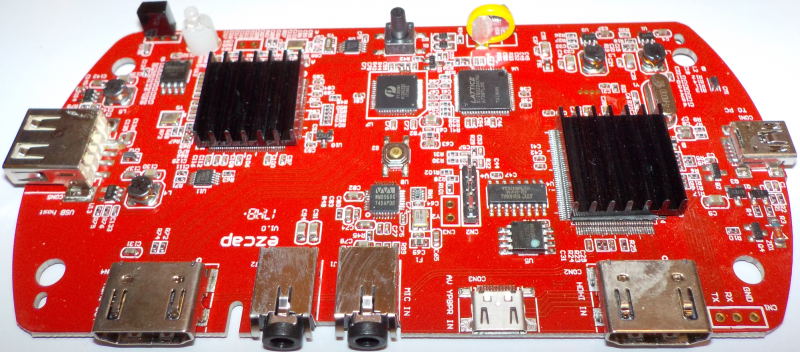

Повернём плату на 180 градусов. Здесь можно разглядеть три коннектора CN1, CN2 и CN3, из которых только CN2 распаян и наверное именно он использовался для заводской прошивки двух 4МБ-чипов Winbond формата SOIC8
К сожалению к этим чипам нельзя прицепиться программатором CH341A с прищепкой SOIC8 и просто считать их образ для бэкапа! Когда я прицепился к первому чипу с прошивкой (на фото U5 неподалёку от правого большого чипа) — плата сердито замигала лампочками и я не смог считать ни байта прошивки. А когда прицепился ко второму чипу с прошивкой (на фото U12 слева вверху от левого большого чипа) — программатор перестал определяться в системе а в воздухе запахло горелым! Как почуял — быстро всё вырубил, вначале думал что пожёг плату — но вскоре выяснилось что наоборот: эта прожорливая плата чуть не угробила программатор, пытаясь запитаться от него большим током! Надписи на чипе программатора почти полностью почернели, но к счастью программатор выжил и до сих пор радует меня бесперебойной работой… В-общем, если испортятся прошивки — то придётся или выпаивать чипы или овладевать коннектором CN2

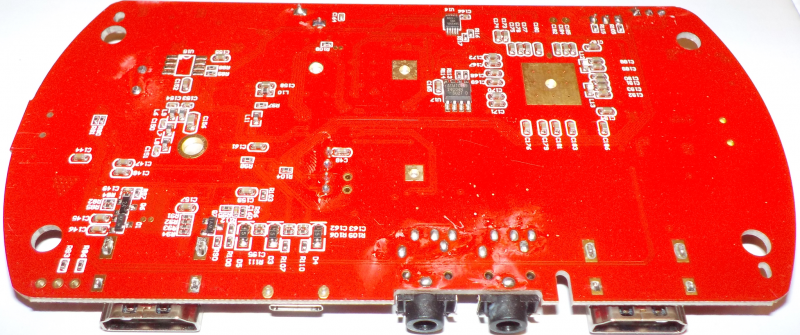

Низ платы. Никто и не думал отмывать её от флюса, наверное китайцы торопились… Причём этот флюс довольно сложно убрать, старательно чистил со спиртом и всё равно остались небольшие разводы. Будем надеятся что этот флюс неактивный

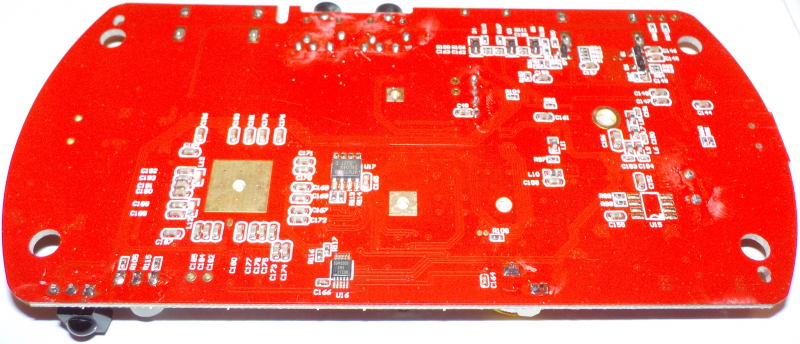

Низ платы с другой стороны. Только три бока платы отшлифованы, ближний к вам на этом фото — неотшлифованный и очень легко посадить занозы…
Вот и весь миниобзор! ;) Надеюсь, что в даже в такой минималистичной форме он сможет быть вам полезен. Само устройство довольно интересное: позволяет записывать видео с компа без проседаний FPS, а также в те моменты когда обычная «софтовая» запись попросту невозможна: например — настройки биоса и начальная загрузка Linux
