micro USB кабель с индикацией тока/напряжения и автоподбором режимов идентификации зарядного устройства

Опубликовал | 26.11.2015

Может использоваться как для передачи данных, так и для зарядки большими токами, во всяком случае таков был замысел. но… не получилось.

Внешний вид:

Кабель длиной 1,2м как и заявлено, провод в оплетке.
На micro-usb разьеме имеется 3х-разрядный светодиодный индикатор, отображающий попеременно ток и напряжение и пара диодов показывающих что именно отображается.
Сбоку переключатель режимов, в режиме зарядки к линиям данных подключается иммитатор быстрой зарядки, в режиме передачи данных — обычный кабель.

Продавец заявляет о токах до 2А. Фактически samsung mega 6.3 заряжается при подключении к родному заряднику через этот кабель так (нормальный ток — 1,7А):

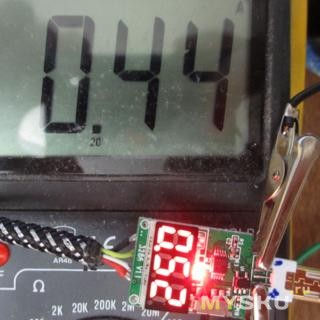

Показания и тока и напряжения завышены, не исключено что сознательно для частичной маскировки падения напряжения:
Напряжение +3%

Ток +10..15%

Корпус склеен, но достаточно легко и без особых повреждений разбирается скальпелем.

Внутри:


MA5887 — USB Fast Charging Emulator
Fast Charging:
— USB Battery Charging Specification1.2 (BC1.2)
— Apple (1A/2.4A) resistor mode
— Samsung Tab 2.1A charging mode
— Support China Telecommunication Industry Standard YD/T 1591-2009
— Automatic charger detection circuit
— Selectable between Apple 1A/2.4A mode

AF6AB/FSUSB — похоже на FSUSB42MUX, коммутатор линий данных usb.

с обратной стороны есть микроконтроллер с отсутствующей маркировкой. возможно какой-нить holtek навроде применяемых в прочих usb-шных измерителях.

А теперь самая печаль — замеры сопротивления у кабеля и включая плату (измерялись ток в А и падение напряжения в мВ):
"-":

~410мОм

~630мОм

"+":

~470мОм

~500мОм

Жилы немагнитные, удельное сопротивление примерно соответствует медному awg30.

Суммарное сопротивление кабеля ~900мОм, и дополнительно электроники ~250мОм.
если с первым бороться можно путем замены, то второе ставит крест на токе в 2А — даже с кабелем с нулевым сопротивлением при таком токе падение будет пол вольта. Основной вклад тут вносит токоизмерительный шунт в виде резистора аж в 200мОм. Если его снизить — ток будет показываться неверно.

Таким образом по прямому назначению, для высокотоковой зарядки с контролем, кабель применять практически невозможно.

Возможные модификации для исправления ситуации:
— заменить кабель
— дополнить шунт резистором порядка 1 Ома для коррекции показаний тока
— снизить сопротивление шунта на порядок, это лишит индикации сотых ампера, зато не придется пересчитывать показания
но лучше с данный изделием не связываться.
