Микроконтроллер Atmega 8 с Китая или светодиодные цветы своими руками.

Опубликовал | 09.03.2018

  • Цена: $3,9/ 5 шт

8-е марта было не за горами.
Наткнулся в интернете на схему анимации 20 светодиодов на базе Atmega 8A.
И решил, почему бы не сделать что-то интересное в качестве подарка жене.

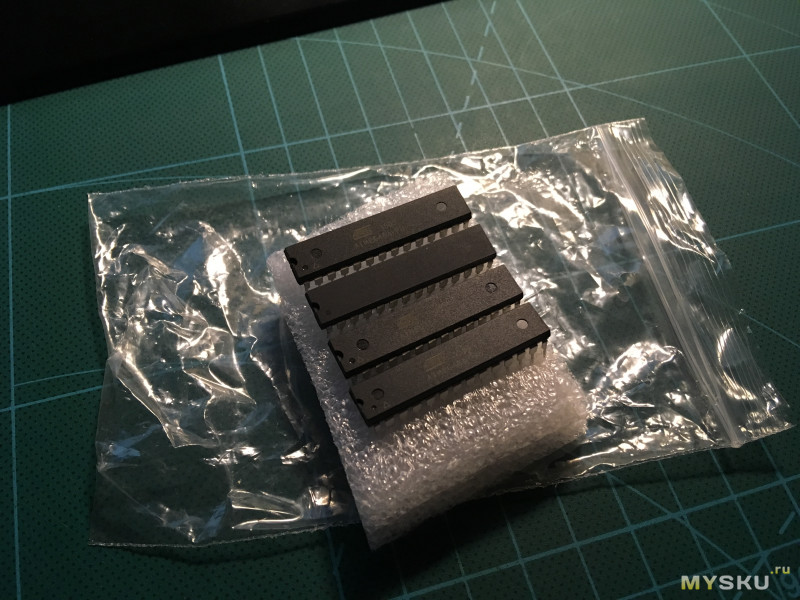

Микроконтроллер ATmega8 продается у нас в радиотоварах и стоит довольно дорого. Я подумал, что для экономии средств и на будущее можно заказать сразу несколько штук за эту цену, в итоге приехали микроконтроллеры в обычном пакетике на полипропиленовой подложке в таком виде (тут одного не хватает, так как использован):

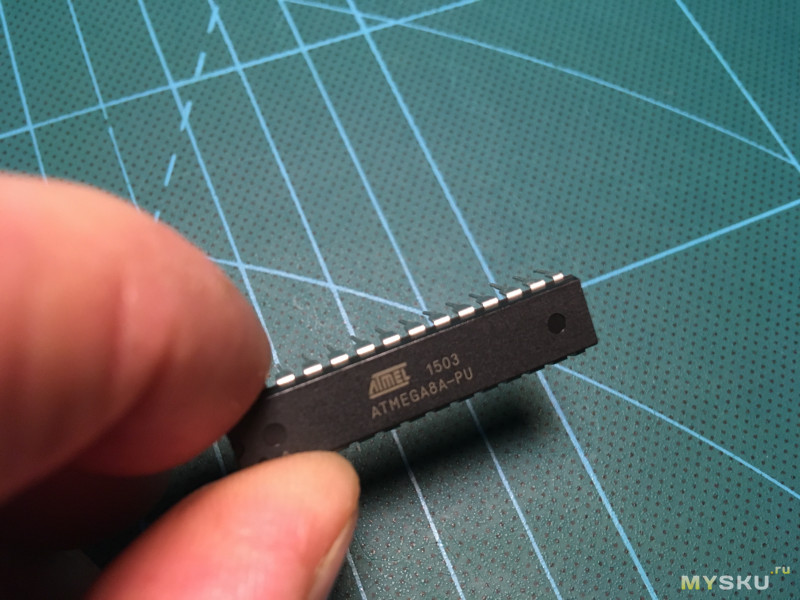

Микроконтроллер фирмы Atmel, семейства AVR Atmega8A — 8-ми разрядный высокопроизводительный AVR микроконтроллер с малым потреблением.

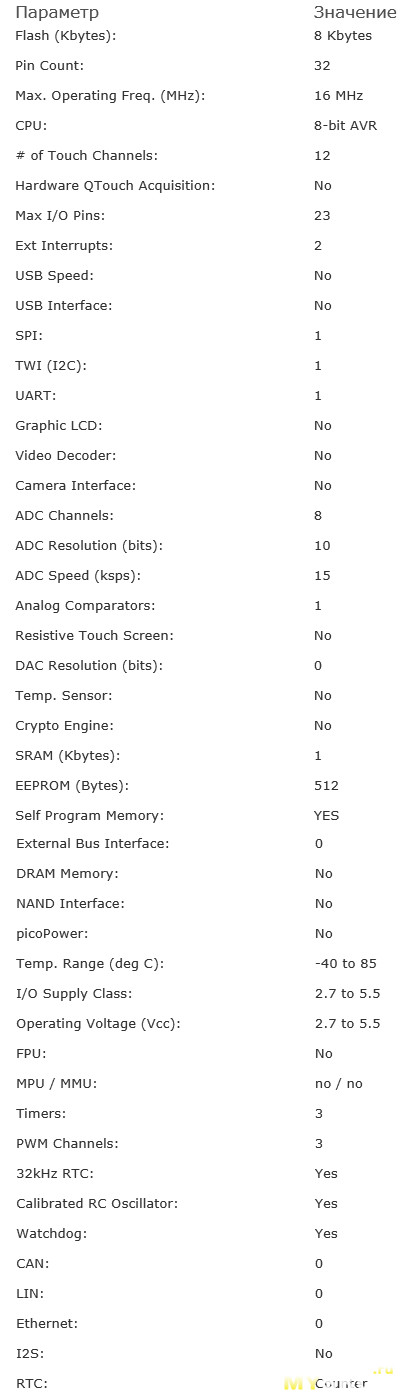

Характеристики:

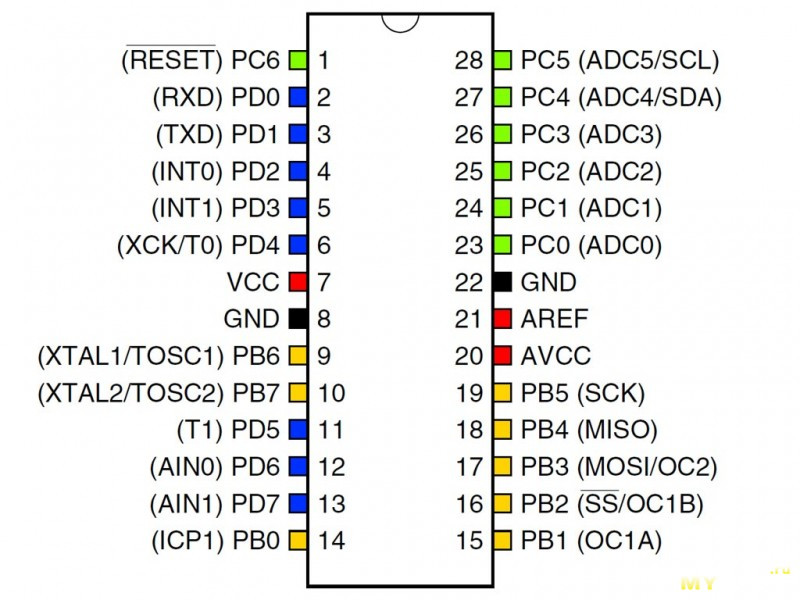

Распиновка выводов:

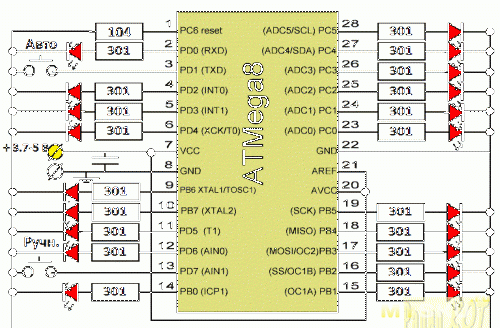

Итак, схема, на основе которой я сделал будущее изделие, выглядит так:

Прошивка находится тут

Для изготовления мне понадобилось:
1. Микроконтроллер ATmega8 в корпусе DIP-28
2. Светодиоды красные, синие, желтые, зеленые (SMD) 1206 (20 шт)
3. Чип резисторы (SMD) 1206 68 Ом (20 шт)
4. Чип резистор (SMD) 1206 100 кОм
4. Конденсатор керамический (SMD) 0805 0,1 мкФ
5. Держатель для батареек
6. Батарейки АА 3 шт
7. Кнопка тактовая dip 4-pin f23

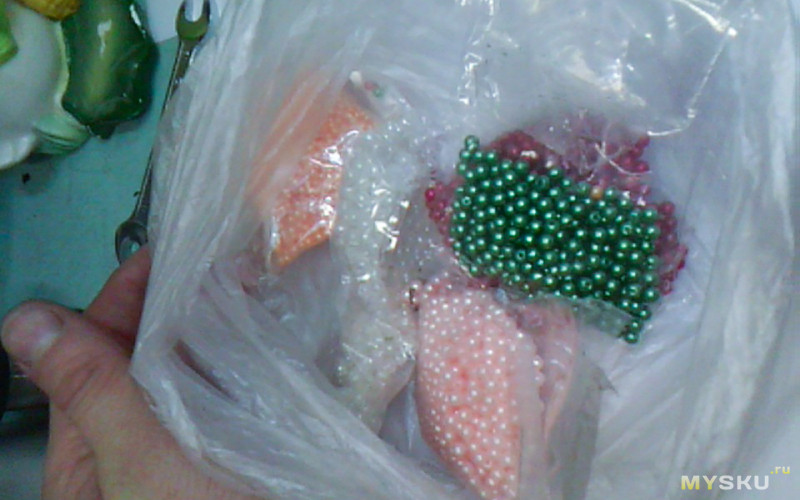

8. Биссер
9. Клей эпоксидный двухкомпонентый
10. Медная проволока

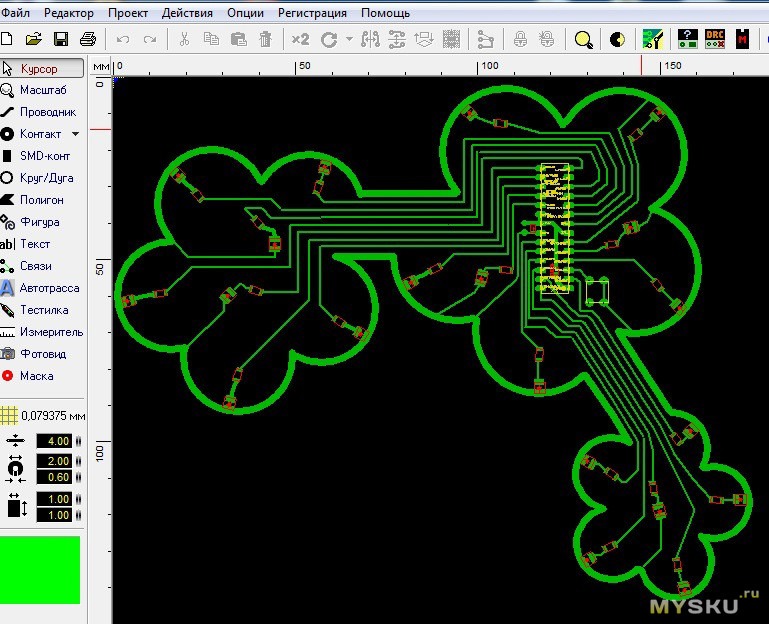

Сначала я нарисовал плату в спринте и развел дорожки:

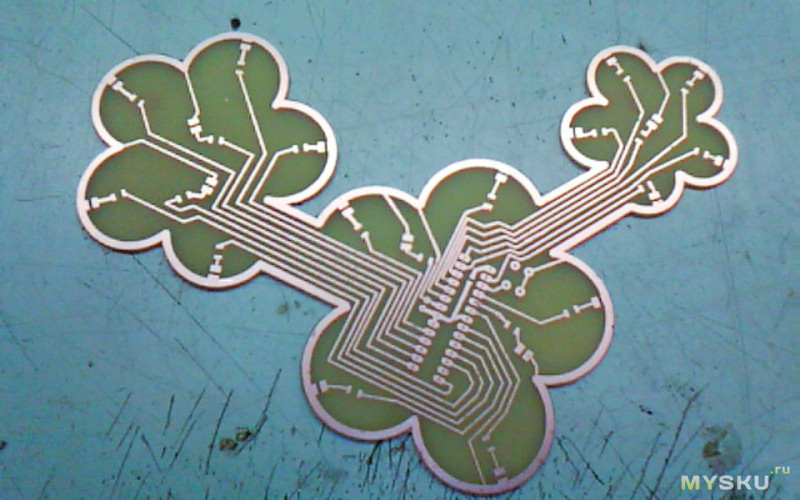

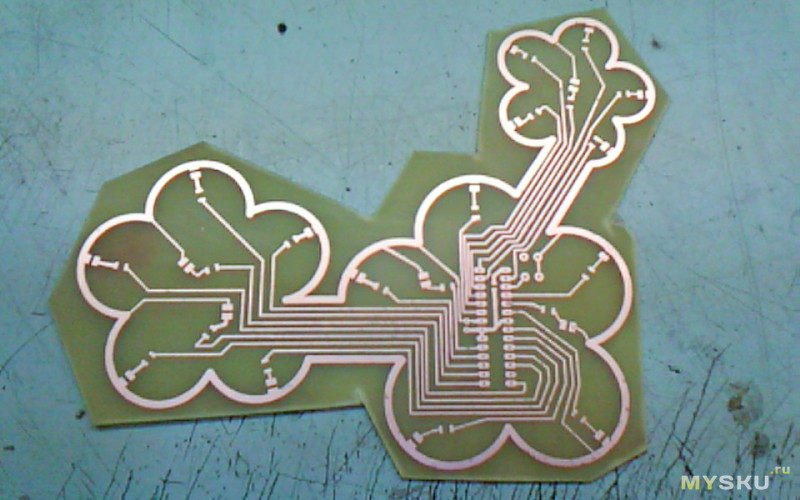

Далее после травления:

С помощью гравера и наждачного круга сточил лишнее:

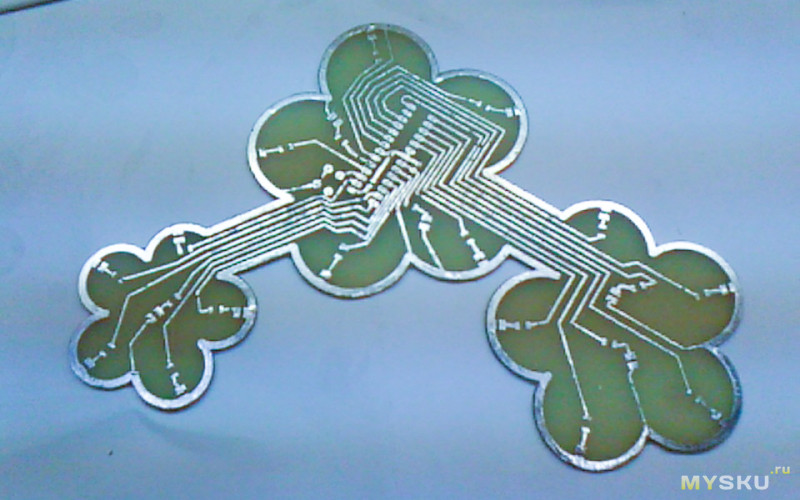

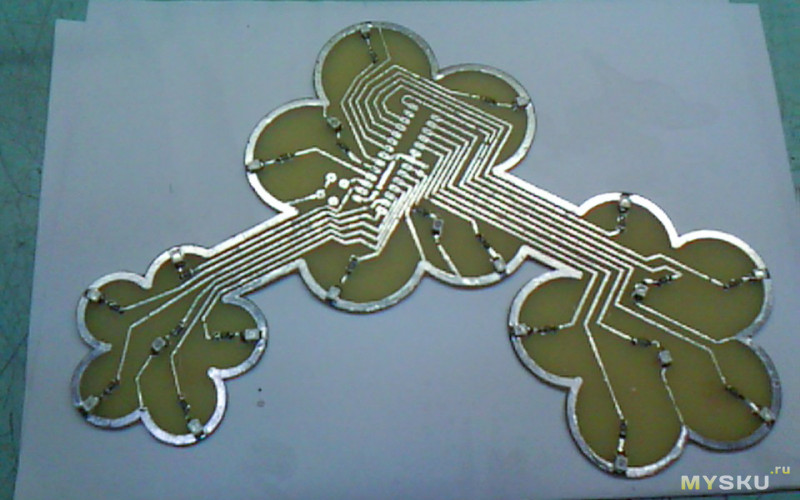

Залудил:

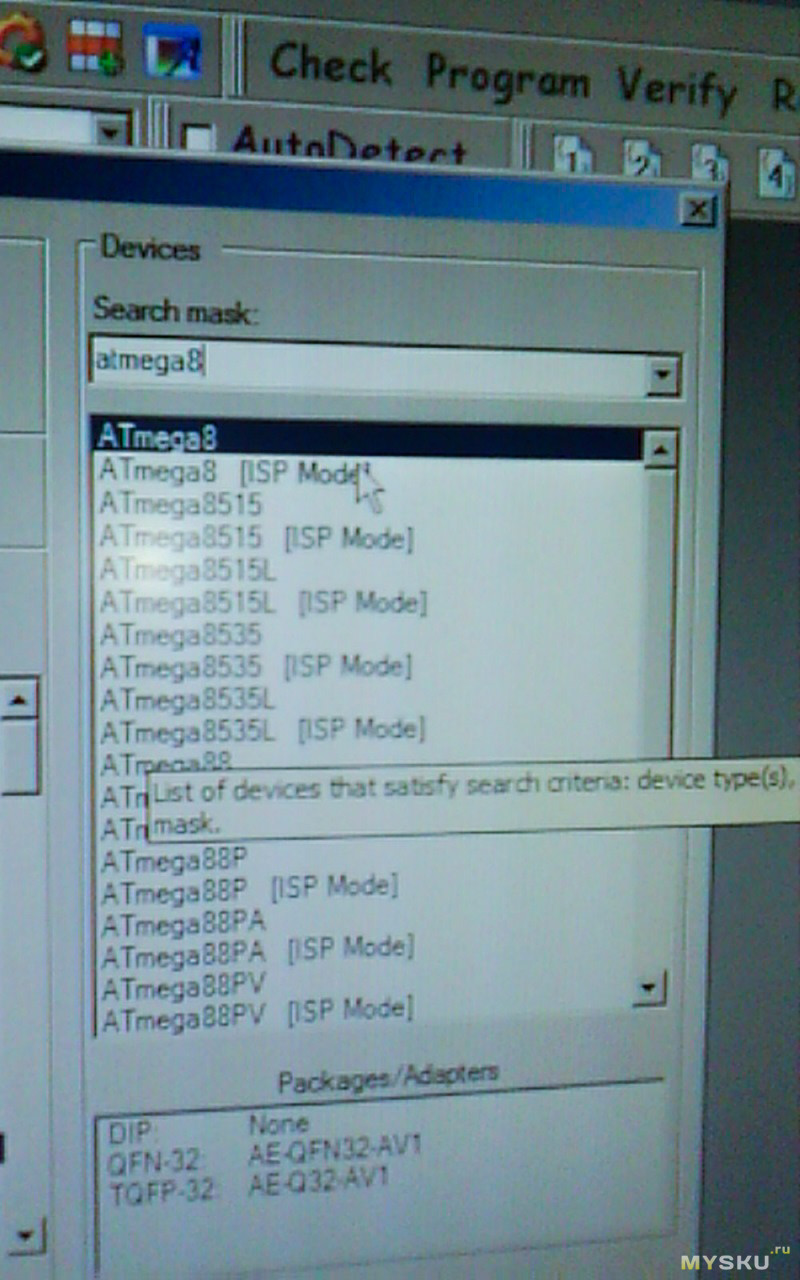

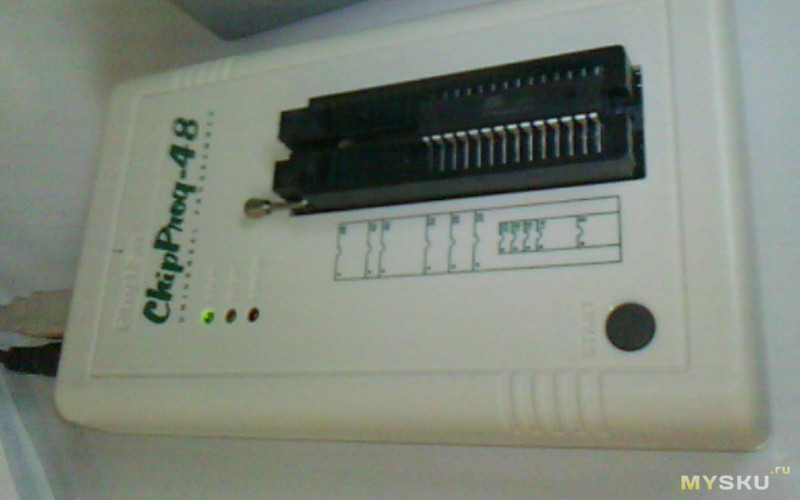

Прошил микроконтроллер:

Распаял компоненты:

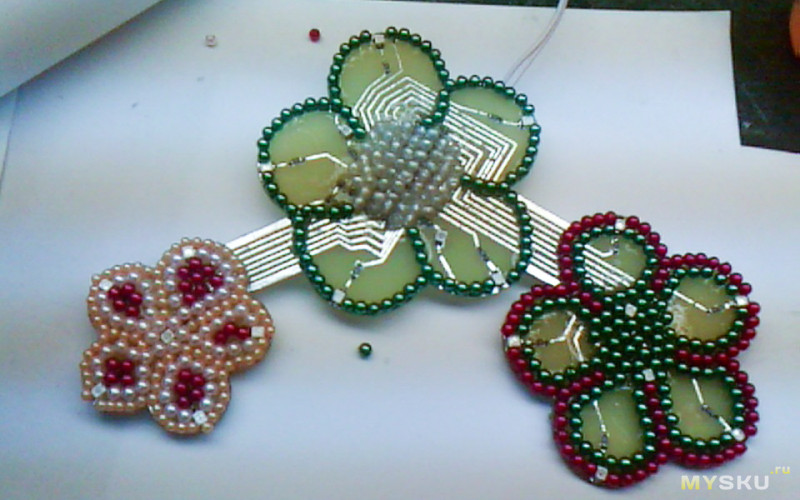

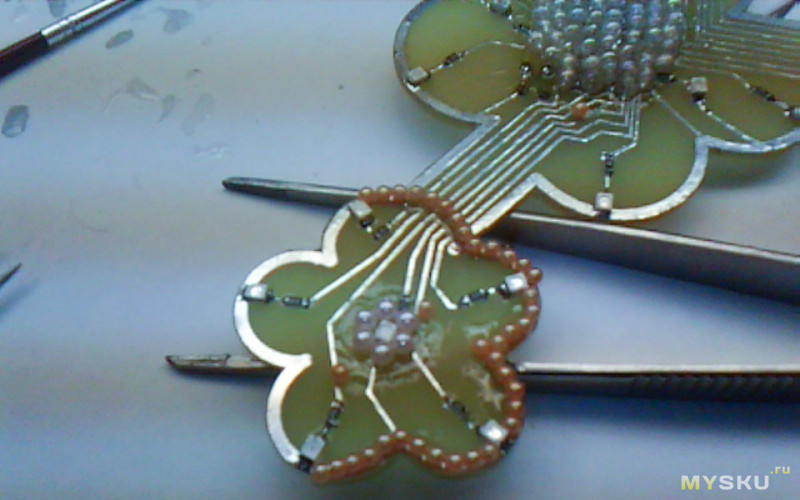

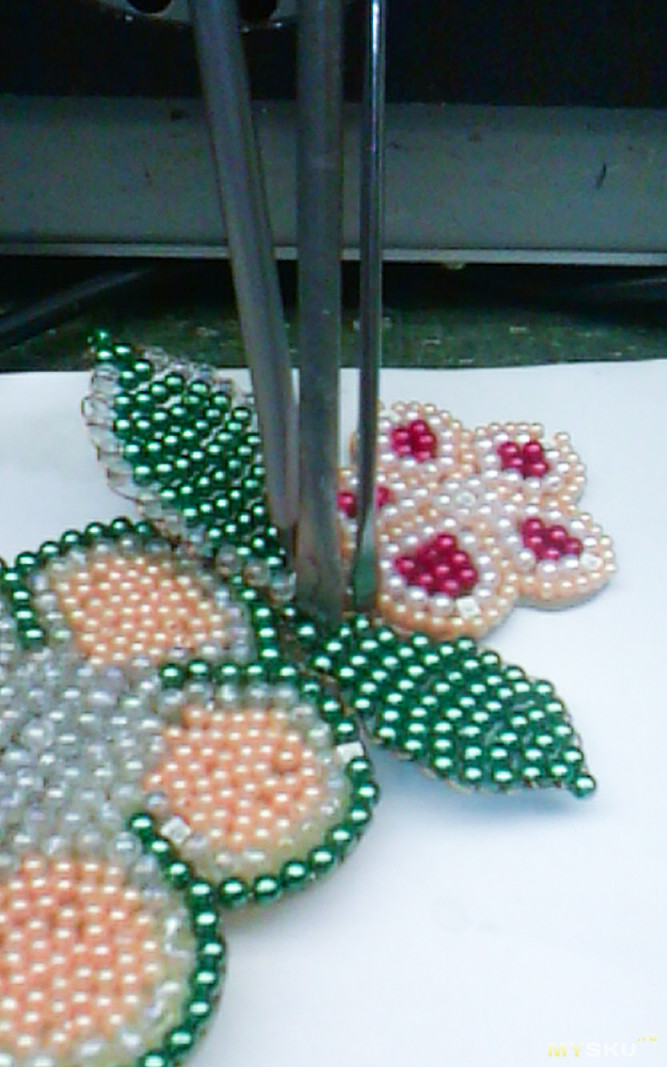

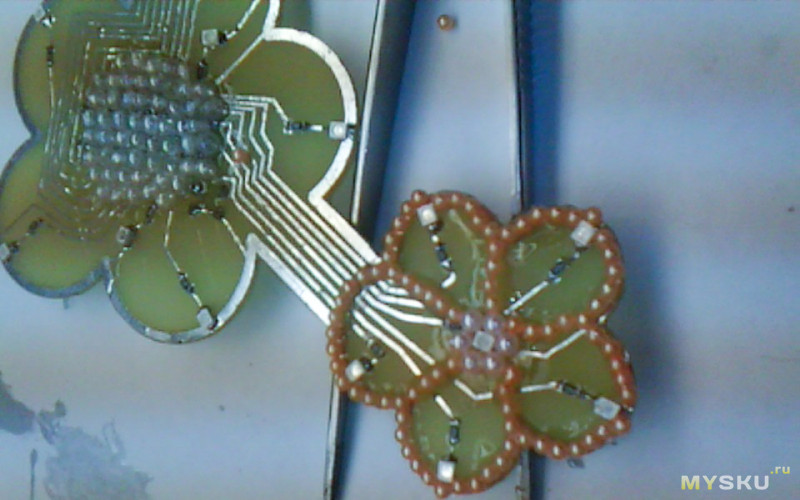

Биссером выложил цветы на плате, использовав эпоксидный клей быстрого отверждения:

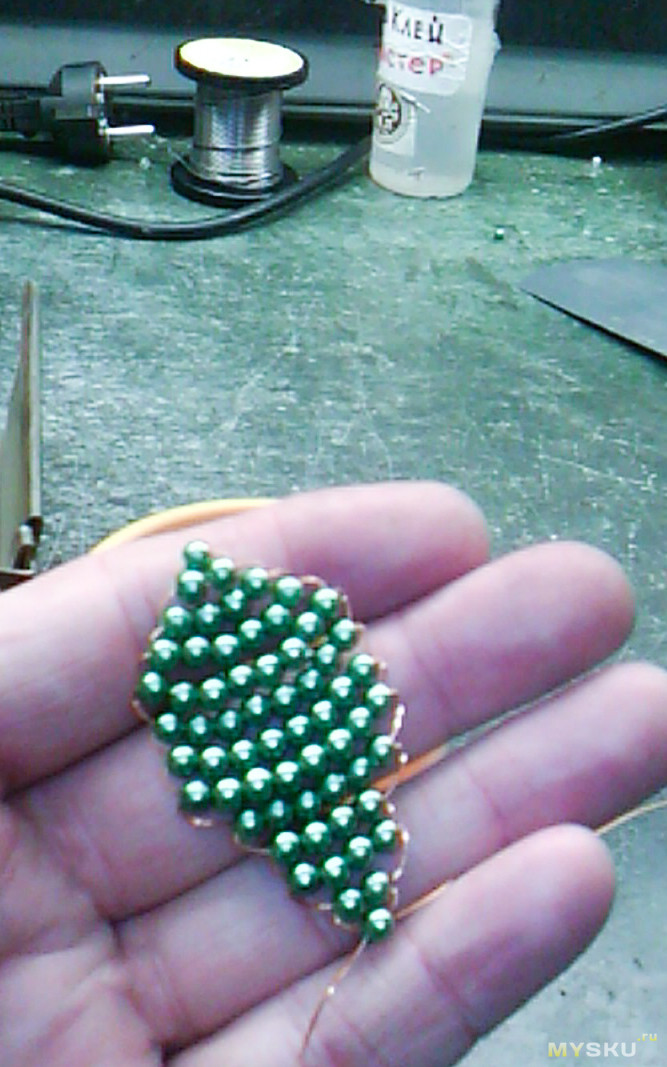

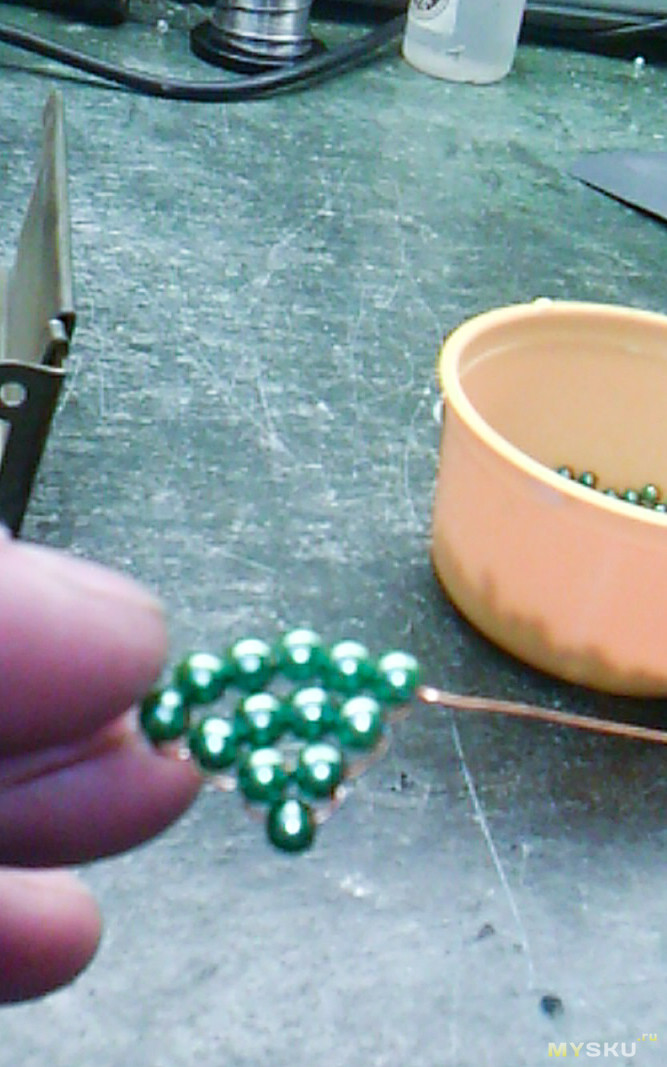

Далее изготовил листья:


Приклеил:

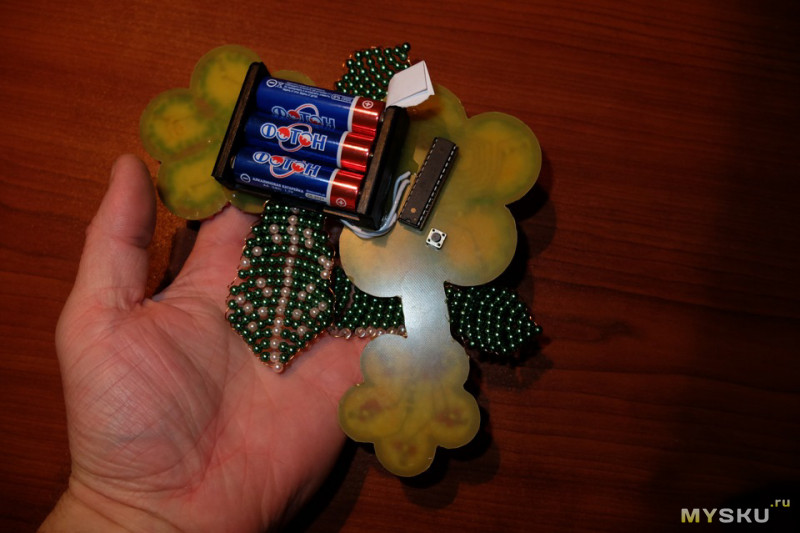

Установил батарейный блок на обратную сторону:

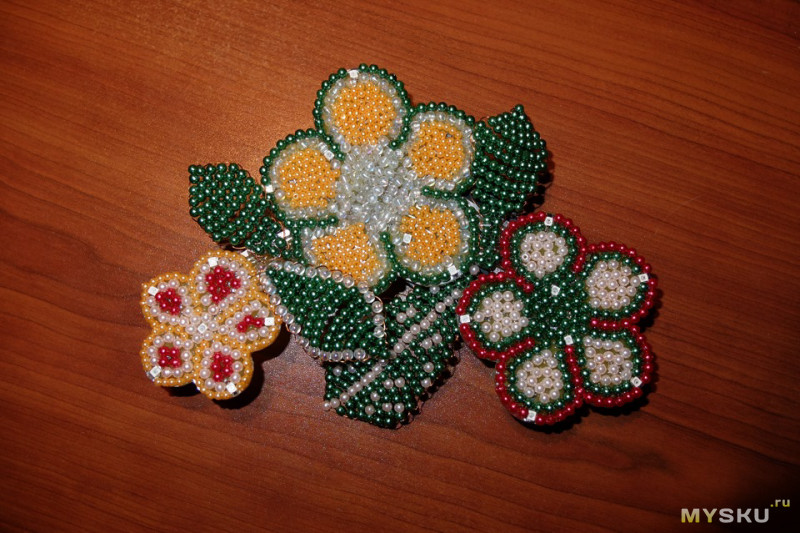

Готово:

Как работает:

Смена режимов происходит автоматически, либо кнопкой можно переключать режимы свечения.

Insum.
Не вдаваясь в высокие материи скажу, что подарок понравился, а я лично рад, что микроконтроллеры рабочие.
