Набор электролитических конденсаторов. (125pcs 1uF-2200uF 25 Values Electrolytic Capacitors Assortment Kit Assorted Set)

Опубликовал | 16.03.2018

  • Цена: $4.20 (заказывал по $3.99)

В этом обзоре будет рассмотрен из наборов электролитических конденсаторов. Подобных наборов предлагается много на разных площадках, но этот подкупил своей универсальностью применения. Номиналы собраны достаточно ходовые для ремонта различной техники.

Продавец обещает отослать заказ бесплатно с треком и трек даёт, но фейковый, хотя за 4$ глупо было бы ожидать реальный трек. Лично у меня по доставке претензий нет.

Мысли вслух о китайских электролитах…
Занимаясь ремонтом компьютерной и бытовой электроники, я всегда с недоверием смотрел на NoName китайские конденсаторы, а встречая их в важных узлах на платах, всегда старался по возможности заменить их на фирменные аналоги от Rubycon, Nichicon или даже Jamicon. Но всё чаще при ремонте очередной китайской «балалайки» и взгляде на плотно сомкнутые ряды мелких электролитов с какими-то невообразимо высокими параметрами на этикетке, у меня возникал вопрос. Написано на маркировке — 470uF, 10V, измеряешь, емкость примерно соответствует, ESR — средненький, но вполне допустимый, но при этом сам конденсатор чуть ли не в разы меньше фирменного! Как у них это получается!? Мистика! Но даже если отбросить мистическую сторону, остаётся вопрос, а как эти конденсаторы менять на проверенные, они же порой банально не влезают между собратьев и приходится «колхозить» по месту. Для себя пришёл к выводу, что подвох скорее всего кроется в номиналах допустимых напряжений. Вероятно, конденсаторы перемаркировываются на больший номинал напряжения. Расчёт видимо на то, что обычно распаивают их на плату с запасом по напряжению.
И второй аспект. На платах техники даже средней ценовой категории трудно встретить по настоящему высококачественные электролиты, сплошные TAICON, Chang, Chongx и их многочисленные братья с трудно выговариваемыми названиями. И работают они там порой весь срок службы аппарата. Так может они не настолько и плохи?
Все эти мысли и сподвигли меня заказать рассматриваемый набор.

Набор пришёл именно в таком виде как на странице продавца, увесистый пакет с конденсаторами, рассортированными по номиналу и в количестве 5 штук в пакете. Правда продавец положил вместо номиналов 4.7мкФ 50в и 6.8мкФ 50в ещё по пакету с 10мкФ 50в и 47мкФ 50в. Но это не критично и в целом даже лучше.

Номиналы в наборе (информация со страницы продавца товара):

Познакомимся поближе с «героями» обзора:
1. Производитель по маркировке — JAMICON. В наборе два номинала под этой этикеткой.
47мкФ 16В (105°С)., серия — SH (Datasheet в PDF). Упакованы на ленту, в оригинале — обычное прямое формирование выводов. Размер конденсатора не соответствует даташиту (5×7мм, вместо 6.3×7мм).
И 330мкФ 25В (105°С) серии — TK (Datasheet в PDF). Здесь с размерами всё соответствует — 8х11.5 мм, но ESR всё же великоват и маркировка сделана очень блёкло, на грани читаемости и неаккуратно.

Выглядят так…

2. Производитель по маркировке — Chenxing, серия — не указана.
В наборе 7 номиналов от этого производителя. Конденсаторы на 100мкФ 16В (105°С).Размеры конденсатора — 5×8мм, 2200мкФ 25В (105°С) — 20х13мм, 1000мкФ 25В (105°С) — 17×10мм, 220мкФ 25В (105°С) -6,3х11,5, 47мкФ 50В (105°С) -6,4х11,5мм, 100мкФ 50В (105°С) -6,5х11,5мм, 10мкФ 25В (105°С) — 4х7,8мм.
Этот «брэнд» достаточно часто встречается на платах «ширпотребных» устройств. Миниатюрны, дёшевы, как-то работают, больше достоинств не замечено.

Выглядят так…

3. Производитель по маркировке — Chang.
В наборе 2 номинала от этого производителя. Конденсатор на220мкФ 16В (105°С) без серии и (11.8х6,4мм)330мкФ 50В (105°С) серия LB -16,5х10мм.
Очередной яркий представитель китайского NoName. Размеры конденсатора (6×11мм). Кстати, на вид «330мкФ 50В» сделаны весьма достойно, аккуратно термоусаженная этикетка, качественная полиграфия Измерено: Емкость — 215мкФ, ESR — 0,165. Претензий нет.

Выглядят так…

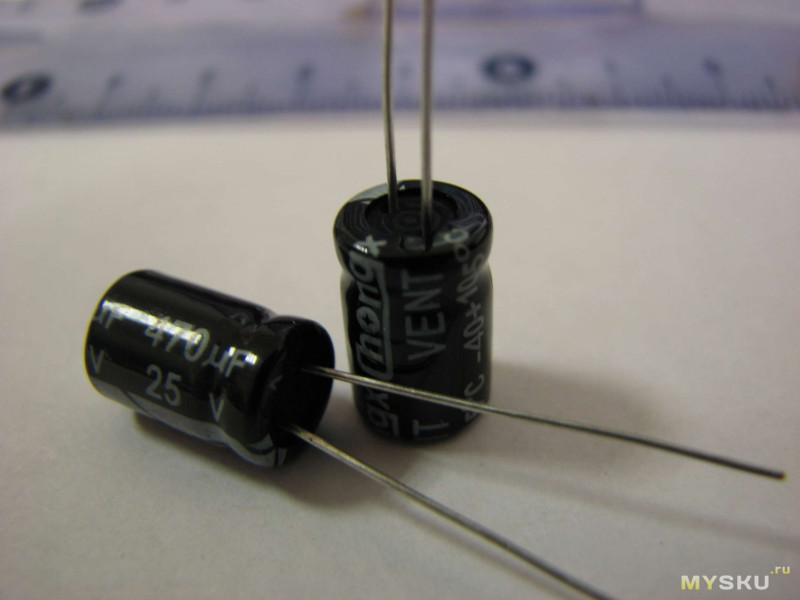

4. Производитель по маркировке — Chongx.
В наборе 3 номинала от этого производителя. Конденсатор на1000мкФ 16В (105°С) -12,5х8мм, 470мкФ 25В (105°С)- 12,6х8,11мм и 33мкФ 50В (105°С) -10,8х5мм.
Ну вот, «Чунга-чанга» какая-то сплошная получается:) Первый и третий номиналы запомнились надписью VEHT, вместо VENT на этикетке, а на 1000мкФ ещё и LOWESR налепили. Размеры конденсатора (6×11мм). Измерено: Емкость в норме, ESR не удивил.

Выглядят так…

4. Производитель по маркировке — Elite, серия — EK.
В наборе номинал на 470мкФ 16В (105°С) — . (Datasheet в PDF)
На вид сделаны аккуратно, параметры соответствуют. Возможно даже оригинал. Размеры конденсатора — 8×11,5мм.

Выглядят так…

5. Производитель по маркировке — Fcon, серия — FZ.
В наборе номинал на 470мкФ 16В (105°С) -5х11,8мм. (Datasheet)
На вид сделаны аккуратно, параметры соответствуют. Возможно даже оригинал. Размеры конденсатора — 8×11,5мм.

Выглядят так…

6. Производитель по маркировке — KHCON, серия — FZ.
В наборе номинал на 470мкФ 16В (105°С) — 20,3х10,2мм. (Datasheet)
На вид сделаны аккуратно, параметры соответствуют. Возможно даже оригинал. Размеры конденсатора — 8×11,5мм.

Выглядят так…

7. Производитель по маркировке — Nichicon, серия — VY.
В наборе номинал на 1000мкФ 50В (105°С) — 21х12,6мм. (Datasheet)
Эти электролиты меня приятно удивили. Это не оригинальные конденсаторы, даташиту не соответствуют по размерам, надписи на этикетке «плывут» после термоусадки, но измеренные параметры оказались хорошие и стабильные по партии

Выглядят так…

8. Производитель по маркировке — NOVA, серия — нет — 5,11х11,6мм.
В наборе номинал на 1мкФ 50В (105°С).

Выглядят так…

9. Конденсатор 47мкФ 50В (105°С) -6.5х11.8мм. Производитель по маркировке — SAMYOUNG, серия — NXB (Datasheet в PDF).
Неожидано информация об этом производителе и серии быстро нашлась в сети. Корейский производитель с производством в том числе и в Китае, сайт тоже вполне адекватный. Типоразмер конденсатора соответствует даташиту (6.3×11мм). Измерено: Емкость — 42мкФ, ESR — 0,167. В целом неплохо.

Выглядят так…

10. Производитель по маркировке — Qunlo, серия — FZ.
В наборе номинал на 3.3мкФ 50В (105°С). (Datasheet)
Размеры конденсатора — 5×11,5мм.

Выглядят так…

11. Производитель по маркировке — SANYO, серия — WG.
В наборе номинал на 220мкФ 50В (105°С) -13,7х8,2мм. (Datasheet)
Явно не оригинал. Даташиту вообще не соответствует, хотя бы потому что серия WG только до 25 вольт включительно. ESR расстраивает. Качество этикетки низкое. Насколько я понял, эта серия SANYO особенно любима фальсификаторами. Судя по всему это перемаркированный брак, иначе как объяснить то, что разница в ESR по партии из 5 штук составила 10 раз. Я перемерил ещё раз, нет всё верно. Один из 5-ти упорно показывает 0,045Ом, один 0,3Ома, остальные примерно 0,5Ом. Бракованные китайские конденсаторы в полночь превращаются в SANYO :)

Выглядят так…

12. Производитель по маркировке — ZHC,
В наборе номинал на 47мкФ 25В (105°С) -11.5х5мм.
12. Производитель по маркировке — Teapo,
В наборе номинал на 100мкФ 25В (105°С) -11.7х6.5мм.

Итоговая таблица. Для сравнения добавил данные по ESR (не хуже) для Rubycon YXF (стандартная серия с долгим сроком службы). Измерения емкости проводились народным бескорпусным ВСЁметром версии 2.4, а ESR измерял по MESR-100 v.2, с выставленным нулём по перемычке и контролем по низкоомному резистору.

Ну, что же, конденсаторы осмотрены, их параметры измерены, с моими ожиданиями они более-менее совпали. Кроме откровенного контрафакта по «Jamicon», «Sanyo», остальные типичные китайские середнячки, коих на платах в всём мире распаяно наверно уже миллиарды.

Вместо кота. Chongx (из обзора) и 2 Panasonic из моих запасов. Все одинаковые и такие разные…
