НАРОДНЫЙ ЧПУ Своими Руками (Часть №1) Чертим раму, Вводная часть

Опубликовал | 28.12.2017
Всех приветствую друзья, это первая часть из цикла постройки «Народного ЧПУ станка» своими руками.

В выпусках этого цикла, я постараюсь скомпоновать, разработать и собрать ЧПУ станок используя минимум слесарных и физических усилий.
Основная задача этого проекта- собрать максимально упрощенную и доступную всем ЧПУ систему. Кроме всего этого в сборке всего станка будут участвовать детали только заказанные через интернет!
Никаких: " Это завалялось на даче" «А это подарил друг»
Только полный список доступных комплектующих из интернет-магазинов!

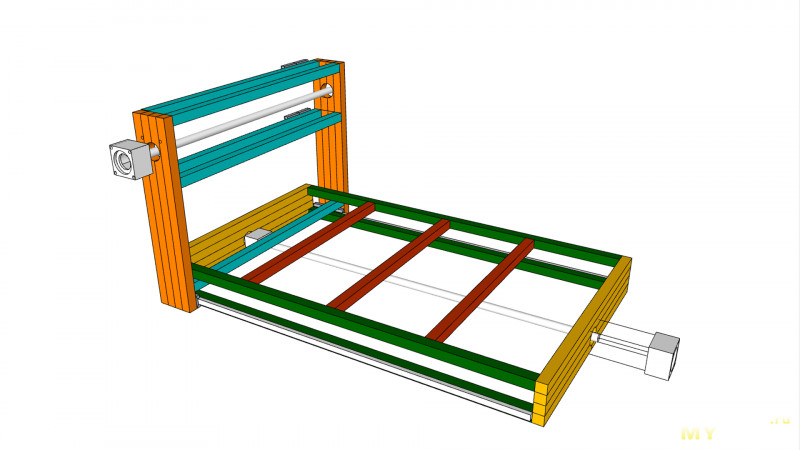

Это первая часть моего проекта, и для начала в виде черновика я открыл SketchUp 2017 и сваял что-то подобное.


Этот черновик позволит мне определиться с масштабами и размерами станка в будущем, когда я буду создавать модель в SOLIDWORKS, но а пока, расскажу что тут да как.

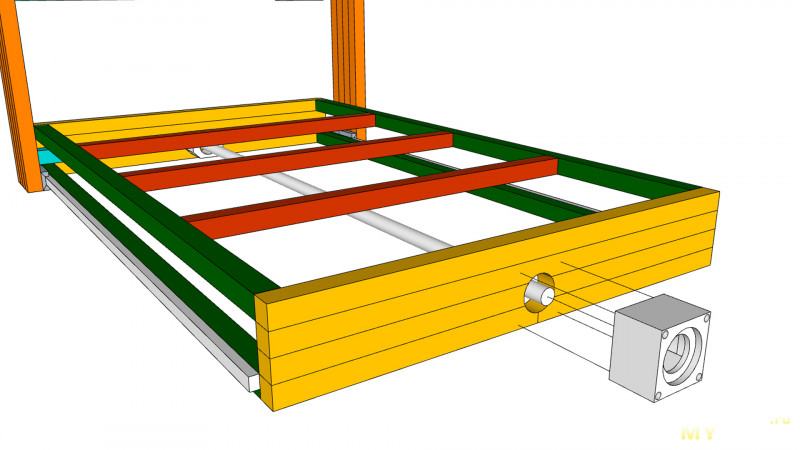

После создания простенькой предварительной визуальной модели, сразу же определяюсь с тем, что большая часть основных конструкций будет собрана из конструкционного алюминиевого профиля, профиль собственно будет двух типоразмеров первый- это 2020, а второй соответственно 2080. Дабы всем было заранее понятно где какой, первым делом после создания шаблона, выделяю все конструкции разным цветом. Цветное выделение очень просто позволит вам определиться и понимать суть происходящего, а главное такой вид будет доступен даже обывателю.

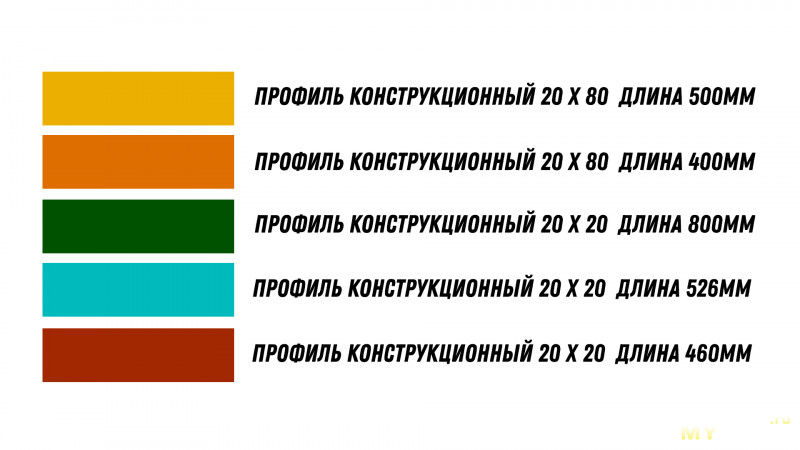

Далее каждый цвет детали я соотнес по размеру и цвету, что в итоге дало вот такую картинку:

Используя визуальный шаблон и это визуальное пояснение можно с легкостью разобраться, а главное понять, насколько схема проста и в перспективе доступна всем желающим. Кстати, ссылку на скачивание готового шаблона-станка я оставлю где-то в конце статьи, вдруг, кому-то будет интересно покрутить и посмотреть мой шаблон поближе.

Как я уже упоминал ранее, все части данного станка будут заказаны только при участии интернет-магазинов, по этой причине вы так же можете принять участие в постройке и разработке станка, общий вид станка уже определен, а вот любые существенные пожеланию естественно будут учтены и добавлены в конструкцию.

Это первоначальный шаблон и схема, для простого введения вас и себя в общий курс дела.
В следующей части вы увидите полный и обстоятельный вид всех узлов, в полном модельном виде, а главное в следующей части будут определены основные части и комплектующие.
Всем знающим и понимающим, просьба дать дельный совет в комментариях.

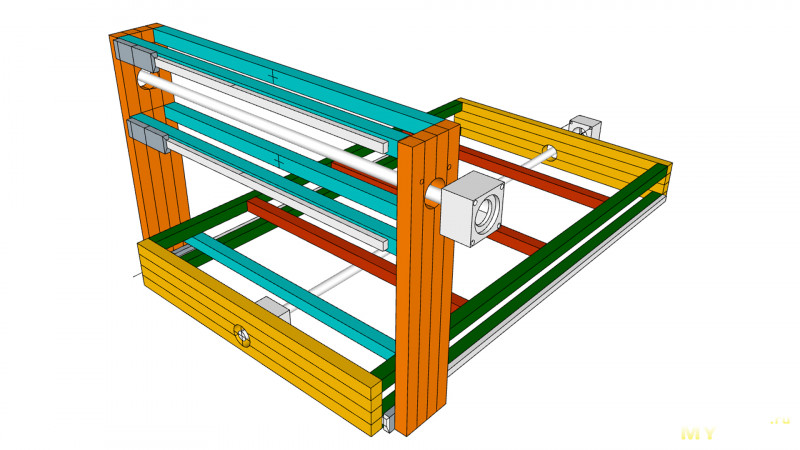

Ну и на последок вводной части, вот вам спойлер из Части №2 небольшой скрин общего полуготового изделия (Дальше будет интересно)

Ну и конечно же ссылка на модель в SketchUp
