Обзор "умного" USB тестера UM34 от Ruideng Technologies

Опубликовал | 21.06.2018

  • Цена: $23.99 (с нагрузкой)

Наконец-то дошел новый USB тестер от RD.
Модель UM34C.
Очень интересное предложение на пару с нагрузкой LD25.
Под катом небольшой обзор, сравнения.

Всех приветствую!
Как я уже писал в посте-акции, у Ruideng Technologies было обновление ассортимента:
Новый USB тестер UM34C представляет собой улучшенную версию UM24C, UM25, с USB-Type-C, но исправлены ошибки и добавлена поддержка QC3.0.

Для удобства, сделаю в обзоре небольшое содержание.

Содержание и быстрая навигация по тексту:
Описание USB тестера UM34C, характеристики, сравнение
Посылка, упаковка, внешний вид тестера
Сравнение, разборка
Функционирование
Приложение UM34C
Нагрузка LD25
Тест кабелей
Работа с QC2.0/QC3.0
Заключение

Теперь по порядку.

Описание USB тестера UM34C, характеристики, сравнение
Наверх

USB тестеры всех мастей предназначены для тестирования различных гаджетов, зарядных устройств и других источников, кабелей и прочего с разъемами USB. Можно использовать USB тестер как «показометр» — для быстрого контроля ситуации, то есть проверить, живое ли устройство, потребляет ли ток (и сколько потребляет), так и для глубокого анализа с проверкой полной емкости, тока в различных режимах, напряжения под нагрузкой, проверки сопротивления кабеля, с накоплением статистики и анализом результатов (в том числе со сводными таблицами и графиками).

Характеристики UM34:
Напряжение рабочее и измеряемое: от 4 до 24В
Предельный ток: 4А
Точность отображения: 0.001A
Частота обновления: 2 Гц
Поддержка QC: QC2.0,QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG.
Насколько я понял, это UM25C в новой цветовой гамме и с коннекторами USB3.0.
Поддержка QC была и в UM25, а вот триггеров нет ни в том, ни в другом тестере, к сожалению. Нужно приобретать нагрузки с встроенными триггерами, либо внешние триггеры отдельно.
Еще отмечу: нет приложения для компьютера. Только для Android. Обратите на это внимание при покупке.

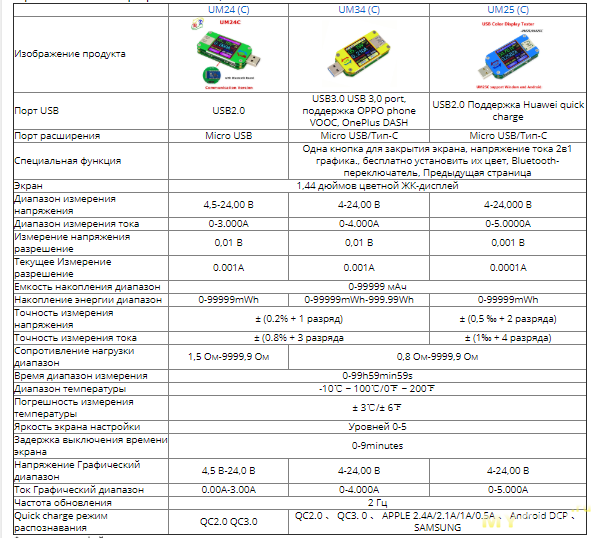

Параметры тестера в виде таблицы.

Размеры и внешний вид тестера UM34©.

Интерфейс достаточно простой, копирует предыдущие модели.
Есть несколько кнопок для управления, выключатель BT, входные коннекторы и выходной порт USB. Цветной дисплей можно развернуть на 90° для удобства.

Убираю под спойлер дополнительную информацию по сравнению всех трех моделей UM24, UM25, UM34


Итак, производитель обещает «исправленные ошибки» в программном обеспечении (в предыдущих версиях были ошибки пересчета значений), добавлены дополнительные языки.
Из полезностей — тестер работает при питании с кабеля, то есть не требуется его «пихать» напрямую в устройство. Предусмотрен вход для MicroUSB и для Type-C кабелей.

Посылка, упаковка, внешний вид тестера
Наверх

Все свои устройства производитель рассылает в пенопластовых коробочках — коробку потом можно выкинуть, а устройство не пострадает, потому что внутри еще 100500 слоев пленки из пупырки. Это такая дурапрочная защита от нашей почты.

Брал комплект тестер + нагрузка, на старте продаж вышло несколько дешевле, чем сейчас ($23 против $27, сейчас за $23 можно взять UM34 (без блютуза) и нагрузку.

Сам тестер, как и другие модели, идет в алюминиевом кейсе.

Внешний вид тестера UM34

Скачиваем приложение по инструкции, устанавливаем на смартфон. Для удобства лучше всего использовать нагрузку (из комплекта или любую другую).

Тестер — весьма удобный гаджет, иногда даже беру его с собой, для быстрой проверки устройств.

Размеры тестера примерно 7 х 3 х 1 см. Чуть шире простых «народных» тестеров, чуть толще.

На корпусе (если это можно назвать корпусом) есть декоративные накладки.

В целом, внешний вид разительно отличается цветом от предыдущих моделей, а вот по технике нужно смотреть подробнее.

Сравнение, разборка
Наверх

На фотографии для сравнения — предыдущая модель UM25c.
Как видно, внешне отличаются цветом. Также в глаза бросается отличие USB коннекторов.

Вход MicroUSB для питания устройства через кабель. На этой стороне присутствует выключатель для беспроводного модуля.

Вход Type-C, аналогично, для внешнего питания через соответствующий кабель.

USB коннекторы теперь поддерживают USB3.0.

На фотографиях видны дополнительные контакты.

Что касается «внутренностей» — достаточно открыть крышки, чтобы получить доступ к начинке.
Под верхней крышкой интересного мало, только цветной дисплей.

Нижняя крышка по совместительству — модуль беспроводной связи.

Как и в предыдущих моделях стоит BK3231 (Bluetooth модуль на чипе bk3231 SPP-C Bluetooth)

«Мозги» тестера — STM8 контроллер.

Сразу отвечаю на возможные вопросы — внешнего АЦП в этой модели не появилось.


Измерительный smd-шунт

Чип-транзисторы

В принципе, это основные технические моменты. Кроме изменений в компоновке/количеству и типу USB разъемов отличий нет. Хотя, на мой взгляд, подобная комбинация удобнее и понятнее.

Функционирование
Наверх

Подробно останавливаться не буду, очень много информации было в предыдущих обзорах. Если есть вопросы — пишите в комментариях.
Просто подключаем тестер к источнику, нагрузку или измеряемый гаджет — к выходу тестера. При необходимости подключается с приложения смартфона.

Блютус модуль теперь имеет выключение (как в прочем и в UM25).
При работе модуля подсвечивается голубым индикатор.

Я выше писал, про возможность питания с кабеля. Это удобно, можно подключить сразу несколько тестеров при узком расположении гнезд USB в устройстве (например, в зарядной станции).

Поворот дисплея — для удобства можно повернуть на 90°

Меню дисплея остались те же самые

Для того, чтобы расширить функционал, можно скачать на смартфон приложение.

Приложение UM34C
Наверх

Сканируем ссылку из инструкции, скачиваем, устанавливаем

Ищем устройство в BT

Подключаемся (если что — пин «1234»)

Внешний вид приложения.

Сильных изменений интерфейса нет, исправлены ошибки, добавлены языки, есть экспорт статистики в эксель.

Отмечу, что программного обеспечения для компьютера уже нет в доступе для этой модели.

Нагрузка LD25
Наверх

Новая электронная нагрузка мощнее (25W), чем старая, с настройками и гнездами для проверки кабелей.
Лот с нагрузкой 25Вт стоит отдельно $8.99, но в комплекте с тестером получается чуть дешевле.

Ссылка на описание.


По размерам — чуть больше, чем LD15 (15ваттная нагрузка от RD)

Есть защиты: OVP,OPP,OTP
Пределы: 4-25В, 4А.

Параметры

Кнопками можно включить и выключить нагрузку. Не забывайте ее сразу включать после подачи питания. Актуально при серии измерений — каждый раз ее нужно включать.
Нагрузка отображает амперы/ватты/вольты, плюс можно отрегулировать ток.


По сравнению с предыдущей нагрузкой на 15 Вт — новая больше, чуть массивнее, вентилятор большего типоразмера.

Тест кабелей
Наверх

Одна из основных и полезных функций — это тестирование кабелей на качество.
Тестирование проходит в два этапа, на первом этапе «запоминается» ток и сопротивление нагрузки, подключенной напрямую.

На втором этапе перед USB тестером подключается кабель и измерения сравниваются.

В результате получаем падение напряжения на кабеле (при определенном токе и стартовом напряжении) и сопротивление кабеля.

Работа с QC2.0/QC3.0
Наверх

Как я уже сказал, тестер поддерживает протоколы быстрой зарядки.

На фото QC3.0

6V/2.0A

И режим 9V/1.5A

Отображается как QC2.0

Дополнительно прикладываю видеопрезентацию тестера (от производителя)

Дополнительная информация — пруф покупки

Заключение
Наверх

Тестер оказался чуть интереснее предыдущих моделей. Кто не успел купить UM24/UM25 — можно брать, мое мнение — сразу с нагрузкой. Если не успели взять UM34 по распродаже, а тестер не очень срочно нужен — есть смысл подождать новые модели UM35/UM36, скорее всего в начале продаж продавец опять сделает небольшой дисконт.

Из плюсов — тестер работает при питании с кабеля, то есть не требуется его «пихать» напрямую в устройство. Предусмотрен вход для MicroUSB и для Type-C кабелей.
Есть поддержка USB3.0 — можно сравнить потребление устройств с поддержкой USB3.0 при питании со специальным кабелем, так и с простым MicroUSB.
Из полезного — удобно извлекать статистику, например, при сравнении нескольких кабелей/зарядных устройств и т.п. И в Excel строить сводные графики.

Из минусов — отсутствует отдельный АЦП, в этом плане ZXY Studio на голову впереди.

Ссылка на официальный магазин Ruideng Technologies
