Переделка фонаря Sofirn SF34-14T на питание от одного элемента LI-ion 26650 (вместо 18650)

Опубликовал | 12.06.2018

Переделка питания фонаря Sofirn SF34-14T с 4×18650 на 1×26650.

Недавно я делал обзор фонаря Sofirn SF-34, а также на аккумуляторы Li-ion 26650 от Sofirn.

Аккумуляторы типоразмера 26650 особо и применить негде, в отличие от 18650. Фонарь Sofirn поддерживает установку в него до 4-х батарей 18650. Только вот 4 аккумулятора больно жирно в фонарик, который и так не шибко светит, а один аккумулятор имеет максимум емкость 3400 мАч.

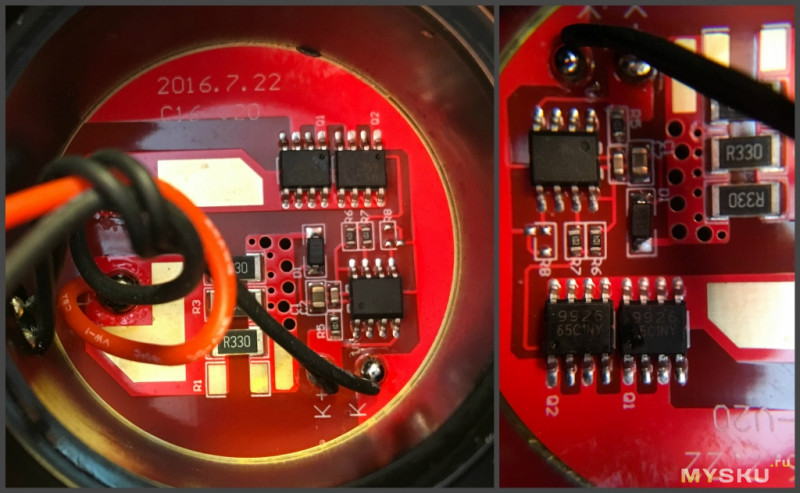

Еще одна проблема — это то что аккумуляторы при завинчивании крышки шкрябают по плюсовой дорожке контактами и царапают ее. На фото ниже видно

Я процарапал краску по центру и прозвонкой выяснил что медь под ним это все тот же плюсовой контакт:

Аккумуляторы типа 18650 отличаются от 26650 только толщиной.
Чтобы понять что нужно совсем немного поработать напильником, можно посмотреть на фото:

Аккумулятор 26650 я хочу разместить по центру, сточить нужно грани ячеек:

Вот и все:

Далее нужно перепаять минусовой контакт. Отпаиваем все пружины от основания:

Наждачкой нужно зачистить краску:

Сверлим отверстие, лудим:

Припаиваем один контакт по центру:

Собираем все обратно:

Далее зачищаем краску на плате под плюсовой контакт:

И припаиваем пружину:

Тут нужно быть аккуратным и не перегреть плату, иначе с другой стороны может что-нибудь отпаяться)

Дополнительная информация

Всё готово к сборке:

Проверка работы:

Insum

+ Использование одного аккумулятора, но повышенной емкости
+ Плюсовой контакт не царапает дорожку
+ Нет дисбаланса в рукоятке с одним аккумулятором
