Плата flac плеера ZHILAI

Опубликовал | 25.11.2017

  • Цена: ¥175.80 ($22.06)

Добрый день, уважаемые читатели. Сегодня продолжу бесконечную сагу о DIY mp3 модулях, рассмотрим плату от flac плеера ZHILAI T5 с тао.

Ссылка на этот плеер еще давно мелькала в обсуждении к одному из моих обзоров mp3 модулей, я тогда еще взял ее на карандаш.
Покупал на тао интересные динамики, а эту плату решив взять как довесок, попробовать — может это альтернатива mp3-модулям.
Плеер сборе на тао не сильно дороже чем плата отдельно, но тяжелее и доставка обошлась бы дороже. Собранный плеер на али.
Плеер интересен, помимо проигрывания lossless файлов, тем что имеет на борту АЦП и перегоняет аналоговый сигнал по AUX в цифру и выводит ее по коаксиальному выходу или оптике.

Упаковано было в отдельную картонную коробку:

Плата обернута пупырчатой пленкой.
Открываем:

Плата с красной маской вместо синей, как на картинках. Но это роли не играет. Пульт (мелкий, как в модулях) в комплекте.

Характеристики:
Размеры не более: 13*9*4 см.
Напряжение питания: 5 В.
Поддержка Lossless форматов: APE, flac, WMA
Поддержка cue воспроизведения файлов
Поддержка mp3
Максимальный usb-накопитель: 32 Гб FAT32
Эквалайзер: 2 настройки.
Поддерживаемые форматы файлов и битрейт:

Рассмотрим плату подробнее:

Пайка аккуратная, все установлено ровненько.
Размеры основной платы 120х84 мм и платы с экраном 76х16 мм. Крепежных отверстий в основной плате нет, в корпус она ставилась в паз.
Сзади:

Флюс отмыт хорошо.
Плата с дисплеем снимается со шлейфов:

Длина шлейфов 5 см.
Элементы платы:

Основной звуковой процессор — SP3306AL там все в одном.
АЦП — PCM1802 24 бита 96 кГц дельта-сигма.
Трансмиттер I2S-SPDIF CS8406
Микросхемы известные в кругах звуковых электронщиков.
Конденсатор по питанию а-ля ELNA 680 мкФ 35 В. Так же есть фильтр по питанию, видны кварцы.
Переключение коаксиал / оптика по реле pe-65612nl.

Дисплей:

Как у mp3 модулей, простой. 4 цифры и дополнительные значки.
Так же спереди основной платы расположен порт USB и четыре кнопки: вкл, режим, громче/вперед и тише/назад.
Как это организовано в корпусе:

Входы и выходы:

Вход AUX и выход на усилитель организованы на «тюльпанах» RCA. Далее идут цифровые выходы на внешний ЦАП: оптика и коаксиал. Далее тумблер которые их переключает. Замыкает линейку разъемов гнездо питания 5,5х2,1, самое распространенное, проблем с подключением питания быть не должно, там универсальные 5 В.
Как это организовано в корпусе:

Есть полнофункциональный небольшой пульт:

Эквалайзер (2 установки всего!) и режим повтора доступны только с пульта. Так же можно переключить цифровой выход с пульта.
Питается от батарейки CR2025:

Пульт имеет стандартную болезнь пультов от модулей — узкую зону работы.

Экран в работе, цифры красные:

яркость нормальная, глаза не вытекают.
Прослушивание:

Слушал A-ha — Cast In Steel.cue (заодно проверил что понимает cue ), тестовый Sound Check CD, Scott Bradlee & Postmodern в mp3, jazz с женским вокалом.
Звук понравился, он насыщен деталями и широк по динамическому диапазону, по сравнению с mp3 модулями.
Вокал звучит натурально, низы на месте.
Но со стационарным плеером плате не потягаться — в КНИ мало нулей)))
Несжатые форматы прочитал все без проблем (кроме AAC).
Громкость регулируется с кнопок и пульта, всего 31 деление. Запоминает место откуда играл. Навигации по папкам нет, играет по порядку. Есть режим повторов — текущее или все.
Эквалайзер бедный на установки — их две: ровно и задран верх и низ.

Что исключить влияние блока питания на прослушку и измерения, подключал плату от «павер банка» 5 В.
Вход AUX:

Полет нормальный. В то же время как звучит музыка с AUX есть сигнал на цифровом выходе.

Тестирование
На выходе плеера в паузе посторонних шумов нет:

Подключил генератор в лице смартфона:

Получаем:



Синус с флешки в mp3:

Это конечно тестирование в духе «напел Рабинович», но хоть что то.
АЧХ плеера ровная линия 20 Гц — 20 кГц.
Видео ролики по работе платы

Мысли по поводу корпуса:
Отрезал пластикового профиля.

Корпус 85*85*120 мм, влезет эта плата и БП 5 В 1 А.

Плату так же можно встроить в другой корпус с усилителем и получить некий комбик, можно извратится и поставить в машину.
Я ее приберегу для интересного бумбокса.

В заключении:
Плюсы: хороший звук, всеядность к форматам, наличие АЦП
Минусы: Нет навигации по папкам, щелчок при включении питания, слабый экран и пульт.

О посреднике yoybuy.com
Мистертао скончался, да здравствует новый посредник YOUBUY
Новорегам дают купон 10$ для заказов от $50, их можно использовать что бы скостить цену доставки.
Работает сервис просто: выбираете на тао через переводчик, копируете ссылку товара с тао на Yoybuy — дальше уже на английском смотрите и добавляете себе в посылку.
Автор lexus—08 расписывал тут подробно.

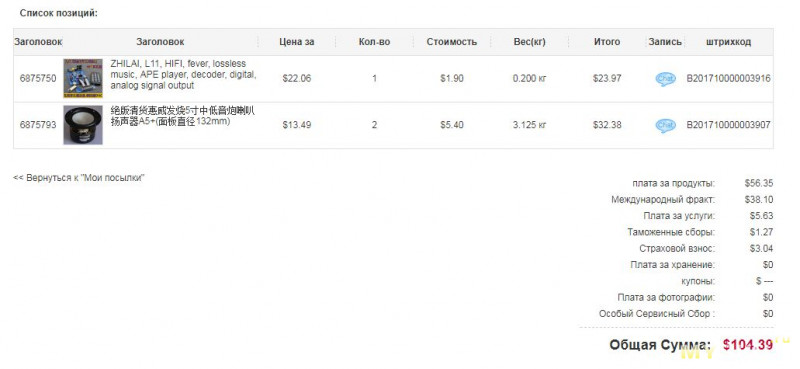

Вот моя посылка:

Видны все сборы и доставка.

Спасибо за внимание! Удачных покупок!
