Портативный мини паяльник TS100 для ремонта в поле

Опубликовал | 19.06.2017

Паяльник TS100 один из лучших мини паяльников. Подробный технический обзор можете прочитать у профессионала в своём деле kirich

Мой обзор, будет скорей отзывом обычного пользователя. Еще я продемонстрирую мой вариант портативного аккумулятора для мини паяльника и оригинальную подставку 2 в 1.

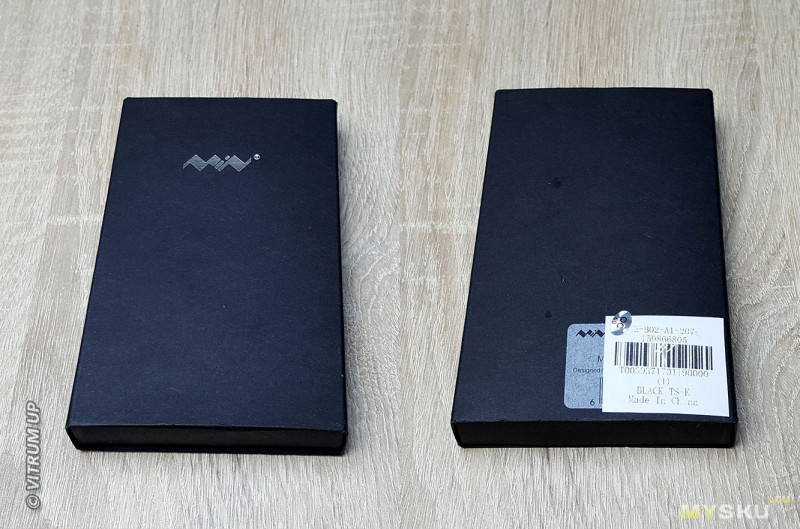

Упаковка почти ничем не отличается, отсутствовала визитка от производителя и нет пластиковых заглушек.

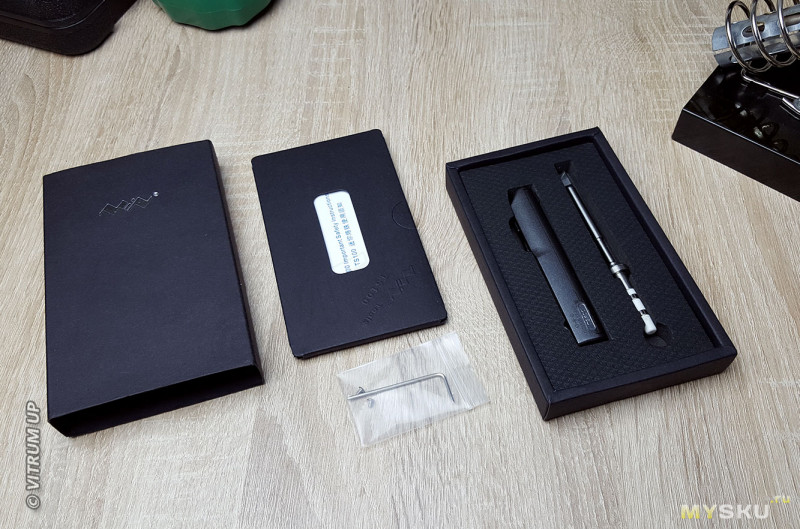

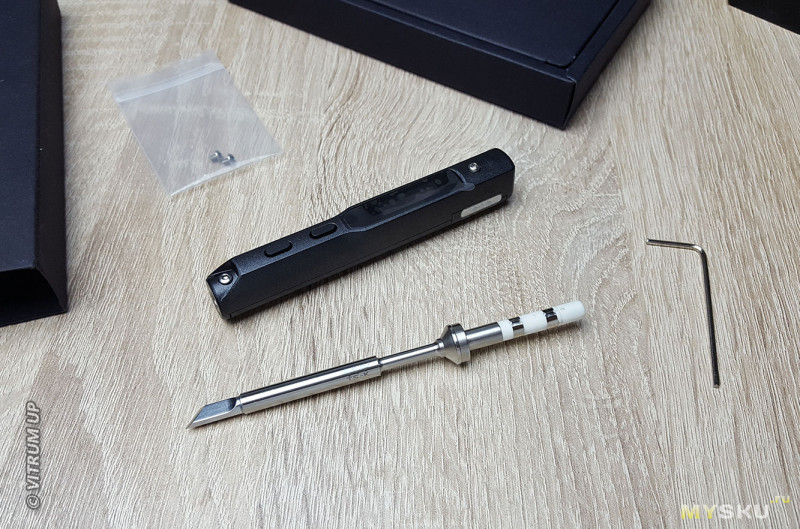

Комплектация
— паяльник TS100
— жало TS-K
— ключ и два винтика
— инструкция

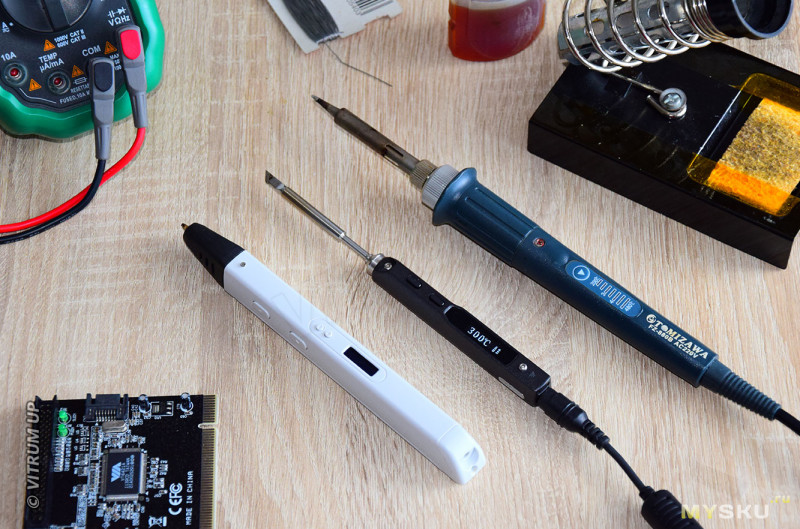

Мини паяльник состоит из двух частей, керамическое съемное жало, ручка с электронной начинкой, олед дисплей и две кнопки для регулировки температуры.
С торца TS100 имеются разъемы: MicroUSB для прошивки или заливки новой конфигурации и DC разъем питания. Паяльник может работать от любого источника питания от 12V до 24V, это указано на ручке паяльника.
В паяльник встроен датчик движения. Если положить паяльник и некоторое время не трогать, он снизит температуру до 200°C. Если его еще не трогать, то через некоторое время он перейдет в спящий режим, и если его взять в руку он начнет разогреваться до выставленной температуры.

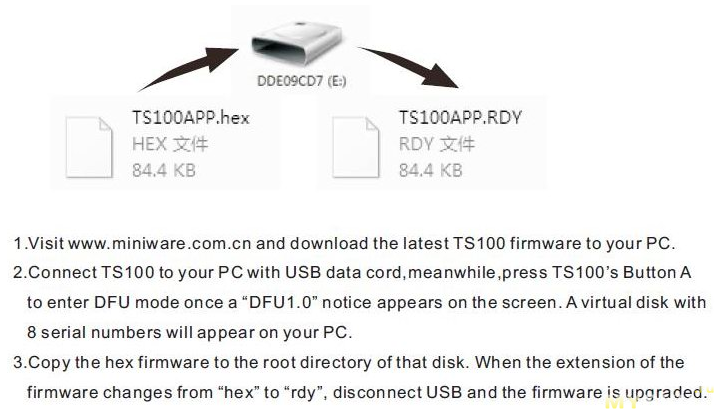

Я не стал прошивать или настраивать паяльник под себя (напомню мини паяльник можно прошивать и настроить для этого необходимо подключить к компьютеру), заводских настроек более чем достаточно. Инструкция по прошивке мини паяльник из инструкции.

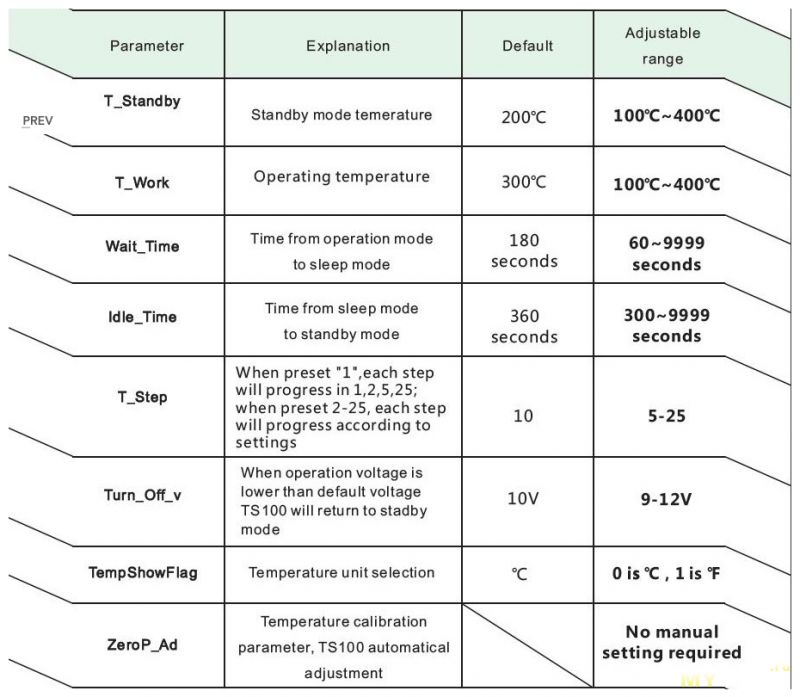

Паяльник можно настроить под себя. Для этого необходимо подключить к компьютеру. На дисплее будет отображаться надпись CONFIG, в появившемся диске в текстовом файле можно изменить такие параметры:
1. Температура в дежурном режиме
2. Температура в рабочем режиме (стартовая)
3. Время автовыключения нагревателя
4. Время перехода в дежурный режим
5. Шаг регулировки температуры. Исходно стоит 10 градусов, как по мне то оптимально.
6. Нижний порог напряжения питания при котором паяльник переходит в дежурный режим
7. Режим отображения температуры в градусах Цельсия или Фаренгейта.
8. Не используется.

Я выбрал жало TS-K клиновидной формы. Пожалуй я закажу жало TS-KU, так как оно предпочтительнее для работы.

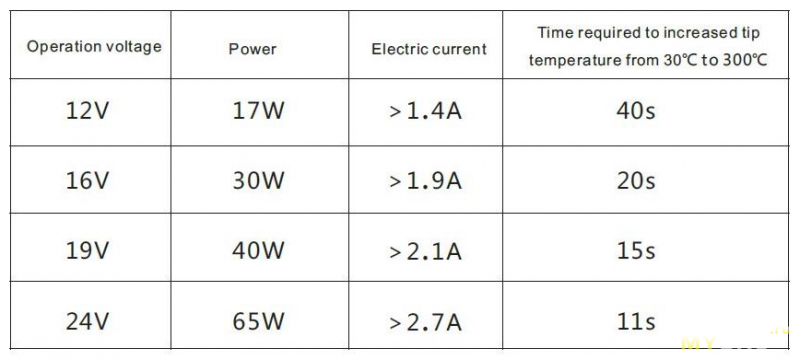

Насчет источника питания, так как он в комплекте не поставляется, его можно подключить используя переходник 5,5 х 2,5 к любому подходящему блоку питания, но желательно чтобы он имел честные 2,1А.

Я знал что этот паяльник имеет небольшие размеры, но руках он кажется еще меньше и скорей напоминает тонкий хирургический инструмент. Подставка для паяльника слишком большая для этого мини-паяльника и он просто проваливается. Пришлось нарисовать для него подставку, но об этом ниже.

Минимум обзора я выполнил, теперь перейду к тому что я смастерил для этого этого паяльника.

Недавно я писал обзор про шуруповерт. В комплекте шли два аккумулятора 12V, так как одного заряда хватает на долгое время работы, я решил использовать неиспользуемый второй аккумулятор. Мое небольшое хобби это рисование 3D ручкой, в этот раз я решил попробовать нарисовать корпус, точнее держатель, для аккумулятора.

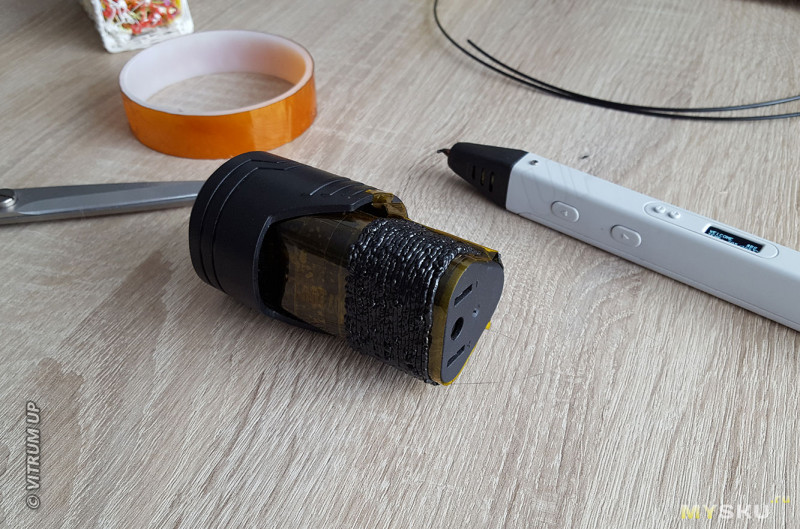

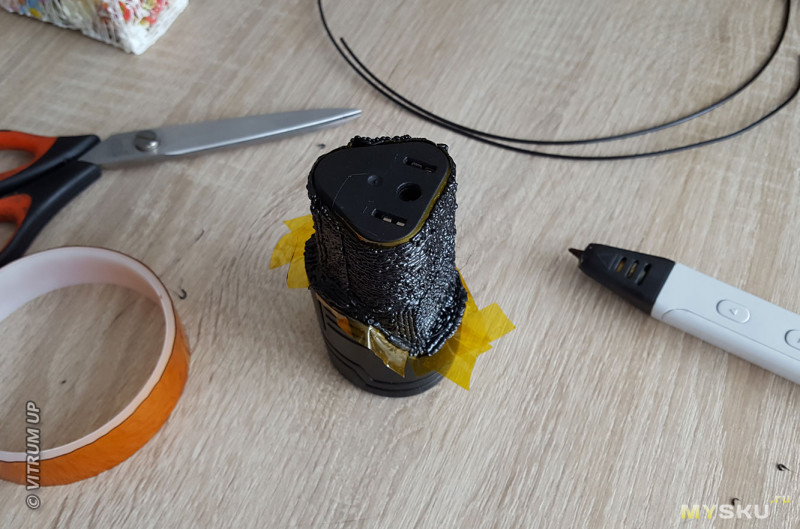

Для работы я использовал термоскотч, для начала обмотал аккумулятор термоскотчем и начал обрисовывать аккумулятор. Одного слоя пластика будет мало, я нанес три слоя пластика для повышения прочности самого корпуса.

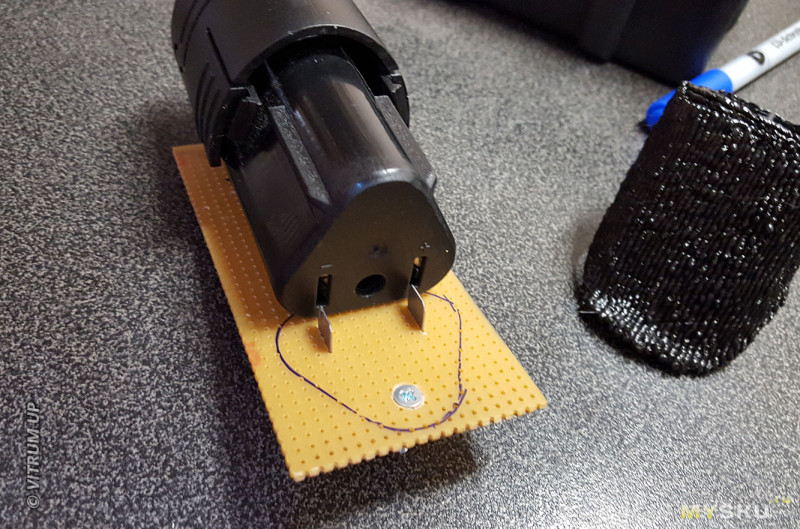

Из жести я вырезал вилки, и закрепил на текстолите.

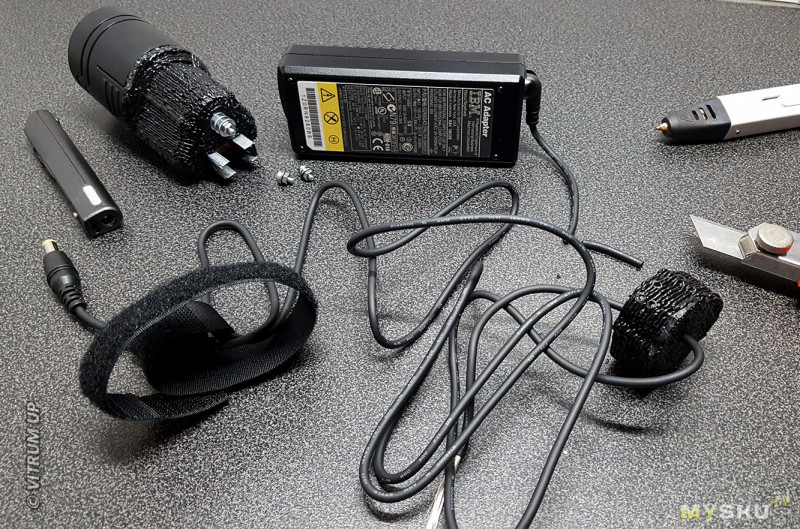

Самое сложное было найти хороший тонкий кабель, паяльник все же очень легкий и кабель под своей тяжестью мог стянуть со стола. У меня завалялся старый блок питания от IBM 16V 3.36А, коннектор также подошел с паяльнику решено было использовать этот кабель.

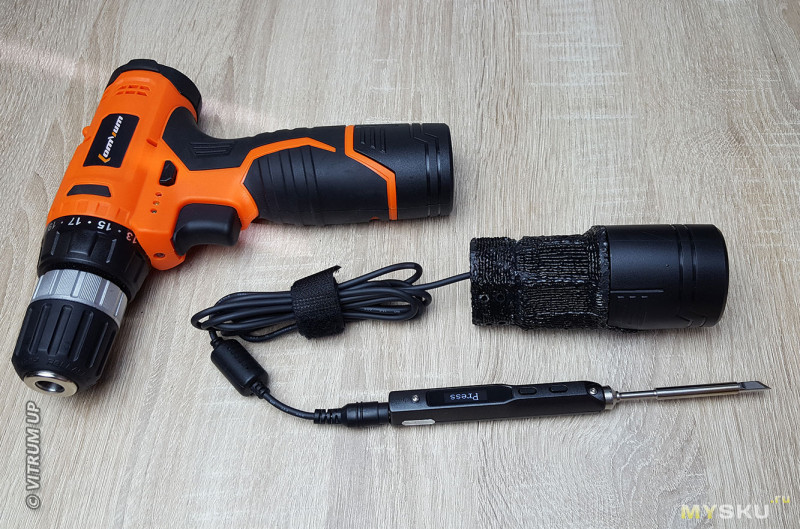

Теперь второй аккумулятор в действии, паяльник разогревается быстро, и если использовать аккумулятор на 24V он разогревался еще быстрее.

Теперь с таким аккумулятором, паяльником можно работать даже в поле.

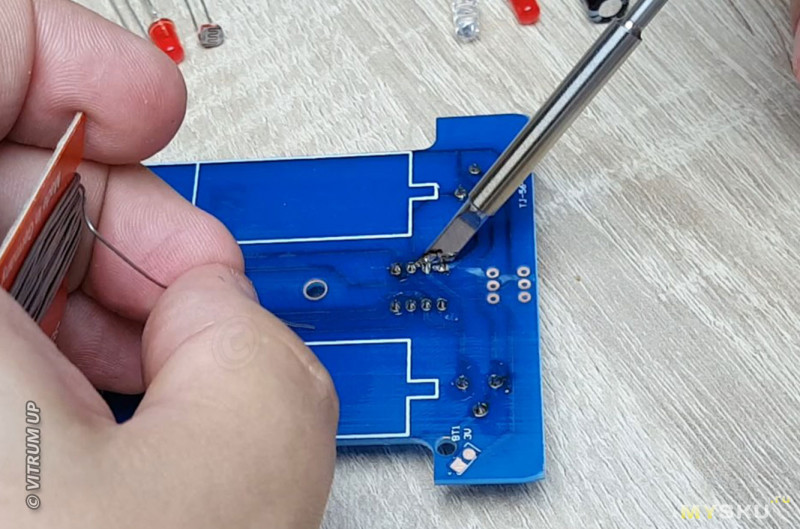

При пайке почти всех обычных компонентов температуры 300 градусов достаточно. Клиновидная форма жала позволяет прогревать сразу три ножки, при выпаивании компонентов это очень удобно и практично.

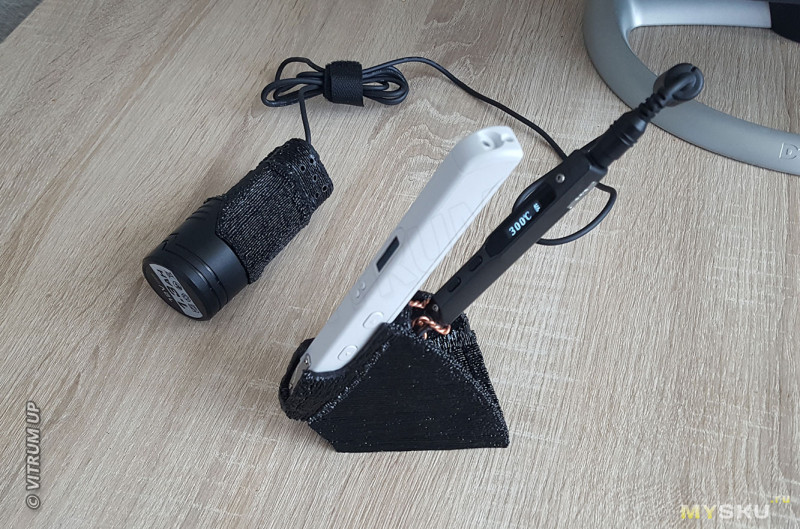

Буквально вчера закончил рисовать подставку для 3D ручки и мини паяльника. Жду ваши коментарии и отзывы о моих поделках :) На моём YouTube канале вы найдете много интересных поделок с 3D ручкой.

Напомню, технический обзор мини паяльника можете посмотреть в обзоре у kirich.

Теперь что касается удобства работы мини паяльником. Паяльник очень маленький и стильный, из-за этого дизайнеры забыли про упор для пальцев. Пару раз хватался за часть жала, которая выступает из ручки, ожогов не было, но это очень неприятно. Жалом TS-K не очень удобно паять отдельные компоненты, а вот выпаивать им намного удобнее и легче, SDM компоненты также хорошо выпаивать этим жалом. Использовать коробку из комплекта неудобно, приходится все время перед работой собирать паяльник и разбирать после работы, но у меня уже есть несколько идей, где и как хранить мини паяльник. Удобная регулировка паяльника и малое время разогрева делают этот паяльник очень привлекательным для работы далеко от источника питания.
Самый большой минус это его цена. В половину стоимости этого паяльника можно приобрести хороший паяльник с регулятором температуры с питанием от 220V.

Мини паяльник подойдет в качестве оригинального подарка, к приобретению рекомендую.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
