Power Bank Backup External 18650Battery Charger Box

Опубликовал | 13.12.2015

Здравствуйте очередной обзор коробочки для повербанка
Поставляется завернутая в пупырчатку, без кабеля. В комплекте колечке на шнурке, можно повесить на гвоздик.

Крышка не быстросъемная, поэтому прежде чем закрыть девайс нужно хорошенько подумать.

Плюсовой контакт имеет выраженную выпуклость благодаря чему батареи с плоскими плюсами хорошо контачат без всяких заморочек.

Плата.



Видны свободные места для пайки элементов C4, R4, U2, U3. Наверное лишние они здесь.

Заряжается током начиная с 1 Ампера, по мере достижения номинального напряжения на батарее ток плавно снижается. Процесс зарядки сопровождается миганием красного и синего светодиода

И при достижении 4,2 вольта зарядка прекращается. Батарея во всем цикле зарядке. остается едва теплой.

Сам банк заряжает устройства током до 1 А, при этом напряжение падает до 4,8 вольта.

Детали платы при этом нагреваются до 55 градусов.
Банк не имеет кнопок и автоматически включается при подсоединении любого потребителя, даже слабомощного типа USB доктора. Это значит, что когда устройство не подключено, электричество все равно тратится, так называемый ток покоя.
У сабжа он составляет 0,35 мА.
При достижении напряжения на аккумуляторах 3,3 В устройство отключается

Почему то народ ассоциирует такие банки с зарядкой телефона, хотя им и без телефонов можно кучу применений.
Например

Если дома свободных элементов 18650 нет, то покупать сабж смысла нет. Лучше купить брендовый, уже с батареями и дешево. Но у меня не тот случай.

Вот и донор — батарея А32 — К53 от ноутбука Asus.

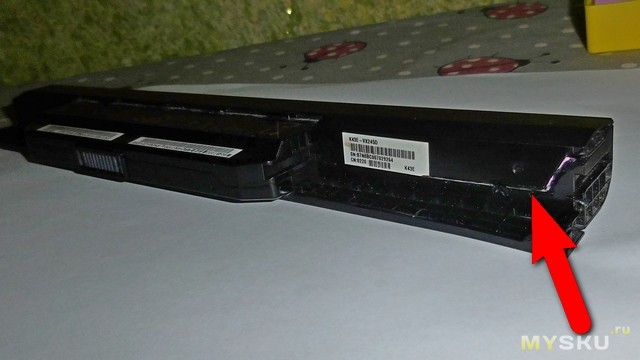

Ножом с мощным клинком (вот тут как раз пригодится складник залежавшийся на полке) осторожно разводим шов по стрелке.Теперь можно взять плоскую отвертку, чтобы не поранить аккумуляторы и сантиметр за сантиметром вскрыть шов.

Отобрать два аккумулятора с одинаковой емкостью и, наконец,

можно закрыть крышку.Емкость бэушных аккумуляторов конечно уже на такая как в молодости. Но этот фонарик сутки могут питать

Вот, наверное, на этом и все
