Простенький паяльник с керамическим нагревателем.

Опубликовал | 22.04.2019

Всем привет! Сегодня рассмотрим паяльник, неплохой для своей цены. в обзоре разберем, насколько сможем, протестируем по времени нагрева, ми замерим потребляемую мощность.

Приходит паяльник В незамысловатой упаковке блистере.

Есть наклейка с какими-то данными.

Сзади немного текста и типа какая-то сертификация


Сам паяльник серого цвета, кабель черный

Паяльник комплектуется евровилкой, что приятно.

Выход кабеля из трубки паяльника защищено пластичной резиной

Жало напоминает известное жало от Hakko

Есть регулятор температуры. Выбранная температура отмечена треугольником

А рукой держать рекомендуется за силиконовую насадку

Бывает несколько видов нагревателя.
Тут использован керамический нагреватель

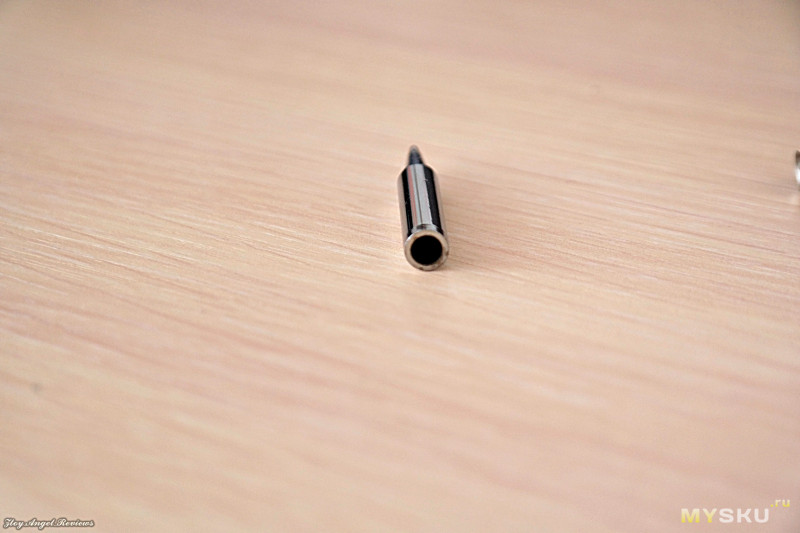

Разберем крепление жала. Острие жала покрыто каким-то ярким сплавом


Давайте измерим и жало и паяльник
Нагреватель длиной 60 мм

Жало длиной 40,4 мм

Диаметр жала 6,4 мм

Длина всего горячего в паяльнике 83 мм

Длина паяльника от кабеля до кончика жала 220,4 мм

Соответственно ручки 140мм
Диаметр силиконовой накладки 16,5 мм

Диаметр металлического держателя жала 8 мм

Длина кабеля 140см

Проверим нагрев паяльника
Когда паяльник включен, он горит красным светодиодом, который просвечивает сквозь пластик корпуса

Выставляем задание 250 градусов и засекаем время

Ваттметр отображает 15Вт
За минуту нагрелся до 120 градусов

За 2 минуты до 220 градусов

За 2 минуты 45 секунд до 250 градусов

Температура держится в этих пределах.
Выставляем задание 450 градусов
За 4 минуты 40 секунд нагрелся до 350 градусов

За 5 минут 40 секунд до 400 градусов

За 6 минут до 410 градусов.

Больше особо и не нагрелся, регулятор температуры работает, отключает нагрев и снова его включает, перегрева не будет

Термоусадка на термопаре начала обугливаться. Жало после 350 градусов обгорает

С этим все понятно, выключаем и смотрим на время остывания, не знаю зачем, просто для того, чтобы было
Через три минуты остыл паяльник до 150 градусов.

При этом попаял полчаса, и замерил температуру силиконовой накладки, где держим рукой

Не выше 48 градусов. то есть рука легко терпит.
Очень хорошее свойство паяльника, что его спокойно класть на стол и он не перевернется горячим жалом на поверхность стола

Я заказал данный паяльник, чтобы учиться паять, а то я в этом нуб. И также купил набор DIY елочка, Вот все и пригодилось ))

Сильно не пинать, это мой первый опыт в пайке, и не факт что елочка выживет

Для любителей паять способом набора припоя на жало хорошая новость, жало хорошо держит припой. Никаких нареканий нет

Ну и еще понравилось одно видео, которое я нашел по запросу как очистить жало паяльника, ведь точить или наждачить мы не будем. Понравилось решил повторить, действительно очень просто.

А теперь для проверки мощности решил замерить сопротивление паяльника.
Для этого разберем паяльник, тут все стандартно, тащим за нагреватель, подталкиваем кабелем


Понятно что сопротивление мерить при такой схеме дело неправильное.

Отпаиваем нагреватель, замеряем его сопротивление (492 Ом)

Подсчитаем.
230/0,492= 467,5 мА
0,467*230=107 Вт
Вот такая математика, поправьте, если не прав..Я не спец.

В итоге имеем избыточную мощность нагревателя. И судя по разборке, никакого контроля температуры нет. в итоге мы регулятором ограничиваем мощность. Это дает очень условный контроль за температурой, Но при этом какой-никакой контроль за перегревом. То есть он не перекалится, В итоге. Имеем бюджетный паяльник. Контроль температуры есть, но только благодаря ограничению мощности. Устанавливаем задание 250, по факту температура может мыть в районе 300. Но выше 410 градусов не нагрелась. Для компактных работ отлично подошел, работать комфортно, но опять же до этого у меня был паяльник маде ин усср. С жалом как бревно. Поэтому тут мне показалось все очень приятно. Для своей цены паяльник хорош, А учитывая возможность смены на именитые жала, вообще отличный. Стоит учитывать специфику схемы паяльника, и понимать что точного соответствия задание- температура быть не может. Но для этого есть паяльная станция на работе, а для домашних работ его хватит точно.
