Простой столик с подсветкой для использования фотоаппарата в качестве сканера

Опубликовал | 29.03.2018
Тут не будет хай-тека, не будет отделки деревом и кожей, даже свет будет холодный, не ламповый. У нас была цель — минимальными затратами получить приемлемый результат.


Наша однокурсница, Нана, работает над системой OCR (оптическое распознавание) для рукописно-каллиграфических языков (Грузинский, Фарси и некоторые другие). Сканер, даже быстрый, стоит очень дорого, а сканирует не так быстро. Так как у Наны есть фотоаппарат Sony Alpha A5000, решили собрать просто источник равномерного света и одновременно держатель для фотоаппарата, чтоб с одной стороны, не приходилось ничего открывать-закрывать, как в случае сканера, и чтоб не пришлось каждый раз фокус править. Так как наш бюджет был близок к 0, пришлось импровизировать и многое додумывать на ходу.

В мебельной фирме выпросили несколько ненужных им кусочков ламината и наклеили на них кромку (утюгом). В качестве опор использовали ножки, которые я сняла со старого журнального столика. В ножках просверлили отверстия и вставили в них болты М8 на эпоксидном клее. А на основание приклеили силиконовые ножки.

Изначально планировалось сделать освещение на 6 штуках 10вт светодиодов, но возникли проблемы с блоком питания, я «разогнала» блок питания на 5В 5А, который делала на втором курсе, но он всё равно не смог выдать нужный ток, перегревался трансформатор, а другого под рукой не было, так что эту идею пришлось отклонить.

Пришлось потратить деньги, и купить 6 штук LED лампочек GE на 7 ватт (и патроны тоже), покупали исходя из оптимального соотношения цена-мощность. Индекс цветопередачи и другие вещи нас не беспокоили, так как изображения обрабатываются в градациях серого, и индекс цветопередачи Ra никакого влияния не оказывает.

Включатель и провод покупала раньше на тао, что-то осталось :))))))))))

Хотя и возможности зума объектива 18-50мм от А5000 позволяют фиксировать фотоаппарат и покрывать всю площадь А3 одновременно, мы всё-таки решили сделать возможность регулировки высоты расположения фотоаппарата — а вдруг макро снять понадобится? Для этого приспособили пластиковый привод от старого детского телескопа.

На который через угольник прикрутили ручку от измерительного моста, в которую вставили болт «фотографического» стандарта.

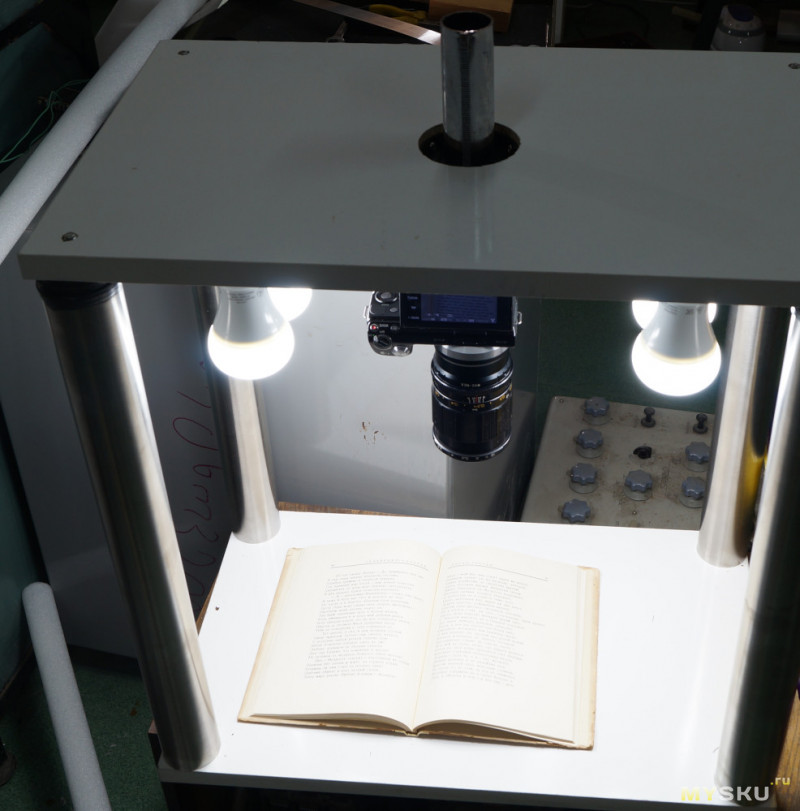

На фото можете увидеть как выглядит на собранной системе мой фотоаппарат Sony NEX 5N, с объективом Волна-9 МС макро.

При установке диафрагмы в 8.0, автомат фотоаппарата выставляет ISO 100 при выдержке 1/60. Используются 6 штук LED ламп фирмы GE, каждая мощностью 7 вт.

Конечно, визуально получилось не совсем красиво, но главное — работает, а Нана — довольна.

К сожалению, обещанный обзор саба в этом месяце я уже не успеваю — много чего пришлось переделывать, но уже все проблемы решены, впереди сборка :))))))
