Разборка "Hi-Fi" плеера FLANG P5

Опубликовал | 28.02.2019

  • Цена: 59$ с учётом скидки

Разборка очередного кустарного плеера, на этот раз на моем столе забавный и необычный FLANG P5. Ценник с учётом скидки от магазина: 59 долларов, хотя изначально цена завышена: аж 83 доллара. Корпус пластиковый, внутри корпуса заявлен бюджетный ЦАП AKM 4452VN.

Для начала характеристики:
DAC chip: AKM 4452VN independent DAC
I2S Data Bus
Dynamic range: 116dB
THD: -117dB
Isochronous distortion: 0.0035%(1KHz)
Signal-to-noise ratio (SNR): >95bB (A weight)
Channel Separation degree: 78dB (1KHz)
Element base:
high-performance special audio components are used in the power system and preamplifier section
sophisticated filtering system uses US AVX Tantalum Capacitors, Japan Murata ceramic capacitors.
separate U.S. TI op-amp LM49721 on each channel, offers high-level signal for the amplifier.
Power output: 125mw (EL=32Ω/THD=1%)
Display: LCD
Audio formats: WAVAPEFLACWMAMP3
Wireless: Bluetooth 4.2, low power consumption
Ports: 3.5mm for headhones (left), 3.5mm Line-out (right), USB type-C (with line-out for docking station)
Memory: microSD card
Battery: LiON 2000mAh
Playtime: 10H
Dimensions: 123x73x30mm
Weight: 165g

Коробка у плеера необычная, чёрная, вытянутая и достаточно крупная (как для плеера). Честно говоря, я сперва вообще подумал о том, что в посылке находится не плеер, а колонка «Flang S5».

Сбоку приклеена наклейка с указанным цветом, на выбор предоставляются два цвета: gray/green.

Вот еще одна расцветка: конечно же зеленый смотрится намного эффектнее.

Внутри половину коробки занял сам плеер, рядом находилась коробка поменьше, в ней находились все допы.

Комплект поставки:
-FLANG P5.
-Кабель USB-Type C.
-Гарантийный талон.
-Инструкция.
-Ремешок.
-Цепочки для крепления заглушек.


Все характеристики указаны так же в инструкции.

Габариты: вообще плеер достаточно крупный, вот он на фоне Colorfly C200 (схож по габаритам), так же рядом видим Shanling M0.

Walnut V2:

Весит плеер всего-то 141 грамм, корпус у нас изготовлен из пластика. Качество сборки неплохое, вопросы вызывает разве что переключатель композиций (крутилка справа).

Shanling M0 для сравнения: 37 грамм всего.

В руке лежит так себе, неудобный. (123x73x30mm).

Выглядит плеер брутально и напоминает скорее рацию. Большое количество кнопок и крутилок — доставляет.
Передняя панель: монохромный LCD-экран, крутилка регулировки громкости (крутится без усилий), крутилка переключения композиций (прокручивается с усилием и иногда заедает).
Кнопки: плей/пауза, отдельные две кнопки для навигации и переключения по трекам. Bluetooth, кнопка режима повтора, меню, эквалайзер и спящий режим.

Снизу находится разъём Type C для зарядки.

На задней крышке обнаружил смягчающую резинку.

Справа: тумблеры включить-выключить плеер, тумблер блокировки, кнопка стоп и кнопка возврата.

Слева: micro SD слот (прикрыт заглушкой, которую неудобно извлекать). Здесь же специальная ручка для ремешка.

Наверху: выход 3.5 мм на наушники, выход линейный, антенна.

Выходы прикрыты металлическими заглушками.


Еще фото:

Дополнительная информация


В разборке мне поможет дешманский набор отверток Jakemy, ну а чё нет.

Подобрал нужную насадку и вперёд:

Сперва выкручиваю переднюю панель, которая удерживается на четырех винтах.

Оголились кнопки управления:


Дальше у нас по расписанию: задняя крышка, которая прикручена на шести винтах.

Аккумулятор съемный и по желанию его можно заменить на другой.

Заявленное время работы аккумулятора: 9-10 часов, заявленная емкость: 2000mAh. На самом деле аккумулятор 1800mAh.

Дополнительная информация

Дальше извлекаю плату, выкручиваю остальные винты:

Вылетели декоративные вставки для разъемов:

Кнопки:


Перевернем платку, информация на плате: FLANG P5-01-V1.2, 2018-01-26.

Вторая часть платы: FLANG P5-02-V1.2, 2018-01-26. Справа видим те самые боковые тумблеры и кнопки. В целом качество пайки более-менее.

Дальше обнаружил тот самый ЦАП 4452VN:

Дальше, заявленные операционные усилители LM49721:

Что еще обнаружил: модуль зарядки TP4056, генератор: 24.000mhz. блютуз чип-слишком мелкие надписи, не разобрал.

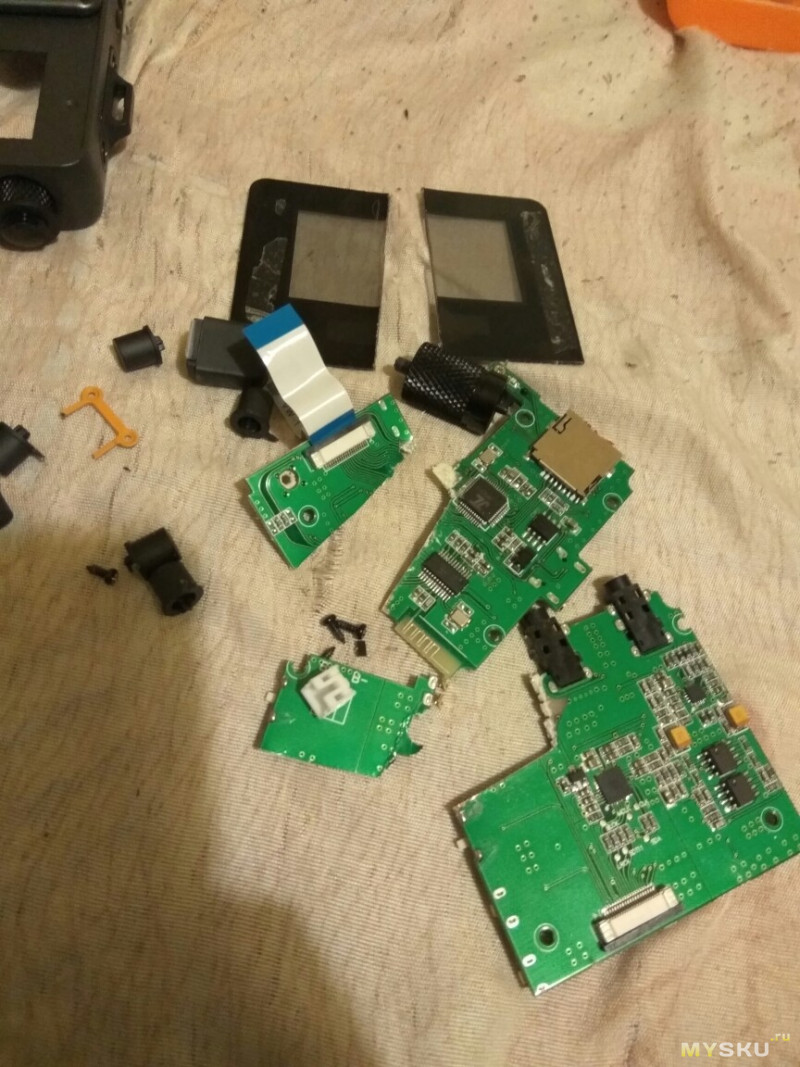

Продолжаем разбирать дальше:

Дополнительная информация

Вот теперь точно всё разобрал, благодарю за внимание.
