RGB светодиодная лампа с дистанционным управлением. Делаем светлячок из латунного крана.

Опубликовал | 24.02.2018

RGB светодиодная лампа с дистанционным ИК управлением и куда это применить.

Всем привет. Три года назад я решил заказать с Китая игрушку для ребенка — светодиодную RGB лампу с пультом.

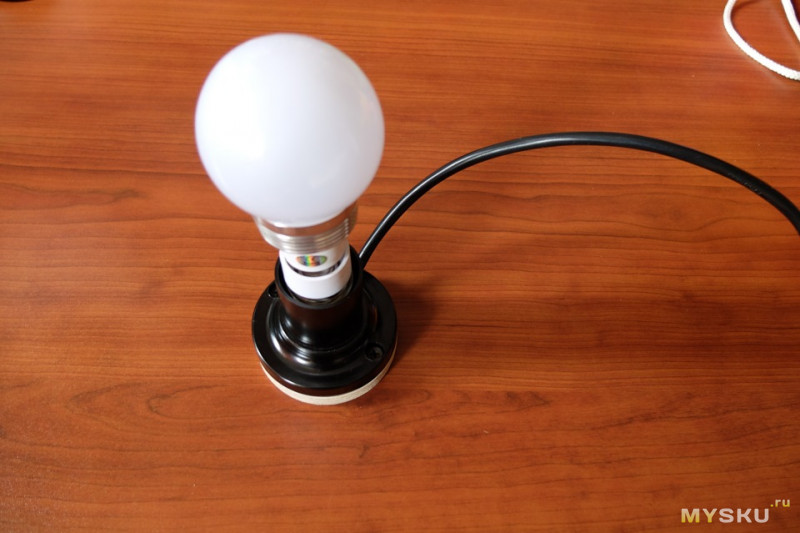

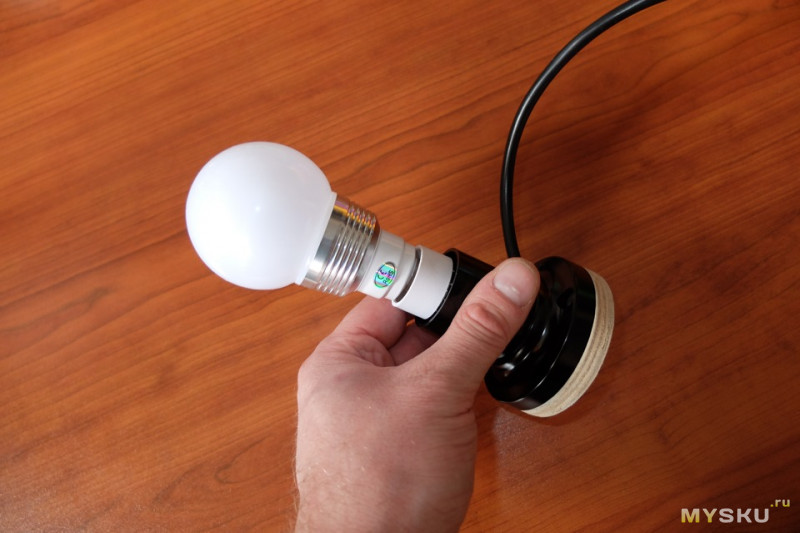

Сразу сделал подставку для нее с патроном, и все это дело выглядело так:

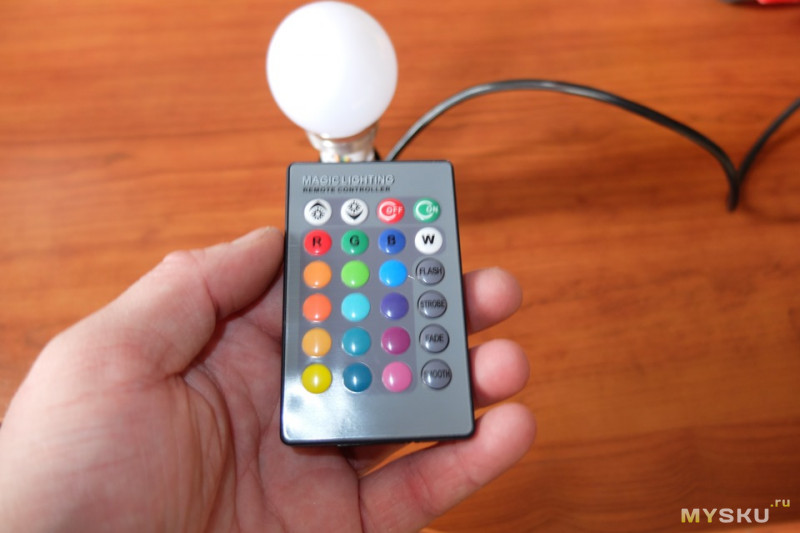

Пульт в комплекте с питанием от батарейки CR2025:

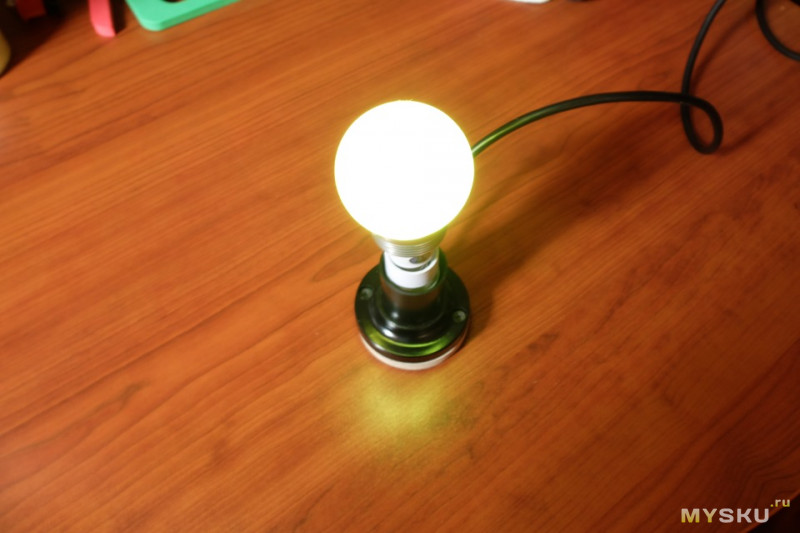

Заявлено, что мощность светодиода 3 Вт. В принципе, лампа на полной яркости вполне хорошо освещала в темноте, но засчет светорассеивающего матового колпачка не слепила.

И так как уже давно лампа валялась без дела, я решил сделать из нее небольшой светильник на основе латунного крана.

Для поделки я купил латунный кран 3/4 со штуцером под шланг:

В разобранном виде:


Разобрал лампочку, разбирается легко, все откручивается:

Внутри две платы, одна служит преобразователем 220/5В, вторая непосредственно плата со светодиодом и цепью управления:

В роли радиатора выступает алюминиевый цилиндр, он же имеет резьбу и отверстия для соединения цоколя с пластиковым колпачком:

Ну и сам колпачок:

Я примерил к нему латунную гайку, которая фиксировала штуцер, и он с натягом залез в нее:


Для более глубокой посадки платы я выточил два паза под выступающие элементы:


Навинчиваем на кран:

Чтобы при затягивании плата не царапалась, разрезал родную резинку пополам:

Чтобы закрыть резьбу на колпачке, срезал кольцо с алюминиевой болванки:

Вот так:

Теперь нужно удлинить провода:

Чтобы светильник включался поворотом вентиля, использовал кнопку от фонарика:

На клапане удалил резинку и сточил выступающий штырь:

Зафиксировал кнопку внутри с помощью клея:

Собрал:

Нашел декоративную крышку от старого светильника, рассверлил:

Далее вырезал по размеру круг из фанеры, сделал петельку:

К внутренней части привинтил бокс для двух аккумулятором типа АА:

Собрал все вместе, проверил, работает:


Резонный вопрос-, а как же охлаждение светодиода. Отвечаю. Штатно он работает от 5В, у меня же получается всего 2,5 В, вследствие чего он светит тусклее, и вообще не греется. Проверял спустя полчаса работы-все хорошо.

Такой вот забавный настольный светлячок получился. Включается /отключается либо ручкой вентиля, либо пультом, также переключаются цвета.

Честно говоря я так бы все и оставил, но есть одно но — настольных светильников уже достаточно, и хотел его повесить в прихожую.

Поэтому, я поменял источник света, заменив на светодиодный модуль 2B3C с 6-ю диодами 5730:

Запитал ее от 4-х элементов AA/2 Li, после часа работы проверил-чуть теплая подложка, все нормально:

Заменить элементы питания по большему вольтажу было еще резонной причиной потому, что я заказал еще датчик света, а он работает уже от 5 В до 25 В, а питание датчика это то же напряжение, что и на выходе из него.

В итоге теперь так:


Можно даже снять и использовать как настольный или переносной:
