РУ модель — Sky Sprite F3D

Опубликовал | 10.10.2018

Здравствуйте, в этом обзоре рассмотрим и соберем радиоуправляемую модель самолета из класса " F3D" (класс пилотажек)
Модель изготовлена из ЕРО в размахе крыла 1000 мм.
Комплектацию взял «КИТ» а это пустая модель, так что соберем модель, установим электронику и запустим самолет у полет.


Коробка пришла без дополнительной упаковки, ну как обычно.

При оформлении есть возможность выбрать в каком основном цвете будет модель
— RED (красный)
— BLUE (синий)
— GREEM ( что-то непонятное, или опечатка во слове GREEN (зеленый)

Детали запакованы в пакеты… все целое, но упаковать можно было лучше, в пупырку или воздушные подушки.

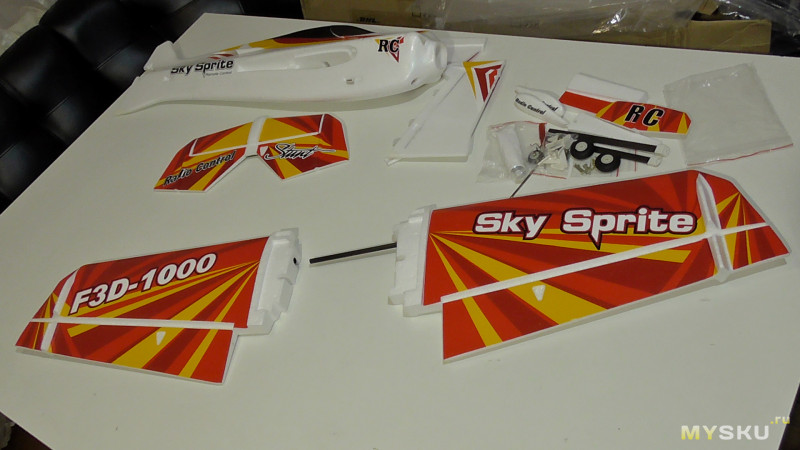

Все что было в коробке поставки «КИТ».

Мелочёвка
— кабанчики
— тяги
— колеса
— болтики, гайки
— клей
— отвертка

Кабанчики порадовали качеством и жесткой фиксацией к рулевой плоскости, обычно фиксация на защелке, а тут получаем прижимную фиксацию к плоскости.


Рулевые тяги с шарнирным фиксатором к сервомашинке.

Собственно основа самолета — фюзеляж.


Моторама пластиковая.


Вдоль от моторамы к хвосту уходят карбоновые трубки, это дает жесткость конструкции фюзеляжа.


Консоли крыла, материал ЕРО
Снизу плоскости консоли видно карбоновую трубку, а также усилен элерон карбоновой полоской.

Элероны навешаны на собственный материал ЕРО.

Корневой профиль крыла.


Торцевой профиль крыла.

Элерон усилен карбоновой полоской.

Отверстие для фиксации соединительного лонжерона.

Собственно карбоновый соединяющий консоли лонжерон.


Крыло в сборе.


Стабилизатор полета.

Внутри стабилизатора просвечивается карбоновая трубка, а также видна полоска в руле высоты.


Максимальное отклонение элеватора вверх.и вниз.

Руль направления полета (рудер).



Детали крыла (вклеиваются в фюзеляж).

Карбоновые стойки шасси, крыла колес и обшивка.


На сколько я знаю это мини крыло или фальш крыло (можно назвать спойлером).

Все рассмотрели, можно начинать сборку модели.
Начнем с хвостового оперения.
Настоятельно рекомендую места склейки деталей между собой зачищать наждачной бумагой, так как материал ЕРО очень гладки и при этом будет плохая сцепка клея с деталью.

До шлифовки

После обработки


Клей использую с комплектации, по запаху он напоминает «резиновый» клей.

Как-то так.

А здесь надо проделать прорези под петли элеватора.

Петли садим на клей.

Пока хвостовое оперение в процессе клейки, займемся установкой кабанчиков на элероны.

С комплектации берем:
— кабанчик
— пластинку кабанчика
— длинный шуруп — 2 шт.
— короткий шуруп — 1 шт…


Подтягивающая пластина.

Я думаю понятно куда надо ставить два длинных шурупа и один по короче.


Установил кабанчики на рудер и элеватор.

Переходим к установке сервоприводов и рулевых тяг.

Сервоприводы приклеиваю на термоклей.

Для сборки тяги нам надо все что на фото)))


Конструкция тяги.

Предварительно перед фиксацией качалки, надо установить нулевое положение сервомашинки.
Для установки ноля я использую радиоаппаратуру, можно воспользоваться снрвотестером (где-то лежит, в мастерской.

Провода сервомашинок которые будут управлять хвостовым оперением надо удлинить или использовать специальные удлинители.

Пропустил внутри фюзеляжа.

Сервомашинки клею на термоклей…


Установил тяги на рудер и элеватор

Приклеил детальки крыла и «спойлер»

Собираем стойки шасси.
Стойки из карбона очень жесткие, при не мягкой посадке модели боюсь стойки оторвутся с корнями.
Единственный их «плюс» то что они съемные.

Довольно симпатично смотрится.

Пора установить крыло


Идея сборки консолей классическая и довольно простая и надежная.

Устанавливаю консоль у фюзеляж, протягиваю кабель машинки во внутрь фюзеляжа.


Консоли крыла собираются на карбоновом лонжероне, фиксируются шурупами…

Провода внутри фюзеляжа под кабиной пилота, в этом месте установим позже приемник радиоаппаратуры.

Пора устанавливать электронику:
— БК мотор Turnigy D2836/8 1100 оборотов на вольт.
— Регулятор оборотов Turnigy plush 25А
— Сервоприводы TG9 — 4 шт.
— Аккумулятор lipo 2200mA 3S
— Радиоаппаратура подойдет минимум на четыре канала.

Мотор подобрал

Крепим мотор к мотораме


Подключил регулятор.

Подключил приемник

Аккумулятор 2200mA сюда как раз отлично подходит.

Модель готовая к полету.
Расходы на элероны и элеватор установил по 50%
Перед полетом проверяем ЦТ, он находится 75 мм. от передней кромки крыла.

На борт модели позже после первого облета установил камеру.


При посадке модели оторвал шасси (на видео заснято этот момент).
Итог, собрать модель мне не составило труда, все подходило в свои пазы.
В полете модель ведет себя довольно уверено, управляется легко и приятно, так что, могу рекомендовать модель как для профи пилотов так и для новичков после учебы на тренере.

Видео полет модели + камера на борту:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
