К заказу этого регулятора, меня натолкнул обзор уважаемого kirich. Поэтому, я сначала заказал точно такой же ШИМ регулятор, но потом для разнообразия закал и героя сегодняшнего обзора.
Заказ был сделан 29 октября, а ко мне в подмосковную Лобню он добрался только 3 декабря. Товар был упакован в стандартный пакетик с пупырками и обильно обмотан поролоном:

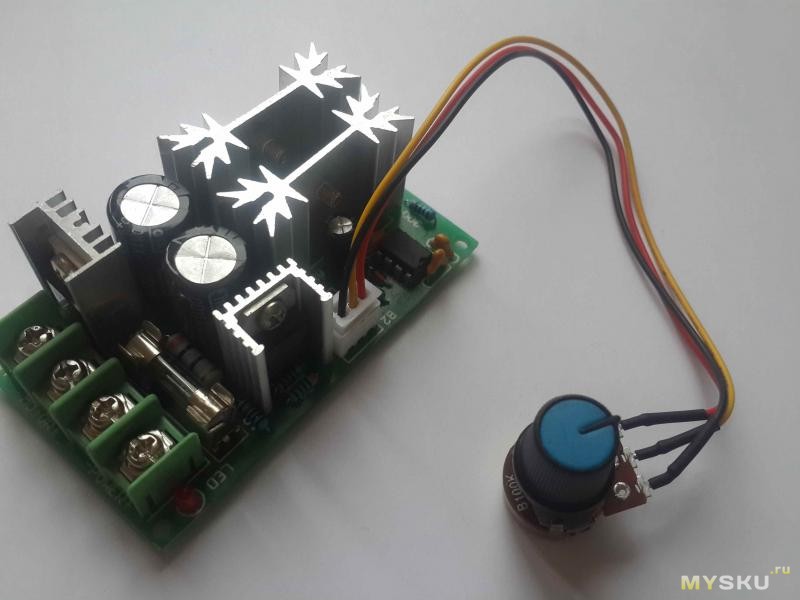

В комплекте только сама плата управления и переменный резистор на 100 кОм, который подключается непосредственно к плате разъемом HU-3 с длиной проводов 19 см, что вполне удобно для монтажа.



Пропайка силовых дорожек мне показалась просто ужасной. Не думал, что наши азиатские друзья буду экономить на припое. Также видно множество следов неотмытого флюса. Возможно это я такой везунчик:
На гуру пайки я не претендую, поэтому решил исправить немного ситуацию. Думаю если бы кому-то пришла плата после моих рук, от китайцев не особо отличили:
Регулятор построен на таймере NE555P, поэтому я думаю не имеет смысла рассказывать про всю схему, да и боюсь пока не хватит для этого знаний =).
Рабочий диапазон напряжения 12-60 Вольт и максимальный ток 20 Ампер. Кстати на одном из фото виден плавкий предохранитель номиналом на 20 Ампер, что по идее должно спасать от превышения номинального тока.
А теперь проверим его в работе. В качестве питания буду использовать старый БП от ноутбука на 19 Вольт и 4.74 Ампера, а мотор от какого-то шуроповерта на 18 Вольт:
Видео самой работы. Прошу прощения за небольшую тряску, т.к. снимал на телефон, а штатива для этого дела не имею:
Покупать или нет — дело каждого. Я покупал его для мини сверлильного станка, который надеюсь начать собирать в наступающем году. Конечно, в сети полно схем на эту тематику, но мне пока как новичку захотелось готового решения.
Всем спасибо за внимание, жду Ваших замечаний!
