Небольшой обзор приемника сигналов на основе RTL2832U: всеядного радиосканнера с программной обработкой. Программное обеспечение есть в свободном доступе и, что самое интересное, он работает под Android.
Радиосканнер RTL-SDR пригодится для сканирования диапазона и поиска нужных частот/каналов — с его помощью можно настраивать «китайские» рации, чтобы прошитая запрещенная сетка частот не оказалась для вас сюрпризом.

Ну и в принципе RTL-SDR — интересная вещь в себе. Есть масса статей и готовых инструкций по прослушиванию того, что вам нужно.

Вот такой радиосканер RTL-SDR можно приобрести (в данный момент он не в наличии). Представляет собой универсальный приемник для компьютера (с софтовой обработкой сигнала), который подойдет как для аналогового приема, так и для цифрового. RTL-SDR сделан в виде небольшого модуля с USB подключением и может быть интересен для общего введения в радиоприем, просто послушать и просканировать диапазон на предмет передач в эфире. Но, как правило, подобные приемники приобретают с конкретной целью.
В моем случае, это «глаза и уши» для контроля китайских раций. Очень часто при заказе с Али приходят Баофенги (и прочие) с зашитой сеткой частот, которая у нас становится нелегальной. И чтобы это не стало неприятным сюрпризом, перед прошивкой, лучше всего проконтролировать. Если у рации есть дисплей, то можно просто бегло посмотреть отображение частоты по каналам. А если дисплея нет (т.н. «детские» рации)? В этом случае, очень выручает простой и (относительно) недорогой радиосканер на основе RTL-SDR.

Рекомендации по приему диапазонов из описания лота:
FM radio: 87MHz-108MHz, select WFM.
Medium wave broadcast: 526.5kHz~1606.5kHz, AM.
Short wave broadcasting: 3MHz~30MHz, AM.
Airport tower frequency: 118MHz-135.975MHz, AM
Civil interphone frequency: VHF:136MHz-174MHz is NFM
UHF: 400MHz-470MHz is NFM
Amateur radio communication: short wave SSB: 10MHz below commonly used single sideband LSB; 10MHz above, often on the single side with USB.
Ultrashort wave radio: generally use NFM system, the frequency is 50-54MHz, 144-148MHz, 430-440MHz
Full range: 100KHz-1.7GHz

Дополнительная информация — примеры использования

-Listening to unencrypted Police/Ambulance/Fire/EMS/aircraft traffic control conversations.
-Tracking aircraft positions like a radar with ADS-B decoding.
-Scanning trunking radio conversations, cordless phones and baby monitors.
-Decoding unencrypted digital voice transmissions.
-Tracking maritime boat positions.
-Decoding POCSAG/FLEX pager traffic.
-Tracking and receiving meteorological agency launched weather balloon data.
-Receiving wireless temperature sensors and wireless power meter sensors.
-Listening to VHF amateur radio.
-Watching analogue broadcast TV.
-Sniffing GSM signals.
-Using rtl-sdr on your Android device as a portable radio scanner.
-Receiving GPS signals and decoding them.
-Using rtl-sdr as a spectrum analyzer.
-Receiving NOAA weather satellite images.
-Listening to satellites and the ISS, unencrypted military communications.
-Radio astronomy.
-Monitoring meteor scatter.
-Listening to FM radio, and decoding RDS information.
-Use rtl-sdr as a panadapter for your traditional hardware radio.
-Decoding taxi mobile data terminal signals.
-Use rtl-sdr as a true random number generator.
-Listening to amateur radio hams on SSB with LSB/USB modulation.
-Decoding digital amateur radio ham communications such as CW/PSK/RTTY/SSTV.
-Receiving digital radio monodiale shortwave radio (DRM).
-Looking for RADAR signals like over the horizon (OTH) radar, and HAARP signals

Комплект нехитрый: коробочка RTL-SDR USB приемника, внешняя антенна (SMA), кабель Mini-USB.

Внешний вид приемника RTL-SDR — простая коробочка из алюминиевого профиля с торцами-заглушками
Для «красивости» оклеена простой наклейкой с принтом

Для приема предусмотрены пара SMA коннекторов

На другом торце MiniUSB разъем для связи и питания и индикатор работы

Индикатор светит достаточно ярко (И противно голубым цветом). Для работы хватает 5В (даже от OTG разъема)

Размеры небольшие: примерно 8х5х2 см.

Для приема предусмотрена простая антенна, для серьезных вещей ее можно заменить любой под выбранный диапазон с SMA коннектором.

На коннекторах есть заглушки

Собираем, подключаем, ищем софт. Для тестов я использовал SDR Touch, но есть и другие варианты платного и бесплатного, под Android/Win/Linux программного обеспечения.

Основное использование в моем случае — со смартфоном.

Можно послушать радио

Софт простой, имеет даже спектроанализатор.

Скриншот программы с FM-радио

Работает прием RDS каналов

Для конкретной работы вбиваем частоту

И переходим в нужный диапазон для проверки раций.

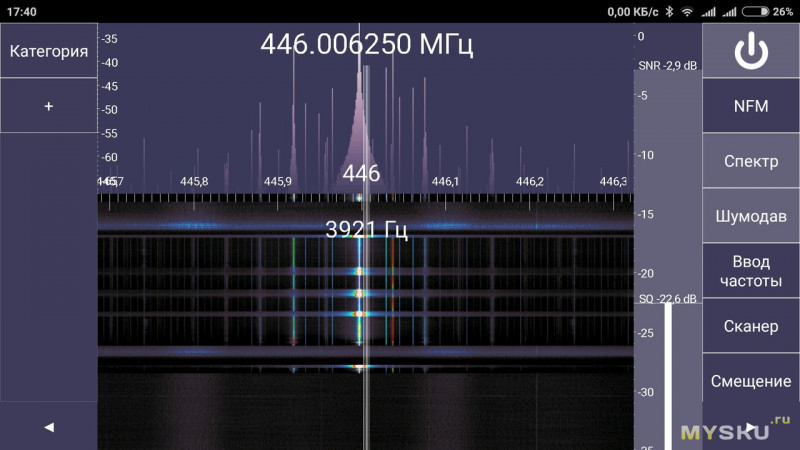

На фото «детская» рация Retevis RT35, одна из полученных по акции. На дисплее отображаются только номера каналов, но не частоты.

Прошиты они под «европейский» PMR

Аналогично, проверяются RT22

На всякий случай привожу сетку LPD диапазона (для двухдиапазонных раций).

Скриншот из программы.

В моем случае — на фотках есть сдвиг по частоте. Это уже требуется калибровка самого RTL-SDR, сдвигает на одну и ту же частоту.

Теперь по железу.
Как я уже сказал, корпус сделан из профиля.

Внутри на большой плате с разведенными приемными каналами присутствует просто напаянный модуль от «свистка» RTL.

Элементов минимум, присутствует только широкополосный приемник RTL2832U для обработки. Остальное — софтом на компьютере.

Обратная сторона платы

На фото видны откусанные выводы USB коннектора «свистка».

Коннекторы SMA

В качестве тюнера стоит R820T2

В качестве демодулятора Realtek RTL2832U

Вообще данные приемники сигналов на основе RTL2832U имеют огромный потенциал с учетом софтовой обработки сигналов.
Энтузиасты получают потрясающие результаты (вплоть до кандидатских диссертаций). Ниже пример пассивного локатора на основе двух таких приемников (с общим кварцевым генератором).

Радиосканнер RTL-SDR оказался интересным приемным устройством. Если хочется экономии — можно взять версию в корпусе «свисток», он также идет с внешней антенной, или взять RTL-SDR кит для самостоятельной пайки и сборки. Он дешевле почти в два раза.

От себя добавлю пару моментов.
Если ищете необычный софт — готовьтесь к сложностям. Все функции радиосканнера официально не поддерживаются и софт любительский. В большинстве своем не работает под Win10, есть и другие проблемы с совместимостью.
Если приобреnаете дешевый «свисток» (наподобие вот такого USB 2.0 Digital DVB-T SDR DAB FM HDTV TV Tuner Receiver Stick за $10), то нужно предварительно уточнить установленный чип RTL2832U — встречаются несовместимые варианты.

Из минусов отмечу сильное влияние «железа» на прием: прогрев и нестабильность кварцевого генератора в приемнике. Встречал отзывы, что с прогревом «уходит» частота приема.
