Соединительный кабель-удлиннитель USB 2.0 M/F длиной 17 см. Не рекомендуется к применению!

Опубликовал | 27.11.2017

Кабели-удлиннители с одиночным USB-разьемом применяются не так часто, как удлиннители розеток на 220В, или те же USB-hub, но иногда их применение оправдано спецификой оборудования и просто для удобства.
Для чего и был заказан такой соединительный кабель-удлиннитель USB 2.0 Тип А, M/F. Добавил ли он удобства и какие сюрпризы поджидали — рассмотрим…

USB кабель- удлиннитель длиной 17 см с разьемами USB 2.0 тип A male — USB 2.0 тип A female заказывался с определенной целью и определяющим стала картинка в карточке товара:

Характеристики товара:
Brand Name:None
DIY Supplies: Electrical
Output Type: 5V 12V
Model Number:JW-USBXIAN-19CM
т.е. планировался заказ USB-тестера J7-4T у продавца из обзора lexus—08 Электронная нагрузка с логгированием и адаптеры для подключения кабелей: в помощь обзорщику и тестеру и попутно решил заказать и это кабель для удобства подключения тестера и возможности просмотра показаний тестера при проверке зарядных устройств непосредственно на автомобиле (при их подключении в гнездо прикуривателя).
Необходимые устройства и провода-кабели были заказаны и в два прихода пришли, поэтому проверку удлиннителя не удалось провести сразу. Цена на момент заказа 27, 94 руб., доставка 68,96 руб., итого 96,90 руб.

Кабель удлиннителя на поверку оказался толщиной 5 мм (внушающий доверие), маркировка на кабеле: ZL USB 2.0 AWM 2725, полная длина 16,3 см

Надеялся, конечно, что придет кабель, возможно 20-21 AWG (на линии зарядки), ну раз пришел 25 AWG — хотя бы параметры решил проверить, насколько все плохо или хорошо.

При проверке использовались устройства из той же посылки:
USB OLED display tester J7-4T,
USB DC регулируемая нагрузка 35 Вт,

и имеющийся (что было под руками) Преобразователь напряжения 12-5 В

Нагружал через 0,5 А до 2,5 А (на нагрузке 2,5 А кабель ощутимо нагрелся за 5 минут).

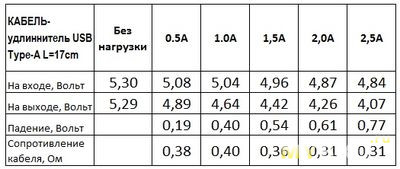

По результатам составлена табличка:

Итог: сопротивление 16-сантиметрового кабеля = 0,35 Ом (взято среднее по результатам замеров и расчетов), что на длине 1 М составит (0,352/16*100) 2,20 Ом, что соответствует скорее кабелю AWG 38-39.
Падение напряжения на этом кабеле длиной 16 см на токе 1А составило 0,40 Вольт.
Повышенное сопротивление на разьемах отбросились сразу — все соединения новые, а проверка под нагрузкой 2,7 А в течение 15 мин показала — греется только кабель, не разьемы.

Вскрытие только подтвердило результаты замеров: внутри толстой изоляции основного кабеля — четыре почти одинаковых провода с очень жесткой (типа полиэтилена) изоляцией и тоненькими жесткими проводками (по 7-8 в каждом), только по цвету напоминающими медь. Никаких оплеток/экранов нет и в помине, корпуса разьемов ни к чему не подсоединены.

Вывод: кабель маркировке не соответствует и вряд ли применим в качестве удлиннителя тестера для проведения замеров, т.к. погрешность, вносимая им при его использовании, превышает все мыслимые пределы. Вместо проводов на линии зарядки по маркировке 25AWG, в кабеле намного более тонкие, соответствуют примерно AWG 39, не медные.

PS: надеюсь, кому-то поможет этот обзор и предостережет от неудачной покупки.
