Электронный замок с сенсорной RFID панелью – ограничиваем доступ к своей мастерской.

  • Цена: 51$(купон в конце обзора)

Всем привет. У вас есть друзья, которые постоянно что-то просят или берут без разрешения? А жена, которая помешана на чистоте и ей просто необходимо было разгрести мусор на столе — макетка, ардуина, пара шилдов, с настройкой которых ты возился несколько дней?
Устали винить членов семьи в исчезновении всякой мелочевки из своего ящика? Решить все эти проблемы можно с помощью обычного дверного замка, который в хоз магазинах стоит от 200 рублей. Ну или купить сабж, который в глазах гостей превратит ваш кабинет в секретную лабораторию =). В зависимости от настроек пропуском может быть ключ-карта, пинкод, карта+пинкод.

Доставка заняла месяц, да, получил давно, все руки не доходили =)

Упаковка и внешний вид
Как всегда черный пакет

В нем 3 коробочки и 6 ключей

Не хватает кнопки и 4 ключа, но думаю они исчезли во время доставки через вот эту «дырочку»

Из всех упаковок принт есть только у блока управления.

Вот, собственно, и он

Сзади выходит провод и виднеется фоторезистор. Провод намертво залит компаундом.

Сенсорная панель пластиковая, с защитной пленкой. Не стал ее снимать

Взвешиваем, около 270 грамм. Корпус алюминиевый, задняя пластина стальная, довольно жесткая.

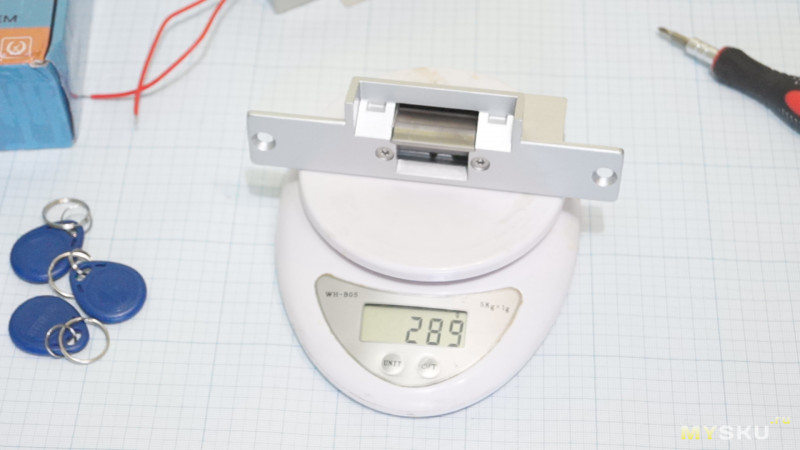

Замок тоже не отстает — 290 грамм

Ну и блок питания около 330 грамм.

Увесистый наборчик, никакого пластика в корпусах — только хардкор =)

Макулатура
Замок. Он бывает двух типов:
Нормально открытый(NO) — при отсутствии питания язычок свободно гуляет.
Нормально закрытый(NC) — при отсутствии питания язычок заблокирован.


Схема подключения блока питания. Муська поворачивает сама на бок, извиняйте.

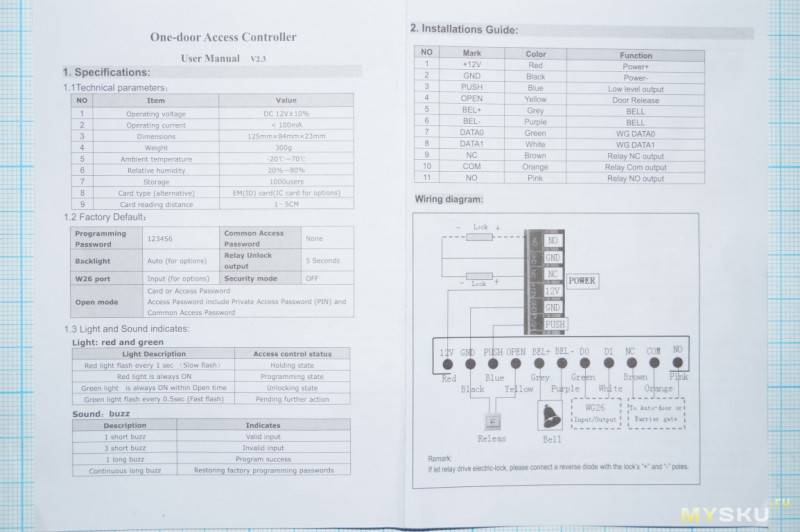

Ну и блок управления. С одной стороны список команд, с обратной — распиновка проводов.

Судя по схеме, к нему можно подключать дополнительные модули авторизации.

Далее спойлеров не будет, т.к. в картинках невозможно показать работу, поэтому распишу основной функционал, а как работает на практике можно будет посмотреть в видео ближе к концу обзора.

Подключение проще некуда.

Питаем блок питания от сети, далее расправляем охапку проводов от блока управления и подключаем:
"+" — красный
GND("-") — черный и один из проводов кнопки открытия
PUSH — синий и второй провод кнопки открытия
Управление осуществляется всего тремя проводами, замок подключается к блоку питания, в котором установлено реле помощнее.
Логика подключения лично мне чужда. У меня Нормально Открытый(NO) замок, соответственно я его накинул на клеммы NO.
Но судя по всему, NO означает, что в режиме закрытия напряжение не подается. Ну или тупо перепутали надписи. Перекинул на NC и все заработало как надо.
Остальные провода могут использоваться для подключения дополнительных средств авторизации и для управления блоками автоматических дверей/шлагбаумов. Чуть не забыл за серый и фиолетовый провода — они служат для подключения звонка, на сенсорной панели есть соответствующая кнопка. При нажатии выдается напряжение порядка 3 мВ, так что просто повесить любую свистелку нельзя, но нам звонок и не обещали.

Настройка:

Первым делом мы должны сменить стоковый пароль администратора(не критично). Во время настроек мы всегда должны начинать ввод с "#" и заканчивать ей же.
# Текущий пароль администратора(ПА) # 0 новый пароль #
Остальные команды:
# ПА # 1 прочитать ключ/карту # — добавляем ключи, можно по несколько штук за раз.
# ПА # 3 прочитать ключ/карту… ввести пин # — добавляем одного пользователя, присваивая ему карту и пин-код(3-6 символов). Далее пользователь сможет входить используя одно из двух по своему усмотрению(по стоку). Можно сменить пин-код если в течении 5 секунд после открытия двери нажать и удерживать #, а после того как индикатор замигает зеленым, ввести новый пин # новый пин #
# ПА # 5 xx #хх — время удержания замка в открытом состоянии. Комплектный блок питания игнорирует это значение и опирается на свой настраиваемый таймер, хотя блок управления и выдает сигнал положенное время.
# ПА # 6 хх # — настройка типа доступа. 01(только карта)/ 02(карта или пин-код)/03(и карта и пин-код)
# ПА # 6 04 # — разрешить использовать для чтения(выход W26). Немного не понятно, похоже работа совместно с другими считывателями, но не понятно в качестве приемника или передатчика.
# ПА # 7 хх # — «антивзлом». 01/02(защита от подбора пина/карт) и 03/04(защита при снятии панели со стены).
Защита от брута — блокировка на 5 минут после 10 неудачных попыток ввода ключа/пин-кода.
Защита при снятии панели — если фоторезистору становится слишком светло, блок управления пищит(не очень громко) и блокирует ввод ключей/пин-кодов/пароль администратора пока корпус не вернут на место.
# ПА # 8 хх # — подсветка панели. 01(вкл)/02(выкл)/03(авто)
# ПА # 8 99 # — сброс настроек модуля(не пользователей)
# ПА # 21 новый общий пароль доступа # — аналог пин-кода, можно выдать доверенным лицам и сменить при измене, в отличие от пин-кодов, он может быть только один.
# ПА # 22 пин-код # — добавление пользователя по пин коду. Для неудачников, которым не хватило ключей.
# ПА # 23 номер ключа # — добавление пользователя по номеру ключа
# ПА # 24 номер начальной карты количество # — добавление нескольких ключей. Отсчет от введенного номера, количество — четырехзначное число. Например, команда:
# ПА # 24 1234567800 0040 # добавит 40 ключей с номерами 1234567800 — 1234567840.
# ПА # 40 0000 # — Паяльник лежит не на своем месте? Удаляем всех пользователей на время расследования.
# ПА # 41 прочитать ключ # — удалить пользователя его же ключем.
# ПА # 42 номер пользователя # — удалить пользователя по его номеру. Присваивается по порядку, начиная с 0001, удаленные игнорируются.
# ПА # 43 номер ключа # — удалить пользователя по номеру ключа.
# ПА # 44 пин-код # — удалить пользователя по пин-коду.
# ПА # 45 1111 # — удалить все пин-коды.
# ПА # 91 прочитать MAC прочитать MDC # — выбираем два избранных ключа и добавляем им функции менеджера добавления и удаления ключей. В данном случае они заменяют функцию #АП#1прочитать карту#.
Пример: подносим MAC, регистрируем новые ключи и снова подносим MAC — карты добавлены. Удаляется аналогично, с использованием второго ключа MDC.
Фуух, вроде по функционалу расписал, что там дальше то, разборка?
Провод блока управления, как и говорил ранее, залит компаундом намертво, благо к плате подключается по-человечески, через коннектор.

Пайка аккуратная, отсутствующих элементов не обнаружено. Видна уплотнительная резинка по периметру задней крышки.

Сердце — микроконтроллер STC11F16XE


Есть разъем для программирования

Реле стоит с запасом, учитывая характеристики замка. Так же видно фоторезистор и обильно залитый герметиком тач.

Блок питания.
Так же все аккуратнено

Даже приклеили отдельный радиатор на шим контроллер с диодом.




Слева вверху подстроечник времени открытия реле.

А вот замок я не смог разобрать, т.к. в наличии только мелкие «звездочки», но думаю ничего сверхъестественного мы бы не увидели — соленоид и блокирующий механизм.
Температура:
Блок питания и управления после нескольких часов работы остались холодными, замок из за своих особенностей постоянно в работе и нагрелся до 37,3 градусов.
Кому недостаточно текста — я подготовил коротенький видеоролик. Смотреть с 9 минуты =)

Итоги:

Я хотел прикупить еще и нормально закрытый замок, наткнулся в магазине на похожий набор от 5600 рублей за кнопочную панель с RFID и до 20, так что сравнивая с нашими ценами, вроде недорого. Так же панели продаются отдельно, начиная от 10$ за простенькую, вместо комплектного блока питания можно использовать свой + реле, дабы разгрузить модуль управления. NC замки в сети от 2$ за горсть небольших или пару средних. В итоге можно очень хорошо сэкономить.
NO замок я выбрал сам, т.к. устанавливать планирую в доме и при отключении света в кабинете все равно нечего делать, к тому же никто не запрещает использовать портативные источники питания вместо комплектного блока.
На данный момент единственный минус — дверь кабинета тоньше накладки, а это значит, что край будет так или иначе выступать или дверь придется углублять в короб. Поэтому и тестировал макет. Но в этом сам виноват — никогда не вникаю в размеры(не будьте как я), придется поискать тоньше или устанавливать в гараж.
Кстати, об уличной установке — влагозащита действительно неплохая, правда уплотнительная резинка не полностью замыкается на нижней части. Возможно это сделано специально для избежания накопления конденсата, но в люки подводных хранилищ установка уже нежелательна. Корпус можно назвать антивандальным — все кроме сенсорной панели металлическое, пластина для крепления на стене довольно крепкая, с 6 точками фиксации.
Единственное — замок не выглядит очень надежным и если в помещении можно смело ставить(обычную межкомнатную дверь можно вынести с любым замком), то на улице нужно что-то более массивное.
Отдельно плюсы и минусы в столбик расписывать не буду, чтобы Вы могли составить собственное мнение.

Купон на скидку 10%: Elec

Ну вот и всё, надеюсь обзор будет полезен =)

Если возникли вопросы, не стесняйтесь, я всегда с удовольствием отвечаю на объективные комментарии.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
