Мультиметр HY-19E на 200000 отсчётов. Оно надо?

Думаю, что этот мультиметр подразумевался как альтернативная замена UT61E. Посмотрю, все ли удалось производителю сего чуда?

Если глянуть на картинку магазина, которую видел не так давно, то за такую цену брать можно/нужно.

Вот только подобные ценники появляются, когда товар уже распродан.

Распаковка.

Прислали в невзрачной коробке.
Мультиметр был без чехла, просто в целлофановом пакете.

Как и всё остальное.

В комплект поставки входят:
— мультиметр
— щупы
— термопара
— инструкция
— батарейка.
Инструкция на английском (на трёх листах формата А4). Можно глянуть скан инструкции к мультиметру. Возможно, кому-то пригодится.

Внешний вид.
Этот мультиметр чуть больше средних размеров.
Дисплей был без защитной плёнки.

Чисто внешне и по размерам не сильно похож на всем хорошо известный мультиметр UNI-T UT61E, обзор про который делал в прошлом году.

По размерам мультиметр чуть больше и дисплейчик тоже.
Имеется и паркинг для щупов и место для подвеса (в отличие от конкурента).

Взвесил. 323 г. (без батареек).

Имеется откидная подставка. Подставка свободная, никак не фиксируется. Просто откидываем до упора и ставим прибор. Фиксируется только в походное состояние.

«Силиконовый чехол» достаточно мягкий.
Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы.

Что куда вставлять, всё нарисовано.
Разрядность дисплея: 20000 (19999) отсчётов с плавающей точкой.
Контрастность цифр на твёрдую четвёрку. Вид сверху немного уступает.

Щупы.
Щупы более мягкие, если сравнивать с UNI-T.

Длина 110 см от кончика до кончика.

Подключил к UNI-T UT61E. Сравнил сопротивление щупов.
Слева комплектные от UNI-T, справа – тот же прибор, но щупы от HY-19E. В этом плане они равнозначны.

Для щупов имеется паркинг.

Батарейный отсек.
Батарейный отсек закрыт крышкой, которая спрятана под откидывающейся подставкой.

Крышка крепится при помощи полноценного винта. В ответной части бронзовая втулка.
Прибор запитывается от батареи формата 6F22.

Батарейный отсек не продуман. Сослепу можно и неправильно вставить. Защиты от дурака не предусмотрено, у UNI-T в этом плане намного лучше.

«Потрошка».
Перехожу к разбору. Сначала снял чехол.

Открутил 4 самореза.

Чтобы посмотреть на переключалку, пришлось открутить ещё 8 саморезов.
На обратной стороне платы каких-либо деталек не обнаружено.

Эту операцию необходимо проделать для более надёжной работы в будущем. Дорожки переключателя не смазаны, хорошо видно на отсвет.
Все мультиметры, рассмотренные мною в последнее время, по своей структуре очень похожи. Деталей минимум.

Предусмотрена подсветка дисплея, что отличает прибор в лучшую сторону.
В качестве «мозга» две микросхемы типа «клякса». Прибавит ли это ума?

В МС памяти (24С08) записаны все калибровочные коэффициенты. Точность измерения зависит от дяди Ляо, который их туда вписывает (как в большинстве современных мультиметров, и UNI-T в этом плане не исключение).

По токовым входам стоят предохранители на 200 мА 250 В и на 10 А 250 В.

И всё же, что он (мультиметр) может?

Возможности.
Обозреваемый девайс может измерять постоянное и переменное напряжение (True RMS); ток; частоту, скважность; температуру; сопротивление, «прозванивать» цепь на обрыв и проверять полупроводники, измерять ёмкость; а также искать скрытую проводку.
При включении мультиметр засвечивает все возможности дисплея.

Теперь про возможности самого мультиметра.
Поворотный переключатель является не единственным элементом управления. На передней части прибора шесть кнопок выбора функций.
1. Переключение функций «SELECT» (жёлтая кнопка)
а) В режиме измерения напряжения (mV) и температуры нажатием кнопки «SELECT» производится переключение между измерением постоянного и переменного сигнала, переключение между градусами Цельсия и Фаренгейта.
б) Производится переключение между режимами измерения сопротивления, «прозвонки» цепей, проверки диодов и измерения ёмкости.
в) В режиме измерения силы тока производится переключение между измерением постоянного и переменного сигнала.
2.«☀/HOLD» Режим фиксации данных/Подсветка
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
в) Удерживание кнопки чуть более секунды включает/отключает подсветку. Либо она отключается автоматически через 15 секунд.
Подсветка качественная.

У UNI-T подсветка отсутствует в принципе.
3. Переключение пределов измерения («RANGE»)
а) Для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный.
б) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» чуть более секунды.
4. «REL» Относительные измерения
Переводит прибор в относительный режим измерений.
5. «Hz/%»
а) В режиме измерения частоты переключает на измерение скважности.
б) В режиме измерения переменного напряжения и тока переключает на измерение скважности. При этом дополнительный дисплей частоты гаснет.
В режиме измерения частоты мультиметр максимально смог измерить 20 МГц. Именно такой предел и заявлен. При попытке подать на вход более высокую частоту высвечивает перегрузку.

6. «PEAK». Измерение минимальных и максимальных значений
а) Функция измерения минимальных и максимальных значений может использоваться в режиме измерения переменного напряжения и силы тока.
б) Для отображения максимального значения в режиме измерения необходимо нажать кнопку «PEAK»
в) Повторное нажатие на кнопку переводит прибор в режим измерения минимальных значений.
г) Для отключения этой функции необходимо удерживать кнопку «PEAK» чуть более секунды.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт несколько писклявых сигналов, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать кнопку «SELECT», «HOLD» или «PEAK».
Имеется контроль состояния батареи.
Аналоговая шкала присутствует. Но это отдельная тема

Перехожу к определению/сравнению точностных характеристик.
Сразу предупрежу, все приборы, при помощи которых буду определять точность, имеют действующие свидетельства о поверке. Единственный прибор без свидетельства – генератор. Он мой, но я его тоже тестировал и делал обзор, показаниям можно доверять.

Измерение постоянного напряжения.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 200mV/2V/20V/200V +-(0.05%+5); 1000V +-(0.08%+10).


Постоянку измеряет просто отлично.
Формально поддиапазона 20 mV нет. Фактически он есть, и измеряет прибор на этом пределе очень точно.
У UNI-T диапазон 20 mV отсутствует. Соответственно и точность измерений мелких напряжений у UNI-T на порядок хуже. На остальных диапазонах присутствует среднестатистический разброс в точности.

Измерение переменного напряжения.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 200mV/2V/20V/200V +-(0.06%+25); 750V +-(0.8%+15).


Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы (10 В) от 10 до 1100 Гц.
Измеряет мультиметр очень хорошо на всех поддиапазонах. Реальная погрешность измерения в несколько раз меньше допустимой.
И на переменке у UNI-T диапазон 20 mV отсутствует. Соответственно и точность измерений на порядок хуже. На остальных поддиапазонах приблизительно одинаково.
При измерении переменного напряжения и силы тока появляется дополнительный дисплей измерения частоты (приятная фишка).
При измерении переменного напряжения всех в бОльшей степени интересует погрешность измерения сетевого напряжения. Подал 230 В с установки.

Для работы не так давно заказал на Алиэкспресс мультиметр UNI-T (в официальном магазине). Вот такой экземпляр мне достался (брешет зараза). У HY-19E очень даже неплохо. Максимально ошибается на 0,1 В.
В положении переключателя «~V» может измерять частоту до 50 кГц без боязни спалить мультиметр. На этой частоте мультиметр не в состоянии измерять напряжение адекватно (как и все любительские мультиметры, UNI-T не исключение). Поэтому при такой частоте на большой дисплей лучше не смотреть.

Постоянный ток.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 200µA/2000µA +-(0.5%+4); 20mA/200mA+-(0.8%+6); 10A +-(1.0%+6).


С током дела обстоят чуток похуже. Но… В заявленную погрешность вкладывается с большим запасом. Кстати результат чуть лучше, чем у UNI-T .

Измерение переменного тока.
Заявленная погрешность:
AC Current: 200µA/2000µA +-(0.5%+4); 20mA/200mA+-(0.8%+6); 10A +-(1.0%+6).

Установки, удобной для считывания показаний, не имеется. Просто проверил на Энергоформе и Энергомониторе. Установки тоже поверенные.
На пределе миллиамперы.

На пределе Амперы.



В заявленную погрешность вкладывается с запасом.

Измерение сопротивления.
Перехожу к измерению сопротивления.

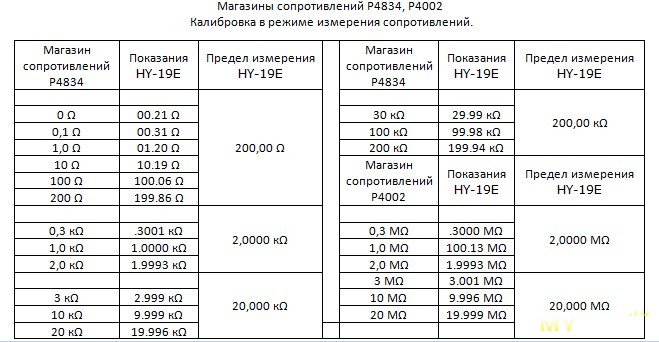

Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 200Ω +-(0,3%+10); 2kΩ/20kΩ/200kΩ/2MΩ +-(0,3%+5); 20MΩ +-(1,2%+25).


Очень хороший результат. Погрешность измерения доли процента. В целом сопротивление измеряет хорошо. Чуть получше, чем у UNI-T. Вот только UNI-T берёт до 100 МОм

Измерение ёмкости.
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность:
Capacitance: 20nF/200nF/2µF/20µF +-(3.0%+20); 200µF/2000µF +-(5.0%+10).

Магазин имеет начальную ёмкость. Её необходимо учитывать при измерении малых величин.

В пределы допустимой погрешности вкладывается с запасом. Тоже среднестатистический результат.
Большие ёмкости измеряет с задержкой.

Эту ёмкость измерял 8 секунд.

Прозвонка.
Прозвонка диодов, измерение сопротивления и пищалка разнесены в разные режимы. Для выбора режима используем жёлтую кнопку. При прозвонке цепи на разомкнутых щупах 0,998 В. При прозвонке диодов 3.244 В (с аккумулятором). Это реально измеренные показания.
Светодиоды подсвечиваются.

Вот только падение напряжения не показывает.
При прозвонке цепи тормознутости нет, пищалка громкая. Для тех, кому критичен этот показатель, посмотрите видео.
Аналоговая шкала полный отстой. Лучше б её не было, тогда может и внимания никто бы не обратил. Про неё и написать нечего.

Прибор может измерять частоту. Раз есть, проверю.

Измерение частоты.
Подключил к генератору MHS-5200A. Это единственный прибор без сертификата о поверке. Поэтому каждый относится к последующим измерениям по своему усмотрению.
Генератор может выдавать частоты до 25 МГц. Девайс измеряет до 20 МГц.
Точность измерений тоже проверил. Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 10Hz/100Hz/1kHz/10kHz/100kHz +- (0.01% + 3d); 1MHz/20MHz +- (0.8% + 15d).

Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.

Может измерять температуру.

Термопара стандартная К-типа.

Здесь тоже всё среднестатистически.
Температура подмышки.

И этот мультиметр может измерять среднеквадратичное значение переменного напряжения (функция True RMS).
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 50Гц.
Сначала подал синусоиду.

Затем подал меандр (прямоугольный). Входы/выходы приборов соединены параллельно.

И, наконец, пилу.

Обычные мультиметры на таких формах сигнала начинают сильно врать.

Добавили ещё одну опцию.

Может искать скрытую проводку.
Главное, чтоб кабель был под напряжением. Ищет неплохо. Спокойно определяет на глубину до 4 см.
Если ничего не видит (EF), то молчит. Если что-то заметил, начинает пищать. По мере приближения к объекту интенсивность нарастает. На экране при максимальном приближении засвечиваются четыре чёрточки.

Есть особенность, для лучшего обнаружения прибор нужно поставить на левое ребро. На видео всё есть.

Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Плюсы:
•Качественная подсветка шкалы, но время свечения всего 15 секунд.
•Не тормозит при прозвонке.
•Подсвечивает светодиоды при прозвонке, но не показывает падение напряжения.
•Измеряет большие ёмкости минимум до 4300мкФ (возможно и больше, не проверял).
•Автоматический выбор пределов измерения (с возможностью отключения этой опции).
•Автоотключение. Прибор выключится через 15 минут.
•Высокая точность прибора. Намного выше заявленной.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
•Разрядность дисплея: 20000 отсчётов с плавающей точкой.
•True RMS.
Минусы:
•Аналоговая шкала полный отстой.
•Батареи питания формата 6F22.
•В качестве «мозга» микросхемы типа «клякса».
•Нет кнопки включения/выключения. Выключается крутилкой.
•Не поддерживает связь с компьютером (в отличие от UNI-T).
По поводу плюсов и минусов. Я указал их с высоты со своей колокольни. По поводу «клякс» имею печальный опыт. По поводу крутилки тоже имею своё твёрдое убеждение и опыт общения. Допускаю, что кто-то имеет своё видение. Я не против. Но это уже будет ваша история.
Небольшой вывод в конце, буду сравнивать с UNI-T:
Прибор оставил приятное впечатление. Добавилась опция измерения температуры и поиска скрытой проводки. Точность измерений приборов приблизительно на одном уровне и от названия не зависит. Всё зависит от тех коэффициентов, что вложили в МС памяти (точнее от добросовестности работника, что занят на этом этапе). Если говорить про конкретно тот прибор, что я рассмотрел, мне достался экземпляр по точности измерений превосходящий (хоть и не намного UNI-T из моего обзора). НО… Аналоговая шкала просто убила. НУ ЗАЧЕМ?..
Ещё один отличительный минус — не поддерживает связь с компьютером.
Отличительный плюс – цена на китайском рынке значительно ниже.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал. Ну а вывод делать вам. Для думающего человека информации более чем достаточно. Для тех, кто думать не умеет — этот мультиметр ни к чему, есть варианты попроще и подешевле.
Теперь всё.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
