Под катом — сравнительный обзор более продвинутого аналога и небольшая лабораторная работа.
Как и его младший брат Х5, PCCooler Donghai X6 поставляется во внушительной коробке
Полиграфия на коробке выполнена в тёмных тонах, на изображение находящегося в ней изделия нанесён глянец. Сама коробка изготовлена из гофрокартона и заметно прибавила в габаритах — если прежняя имела размеры 170х115х218 мм, то теперь она потолстела до 170х148х218 мм.
Сверху коробка всё так же снабжена вытяжной полиэтиленовой ручкой для удобства переноски.
Заявлена поддержка платформ Socket 775/115X/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+. Поддержка AM4 не заявлена, хоть на странице товара и указано обратное.
Поднимем крышку.
Если внутри коробки младшей модели находился экологичный картонный ложемент, упакованный в полиэтиленовый пакет для защиты от влаги, то теперь нас встречает вложенная коробка с пакетиком с аксессуарами.
Нормально доехать ей не удалось — помяли выдвижной ручкой.
Сам кулер зажат между двумя пластинами-распорками из вспененного материала.
В пакетике с аксессуарами находится буклет-инструкция по установке, крепёжная рамка, четыре пластиковых штыря, разветвитель для питания 4-pin вентиляторов и шприц с термопастой.
Для его содержимого заявлены содержание целых 25% серебра, тепловое сопротивление не более 0,06 К/Вт и теплопроводность более 7,5 Вт/(м*К). Для сравнения — теплопроводность пасты КПТ-8 составляет 0,65-1 Вт/(м*К) в зависимости от температуры.
Шприц облеплен этикеткой, не дающей видеть остаток содержимого, на самом деле он заполнен примерно наполовину.
Радиатор состоит из 40 алюминиевых пластин толщиной 0,3 мм, насаженных с интервалами в 2 мм на 5 медных тепловых трубок диаметром 6 мм и окрашенных в отличие от младшей модели в чёрный цвет.
Этот пакет обдувается уже не одним, а двумя вентиляторами размера 120х120х25 мм.
Вентиляторы сделан из дымчатой пластмассы и крепятся к радиатору через мягкие прокладки парой проволочных скоб каждый. Они поддерживают управление частотой вращения с помощью сигнала PWM.
Начиная с напряжения 2,9В начинают светиться 4 синих светодиода, расположенных на статоре вентилятора, а с напряжения 3,2В вентиляторы начинают вращаться. До напряжения 9,5В они, на мой слух, практически бесшумны.
Основание кулера выполнено по технологии прямого контакта — трубки впрессованы в подошву и затем обработаны до плоской поверхности. До установки на основание наклеена защитная пластиковая плёнка. Не забудьте её снять перед сборкой.
Так как трубки не перекрывают всю площадь основания и оставляют возможность соприкосновения алюминиевой подошвы с крышкой процессора, то применение жидкометаллических термоинтерфейсов типа Coollaboratory Liquid Pro/Ultra или ЖМ-6 с этим кулером не допускается.
Потому что алюминий эта смесь сжирает чуть ли не со свистом:
На основании заметны следы фрезы.
Отпечаток термопасты на основании после его установки на зеркало. На мой взгляд, достаточно ровный.
Почему основание кулера не должно быть плоским.
Крепление кулера совершенно идентично младшей модели(естественно, за исключением цвета). Риск прогиба материнской платы никуда не делся
На платформы AMD кулер ставится сходу, а вот для его установки на Intel нужно предварительно использовать прилагаемую в комплекте рамку.
Она ставится на материнскую плату и защёлкивается в четырёх крепёжных отверстиях.
При этом зажимной рычаг разъёма упирается в рамку и замена процессора без её снятия будет невозможна.
После чего защёлки рамки расклиниваются изнутри имеющимися в комплекте поставки пластиковыми штырями.
И за её наружные выступы зацепляются крепления самого кулера.
При этом может блокироваться ближний к процессору слот оперативной памяти.
Верхняя часть кулера по-прежнему закрыта чёрной пластиковой накладкой, закреплённой четырьмя саморезами.
Под ней находятся верхние концы тепловых трубок
В принципе, эту накладку можно снять и уменьшить высоту кулера на пару миллиметров, но он и так помещается даже в Codegen-образные корпуса полной шириной 180 мм(хоть и впритык).
В темноте работающий кулер выглядит вот так:
Синяя подсветка, конечно, вещь спорная, но мне она пару раз помогала вовремя обнаружить ненормальную работу кулера и принять соответствующие меры;)
Вентиляторы такие же, как и на модели Х5. Таблица зависимостей скорости вращения и потребляемого тока от напряжения выглядит практически идентично.
Построенные по таблице графики зависимостей:
Дальнейшее тестирование проведём на процессоре AMD Athlon 64 X2.
Его TDP по данным AIDA64 составляет около 70 Вт.
Для сравнения параметров в нём будут участвовать боксовый кулер от AMD, снабжённый четырьмя тепловыми трубками, и младшая модель — PCCooler Donghai X5. В качестве термопасты будем использовать КПТ-8, а в качестве источника данных о температуре — утилиту AIDA64. Нагрузку на процессор создадим при помощи встроенного в AIDA64 стресс-теста.
Замеры производились на открытом стенде.
Температура воздуха в помещении замерялась термометром ТМ8 и составила 25 градусов.
Кулеры Donghai X5 и Donghai X6 испытывались в оснащении одним и двумя вентиляторами каждый(1F и 2F на диаграммах соответственно).

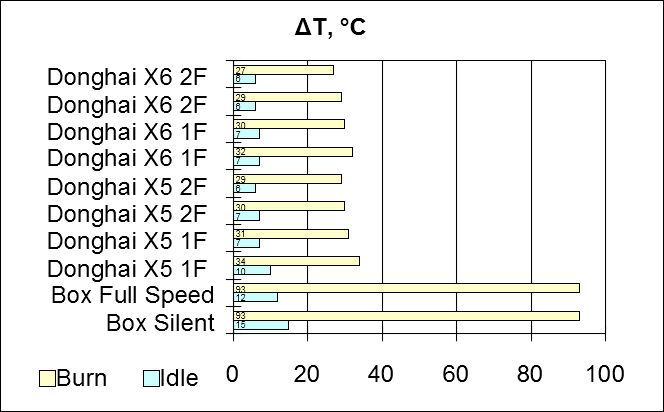

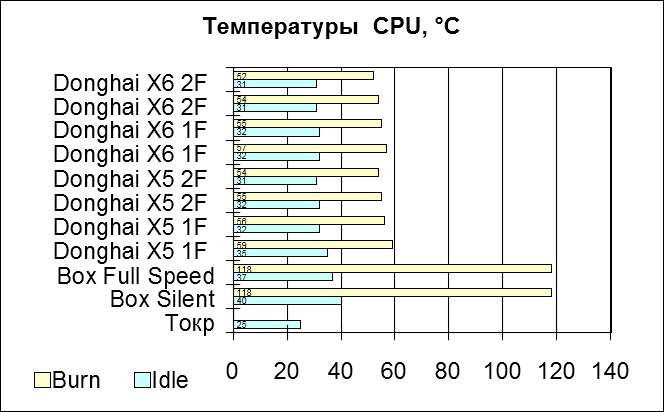

По результатам измерений построены диаграммы.
Вывод: Обращает на себя внимание высокая температура процессора в стресс-тесте при охлаждении боксовым кулером. Фактически, система не смогла пройти стресс-тест, даже при отключенной автоматической регулировке частоты вращения вентилятора отключаясь из-за перегрева.
При испытании кулеров от PCCooler зачернённый радиатор при прочих равных условиях показывал результаты, на 1-2 градуса лучшие относительно его светлого аналога. Очевидно, не зря в расчётах радиаторов учитывается коэффициент черноты их поверхности.
Стоят ли эти -1-2 градуса +15 долларов? Не уверен. Да и вопросы к сроку службы вентиляторов никуда не делись. Хотя, если есть купон или поинты в достаточном количестве, то почему бы и нет?
