Hikvision DS-2CD2085FWD-I или камера наблюдения с разрешением 8 мегапикселей

  • Цена: $139.99 (с купоном + 14.24 доставка)

У меня уже есть пара обзоров камер Hikvision, в которых я рассказывал о трех моделях. Вообще когда меня спрашивают, камеры какого производителя лучше применить, то примерно с шансом в 90-95% я скажу что лучше брать Хик, и тому есть свои причины.
В основном это качество сборки, работы, предсказуемость результата и просто то, что мне нравятся камеры этого производителя. Собственно из-за последнего фактора я решил сделать обзор относительно не новой, но не очень известной модели с разрешением 8 мегапикселей.

Вы конечно скажете, да куда надо такое дикое разрешение, когда уже даже FullHD хватает для большинства задач. Да, по своему вы будете правы, для большинства простых задач действительно хватает разрешения FullHD, но к примеру я в своей работе уже очень давно не использую камеры с разрешением меньше чем 3.2 МР (Hikvision 2032), а недавно мейнстримом стала модель с разрешением 4 МР (Hikvision 2042), хотя пару лет назад, когда я писал обзор этой камеры, также казалось что это много и неоправданно дорого, но на данный момент камера 4 МР стоит также (если не дешевле) как до этого стоила 3.2 МР.

В общем попалась мне на глаза ds-2cd2085fwd-i и я решил ее «пощупать».

Осмотр, комплектация

Поставляется она в довольно большой цветной коробке, в каких обычно продаются камеры для европейского рынка.
В магазине камеры были с фокусным расстоянием 2.8, 4 и 6мм, насколько мне известно, существуют еще модели с 8 и 12мм, но я их считаю уже экстремальными и ориентированными под узкий спектр задач.
Я же выбрал модель с 2.8мм, как вариант с самым большим углом обзора. Причина выбора однозначна и понятна, «впихнуть» в кадр как можно больше информации, благо высокое разрешение должно при этом положительно сказаться на качестве картинки.Я еще не раз вернусь к этому, но пока продолжаем осмотр.

Внутри упаковки своеобразный лоток из вспененного полиэтилена, потому камере ничего не грозит, да и соственно что можно сказать о нормальной, фирменной упаковке.

Собственно упаковка меня действительно несколько удивила размерами, так как она заметно больше, чем у камер которыми я пользуюсь постоянно. Ниже на фото две камеры, обозреваемая и ds-2cd2042.

Краткие характеристики.

Полных характеристик очень много, потому лучше они будут под спойлером.

Характеристики
Я на стел загружать их в текстовом виде, подумал что так будет даже удобнее.

Комплект поставки привычен для продукции Хиквижн:
1. Видеокамера
2. Крепеж
3. Гермоввод
4. Шестигранная отвертка
5. Инструкция
6. Монтажная наклейка
7. Компакт диск

Инструкция и краткое руководство на английском языке, смысла от нее не очень много. Наклейка для разметки отверстий в общем-то может быть полезна, хотя спокойно можно все установить и без нее.
Родной крепеж я обычно не использую, а вот гермоввод вещь очень нужная и даже если вы ставите камеру в помещении, то не выбрасывайте его, может пригодится когда нибудь в будущем при переустановке камеры.
Шестигранная отвертка входит в комплект к тем камерам, которые либо имеют возможность установки карты памяти, либо к купольный корпус.

Камера очень компактна, на мой взгляд она заметно меньше безымянных китайских вариантов, хотя и имеет больше возможностей.

Несколько странное решение упаковывать камеру в большую коробку, так как она имеет такие же размеры как 2032 и 2042 (на фото), ведь это поднимает стоимость доставки.

Если при взгляде соку разницы между 2042 и 2085 не было, то спереди отличия куда более существенные. Зона установки объектива стала больше и пропал массив ИК светодиодов подсветки, теперь на их месте черное кольцо.

Снизу дополнительно присутствует лючок для доступа к отсеку карты памяти, но такое было у DS-2CD2032F-I. Собственно для этого люка и нужна шестигранная отвертка. Также у обоих камер есть винт заземления, корпус полностью металлический, единственный пластмассовый элемент снаружи — накладка на козырек.

На наклейке присутствует краткая информация, модель, фокусное расстояние, потребление, дата производства (01.2018), версия прошивки.

Механизм регулировки камеры такой же как у предыдущих моделей, фиксирующая гайка смазана вязкой смазкой чтобы не «прикипела» со временем.

Под крышкой находится слот для карты памяти, кнопка сброса и разъем для подключения программатора (предположительно). Лоток для карты памяти имеет некоторую особенность, при вынимании карты она не «выпрыгивает», а лишь немного вылазит и чтобы вынуть ее, придется приложить дополнительное усилие. С одной стороны это не совсем удобно, с другой — более безопасно, меньше шансов что карта памяти «улетит».

Крышка отсека также металлическая, для защиты от воды имеется мягкая прокладка. Винты крепления сделаны так, что сами по себе не выпадают, что также полезно, так как запасных в комплекте нет.

Если количество и тип разъемов не ыли для мене новостью, один для питания, другой для подключения к локальной сети, то такая мелочь, как заглушка 12 Вольт разъема сильно порадовала. При монтаже я использую только варианты с питанием РоЕ, т.е. по кабелю локальной сети и 12 Вольт гнездо приходится каждый раз плотно заматывать или прятать в коробке. Здесь сделали заглушку для этого разъема, мелочь а приятно :)

Разборка.

Разбирается камера довольно просто, выкручиваем сзади три винта и разделяем камеру на две половинки.

Так как полностью разделить мешает шлейф и провод питания подсветки, то отключаем их.
Попутно обратил внимание, что винты, соединяющие половинки корпуса, немагнитные, предположу что из нержавейки.

Продолжение разборки
Между половинками корпуса вставлен силиконовый уплотнитель для защиты от попадания влаги внутрь корпуса.

Начать осмотр я решил с передней части корпуса, где находится модуль камеры, оптика и подсветка.

Подсветка заметно отличается от предыдущих моделей, она выполнена на базе двух мощных светодиодов, а в передней части расположены линзы и рассеиватели сформированные в пластиковой накладке.
При этом шасси алюминиевое и работает как теплоотвод.
Кстати, в этой камере нет привычного фотодатчика, как было у предыдущих, теперь всем заведует процессор, который анализирует яркость на основании полученного изображения.

Линза объектива немного выступает за пределы объектива, это довольно привычно для объективом с маленьким фокусным расстоянием.

Снимаем модуль камеры. Что интересно, крепежных отверстий четыре, но привинчен модуль был только на два винта, что добавило сюрпризов при сборке.

Модуль объектива и шторка ИК фильтра. Объектив М12, после юстировки зафиксирован клеем, что несколько неудобно если надо будет подстроить фокус.

Если предыдущие нюансы конструкции не сильно удивили, то вот то, что производитель сделал теплоотвод для матрицы, радует, данное решение позволяет немного снизить тепловые шумы матрицы.
Вообще чувствительность к свету (а шум матрицы также косвенно влияет на это) определяют несколько факторов:
1. Размер матрицы, чем больше, тем лучше.
2. Разрешение матрицы, чем больше, тем хуже.
3. Частота кадров, чем ниже, тем лучше. Также сюда относится режим накопления заряда.
4. Ночной режим, пиксели RGB в ЧБ режиме работают как один большой пиксель с 3х площадью.
5. Температура, чем ниже, тем лучше.

Увеличить размеры матрицы не так просто, обычно это требует других объективов и существенно отражается на цене.
Разрешение мы хотим побольше, потому уменьшение разрешения не выход.
Частоту кадров также хочется побольше, но при ночной съемке она обычно снижается автоматически. Режим накопления заряда может снижать эту частоту до довольно малых значений (1-2 к/сек) и видеть в почти полной темноте, но пользоваться таким режимом неудобно, в данной камере его нет.
Также при ночной съемке камера переходит в ЧБ режим и три пикселя RGB работают как один большой, что увеличивает чувствительность, но только в ЧБ режиме.

Как я написал, косвенно влияет шум матрицы и чтобы его немного уменьшить, можно еще дополнительно охлаждать матрицу, как и сделано в данной камере. Решение конечно скорее вспомогательное, так как позволяет лишь немного снизить температуру, но при этом довольно простое и странно что его мало где применяют, например я столкнулся с этим впервые.

Тепло от задней части платы через очень мягкую (сначала думал что это паста) теплопроводящую прокладку передается на медный лепесток, который в свою очеред привинчен к алюминиевому радиатору.

Ладно, аккуратно снимаем объектив и лезем дальше. Вообще должен предупредить, что делать это я настоятельно не рекомендую, как в прочем и не рекомендую разбирать устройство, так как собрать обратно может получиться не у всех.

А вот и один из ключевых элементов камеры — матрица. Здесь применена матрица с размером 1/2.5’’, что немного больше чем у 2CD2042WD-I и DS-2CD2032 — (1/3’’)

Размеры активной области составляют около 6.25х3.75мм

Собираем обратно переднюю часть и переходим ко второй половинке, «мозгам».
Как и у предыдущих камер, начинка выполнена в виде «бутерброда» из двух плат, соединенных разъемом. Кстати, шлейф, соединяющий переднюю и заднюю часть, имеет маркировку Sensor и DSP.

Тепло от процессора отводится на корпус камеры при помощи теплопроводящей резинки, хотя как и в случае с передней частью, резинкой назвать ее очень сложно, настолько она мягкая. В процессе заметил, что резинка немного смещена и в итоге накрывает процессор максимум на 2/3, это видно по отпечатку, при сборке я это исправил.
Также внутри положили небольшой пакетик влагопоглотителя.

Корпус нам больше не нужен, перейдем к начинке. Внутри было две платы, одна отвечает за питание, также на ней расположен трансформатор гальванической развязки для подключения к локальной сети. На второй плате находится процессор, ОЗУ и прочее.

Начну с платы питания. Здесь расположен гальванически развязанный преобразователь для питания от кабеля локальной сети, по центру виден трансформатор. Также эта плата формирует часть остальных питающих напряжений, управляет питанием подсветки, и слева виден трансформатор Ethernet.

По входу преобразователя есть как защитные супрессоры, так и предохранитель.

Снизу диодные мосты, еще супрессор и преобразователи.

Сверху второй платы виден один из чипов ОЗУ и чип Флеш памяти. Справа небольшая батарейка для подпитки встроенных часов реального времени (как этого не хватает в дешевых китайских поделках).
У предыдущих моделей было 256 МБ ОЗУ, здесь же, насколько я понимаю, 512 МБ.

Снизу второй чип ОЗУ, контроллер Ethernet, а также DSP (цифровой сигнальный процессор) производства Ambarella.
Кроме того виднеются еще преобразователи напряжения.
Общее качество сборки на мой взгляд очень хорошее, все аккуратно, компоненты друг другу не мешают, а разбирать довольно удобно.

Программная часть

При первой попытке подключения вас попросят задать пароль. Раньше у Хиквижн был на все один пароль — 12345, но видимо озаботившись повышением безопасности фирма решила ситуацию несколько по другому, по умолчанию пароля нет, но к камере вы доступ получите только после того как его зададите. Причем задать пароль типа 12345 или qwerty не выйдет, на простые пароли камера ругается.
Кстати, в таком варианте у меня не получилось задавать пароль при помощи Hikvision Tools (SADP), теперь приходится перед монтажом прописывать все в индивидуальном порядке. Если у вас одна-две камеры, то разницы нет, но если хотя бы десяток, то несколько напрягает. Раньше я после монтажа запускал SADP, видел сразу все камеры (под одним айпи) и менял им сетевой адрес и задавал пароль, но теперь ПО выдает ошибку.

Если с заданием пароля я сталкивался уже давно, то этот функционал увидел всего с пол года назад. Вам предлагается выбрать три контрольных вопроса и ответы к ним, это необходимо для восстановления пароля.
Все дело в том, что в отличии от роутеров здесь не выйдет вариант — зажать кнопочку, подать питание и подождать, пароль у камеры обнуляется не так просто. Можно даже обновить прошивку, пароль все равно останется.
Для обнуления пароля надо:
1. Написать диллеру или производителю, где надо указать время последнего запуска и подтвердить что камера ваша, а не краденная.
2. Найти в интернете сайт, где надо будет все сделать самому, но принцип тот же, за исключением информации о месте покупки.
3. Пустить камеру в интернет и вредоносное ПО, обнаруженное примерно осенью прошлого года, сделает все само…
Да, был такой баг, в новых версиях прошивки его убрали. Вредоносное ПО удаленно обнуляло пароль на камерах и (не уверен) регистраторах.

В общем функция полезная, седых волос будет меньше, когда вы поймете что забыли пароль.

Ладно, ввели пароль, логин и зашли в веб интерфейс камеры, но здесь также не все так просто.
Для начала предлагается установить плагин, кстати здесь предлагается уже четыре варианта просмотра (выбор слева внизу):
1. WebComponent
2, Quick Time
3. VLC
4. MJPEG

Кроме того можно выбрать пропорции экрана и поток (основной или дополнительный)

Но увы, я пробовал в трех браузерах (Опера, Хром, ИЕ) и более-менее нормально все работало только в Опере. Например в Хроме не было изображения, а ИЕ не всегда сохранял файлы из архива, но об этом чуть позже.

Окно просмотра отображает картинку в реальном времени, справа есть выезжающая панель (по умолчанию скрыта) для управления разными функциями поворотных камер, но так как у меня обычная камера, то этот функционал не работает.

Продолжение описания ПО
Загрузка процессора компьютера во время отображения видео довольно приличная, но в данном случае использовался относительно слабый компьютер, а кроме того отображена полная загрузка. Реально было около 30-35% на этом компьютере. Сильно уменьшает нагрузку на процессор наличие отдельной видеокарты.
Все параметры качества были выставлены на максимум, в окне было много движения (листва деревьев).

Есть две вкладки работы с архивом видео и изображений. По сути обычный режим просмотра записи, ничего необычного за исключением того, что ИЕ не хотел копировать видео на жесткий диск компьютера и то, что нет ускоренного просмотра.

Дальше будет перечисление настроек. А так как их реально не просто много, а очень много, то постараюсь кратко, иначе даже просто показ скриншотов всех окон выйдет за все разумные рамки.

Параметры отображения, приоритета загрузки канала, места хранения файлов и прочее.

Информация о версии прошивки, серийном номере, а также настройки времени, синхронизации, переходе на летнее/зимнее и подключении по RS232.

Обновление прошивки, логи работы.

Безопасность, варианты авторизации, черный/белый список айпи адресов для доступа, а также включение блокировки от нелегального входа.

Параметры сети, доступ в интернет и доступ к камере из интернета.

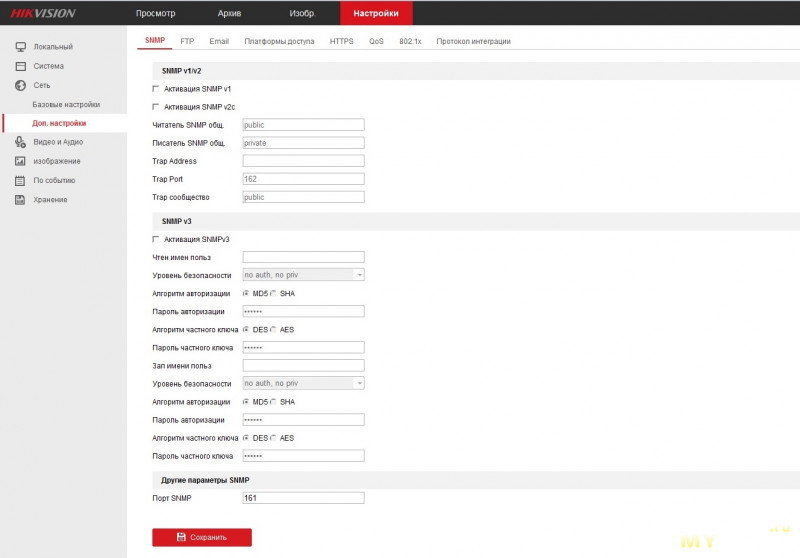

Еще параметры сети.

Здесь помимо стандартных настроек электронной почты, FTP есть и пункт настройки включения и подключения к Hik connect, также ONVIF

А вот дальше идет более полезное, как минимум на мой взгляд, это настройка обработки изображения, сжатия и пр.
1. Выбор настроек для разных потоков. В описании было указано что камера может работать с тремя потоками, в моем варианте было только два, скорее всего зависит от прошивки.
2. Разрешение — 1280х720, 1920х1080, 2560х1440, 3072х1728, 3840х2160 или 1, 2, 4, 5.3 и 8мп в первичном потоке и 320х240, 640х360 и 640х480 во вторичном.
3. Кодирование с постоянной скоростью потока или изменяемой.
4. Качество, 6 уровней, также влияет на загрузку процессора компьютера при декодировании.
5. Частота кадров от 1/16 до 20 (8мп) и до 25 во всех остальных разрешениях.
6. Скорость потока от 256 до 16384 кбит в основном потоке и от 256 до 8192 кбит во вторичном.
7. Кодирование Н.264 или Н.265
8. Кодирование H.265+
9. Профиль кодирования, базовый или высокий, влияет на качество выводимого видео.
10. Интервал ключевых кадров.
11. «Smart SVC» (Scalable Video Coding) «умное» управление частотой кадров.
12. Динамика изменения скорости потока.

Кодирование в формате H.265+ я проверял, но результат был заметно хуже чем у Н.264 или Н.265, появлялись тормоза, «фантомы», потому дальше я не экспериментировал с этим форматом.
Зато здесь хорошо видно, что перевод меню и пояснений очень качественный, в отличии от безымянных камер, что радует.

Функция ROI. Я уже рассказывал о ней и демонстрировал работу, на мой взгляд очень полезная функция, действительно помогающая в работе. Если коротко, то на изображении можно выделить зону, где качество изображения будет увеличено за счет потери качества на остальном изображении. Например если камера смотрит за столом кассира, то делается акцент на столе и т.п.
К сожалению у данной камеры только одна зона ROI.

Пример видео из предыдущего обзора. по пути движения людей включена зона с повышенным качеством. Для более наглядной демонстрации включен максимальный уровень, при котором разница наиболее заметна, всего имеется 6 уровней.

Настройка обработки видео, в общих чертах ничего особенного, за исключением мелочей.
Есть настройка яркости, контрастности, цветности, баланса белого, зеркального отображения включая режим коридора. Правда убрали режим отключения подсветки, теперь это функция «смарт ИК».

Некоторые параметры можно переключать по таймеру, например включать днем режим WDR, а ночью BLC.

Режим BLC помимо основных режимов получил режим «Авто», работает вполне корректно.

Также есть режим расширенного динамического диапазона. Работает отлично, становится видно куда больше деталей (даже стало видно небо), что хорошо для наблюдения, но при этом само изображение становится менее красивым и точнее — более выцветшим.

Конечно есть и настройки наложения информации на изображение, переключение цвета букв/цифр в зависимости от освещения и и т.д. Отдельно доступно меню настройки приватного маскирования определенных зон.

Базовый режим детектора движения привычен многим пользователям, но здесь есть и более продвинутый вариант этого режима. Предлагается настроить 8 зон с разной чувствительностью детектора, а не просто выделить зону реакции. еще один плюс в копилку.

Кстати меня часто спрашивают по поводу детектора движения и его наличия в видеорегистраторах.
Всей работой занимается камера, а при определении она может отправлять команду регистратору или ПО наблюдения (по умолчанию), а также отправить вам фотку на имейл или/и на FTP.
Формально камера только говорит регистратору — у меня тут движение в кадре, дальше не ее забота.

Смарт событие или видеоаналитика. В данном меню настраивается источник тревоги, который может выдаваться при определенных действиях в обрабатываемом изображении.
Например появление лица в кадре. Полезно когда надо писать только наличие людей.

Попадание постороннего объекта в определенную зону.

Пересечение виртуальной линии, причем можно настраивать и направление пересечения при котором будет срабатывать тревога.

Определение оставленных предметов, т.е. предметов, которых в кадре изначально не и после появления они неподвижно находятся некоторое время, актуально для аэропортов, кафе и прочих мест массового скопления людей.

Тревога по пропаданию объекта из выделенной зоны.

Вообще существует еще функция определения номеров машин с ведением базы этих номеров, а также выдачей команды при попадании в кадр машин с определенными номерами, но к сожалению данная камеру подобную функцию не поддерживает.

Если камера может писать куда-то (microSD, NAS, FTP), то можно настроить и то, по какому событию она будет это делать. Одновременно два события настроить нельзя, но можно настроить последовательность в зависимости от времени и дня недели.

Как уже понятно из приведенных характеристик, данная модель камеры имеет слот для установки карты памяти (буква F в наименовании модели), заявлено до 128 ГБ. Тестировал я с картой такого же объема, проблем не было.
При этом камера дает возможность резервирования места под фотографии (по умолчанию 25%), но если фото не нужно, то можно сделать пропорцию 0/100 или немного больше, например 5/95%
Правее видно меню настройки записи на сетевое хранилище, но проверить эту функцию я не смог.

Теперь по поводу необходимой емкости карты и о расходе ее емкости вообще.
Здесь все очень сложно, для начала время архива конечно зависит от скорости потока, но кроме того оно сильно зависит от правильной настройки детектора движения, а так как камера считает движением все что шевелится в зоне видимости, то может быть ситуация, что расход емкости будет очень большим.
Например у меня при включенном детекторе днем расход был маленьким и камера реагировала в основном на проходящих людей, то ночью писала почти постоянно (это можно увидеть на одном из первых скриншотов) так как в свете ИК подсветки любая пыль или мошкара вызывала срабатывание детектора.
Если сильно упростить, то простой расчет показывает, что емкости в 128 ГБ и непрерывной записи с максимальным битрейтом хватит примерно на 16.5 часа. Да, так мало, потому к настройке надо относиться очень тщательно и исключать зоны где возможно постороннее движение и выбирать кодирование с меньшим потоком (а бы рекомендовал не более 8 Мбит).

Кроме того есть и настройка пред и послезаписи, от варианта «нет предзаписи» до — «без ограничений», а также диапазон времени от 5 до 30 секунд с интервалом в 5 секунд.

Но помимо съемки видео, камера умеет делать и фото. В настройках предлагается только непрерывный режим, хотя во втором окне есть и настройка записи по событию.
Объем одного файла 2 МБ днем и около 1 МБ ночью, что в общем-то неплохо для разрешения 3840х2160.

Интервал фотографирования можно настраивать в очень больших пределах, но здесь я наступил на очень большие грабли.
Мне захотелось поиграться с этой функцией и я настроил запись кадра раз в несколько секунд. Но здесь меня ждал большой облом, камера может делать максимум 4000 кадров, потому снять видео за день никак не вышло.
Вначале кадры идут примерно раз в минуту, потом я выставил кадр в 3 секунды (если не путаю).

Фото делаются в полном разрешении (8мп) качество хорошее, но программа, которая делает TimeLapse видео, подпортила картинку.

В общем решил я переснять, посчитал что если снимать 4000 кадров начиная с примерно 4 часов утра и делать один кадр в 19 секунд, то как раз получится интервал примерно с 4 утра до 1 час 30 минут следующих суток.
Но здесь опять наступил на грабли, для начала у меня были сложности с удалением файлов, этого пункта в меню просто нет. В итоге я просто отформатировал полностью флешку, но запись все равно не шла. В общем расстроился я и пошел спать, оставим камеру включенной.
Каково же было мое удивление, когда я утром увидел что запись началась автоматически в 5 часов утра с настроенным интервалом. Конечно получилось не совсем так, как я хотел (от темноты до темноты), и опять ПО TimeLapse подпортило, но все равно получилось лучше чем в первый раз.
Так я хотел показать реакцию камеры на различные условия освещения в зависимости от времени суток.

Тестирование.

Для начала сравнительные тесты в домашних условиях. Здесь я буду сравнивать качество изображения обозреваемой камеры и ее младшего «собрата» — 2042.

Все камеры тестируются у меня дома в одинаковых условиях, ночью при искусственном освещении.
DS-2CD2042WD-I новая, только распаковал, даже дата еще не установлена, куплена в оффлайне.

DS-2CD2085FWD-I

DS-2CD2042WD-I

DS-2CD2085FWD-I

DS-2CD2042WD-I

Тестовый снимок для понимания разрешения изображения. Здесь мне пришлось несколько отступить от методики. Обычно я вырезал часть кадра, а затем увеличивал ее до разрешения 800х600, но в данном случае кадр с той же площадью что и в предыдущих обзорах давал уже не 400-500 пикселей по ширине, а больше 1000 и пришлось уменьшить площадь кадра.
Изображение второй подопытной камеры я сделал под такой же масштаб, чтобы «не нарушать отчетности». К сожалению такой способ не дает корректно сравнить полученный результат с таковыми в предыдущих моих обзорах.

В этих тестах камера всегда устанавливается на таком расстоянии, чтобы тестовое изображение всегда занимало одну и ту же площадь кадра. Цифры 10, 15, 20 и т.п. обозначают высоту текста в мм.

DS-2CD2085FWD-I
1.5 метра до тестового изображения

DS-2CD2042WD-I
2.2 метра до тестового изображения. Изображение явно хуже, это видно даже «невооруженным глазом».

Проверка четкости изображения в крайних точках, т.е. на углах.
Здесь у DS-2CD2085FWD-I также особых проблем не возникло за исключением довольно сильного искажения геометрии, обусловленной тем, что установлен объектив с маленьким фокусным расстоянием.

DS-2CD2042WD-I

Перед тем, как перейти к тестам вне помещения (условно) я дам небольшое пояснение. При просмотре видео и фото может показаться, что камера снимает не так уж и четко. Обусловлено это тем, что здесь применен объектив с фокусным расстоянием 2.8мм, потому камера изначально ориентирована на то, чтобы в кадр влезло как можно больше, естественно от этого страдает четкость мелких удаленных элементов. По сути здесь площадь кадра примерно в 1.5 раза больше чем у камеры с объективом 4мм.

В качестве пояснения картинка, где видно как меняется площадь кадра в зависимости от фокусного расстояния и удаления объекта от камеры. Можно конечно было для этого обзора взять модель с 4, 6 или даже 8мм объективом и рассматривать винтики, которыми прикручены номера машин, но мне это было не нужно.

В качестве дополнения я измерил угол обзора камеры по горизонтали и он составил около 102 градуса, у DS-2CD2042WD-I с объективом 4мм этот параметр был около 80 градусов. Т.е. камеру можно поставить в углу помещения и получить практически полный обзор.

А так будет выглядеть зона видимости если камеры расположить в одной точке. Соответственно слева от левой красной линии, и справа от правой будет зона которую камера с объективом 2.8мм видит, а с 4мм нет. Но так как обозреваемая камера имеет еще и существенно более высокое разрешение, то результат должен еще положительно сказаться на качестве.

Уличные фото я убрал под спойлер.

Фото улицы.

Сумерки, фото почти перед переключением в ЧБ режим. На мой взгляд зону переключения можно вполне сместить так, чтобы переключалось еще позже.

Глубокая ночь, чтобы подсветка не слепила я включил BLC. Конечно это все равно не дает полноценного результата, но так показывает лучше.
Подсветка конечно слабовата, но и сильных шумов не видно.

Другая сторона дома.

До машины примерно 17-18м, номер читается, но уже с трудом. В принципе можно поймать кадр, где видно лучше, но с такого расстояния и так неплохо.

Работа функций обработки изображения.

Без обработки

Компенсация обратной засветки в автоматическом режиме.

Расширенный динамический диапазон, средний уровень.

Ночь, уличное освещение выключено. Не сказал бы что совсем хорошо, но на мой взгляд лучше чем у DS-2CD2042WD-I, по крайней мере шума на изображении меньше. Правда отчасти здесь помогает не только охлаждение сенсора, а и более широкоугольный объектив, так как чем меньше угол обзора, тем хуже камера видит в темноте.

А вот еще один тест, сравнение изображения при различном разрешении. Кадры делались просто подряд, без отбора и т.п. До людей около 14-15м.
1920х1080, 2560х1440, 3072х1728, 3840х2160

Немного видео. К сожалению всего несколько фрагментов, хотя есть архив почти за двое суток. Дело в том, что данное видео не получается смонтировать при помощи VirtualDub (без перекодирования), но потом выяснилось, что и мой Вегас также не хочет с ним работать. Пришлось выбрать более-менее наглядные.
Информация о видео — день/вечер/ночь

То, что снимал я
День

Вечер

Ночь, после 1.00.30 выключается уличное освещение

И пара роликов с ютуба, вполне наглядных.

А вот теперь выводы.
Если коротко, то камера однозначно понравилась. Да дорого, да не «бюджетно», но для специфических задач подойдет отлично. Особенно для клиентов, которые хотя одной камерой охватить всё (да, бывают такие клиенты).

Ну а если длинно, то поясню свои выводы.
У меня не было претензий ни к качеству сборки, ни к качеству изображения, ни к программным возможностям камеры. Два существенных замечания: одна зона ROI и лимит в 4000 фотографий.
Применена неплохая и относительно большая матрица, для улучшения ее работы производитель сделал дополнительное охлаждение. ИК подсветка реализована на двух мощных светодиодах, также имеется охлаждение. Качество сборки очень высокое, имеется отвод тепла от DSP на корпус камеры. Корпус полностью металлический. Питание камеры как от 12 Вольт, так и PoE.
Программное обеспечение камеры имеет как возможности обработки видео, так и продвинутую видеоаналитику.

Но есть и нюансы, с которыми может столкнуться пользователь. Например камера не видится ПО iVMS4200, вернее камера видится, но изображения не будет, как и возможности попасть в настройки камеры. Версию 5200 я настроить не смог, по крайней мере пока, буду еще разбираться.
Кроме того подойдут не все регистраторы. Часть моделей, которая сейчас продается, поддерживает камеры только до 5 МП, но также за вполне вменяемые деньги уже можно взять модели, которые могут работать и с 8МП камерами, например DS-7604NI-K1 (без РоЕ) или DS-7604NI-K1/4P (с РоЕ). Но стоит учитывать, что у регистраторов имеется четкое ограничение на максимальный суммарный входящий поток, потому выше 8 Мбит на все каналы выставить скорее всего не выйдет. Впрочем реально это и не имеет особого смысла, так как жесткие диски «не резиновые», увы…

Ну и конечно цена. Данное решение никак не попадает под понятие «мейнстрим», где сейчас находится камера 2042 и до этого была камера 2032. Но для специфических задач сейчас она подходит неплохо, а через 1-2 года думаю потихоньку цена опустится и вполне возможно что она приблизится к более бюджетным решениям.

Магазин предоставил купон LITBHIKCAM, с ним цена будет $139.99 + 14.24 доставка. Срок действия купона 1 месяц.

На этом на сегодня у меня все, надеюсь что обзор был полезен, буду рад по возможности ответить на возникшие вопросы.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +1 Добавить в избранное 0

(c) 2017 Источник материала

Пролистать наверх
