Кастрированная материнская плата LGA1155 (на кастрированном чипсете H61))

  • Цена: $51.50 (46$ с купоном)

Всем привет. В общем суть такова, валяются у меня различные старые (и не только) железяки (процессоры Sandy Bridge, кулер, планка 8GB DDR3), так же завалялся блок питания и SSD диск на 120 гигабайт. В общем решил я замутить бюджетную сборку и под это дело понадобилась плата. Цель — да просто так, чисто запасной компьютер, временный. Да и плата лишней не будет, можно использовать её для проверки комплектующих. Плата конечно же очень простая, множество различных ограничений, SATA2, USB 2.0.

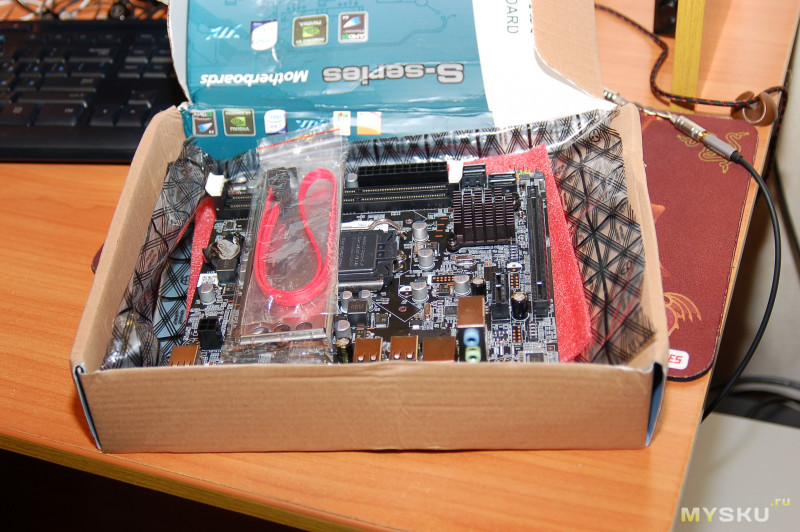

Шок, 18+. Плата приехала вот в такой коробушке))). Коробка вывернута наизнанку, помятая, китайцы даже не завернули её в плёнку, cверху был почтовый-тонкий пакетик. Как она вообще уцелела и доехала?:)

Содержимое:

Производитель какой-то Lanzuan, пытался заглуглить и понять кто это такие, но информации не нашёл.

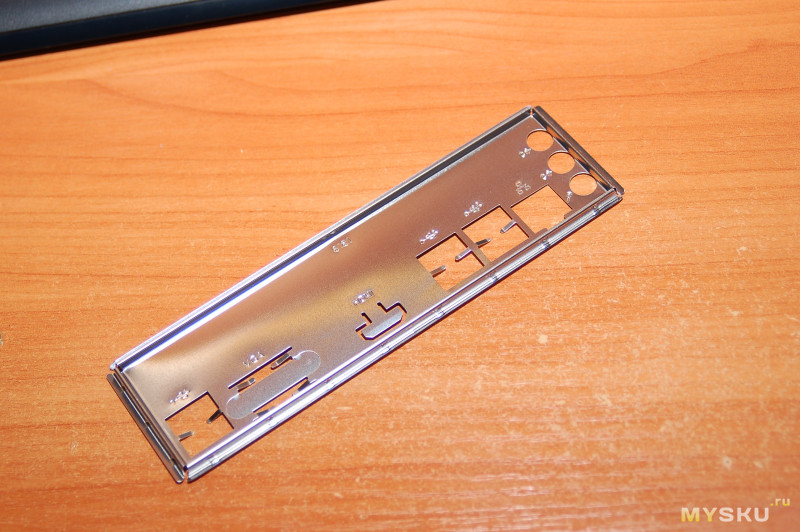

В комплекте планка:

Sata кабель:

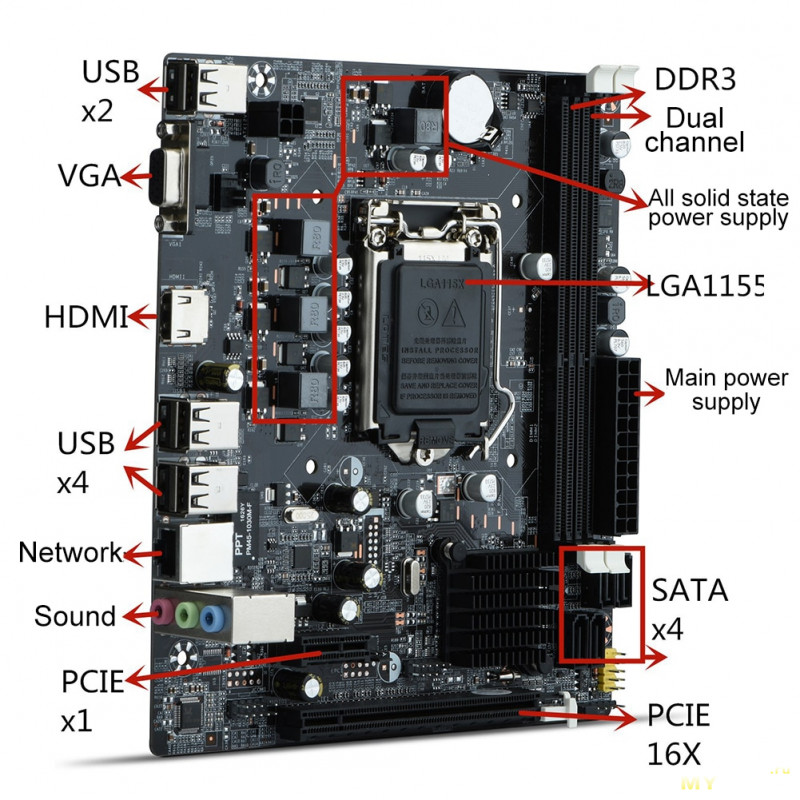

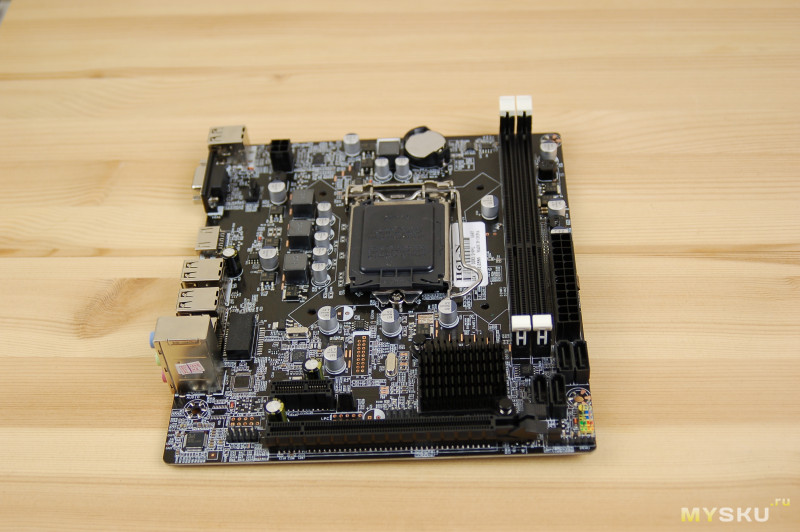

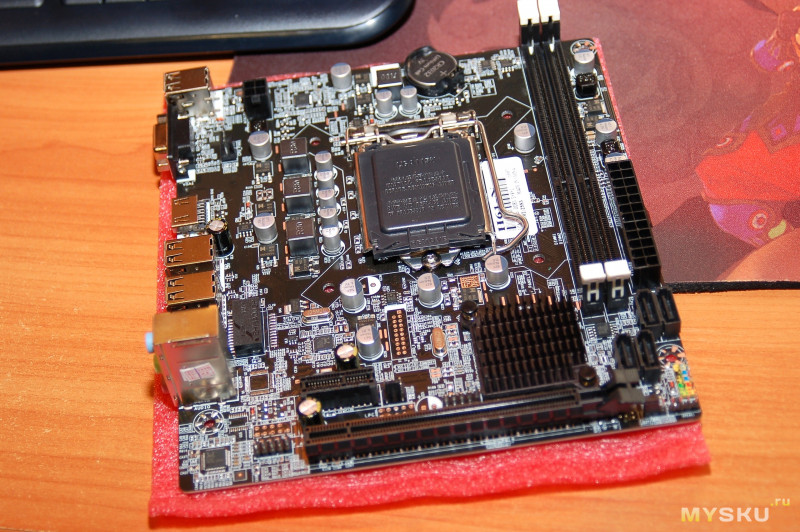

Общий план:

Технические характеристики:

Тип памяти: DDR3
Максимальный объем памяти: 16 Гб
Размеры: 19x17cm
Чипсет материнской платы: H61
Встроенная видеокарта: есть
LGA 1155, поддержка процессоров Corei7 / i5 / i3 / Pentium / Celeron
SATA 2: 4x
USB: 6x, USB 2.0
PCI-e: X1, X16
Звук: Realtek
Сеть: 100mbps
Mini-dtx

Ну что, поехали.

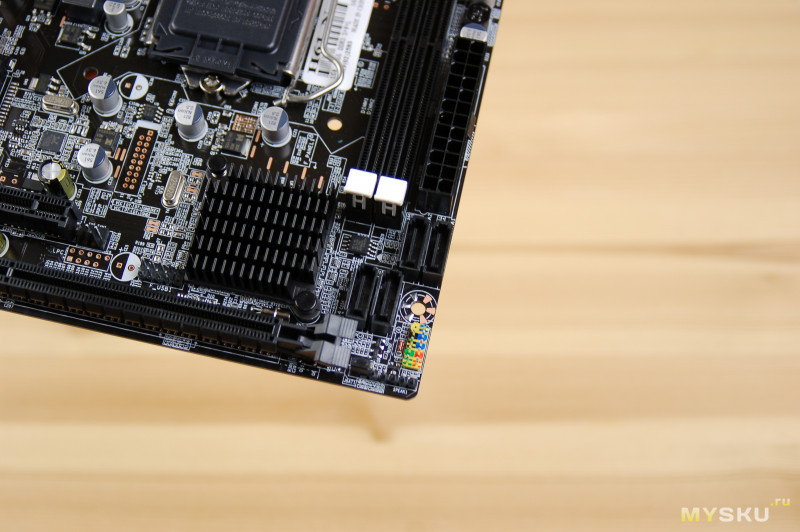

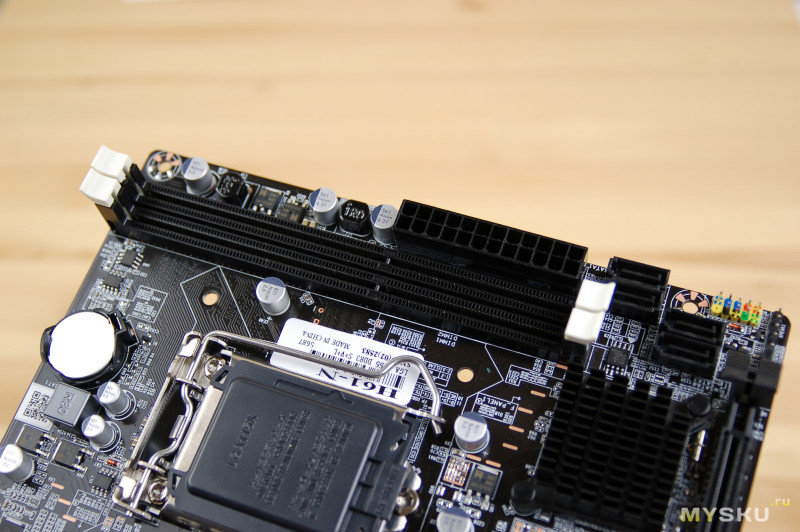

Расположение SATA портов не самое удобное, как-то близко они расположены друг к другу.

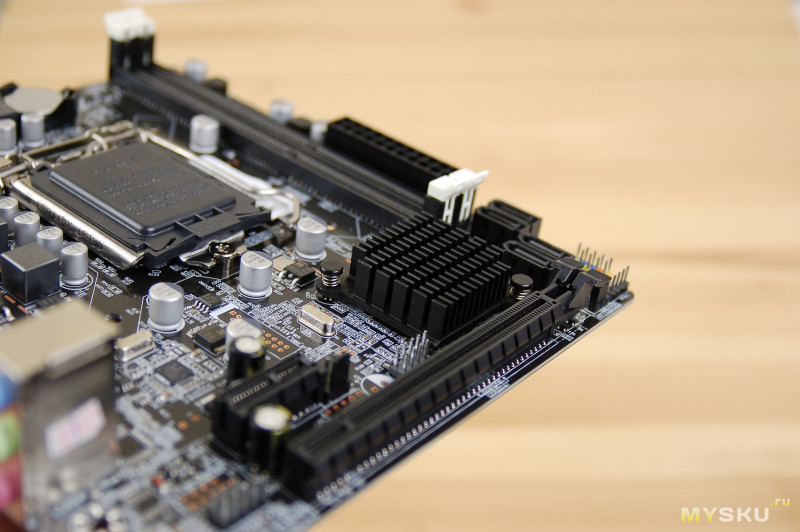

Радиатор на чипсете, я проверял по нагреву-слегка теплый.

2 слота DDR3, по 8 гигабайт на слот.

4pin разъём, но регулировка оборотов не поддерживается. Сталкивался с дешманской платой от Esonic (H61), эта плата точно так же не позволяла регулировать обороты. Печалька.

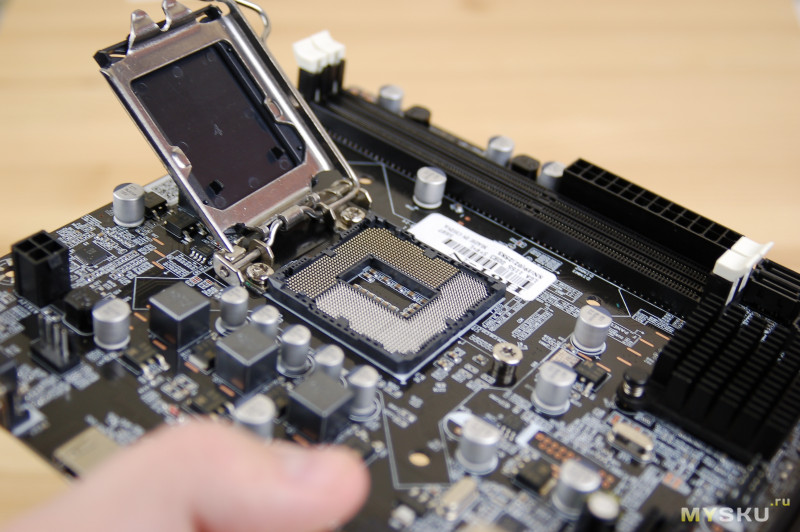

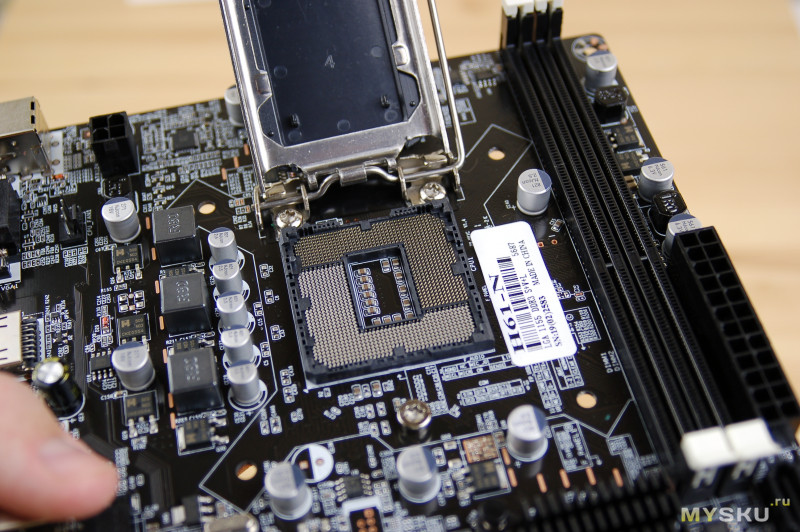

Все ножки целые, материнка новая, не б.у.

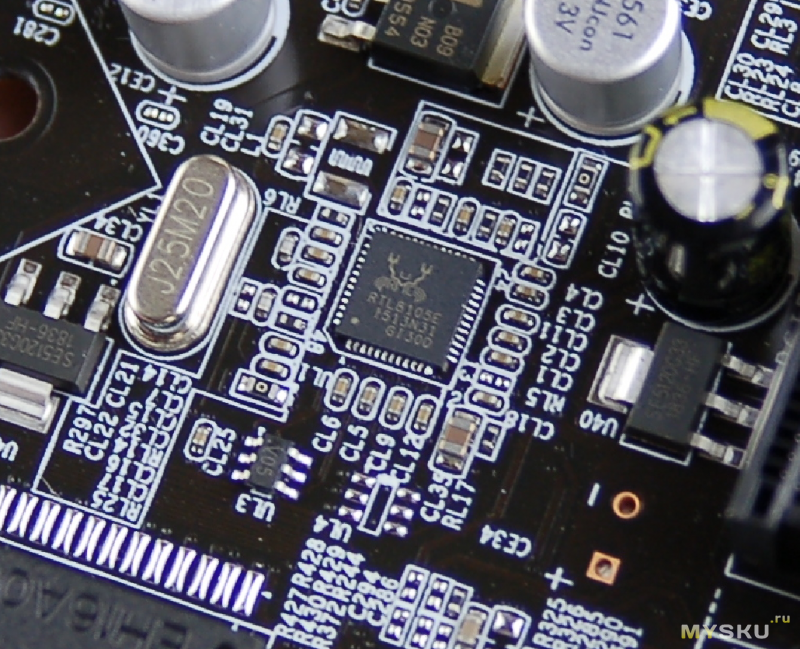

Реалтек уберу под спойлер.

Дополнительная информация

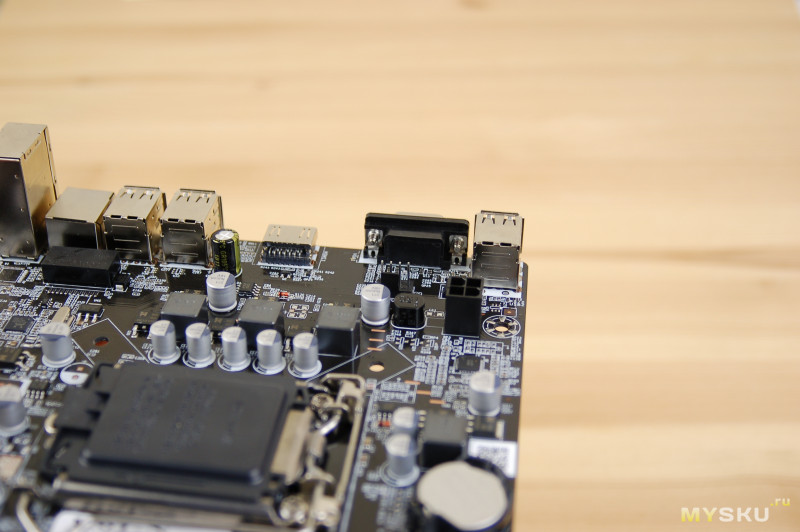

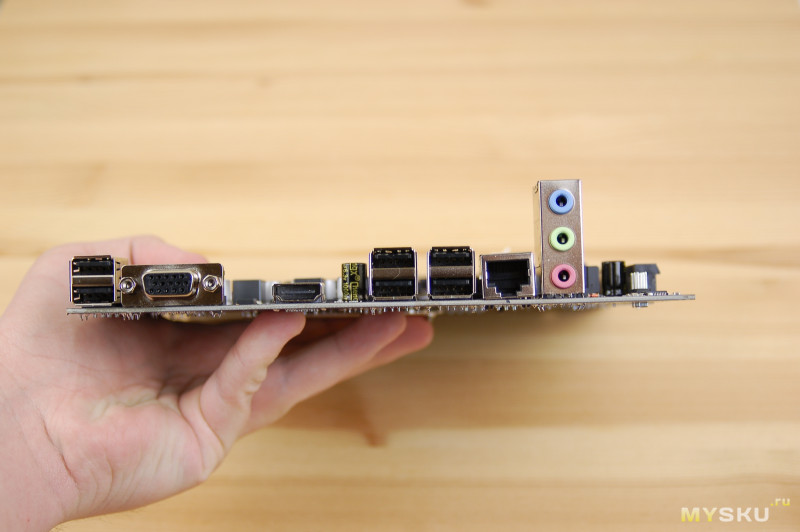

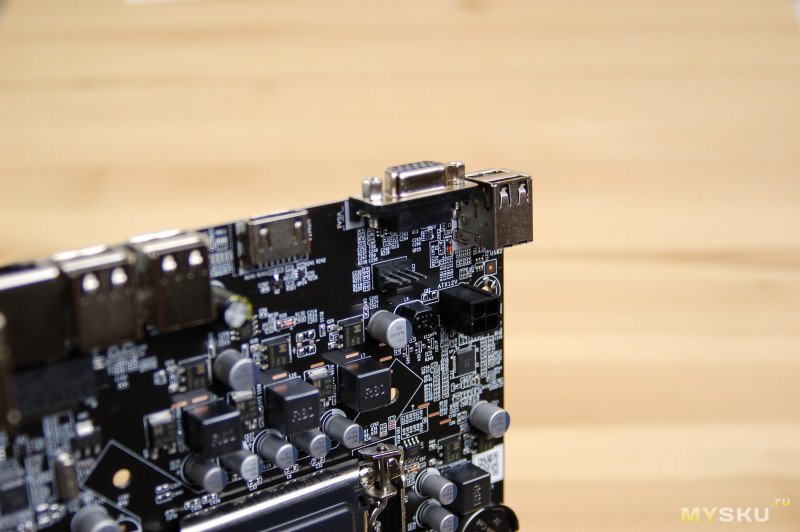

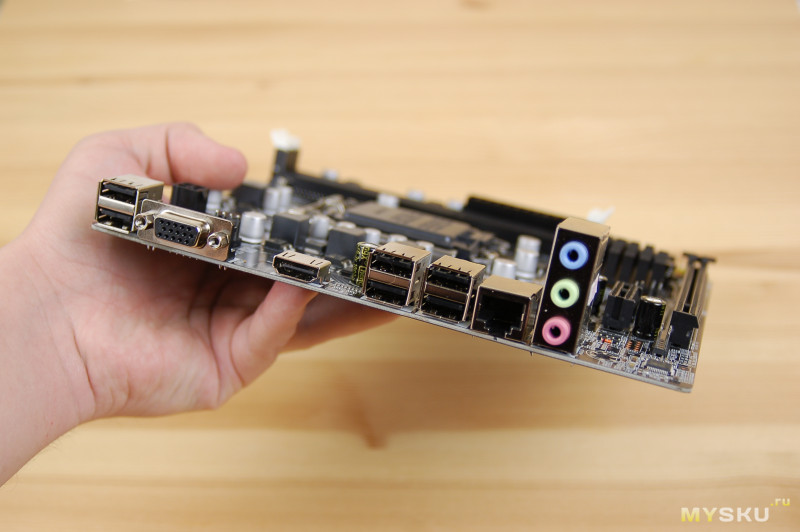

Что по разъёмам: VGA, HDMI, 6 портов USB, Ethernet (сотка), так же 3 разъёма 3.5 мм (выход на наушники, микрофонный и линейный вход).

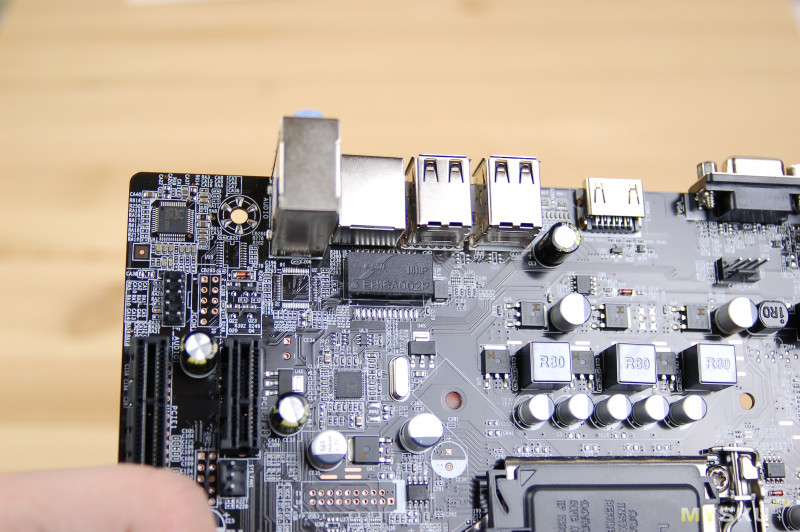

Состояние нормальное, конденсаторы все целые, пайка качественная.

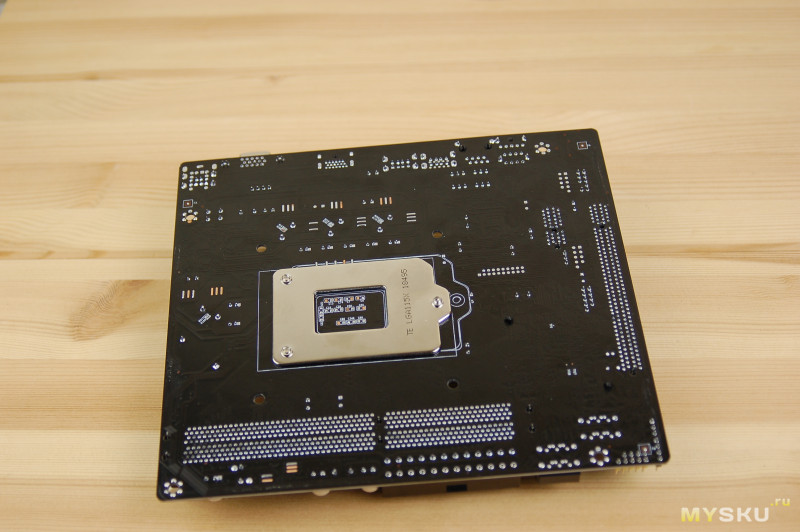

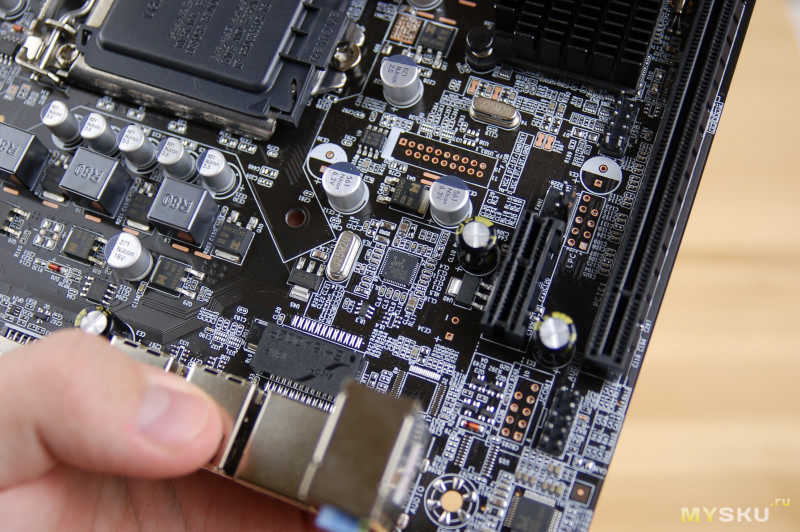

Еще несколько фотографий:

Дополнительная информация

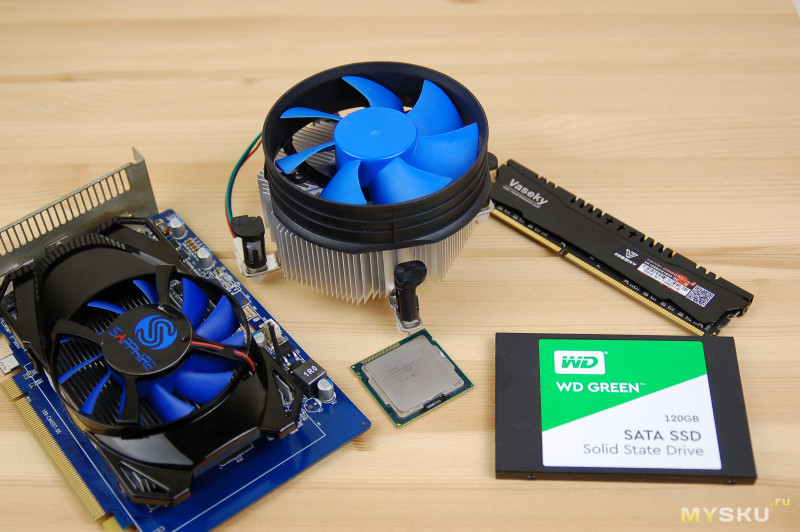

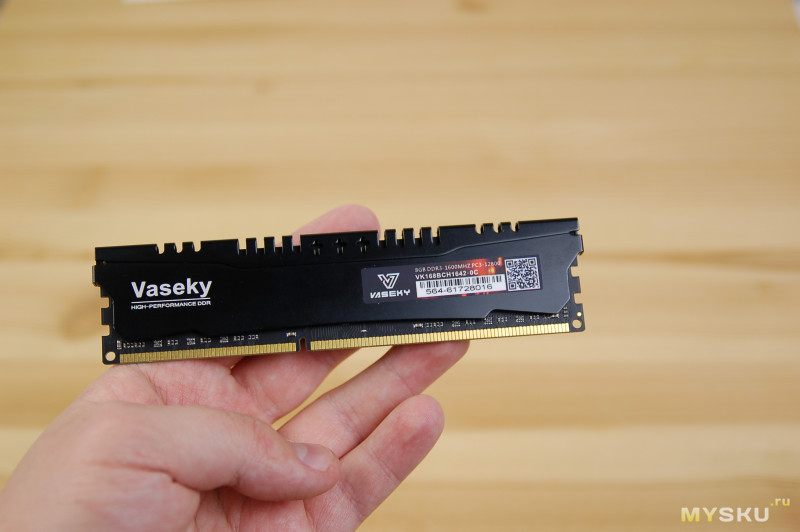

Для сборки я буду использовать одну планку DDR3 8GB от Vaseky (он же черный рыцарь Васька).

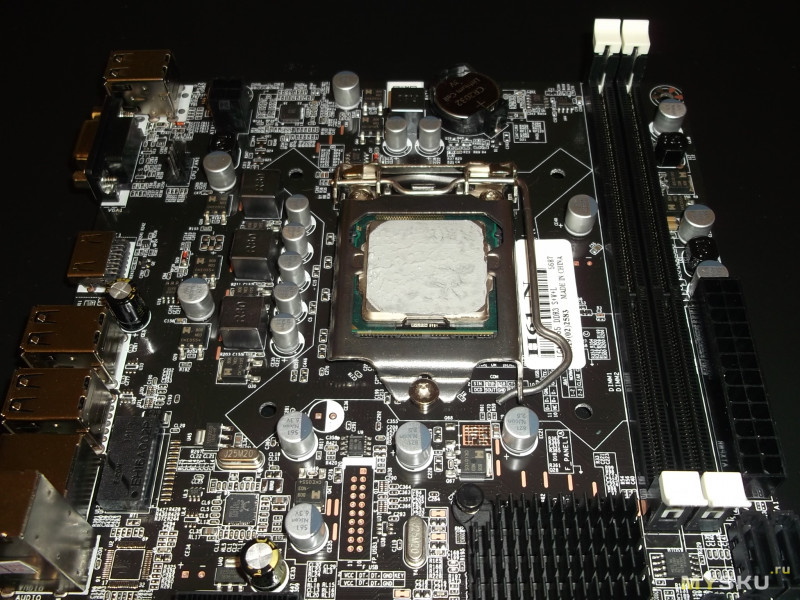

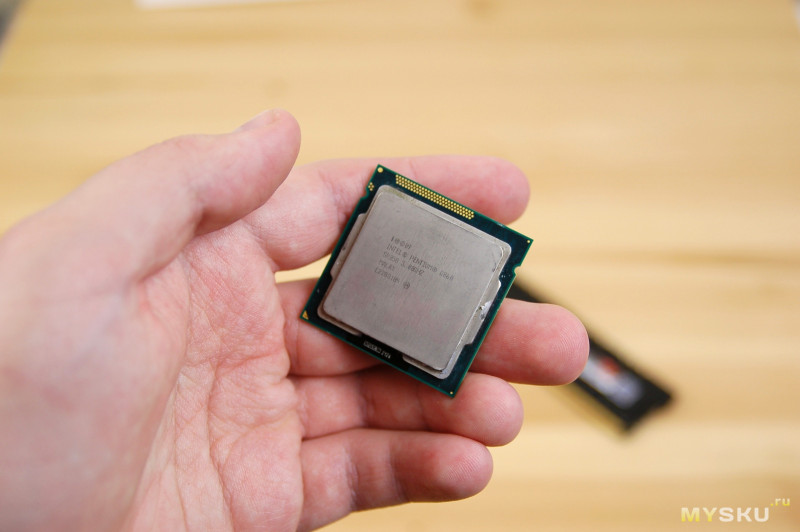

Процессор: На момент обзора — Pentium G860 (2 ядра, 3GHZ), но вообще планируется I3 2120. Часть железяк в соседнем городе, собираю из того, что под рукой:)

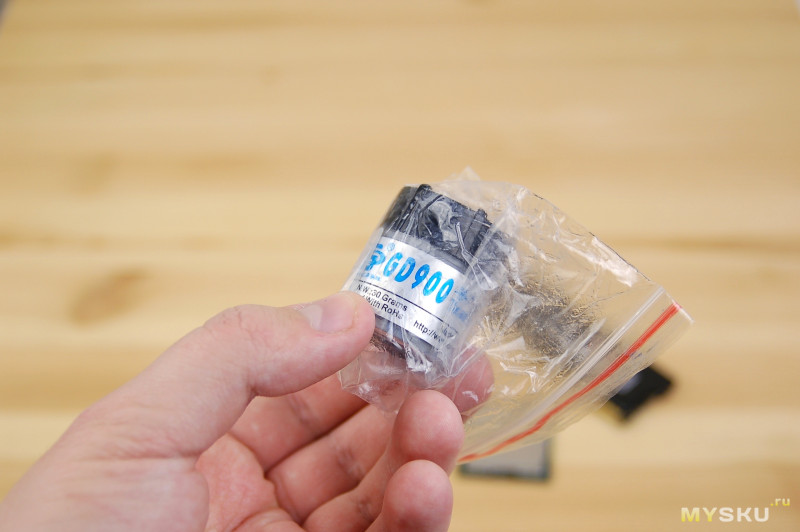

Смажу его термопастой GD900, легендарная термуха:)

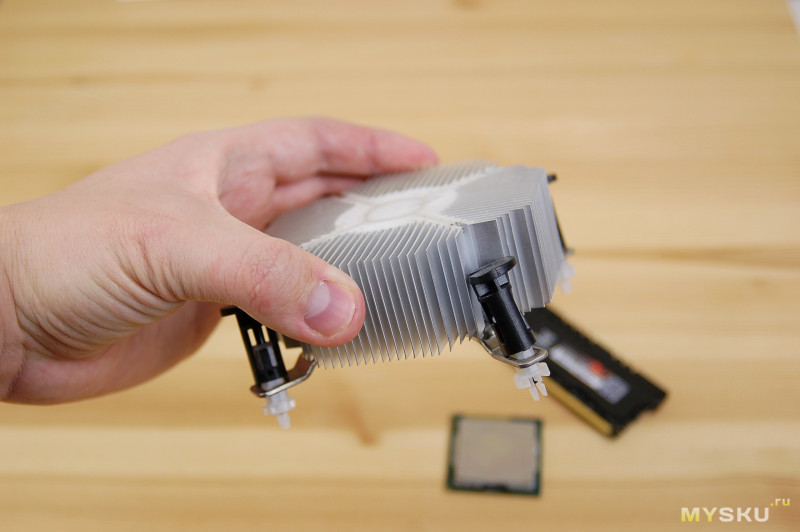

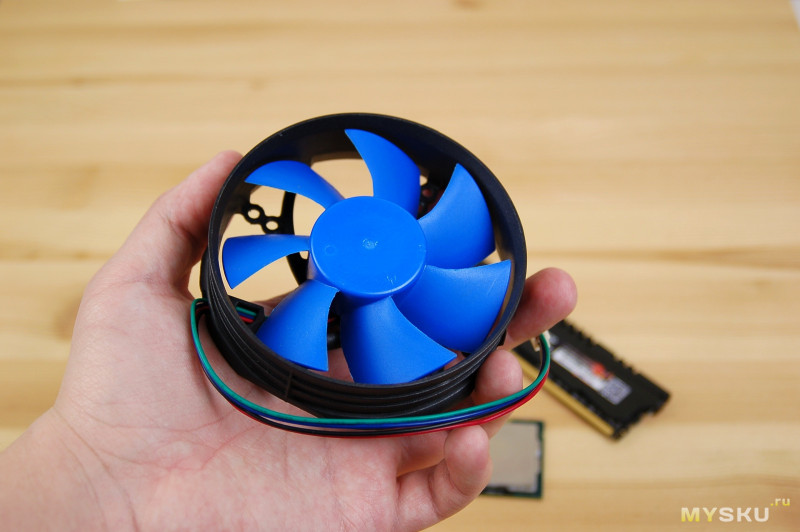

Кулер на пластиковых ножках-классика жанра, хотя, пень и i3 весьма холодные камни, можно поставить боксовый кулер.

Вентилятор 4pin на месте:)

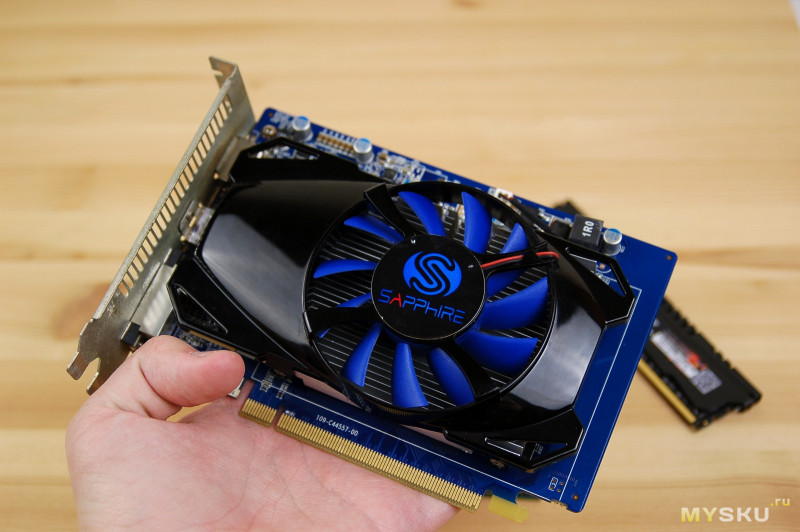

Карта: HD7750 Saphire.

SSD WD и позже поставлю жесткий диск на 500 гигабайт.


Всё это дело я как нибудь размещу в компактном корпусе за 100 рублей. А пока — Zalman Z5 O_O.

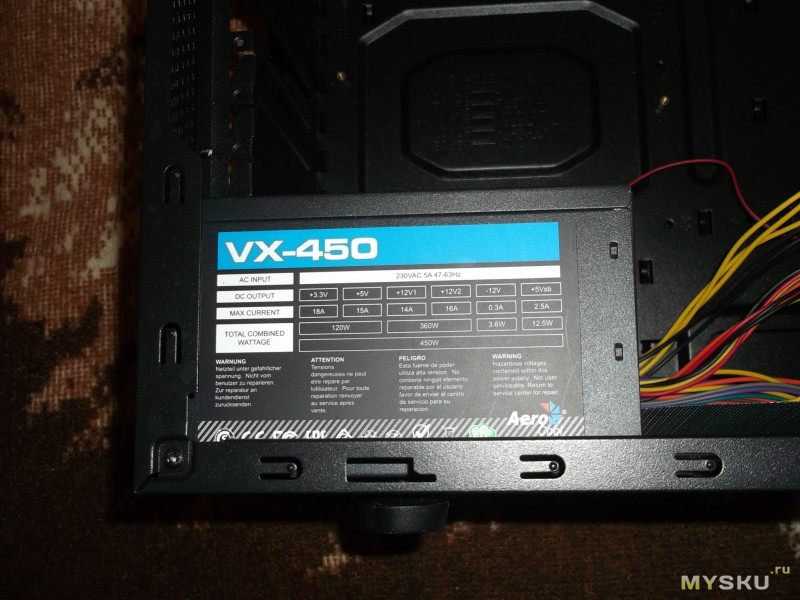

Блок питания, честно говоря страшно использовать подобный хлам, но мне лень переставлять БП c основного компьютера.

Не уверен, но по моему в своё время этот блок питания расхвалил очкарик с канала хороший выбор, а позже за такую рекламу ему навалял нитроксенус).

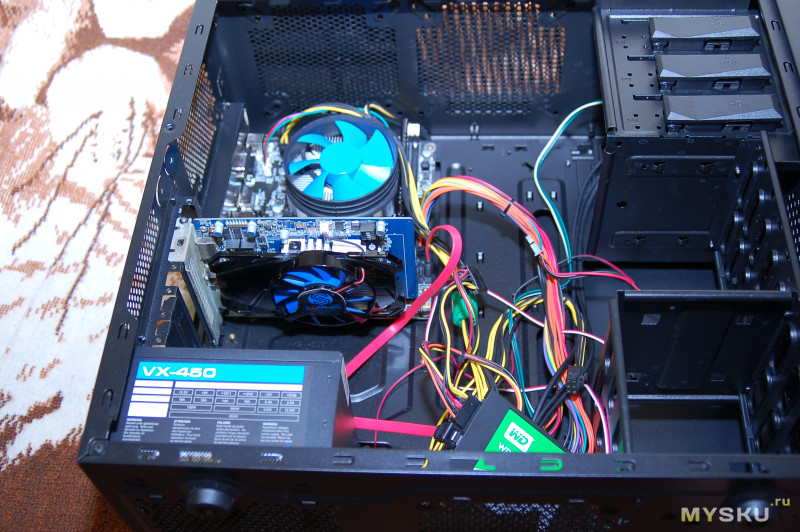

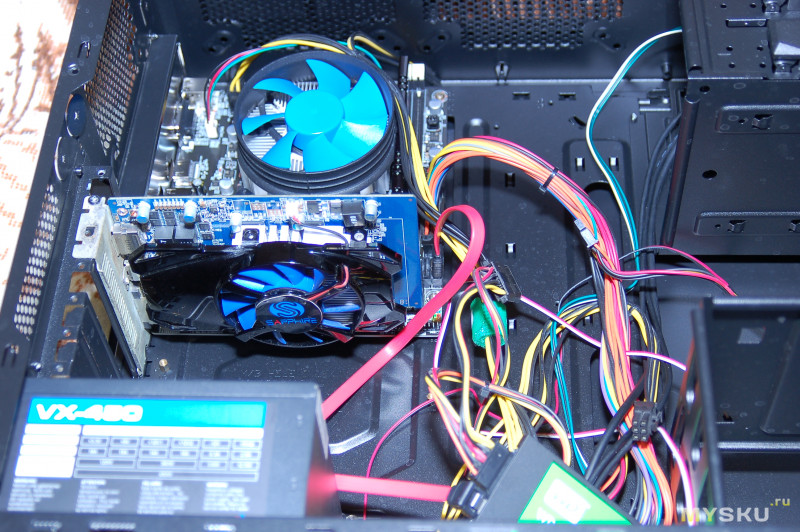

Всё, собрал, подключил.


Стоп, кажется кое что забыл, вы должны обсудить количество нанесенной термопасты на процессор:)))

Первое включение, вентилятор заработал на полную…

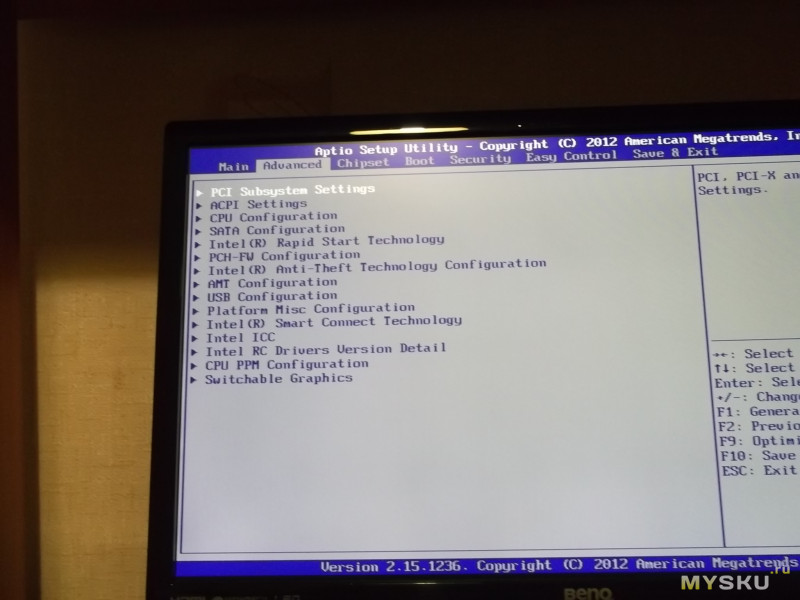

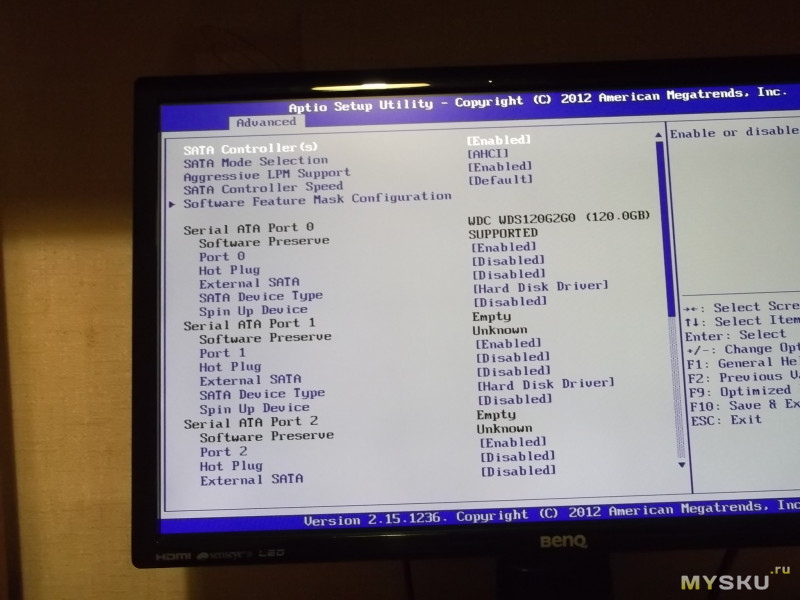

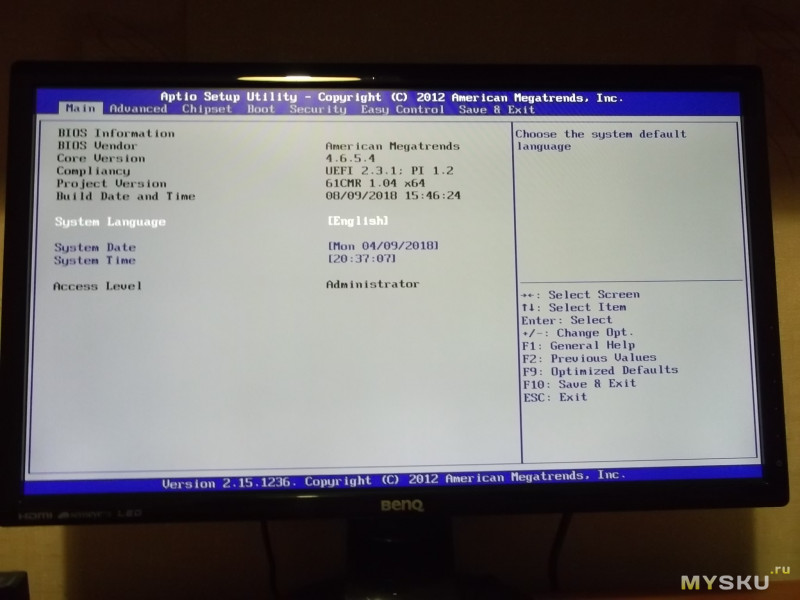

BIOS, про разгон молчу, H61, ну вы поняли.

Дополнительная информация

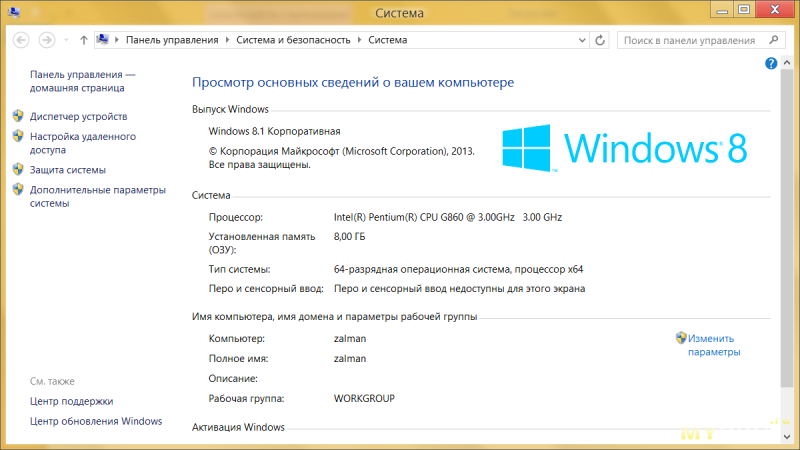

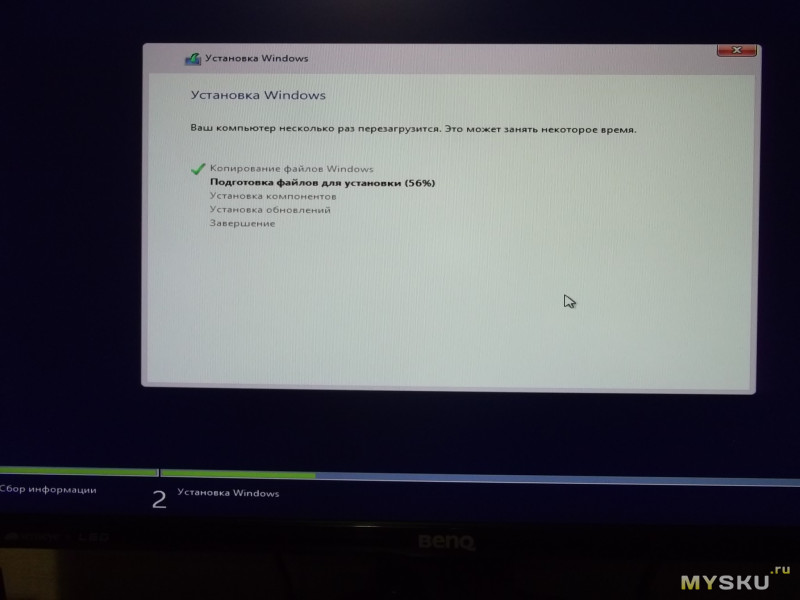

Установил Windows 8.1 64bit.

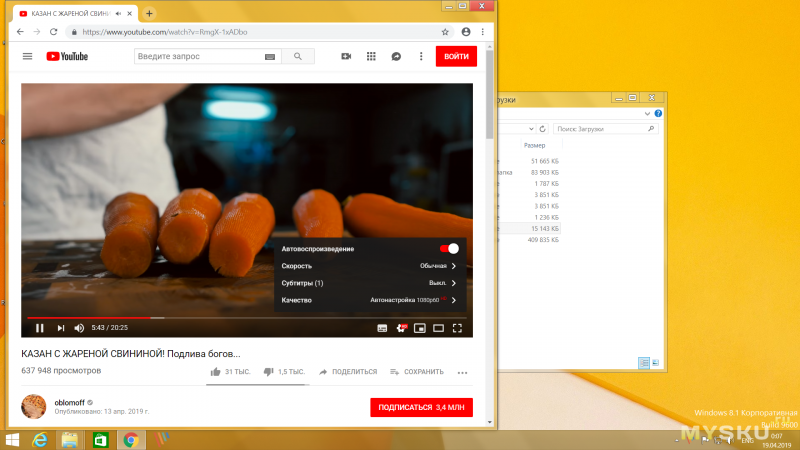

Сборка тянет потоковое видео 1080p 60 кадров, более высокое разрешение уже не тянет.

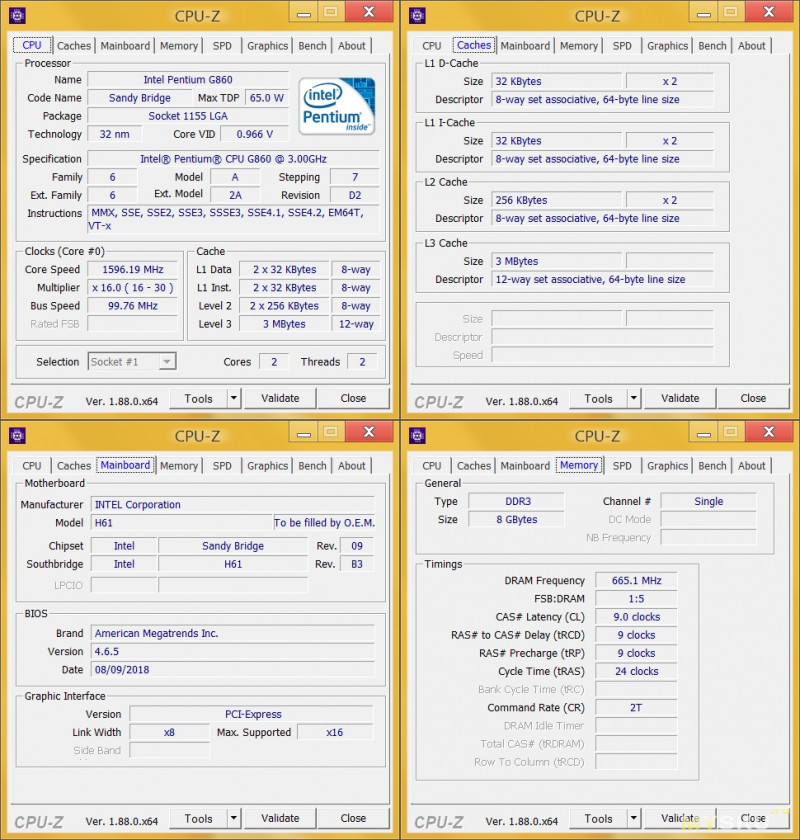

CPU-Z:

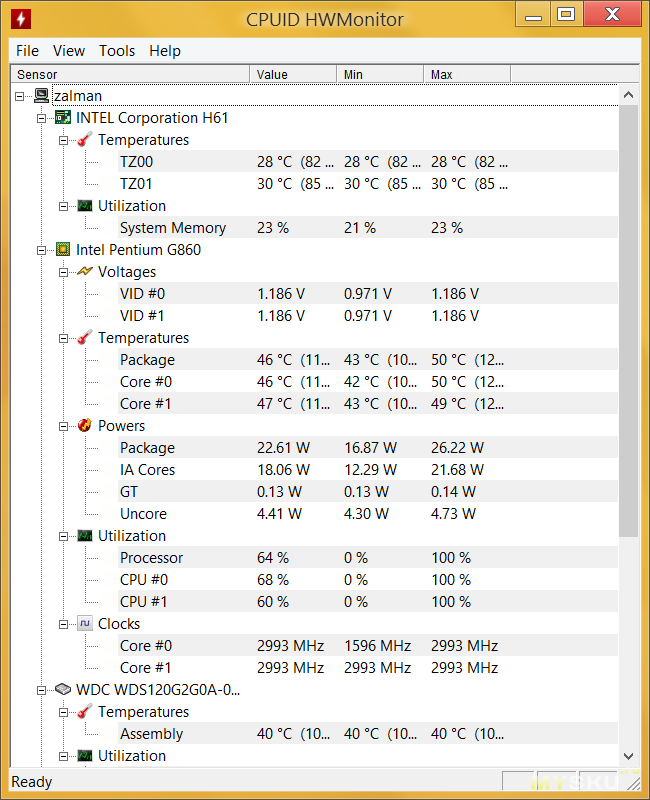

HW Monitor (без нагрузки).

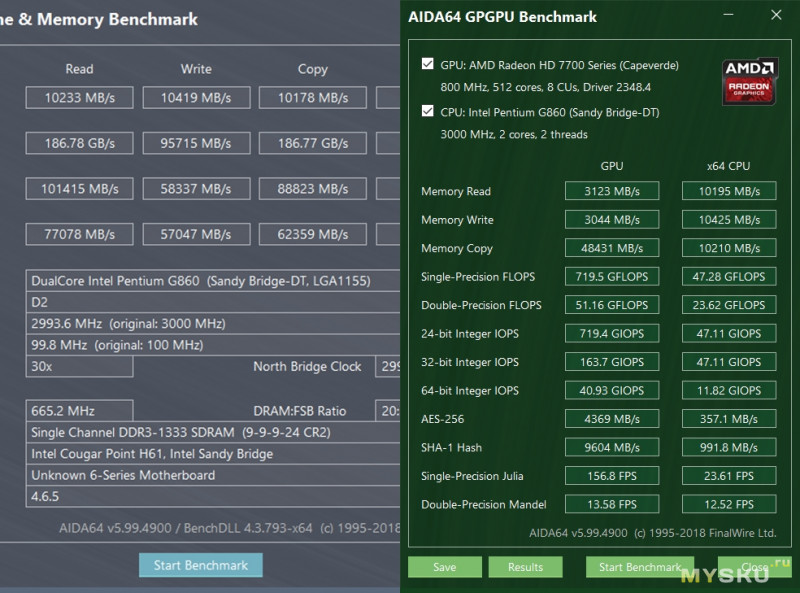

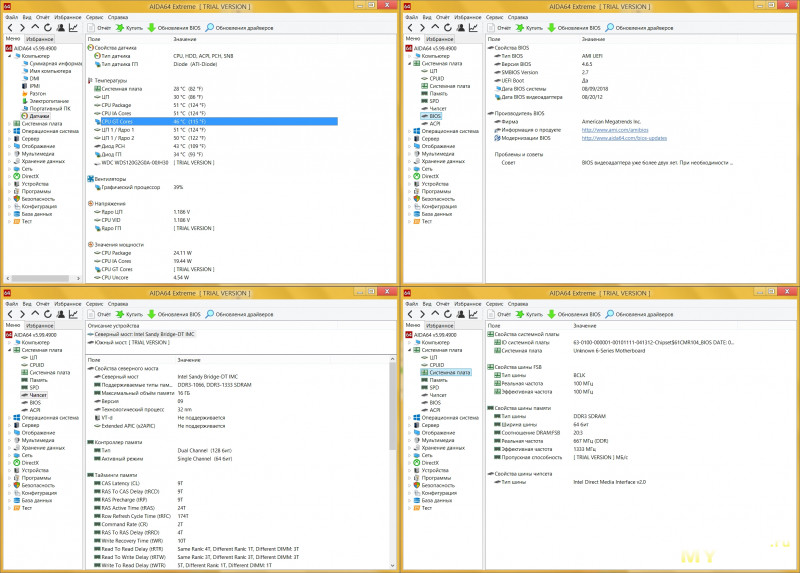

AIDA 64:

Датчик моста — 43 градуса постоянно, и не важно нагружен комп или нет.

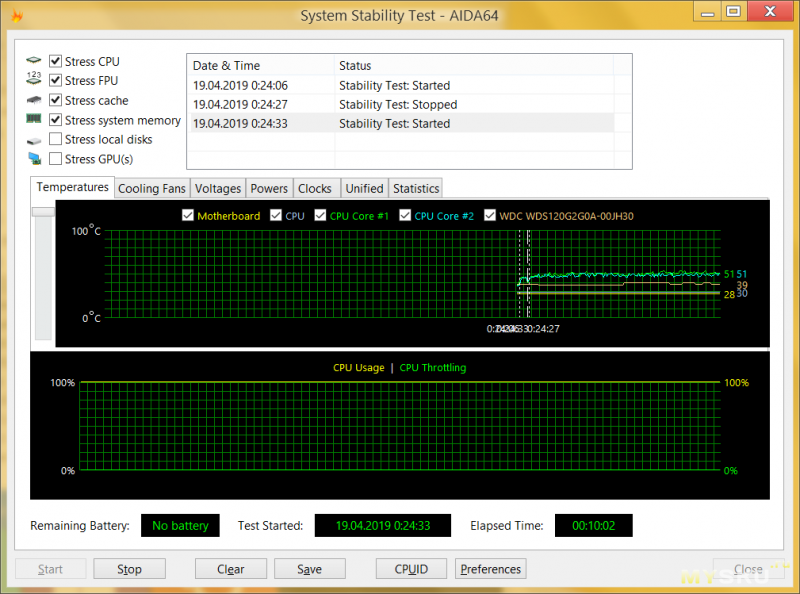

Тест стабильности системы: 10 минут.

Что еще могу добавить, теоретически конечно можно воткнуть две планки по 8 гигабайт, так же плата должна поддерживать все процессоры Sandy и Ivy Bridge. То есть можно поставить I5, I7.Turbo Boost не работает… Встроенный звук лучше не использовать, шумы-помехи (опять же, всё как у дешманской платы Esonic). Сборка работает стабильно, глюков я не замечал.
Так же добавлю сюда англоязычный обзор, под обзором-большое количество комментариев.

Тестовый стенд:

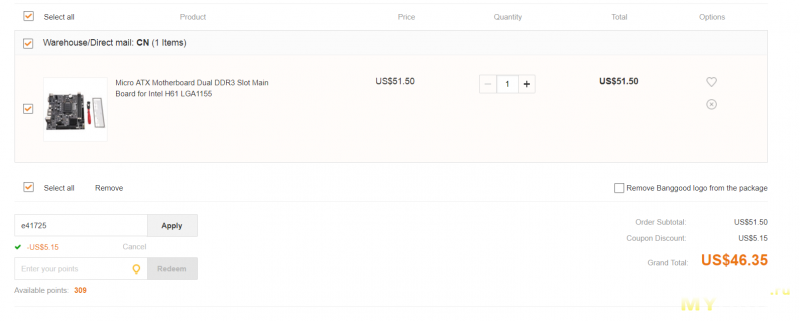

Стоимость материнской платы с применением купона: 46.35$
Код купона: e41725

Мнение. А пускай каждый сам сформирует своё собственное мнение относительно данной материнской платы. Ввиду различных ограничений я воздержусь от рекомендаций. Из плюсов: работает, можно установить хороший процессор, 16 гигабайт оперативной памяти. По минусам: упаковка посылки магазином, ну и все те ограничения, о которых я упоминал в процессе обзора. Так же неизвестно как плата себя поведёт в дальнейшем, возникают сомнения.
А на этом всё, Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
