Корпус Powerbank под Li-ion 1×18650 в форме цилиндра. [выход 5В/ 0.9 A]

Этот корпус для самостоятельной сборки powerbank-a, если это можно назвать сборкой-вставить аккумулятор под силам даже 5-ти летнему ребенку. Заказывал его два месяца назад как раз к сезону открытия рыбалки. Я много снимаю видео на экшн-камеру и менять аккумуляторы просто некогда и вообще неудобно, особенно когда у тебя мокрые руки или они в рыбе. В прошлом году я пользовался powerbank-ом на 3 аккумулятора, но держать такой на поясе не очень удобно вследствие бОльшего размера и веса.

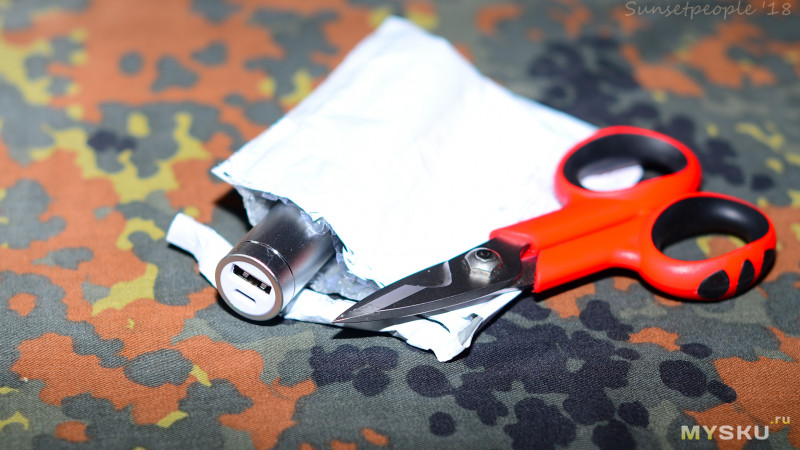

Банка приехала в обычном пакете и просто чудом не помялась:

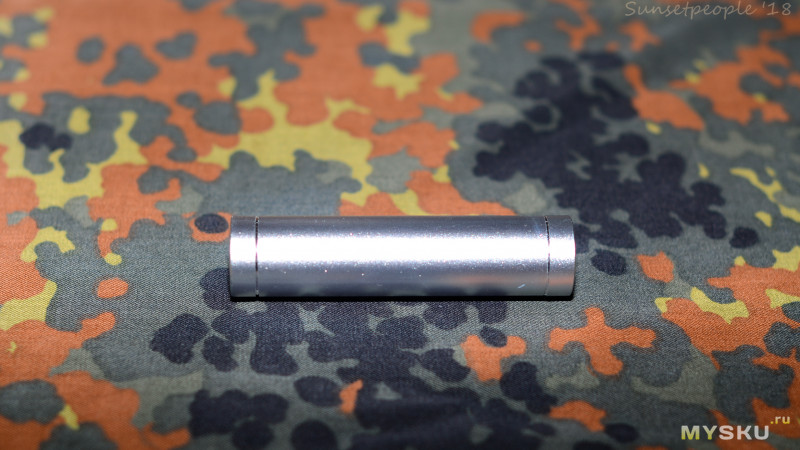

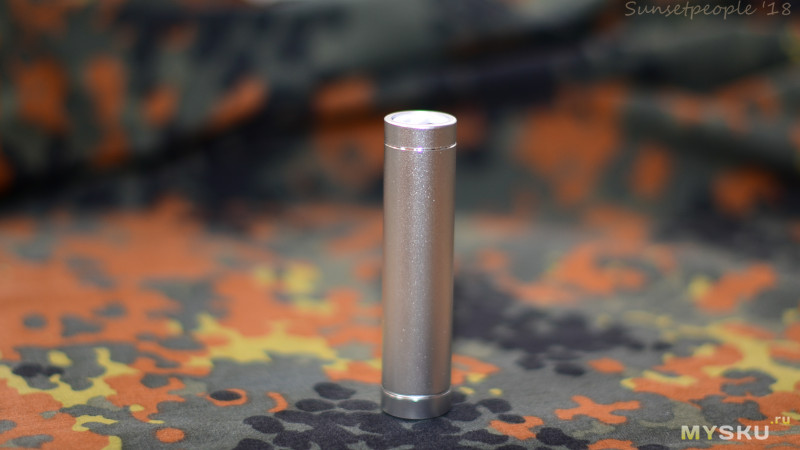

Корпус алюминиевый, конкретно у этой модели мне понравилось еще и то, что края закруглены:

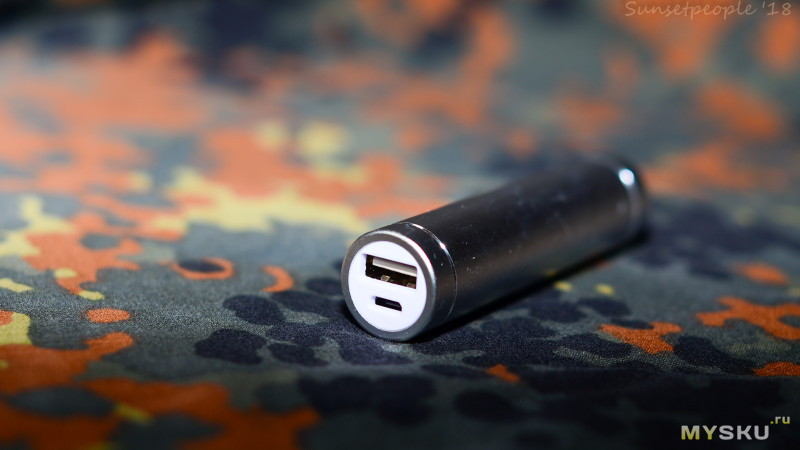

Выход USB-A, вход micro-USB для зарядки:

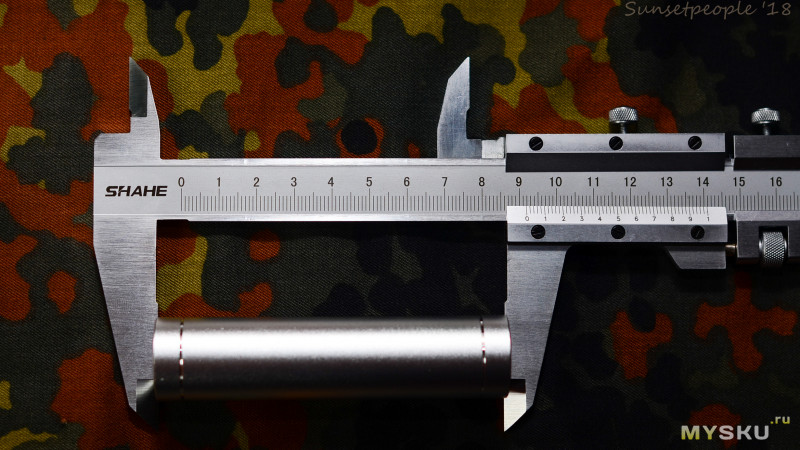

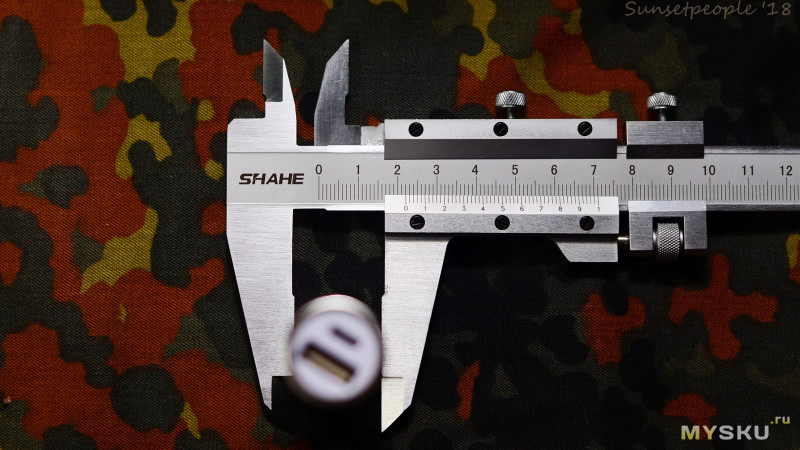

Размеры:

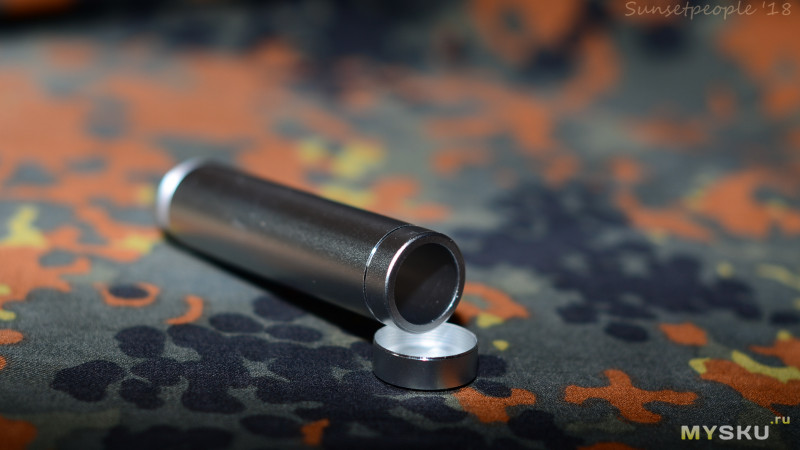

Разбирается элементарно, скручивается крышка:

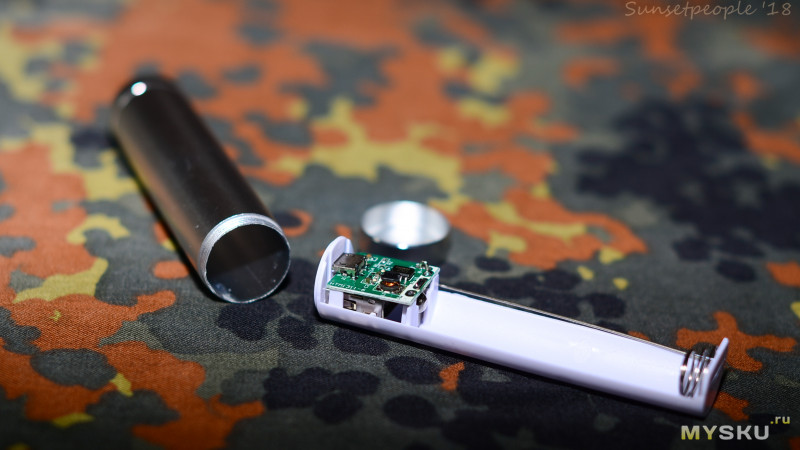

Внутри салазка под аккумулятор и плата питания:

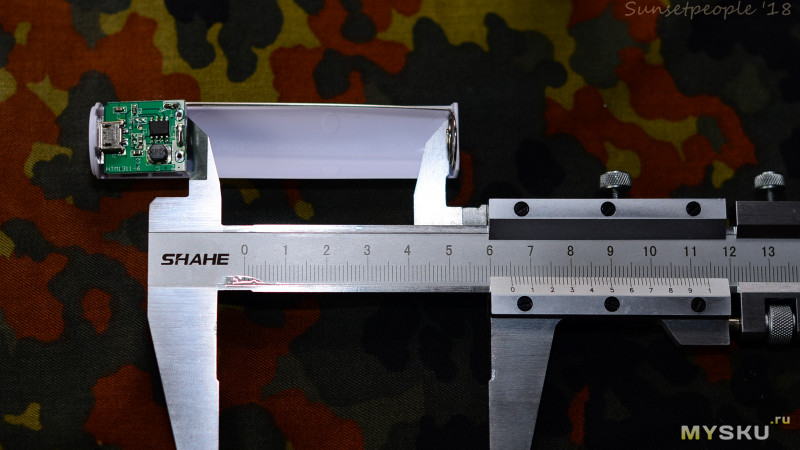

Предельный размер АКБ, который можно сюда поставить «без напильника»:

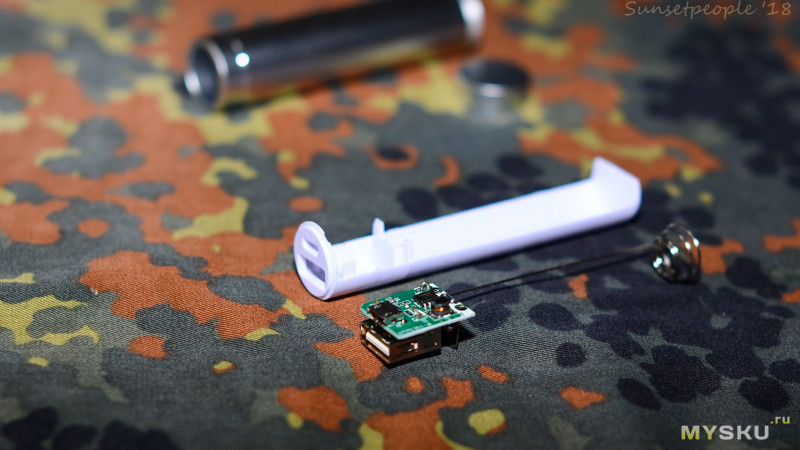

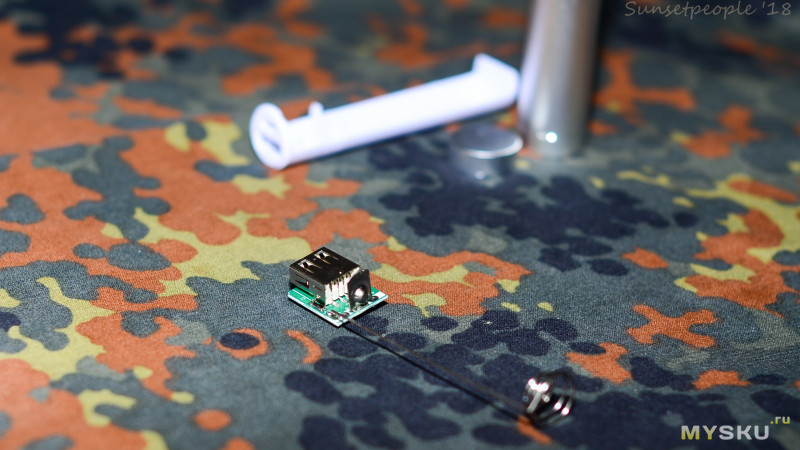

Узел питания вместе с контактами вынимается:

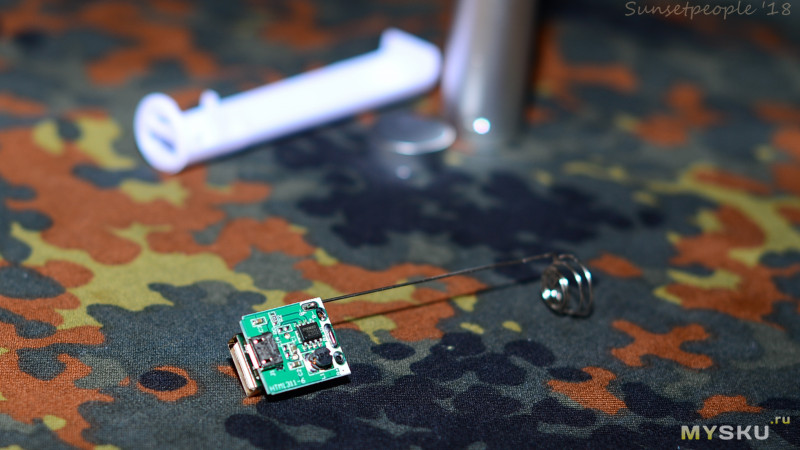

Контроллер заряда для лития TP4333 в корпусе SOP-8:

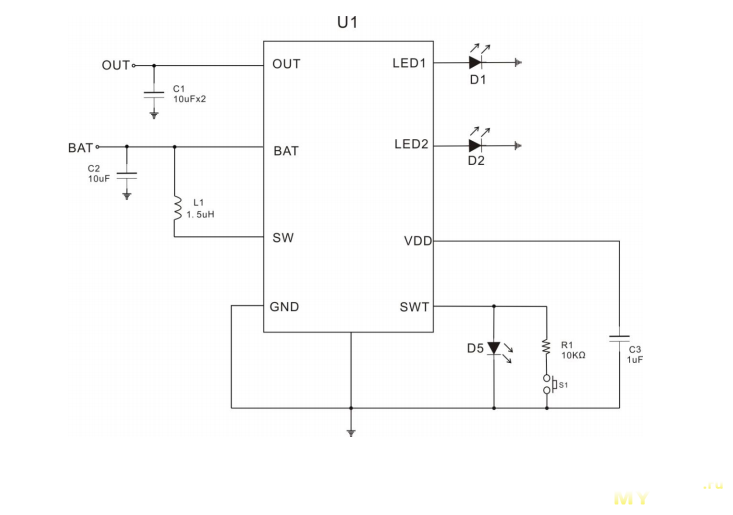

Схема его обвязки выглядит так:

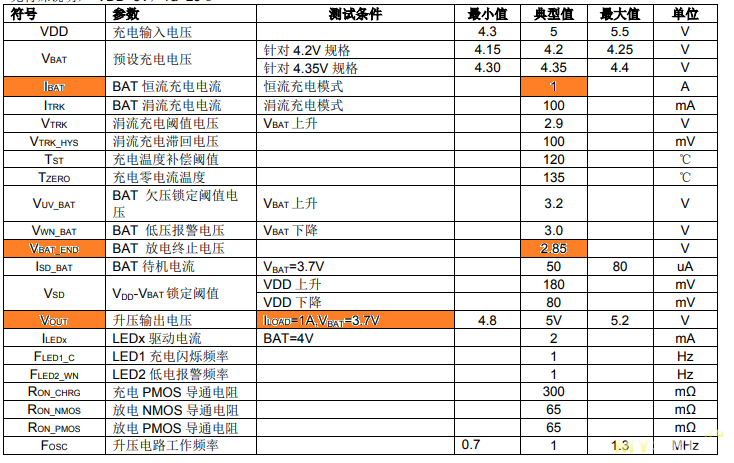

Даташит на него нашел только на китайском, судя по таблице ток заряда/разряда до 1А, и есть защита от переразряда и короткого замыкания:

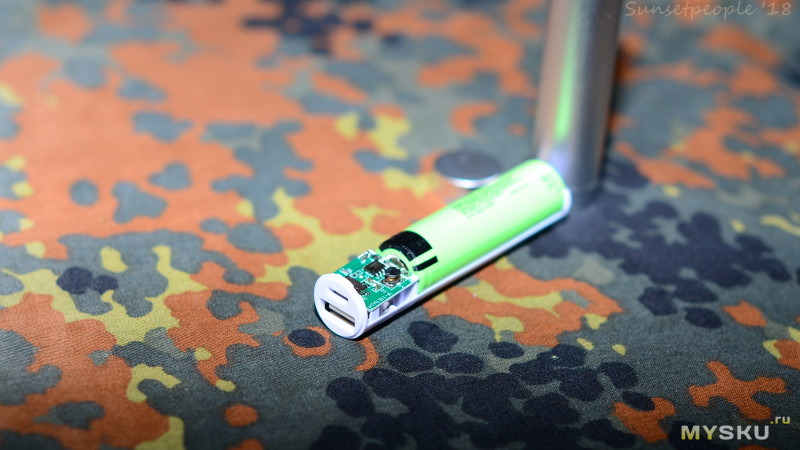

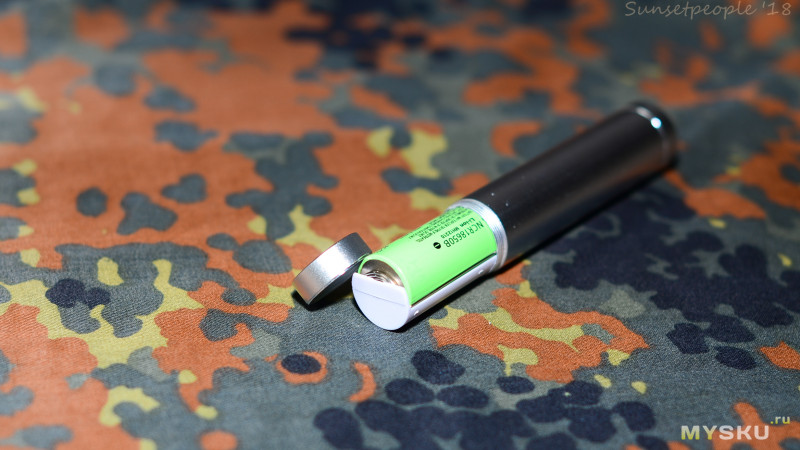

Батарея сидит плотно, начинка входит в капсулу с небольшим усилием:

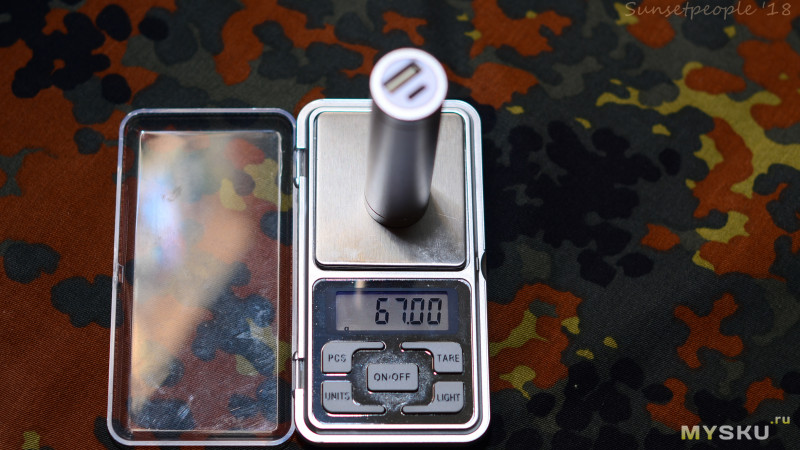

Вес в сборе получился:

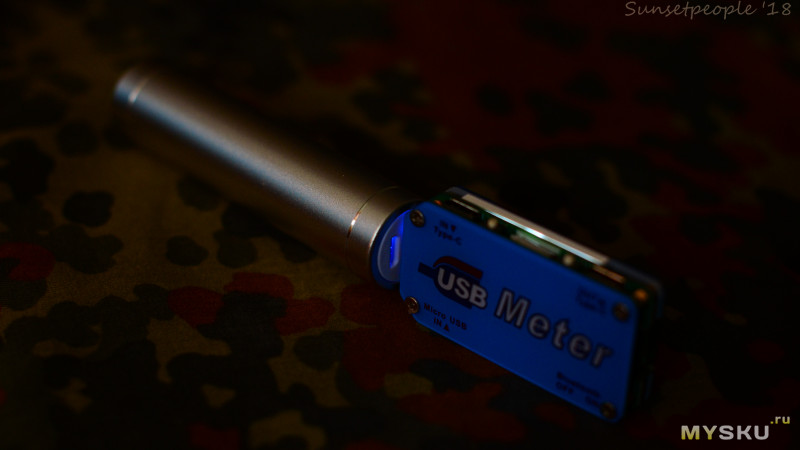

При подключении нагрузки активируется светодиодная индикация в виде синего свечения:

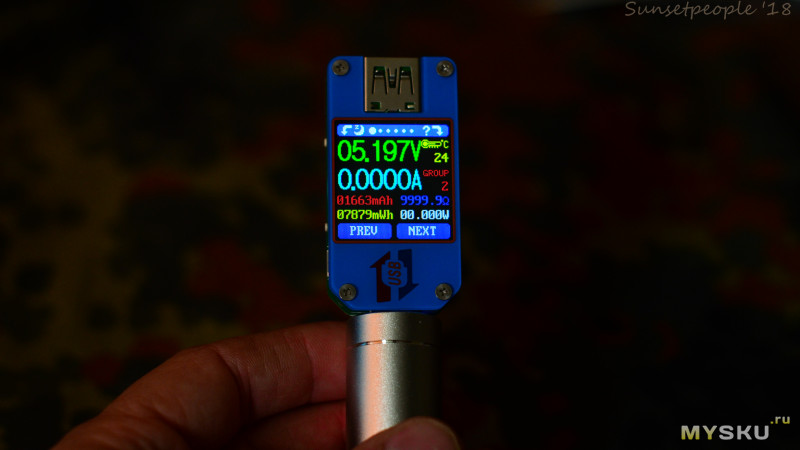

На холостом ходу напряжение:

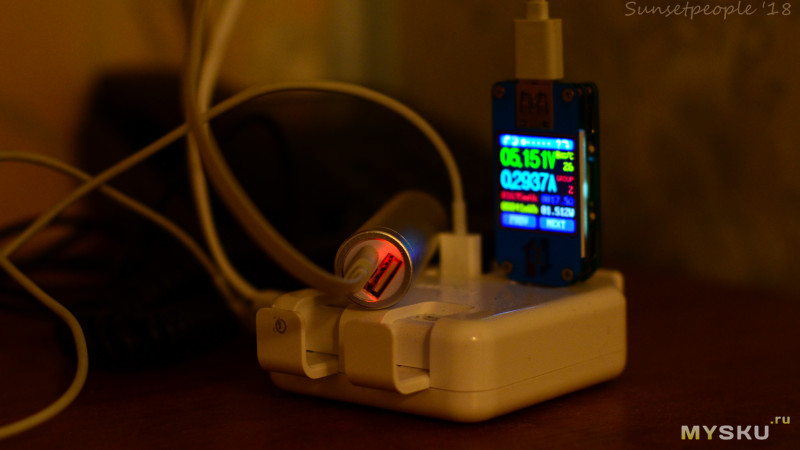

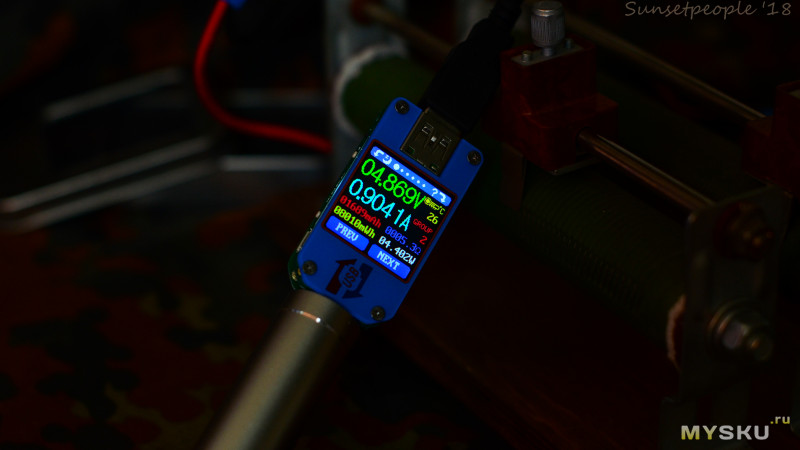

Зарядка держит 0,9 А при 4,86В

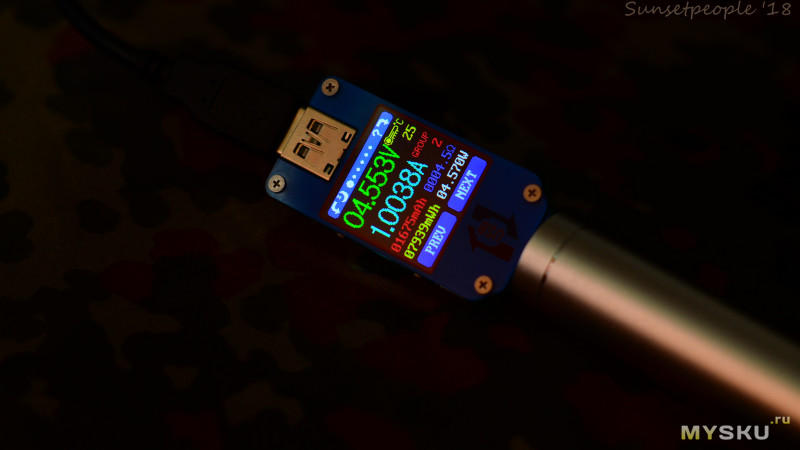

При 1А напряжение уже проваливается:

На максимальной нагрузке корпус чуть теплый.

При зарядке светится красный светодиод. По окончании зарядки powerbank отключается.

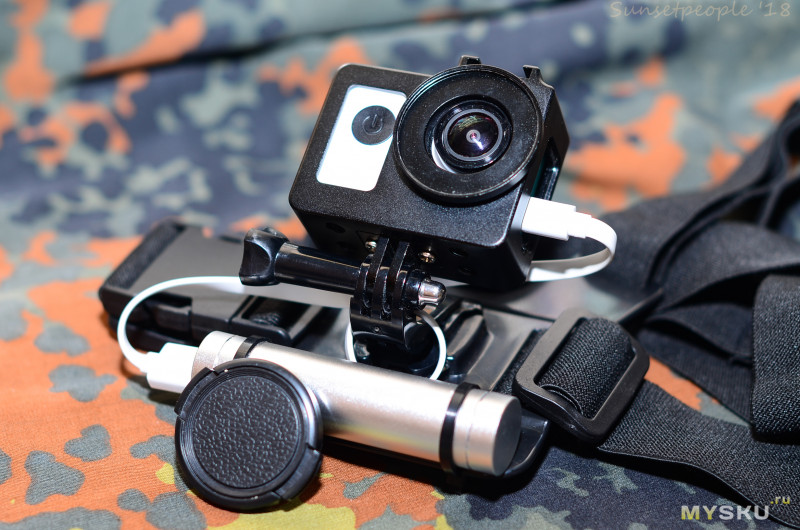

Банка на грудном поясе с камерой:

В общем отличная компактная банка для несложных задач, для моих целей подходит идеально, имеет малые размеры, вес и можно заряжать, не вынимая аккумулятор. Герметичность банки под вопросом, но я ей и не пользуюсь в дождь, так как в гермобокс не позволяет поддерживать заряд камеры от внешнего источника. Мелкие брызги точно не страшны, но в плавание лучше не пускать.
