Mecool KM9, тв бокс с процессором Amlogic S905X2

Я уже как-то тестировал ТВ бокс на базе нового SoC S905X2 от компании Amlogic и остался не совсем довольным, потому как ТВ бокс на базе него хоть и имел хорошую производительность и низкий нагрев, но программных недоработок было много. И вот до меня наконец добралась еще одна модель под известной маркой Mecool и собственно сегодня попробую рассказать о том, что она из себя представляет и изменилось ли что-то.
Как всегда осмотр, разборка, тесты, выводы и сводная табличка.

Заказывал я этот ТВ бокс довольно давно, но из-за «особенностей празднования Нового года» нашей таможни, где посылки пролежали месяц, а также из-за особенностей магазина, получил я ее ближе к середине февраля.

Технические характеристики
Центральный процессор — Amlogic S905X2
Количество ядер — 4
Графика — ARM Dvalin MP2 GPU
Оперативная память — 4ГБ DDR4
Флеш память — 32ГБ
WiFi: 2,4/5 ГГц
Bluetooth: Bluetooth 4.2
LAN — 100Mbit
Разъемы: 1хUSB 2.0, 1хUSB 3.0, HDMI, RJ45, AV, microSD card
Операционная система — Android 8.1

Характеристики и оснащенность интерфейсами один в один с боксом H96 Max и на мой взгляд не хватает только двух вещей — еще одного USB и гигабитной сети, в остальном все нормально и даже с запасом.

Упаковка обычная, аккуратная коробочка, ТВ бокс дополнительно защищен пленкой, из информации только ключевые характеристики.

Комплект поставки
1. ТВ бокс
2. Пульт ИК ДУ
3. HDMI кабель
4. Блок питания
5. Инструкция.

1, 2. Инструкция и кабель, ничего особенного, кабель довольно тонкий, а инструкция весьма англоязычная.
3, 4. Блок питания 5 Вольт 2 Ампера, в работе особо не перегревается, но внешний жесткий диск тянет с трудом, если подключен HDMI-VGA адаптер, то жесткий диск хоть внешне и работает, но обмениваться информацией уже не хочет.
5, 6. Пульт обучаемый, можно запрограммировать несколько кнопок управления телевизором, удобный, но ИК, а не Блютуз.

Блок питания в обычном для Микул варианте, т.е. бюджетный, но есть предохранитель, входной фильтр, правильный межобмоточный конденсатор и дроссель по выходу. Но любопытно что на выходе два конденсатора, сильно отличающихся по размеру, но одинаковые по емкости (470мкФ) и напряжению (16 Вольт).
Можно использовать как есть, можно немного доработать, на ваше усмотрение.

Понятие «дизайн» весьма условно так как внешне это обычная квадратная коробочка черного цвета, хотя если посмотреть на популярные боксы от Xiaomi, то там примерно такой же вид.

Габариты — 100х100х17.5мм, на мой взгляд ближе к компактным.

Спереди находится вставка с подсветкой, в режиме загрузки светит синим, в рабочем зеленым с плавным изменением яркости.
Справа слот для карты памяти и пара USB разъемов, 2.0 и 3.0 соответственно.
Сзади вход питания, выход на телевизор, Ethernet и выход аналогового видео и звука.

На самом деле вариантов «цветового оформления» больше и они включают в себя:
Синий мерцающий цвет — Включен и подключена сеть
Сине-зеленый — Сеть не подключена
Красный непрерывно — дежурный режим
Красный-синий-зеленый — работа с USB/SD.

Взаимное расположение разъемов. Вот как по мне, то между входом питания и HDMI явно просится еще один USB.

Вентиляционных отверстий много, но они только снизу, ножки мягкие и за стол держатся отлично.

Разбирается коробочка предельно просто, под парой ножек есть саморезы, защелки не очень тугие.

После этого получаем доступ к печатной плате. Кстати видно место под экранирующую пластину, которая не установлена.

Выкручиваем еще четыре самореза и вынимаем плату.

WiFi антенна приклеена на что-то резиноподобное, раньше мне такое не встречалось. Также на нижней крышке находится стальная пластина выполняющая функцию радиатора и дополнительного сразу чтобы ТВ бокс не скользил по столу. Тепло на нее передается через кусочек теплопроводящей резины толщиной аж 5мм.

Передняя вставка матовая, подсвечивается небольшим светодиодом и хоть светит он не очень ярко, но постоянное изменение яркости несколько напрягает, я бы заклеил всю эту «красоту» изолентой.

Верхняя сторона печатной платы, сначала кажется что она забита под завязку, но на самом деле больших чипов не так и много, например ОЗУ реализовано вообще при помощи одного чипа.

Задние разъемы, HDMI имеет защиту, это очень радует, но справедливости ради стоит сказать, что после большого перерыва она начала появляться все чаще и чаще.

USB разъемы также имеют защиту, что радует еще больше, респект. Кроме того справа просматривается некое подобие защиты по питанию.

С другого торца платы есть место под разъем или шлейф, предположительно для подключения DVB модуля, так что думаю можно ожидать появления и гибридных ТВ боксов на базе данной модели платы.

1. SoC Amlogic S905X2
2. ОЗУ 4 ГБ
3. Флеш память 32 ГБ
4. Очень непривычный модуль WiFi, и не в виде чипа и не в виде собственно модуля, некий гибрид, также раньше не встречал.

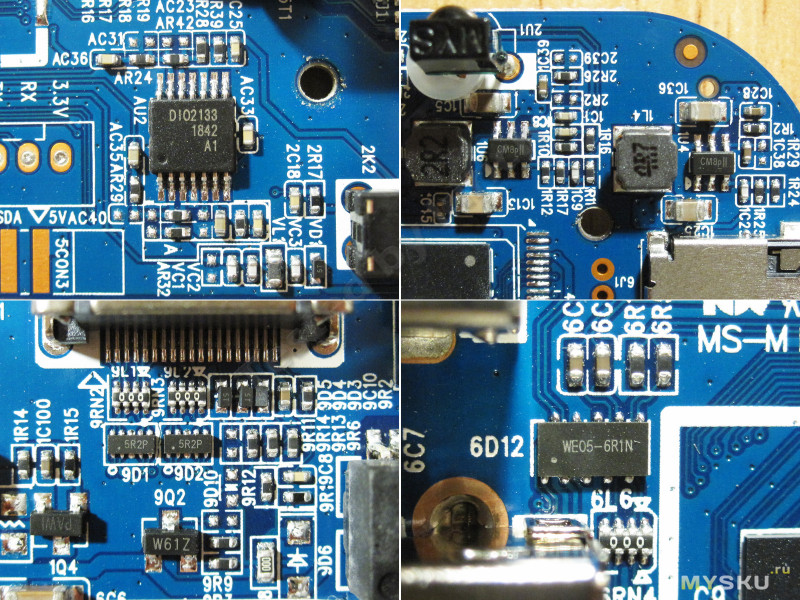

1. Чип вывода аналогового звука
2. Система питания не с многоканальным стабилизатором, а в иде россыпи мелких, не принципиально, просто на плате занимает больше места.
3. Защита HDMI
4. Защита USB 3.0

Главный экран думаю неоднократно вам встречался в обзорах других ТВ боксов, разработчики Микул не стали придумывать ничего нового, а использовали известную оболочку.

Кроме основных кнопок доступа к настройкам, программам и прочему, есть кнопка запуска инструкции по пользованию.
Здесь предлагается два варианта, текстовый и видео. Присутствует плохонькая, но русификация, к сожалению только текстового варианта. В видео режиме просто открывается страничка на ютубе и отличить русскую можно только по рекомендованным видео.

Предустановлен Андроид версии 8.1.0, прошивка от 10 октября, ожидал поновее.

Настройки, их много и они только в боковом меню, как попасть в стандартные я не нашел.

Отдельно есть настройка яркости/контрастности/цветности, по умолчанию режим 50/50/50, но либо лыжи не едут, либо я что-то не понимаю. В общем никакие регулировки ничего не меняют как в меню, так и при просмотре видео.

CPU-Z давно не преподносит ничего нового, собственно здесь картина аналогична. ОЗУ 4ГБ, как и заявлено.

Тесты стандартны для моих обзоров ТВ боксов и также стандартно убраны под спойлер.

Синтетические тесты, проверка температурного режима
Антуту 5 и 6

В качестве дополнения версия 7, так как статистики мало, то она не входит в итоговую таблицу.

Скорость доступа к накопителям и ОЗУ на мой взгляд отличная, слева моя попытка протестировать работу внешнего жесткого диска, так и висело на 1%.
Справа я вместо жесткого диска подключил SSD во внешнем боксе, у него показало чтение до 160 МБ/сек, на самом деле скорость была немного ниже, с ним включилось кеширование чтения.
А вот около 110 МБ/сек на чтение и почти 70 на запись у встроенной памяти очень радуют, кстати это было заметно уже на этапе установки разного ПО, все буквально «летает».

Geekbench 3 и 4.

1. Ice storm Extreme (добавлен в таблицу)
2. Ice storm Unlimited
3. Ice storm Performance
4. PCmark

В тестах нагрева я могу смело поставить 5 баллов, ситуацию не смогла испортить даже толстая резинка, процессор реально холодный, надеюсь что китайские разработчики не просекут эту особенность и не станут «дорабатывать» охлаждение.

Несколько последовательных запусков Bonsai benchmark также не выявили перегрева. Но что непонятно, в некоторых тестах производительность заметно ниже чем у H96 Max с тем же процессором и объемом памяти, впрочем это лучше будет заметно в итоговой таблице.
Слева результат первых тестов, справа на следующий день, соответственно после нескольких перезагрузок, думаю что для данного бокса это максимальный результат.

На моей памяти это третий ТВ бокс из протестированных 40 у которого тест AnTuTu Video не показал ни одного не поддерживаемого формата.

Чувствительность WiFi на среднем уровне, или немного выше чем средний так как через всю квартиру я видел и свою 5 ГГц точку доступа.

В 2.4 ГГц скорость неоднозначная, в противоположном углу большой комнаты получил 12-13 Мбит, в паре метров 50 Мбит, как-то ожидал что в пределах комнаты будет получше.

В 5 ГГц также когда как, прогнал подряд три теста, получил разброс 100-190 Мбит.

Программ установлено не очень много, может и к лучшему.

Есть плееры, в том числе MXplayer, браузер, неудобный файловый менеджер, Плеймаркет и прочая ерунда.

Любопытно что Коди не был предустановлен и после клика по его иконке запросил установку.
В целом работает, хотя иногда выдает что какой-то из плагинов не имеет доступа, в общем как обычно.

Ютуб, здесь можно было бы сказать что все отлично если бы не то, что максимальное разрешение только FullHD. Почти все проверенные ролики шли плавно, хотя пара попалась с небольшими пропусками кадров, но здесь я больше грешу на само видео.
Проверял ролики как FullHD, так и 4к 60fps.

В одном из обзоров данной модели читал что Ютуб работает в 4к, у меня так и не получилось этого добиться, хотя я пробовал и обновлять и подключать к устройству с которым он автоматически выставляет 4к разрешение вывода, но увы, почему-то максимум FullHD.

Встроенных программ больше нет, перейду к альтернативным.
Торрент ТВ, без вопросов, хотя поначалу почему-то не хотел нормально работать, видимо «прогрелся» :)

ЛанетТВ, аналогично, работает без проблем

ЛаймТВ, также работает, но показывает только каналы без подписки.

Какая-то унылая программа просмотра украинского ТВ, все работает но общий дизайн ПО навевает тоску.

Программа для просмотра разных старых фильмов. Как я уже писал, предлагает установить приложение Ютуб, где и просматриваем фильмы. Все работает отлично, но перед запуском фильма любит показать рекламу какого нибудь браузера «без рекламы и СМС».

Все тесты шли хорошо, но зная китайских разработчиков я все ждал, где же они налажают и нашел.
Проблема вылезла при просмотре различных видеофайлов, как обычно проверялись файлы из этого списка.
1024x768_h265_AC3.mkv — нет звука (АС3)
2560x1600_AAC .mp4 — небольшие пропуски кадров
3840x2160_AAC .mp4 — заметные пропуски кадров
4096x2160_AAC .mp4 — заметные пропуски кадров
gopro-hero-3-be-avc-high@l5.1-4096×2160-12p-aac-2ch.mp4 — ок
GraysPeak8HDR_Dolby AC3.mp4 — нет звука (АС3)
LG 4K Paris_AAC.mp4 — пропуски кадров
LG 4K Story-of-Earth_AAC.mp4 — пропуски кадров
LG_Chess_HDR.mp4 — небольшие пропуски кадров
Philips_UHD_supershopdemo_1.mp4 — ок
samsung-note-3-3840×2160-high@l5.1-AAC-2ch-2.mp4 — ок
4K HD.Club Changhong-Furano-100mbps.mp4 — пропуски кадров/ок
Sony_4K_HDR_Camp.mp4 — ок
Molly — Holy Molly (2016) 4К UHD_60 fps.mkv — пропуски кадров
Ducks.Take.Off.1080p.QHD.CRF25.x264-CtrlHD.mkv — ок
Ducks.Take.Off.2160p.QHD.CRF25.x264-CtrlHD.mkv (243Мбит) — пропуски кадров
4K HD.Club TCL-super_car-Part-1-HEVC.mp4 — ок
Colours Of Culture Bali (6K.3240p.x264).mkv — не работает

Проверял теми плеерами, что были установлены, в целом работало одинаково, стоило наверное установить какой нибудь другой. Не помогало ни подключение флешки к USB 3.0, ни запуск видео со встроенной памяти.
Выше указано — Furano-100mbps.mp4 — пропуски кадров/ок, дело в том, что у меня два таких файла, обычный и HEVC, второй работал отлично.

4k hdr demo 60fps wildlife video for 4k oled tv 1920×1080
4k hdr demo 60fps wildlife video for 4k oled tv 2560×1440
4k hdr demo 60fps wildlife video for 4k oled tv 3840×2160
Peru 8K HDR 60FPS 1920×1080
Peru 8K HDR 60FPS 2560×1440
Peru 8K HDR 60FPS 3840×2160
Peru 8K HDR 60FPS 7680×4320

Не работал только файл с 8к разрешением, остальное отлично.

Пиксельный тест FullHD без нареканий.

Дополнительные тесты.
СЕС, работает, команды от клавиатуры передаются.
При подключении к «эмулятору 4к телевизора» открылся полный список разрешений и автоматом включился 4к, при этом сменился тип цветового пространства без возможности выбора вручную.
ТВ бокс предлагает два варианта работы AFR, но я так и не смог его запустить с предустановленными плеерами, хотя принудительно можно выбрать любой режим.

Сводная табличка и сравнение с H96 Max основанном на том же процессоре и с тем же объемом ОЗУ/флеш, при этом H96 Max в большинстве тестов оказался производительнее.
.

Итоговые выводы.
Фактически получены почти те же результаты что и с H96 Max. В основном все работает нормально, понравилась приличная производительность при очень низкой температуре процессора, стабильная работа Ютуб и разных программ для просмотра онлайн ТВ, неплохая скорость работы со встроенной флеш памятью, и 5ГГц WiFi, но вот в плане поддержки различных форматов видео имеем все те же проблемы, пропуски кадров и тормоза на фактически большей части тестовых роликов.
Меня пока не покидает надежда, что производители все таки доработают ПО и все будет нормально, но на текущем этапе не все пока гладко.

Если коротко — аппаратно (в том числе и внешне) бокс очень понравился, в плане температуры вообще 5+, но программно есть проблемы, а точнее — работа с разными видеофайлами.

На этом у меня все, надеюсь что обзор был полезен и как всегда буду рад вопросам и просто комментариям.
