Новый контроллер паяльной станции Ve2.1S STM32 OLED1.3" для паяльных жал JBC/Т12 + управление помпой/электромагнитным клапаном

  • Цена: $27.90 (Set 2)

В продаже появилась новая версия контроллера паяльной станции Ve2.1S STM32 с OLED1.3. Решил узнать что за «зверь», а за одно собрать брату паяльную станцию.
Что из этого получилось под КАТ-ом (много текста и фотографий — трафик)

В магазинах торгующих продукцией KSGER (как на Али, так и на Тао), уже примерно второй месяц, есть в продаже новый контроллер паяльной станции Ve2.1S STM32 OLED1.3.
Присматривался к нему в плане покупки. Хотелось узнать, что же там такого новенького наваяли китайские изобретатели-рационализаторы. А тут ещё брат, ака leha_marader, попросил собрать ему паяльную станцию. И как будто услышав наши желания, магазин сам предложил взять этот контроллер на обзор. Сказать что я долго решался брать или не брать, значит ничего не сказать. Контроллер тут же был куплен за символические 2$ и уже через 3 недели был доставлен курьером на домашний адрес.
Посылка — непритязательный белый почтовый пакет с почтовой информацией

В нем картонная коробка с логотипом KSGER и указанием номера комплекта

Размеры коробки 17х9х11см

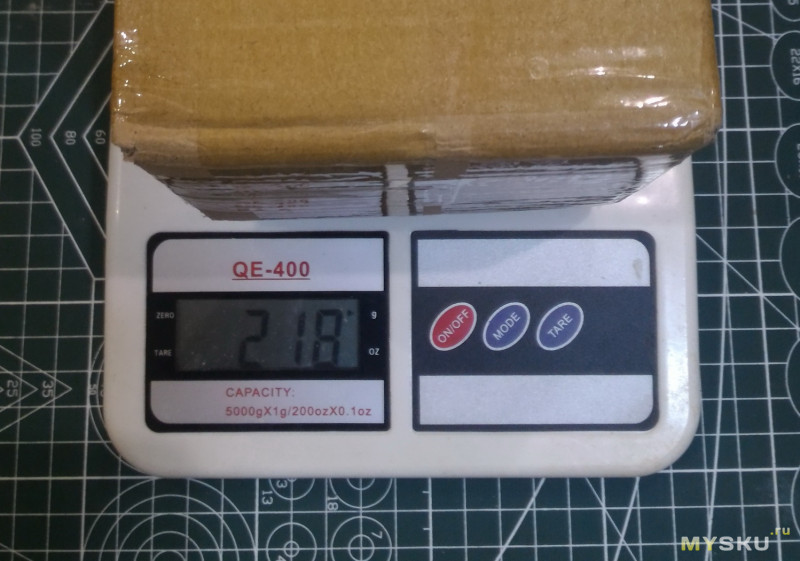

Вес 218грамм

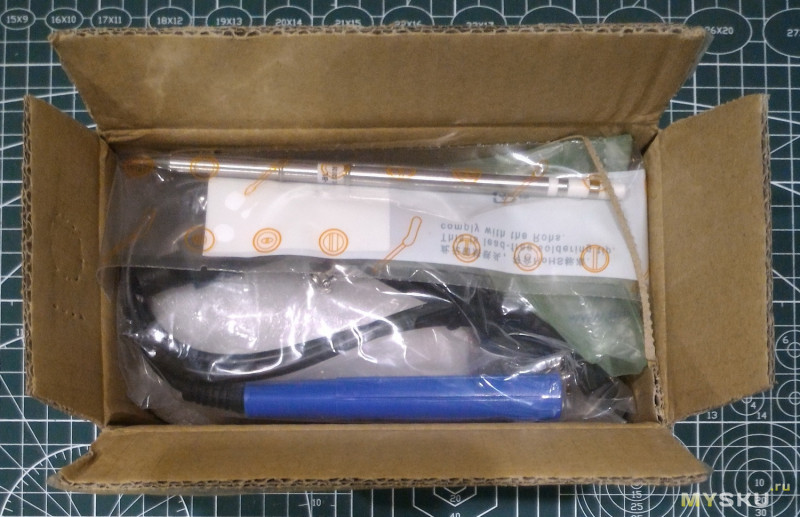

Внутри сам комплект

Упаковано всё очень хорошо, комплектующие плотно зафиксированы скомканной бумагой и «пупыркой»

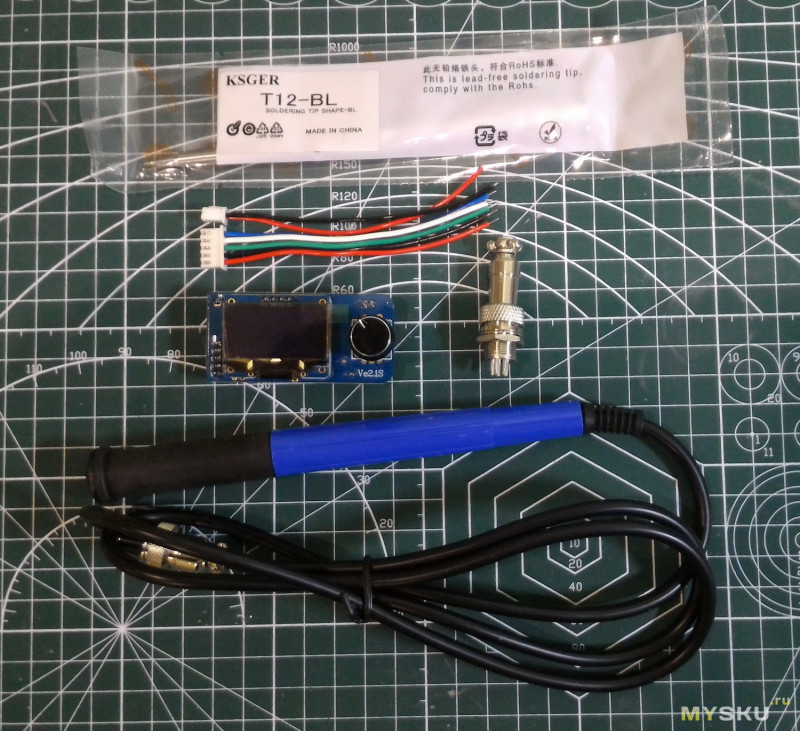

Итак, что же приехало:

— плата контроллера паяльной станции Ve2.1S STM32 OLED1.3 + 2 шлейфа с разъемами для подключения БП и разъема GX12-5
— ручка паяльника HAKKO FX-9501 в сборе
— разъем GX12-5
— и в качестве бонуса от магазина — паяльное жало KSGER T12-BL

Рассмотрим приехавшие комплектующие более детально.

Начнем с платы контроллера паяльной станции Ve2.1S STM32 OLED1.3

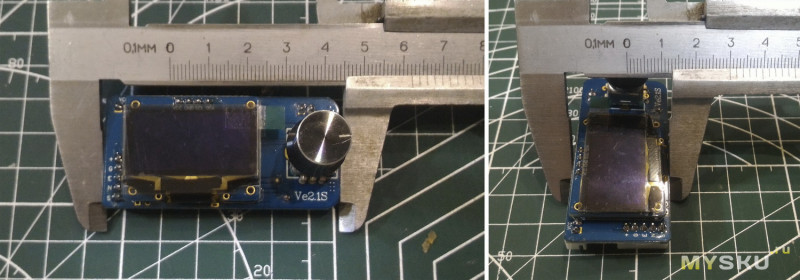

Плата имеет размеры 62х30мм

По ширине на 2мм шире платы v2.1S
Монтаж двусторонний.
На одной стороне расположены: контроллер, EEPROM, цепи стабилизации напряжения и силовая часть, а так же разъемы.

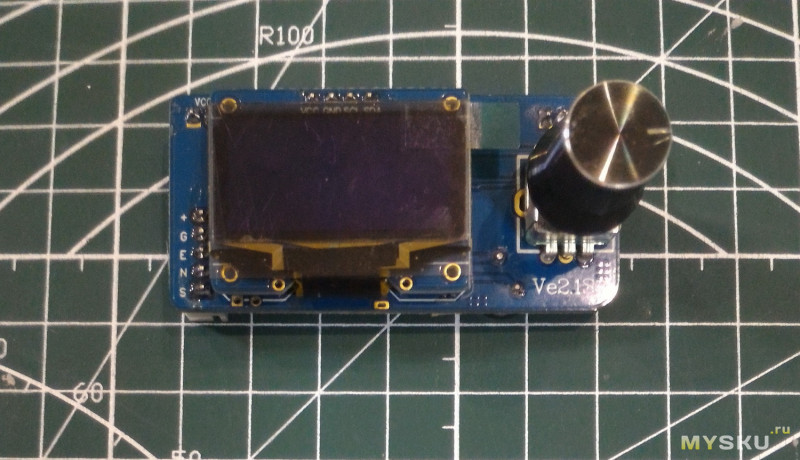

На обратной стороне расположены дисплей OLED_1.3" и энкодер.

Плата контроллера детально
Принципиальная схема контроллера

Плата со стороны монтажа

Сердцем платы является контроллер U1 STM32F102C8T6
Стабилизированное питание для микроконтроллера и его обвязки обеспечивает ИМС U2 SPX2954am3-3.3 в корпусе SOT-223, выходное напряжение 3.3 вольта
Усиление сигнала с термопары паяльного жала обеспечивает операционный усилитель U3 SGM8551NX
Для хранения PID-коэффициентов паяльный жал используется EEPROM U4 AT24C08N
К силовой части относится:
— канал управления нагревателем паяльника: MOSFET Q1 TPC8107 и управляющий им транзистор Q2 S9013W
— канал управления двигателем помпы/электромагнитным клапаном: MOSFET Q3 SI4800
Для дополнительного питания контроллера используется литиевая батарейка на 3В. Она либо подключается к разъему на плате либо запаивается непосредственно в плату.
Для обновления прошивки на печатной плате предусмотрены контакты разъема SWD, его разводка C-D-G-V = Clock, Data, GND, +3,3V.
Для отображения информации используется OLED дисплей с диагональю 1.3”
Для управления контроллером используется энкодер.
Качество пайки хорошее, SMD элементы расположены достаточно ровно, но в местах пайки энкодера и дисплея есть не отмытый флюс.

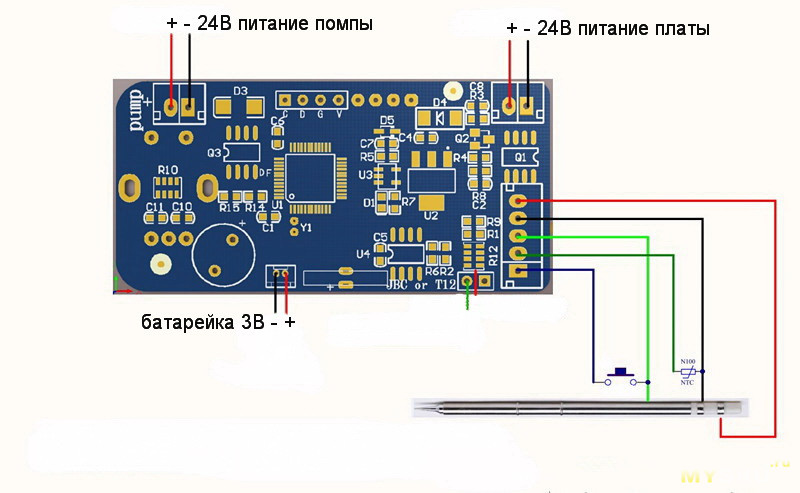

Схема подключения

Плата контроллера паяльной станции Ve2.1S поддерживает работу с паяльными жалами JBC и T12.

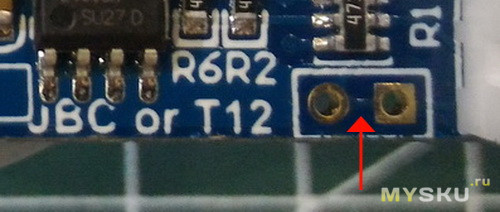

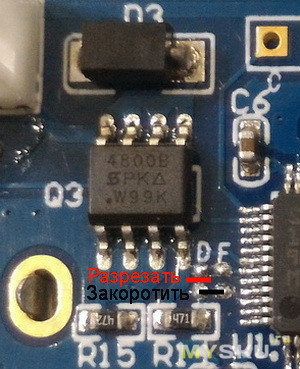

При использовании паяльных жал JBC необходимо перерезать печатную дорожку между контактами

Если после этого возникнет необходимость в использовании паяльных жал Т12 необходимо запаять перемычку.

Плата контроллера паяльной станции V2.1S имеет возможность подключения как двигателя помпы, так и электромагнитного клапана
.

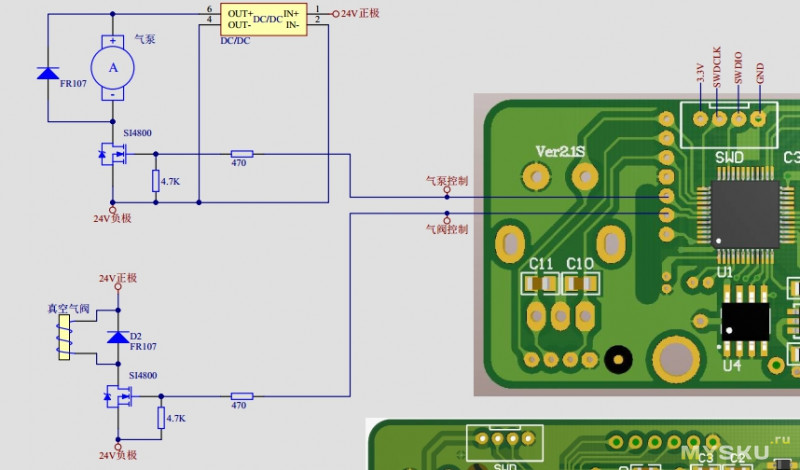

В новой плате Ve2.1S реализована возможность управления либо двигателем помпы (никакие изменения на плате делать не надо), либо управлять электромагнитным клапаном (внести изменения на плате согласно рисунка)

В таком варианте к разъему PUMP подключается электромагнитный клапан с напряжением питания 24В.

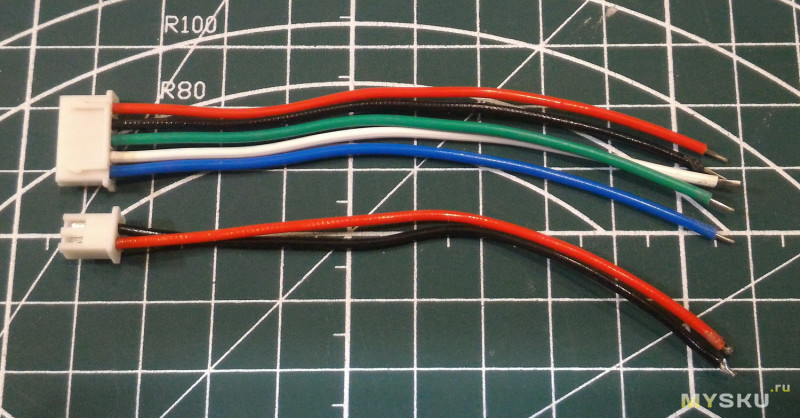

Так же в комплекте с платой есть 2 шлейфа

один из них применяется для подключения к плате разъема паяльника, другой для подключения платы к блоку питания.

Проанализировав принципиальную схему можно предположить, что данная плата является дальнейшим развитием или модификацией платы версии v2.1S.
Выявленные отличия в схемотехнике:
— после стабилизатора U2 нет защитного стабилитрона D2 на 3.3V и электролитического конденсатора C3 на 100mF*6V;
— вместо резистивной сборки R11 на 4.7кОм установлены отдельные резисторы R2, R6 с тем же номиналом;
— на плате разведен каскад управления двигателем помпы/электромагнитным клапаном Q3, D3, R14, R15;
— предусмотрена возможность использования паяльных жал JBC и T12.

Теперь рассмотрим ручку паяльника HAKKO FX-9501

Ручка без опознавательных знаков, ни надписи HAKKO FX-9501, ни наклейки KSGER нет. Естественно не оригинальная.
Отливка качественная, облоя и заусениц нет. Черный резиновый манжет достаточно эластичен.

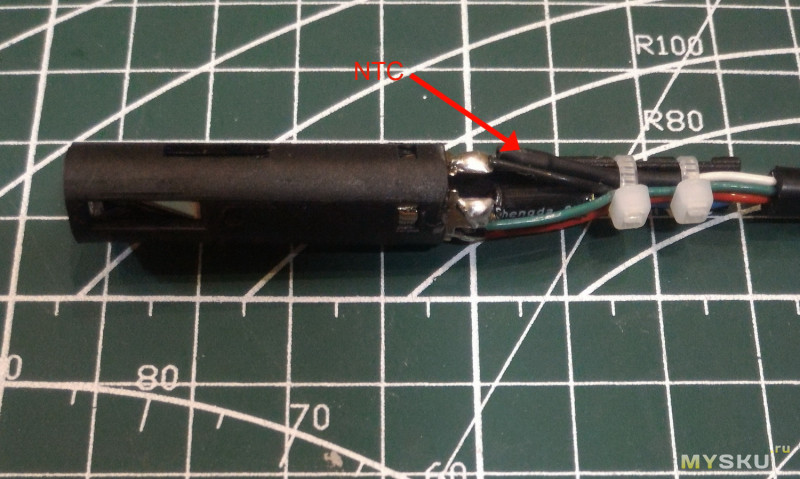

Собрана ручка аккуратно, датчик положения SW200 и термистор NTC (в термоусадке) уже распаяны

Распайка стандартная:
— синий провод, датчик положения SW200
— белый провод, термистор NTC
— зелёный провод, заземление жала и общий датчика положения
— черный провод, минус питания жала Т12 и и общий для термистора
— красный провод, плюс питания жала Т12

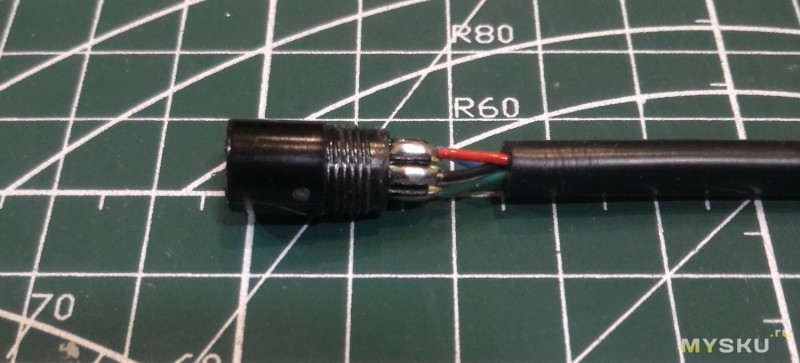

В разъеме GX12-5 припаянные провода не заизолированы, что плохо, т.к. сам разъем металлический и есть шанс получить КЗ

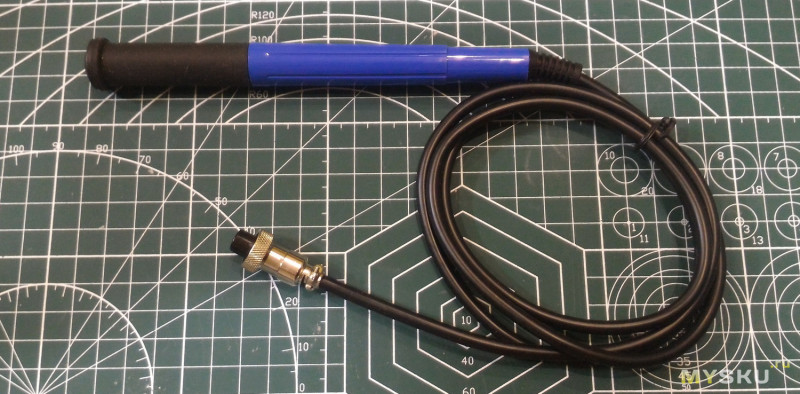

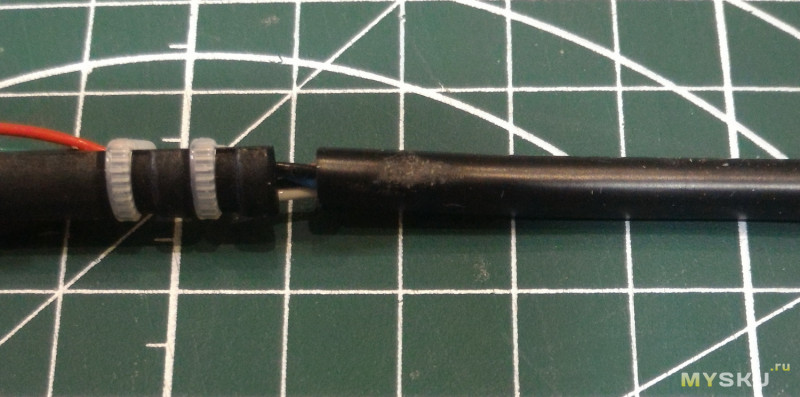

Провод от ручки паяльника к разъему GX12-5 силиконовый, теплостойкий, достаточно мягкий. Если сравнить с тем, что я рассматривал в предыдущем обзоре , то этот более эластичен. Похож на тот что покупаю на ТаоВао.

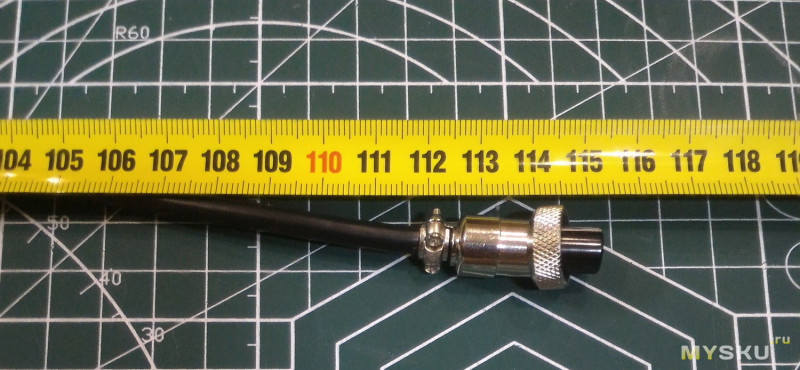

Длинна провода 112см.

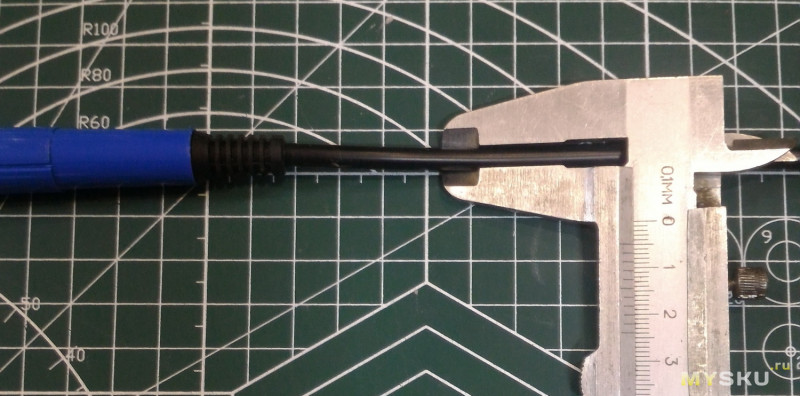

Диаметр 5мм

Провод температуру в 350℃ выдержал без последствий, только пропал глянец в месте контакта с разогретым жалом

Жало в ручке фиксируется хорошо, но все равно проворачивается вдоль оси.
Плюсы и минусы этой ручки общеизвестны, повторяться я думаю нет смысла.

Бонусное жало KSGER T12-BL рассматривать не буду. Четких критериев определения его качества нет, всё достаточно субъективно. Кому-то такие жала нравятся, кто-то от них не в восторге.

Что бы разобраться с работой нового контроллера решил собрать на его основе полноценную паяльную станцию (далее по тексту ПС).

Для сборки ПС мне потребуется ещё корпус и блок питания.

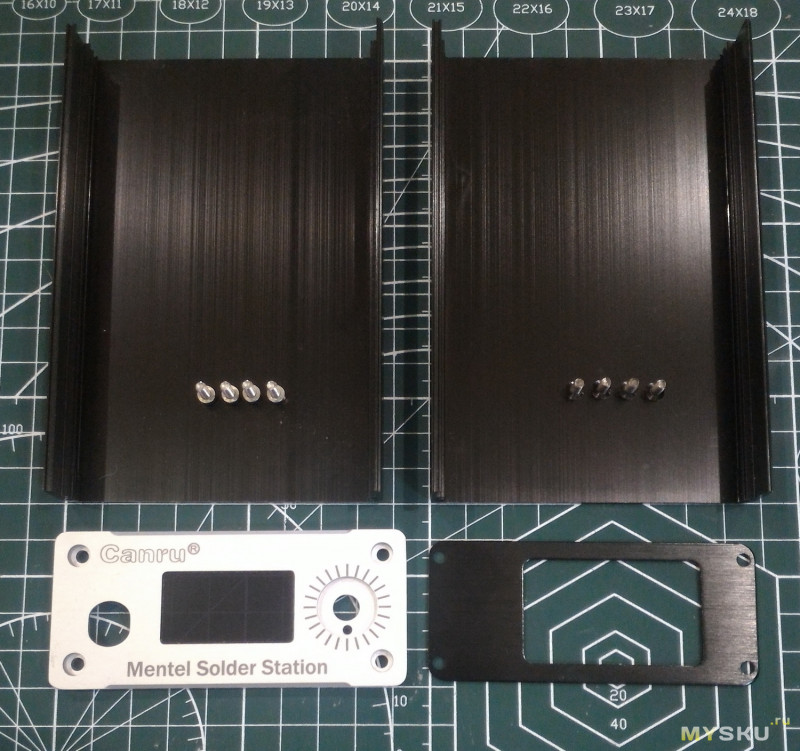

Для данной ПС был куплен комплект для сборки корпуса из дюралевого профиля длинной 130мм черного цвета с серебристой передней панелью. На данный момент корпуса длинной 130мм в продаже нет, есть на 120, 150 и 180мм. Цена на момент покупки составляла 66¥ (юаней), что эквивалентно 10$.
В состав комплекта входит:
— 2 отрезка П-образного дюралюминиевого профиля размером 130х88х19
— передняя панель с тонированным стеклом (стекло обычно не вклеивают, на фото уже вклеено мной)
— задняя панель с отверстием для установки сетевой колодки 3в1
— крепежные винты: 4шт. М3 с головкой впотай и 4шт. М3 с декоративной головкой под шестигранник

Что бы не повторяться, подробно описывать корпус и его доработку не буду, кому интересно могут почитать тут. Единственное отличие: в прошлом обзоре корпус покупался по комплектующим в разных магазинах, а в данном случае я покупал уже полный комплект.

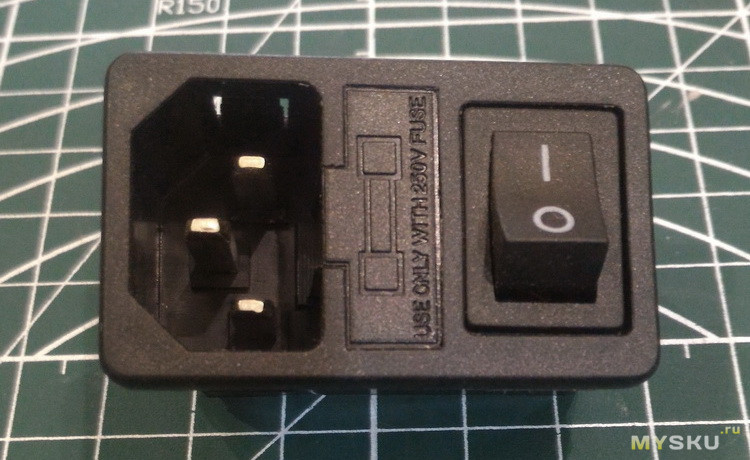

В том же магазине была куплена сетевая колодка 3в1. Цена на момент покупки составляла 3.5¥, что эквивалентно 0.53$.

Колодка самая обычная, с предохранителем и выключателем питания, подробно описывать я думаю нет смысла. Единственно что пришлось с ней сделать, так это заменить предохранитель 5А на 1А.

Так же, в том же магазине был куплен блок питания на 24В 4А. Данный блок питания специально разработан для применения в дюралюминиевых корпусах сечением 88х38мм (фото из магазина)

Стоимость данного БП в магазине — 39¥, что эквивалентно 5.92$.
Заявленные характеристики:
— выходное напряжение: 24В
— выходной ток: 4А
— мощность: 96W
— размеры 83х83мм.

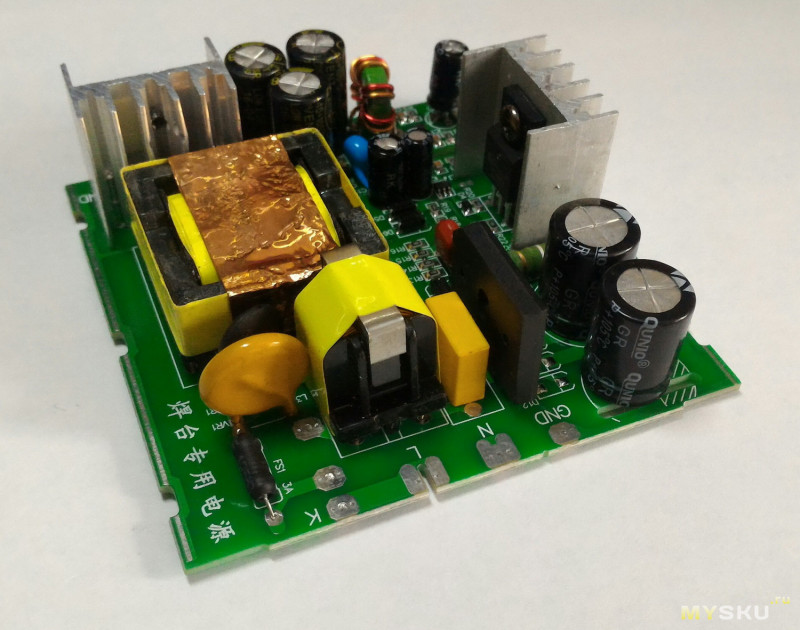

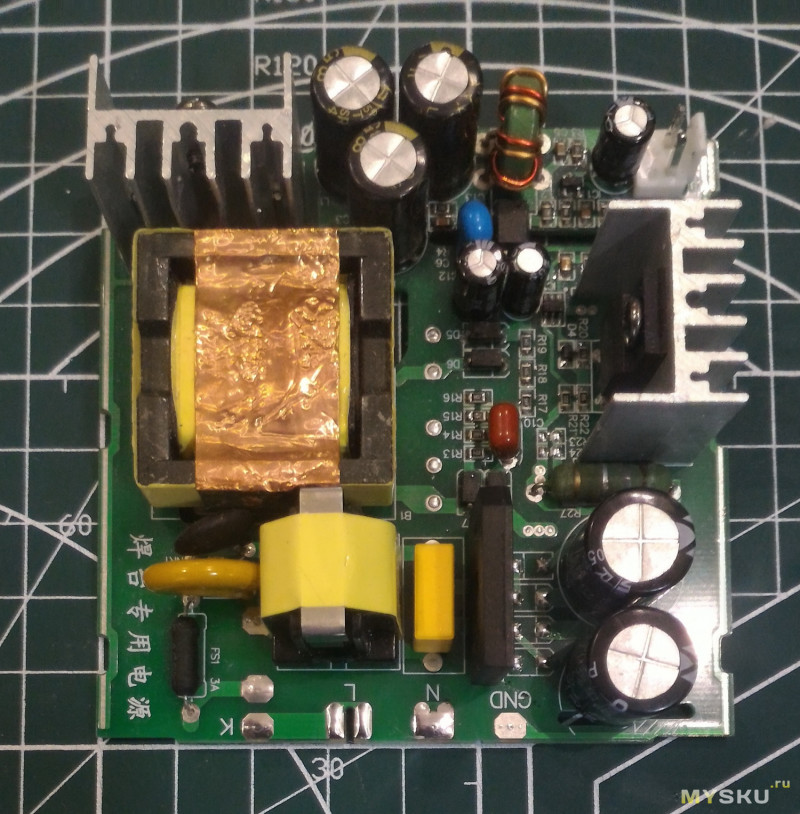

Плата блока питания детально
Блок питания собран по классической схеме обратноходового импульсника на основе ШИМ контроллера с внешним транзистором.
В качестве ШИМ контроллера (IC3) используется ИМС FBI12.

Информации по этому контроллеру я не нашел. Анализ схемотехники показал, что его схема включение аналогична многим другим контроллерам китайского производства (как пример — ШИМ 63D39 в одном из обзоров Kirich-a).

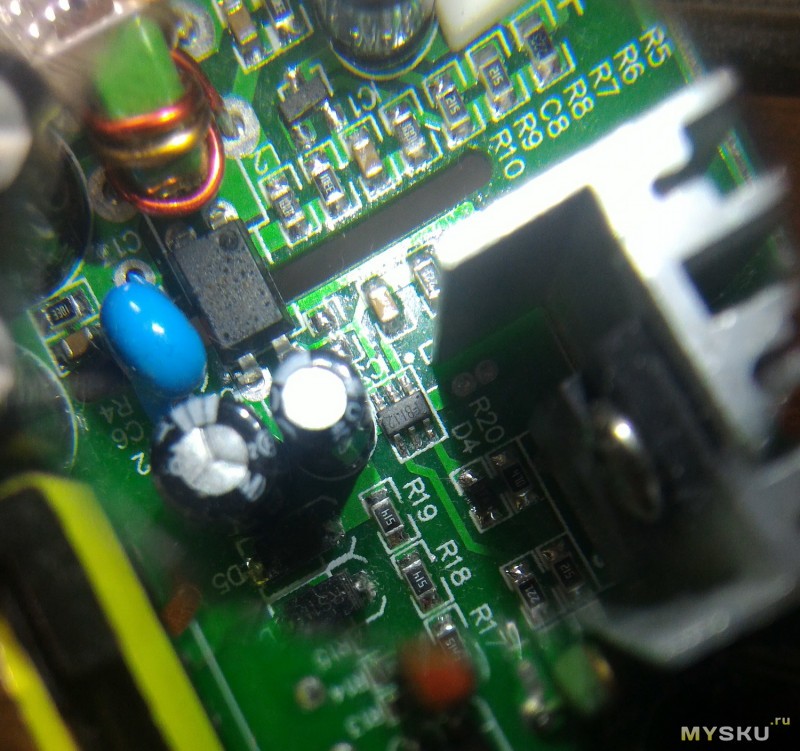

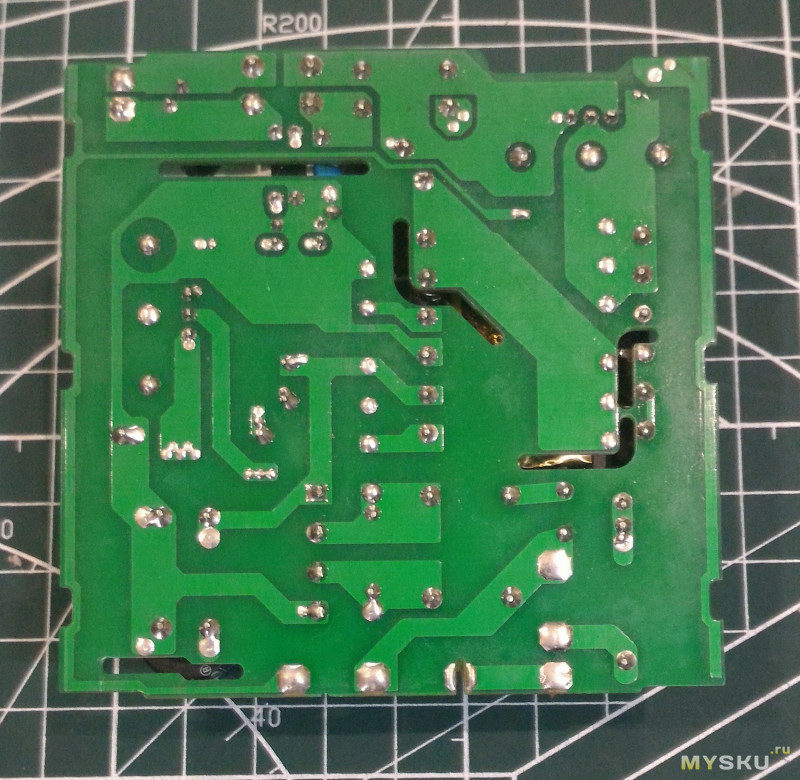

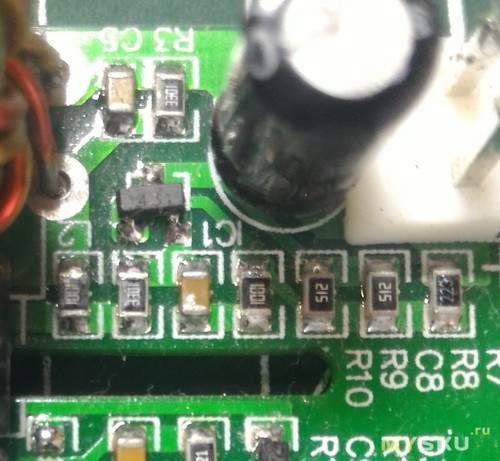

Печатная плата двусторонняя, но все радиоэлементы расположены на верхней стороне платы и достаточно плотно

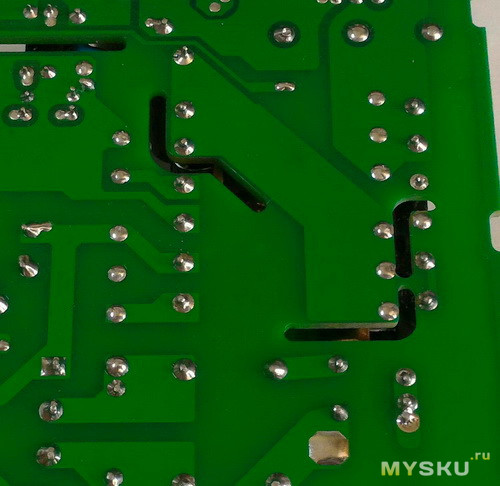

На нижней стороне платы только пайка. Так же с нижней стороны хороши видны пропилы в текстолите между высоковольтными и низковольтными элементами платы

Чертить принципиальную схему этого БП я не буду, но основные каскады и элементы рассмотрю:

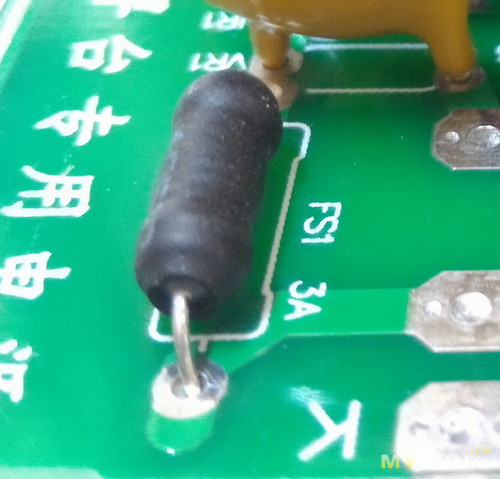

— на входе установлен предохранитель (FS1) на 3А

в будущем возможно заменю перемычкой, т.к. на сетевой колодке уже есть один предохранитель и доступ к нему, для замены, гораздо удобней

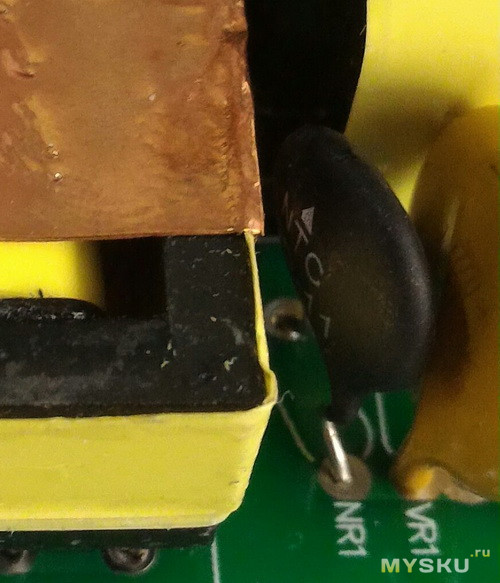

— термистор (NR1) NTC-5D-11

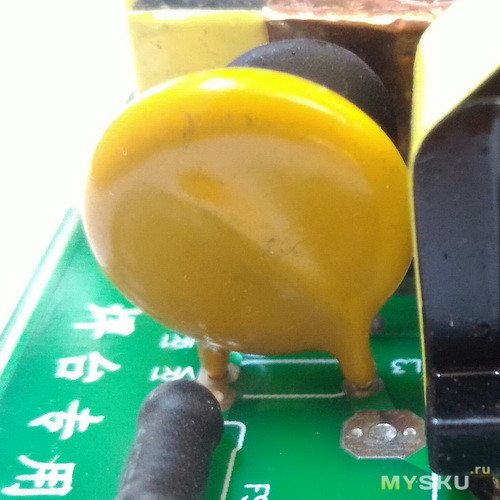

— варистор (VR1) 14N471K

— входной помехоподавляющий фильтр (L3)

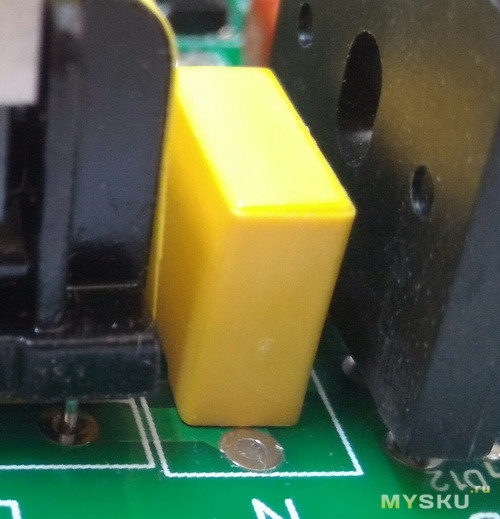

— на выходе фильтра установлен Х2 конденсатор 0,047mkFx275V

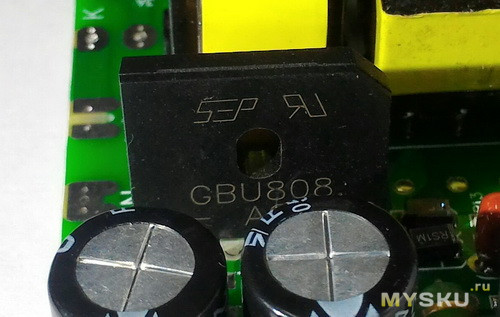

— высоковольтный диодный мост (D9-D12) GBU808 на 800В и 8А

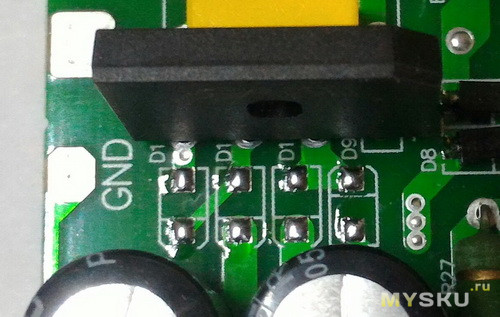

На плате есть посадочные места для установки дискретных SMD диодов

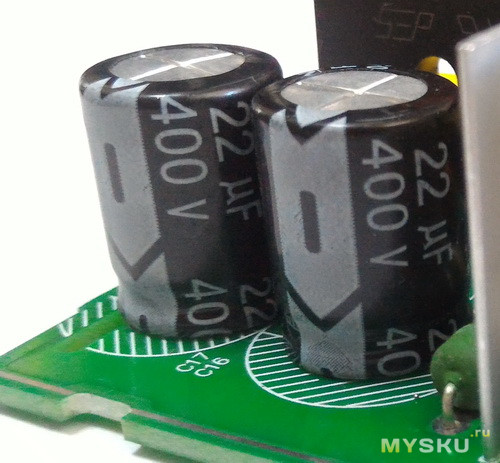

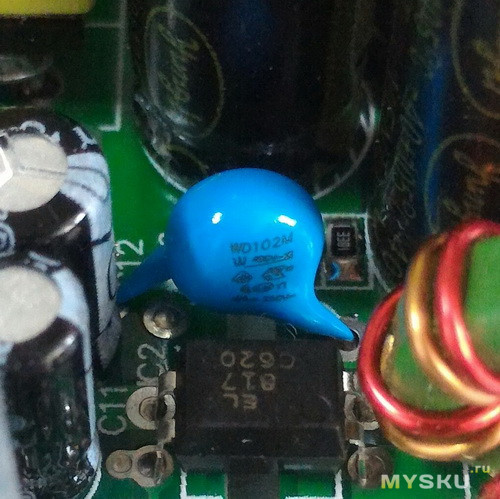

— сглаживающий емкостной фильтр состоит из двух конденсаторов (С17, С18) 22mkFx400V включенных параллельно

Суммарная емкость 44mk, для заявленной мощности в 96W не достаточно.
Для паяльника с жалом Т12 мощностью 70W в принципе хватит, тем более, что пиковая мощность используется только при первоначальном разогреве паяльного жала.
При необходимости можно заменить на конденсаторы большей емкости, посадочные места позволяют.

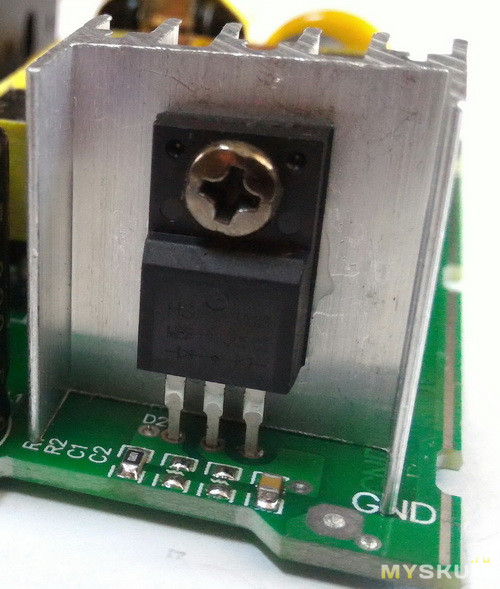

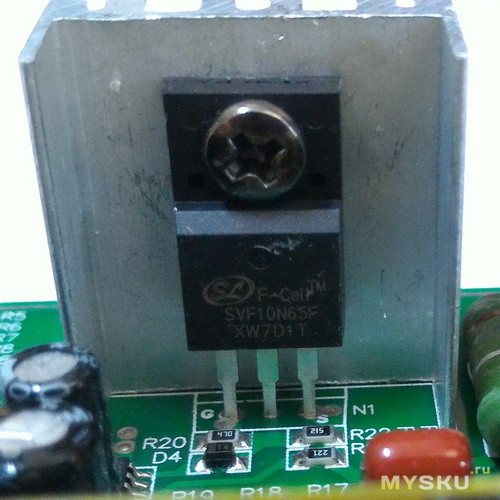

— силовой транзистор N-канальный MOSFET (N1) SVF10N65F на 650В и 10А, расположен на радиаторе

— возле радиатора расположен токовый резистор (R27) 0,18Om 2Вт

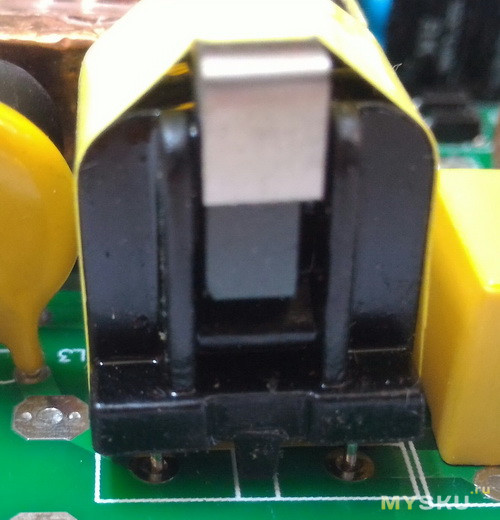

— импульсный трансформатор по габаритам аналогичен применяемым в импульсных БП ноутбуков.

Топология печатной платы допускает установку импульсных трансформаторов других типоразмеров

— высоковольтная обмотка зашунтирована RCD снаббером: диоды (D7, D8) RS1M включены в параллель, высоковольтный конденсатор (C10) 10nFx630V, резисторы (R13-R16) 200kOm включены в параллель

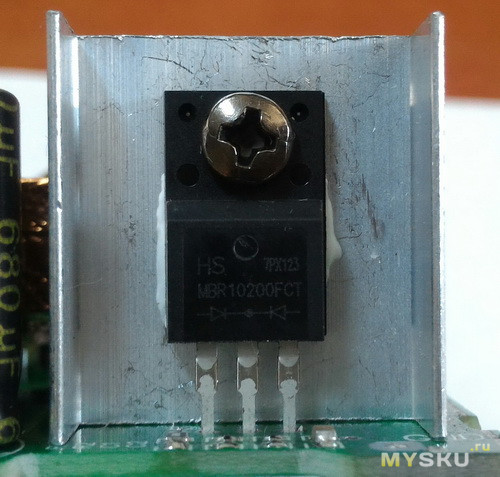

— на выходе импульсного трансформатора установлена диодная сборка (D2) MBR10200F на 200В 10А. Сама сборка размещена на радиаторе, оба диода включены в параллель

— диодная сборка зашунтирована цепочкой R1C2

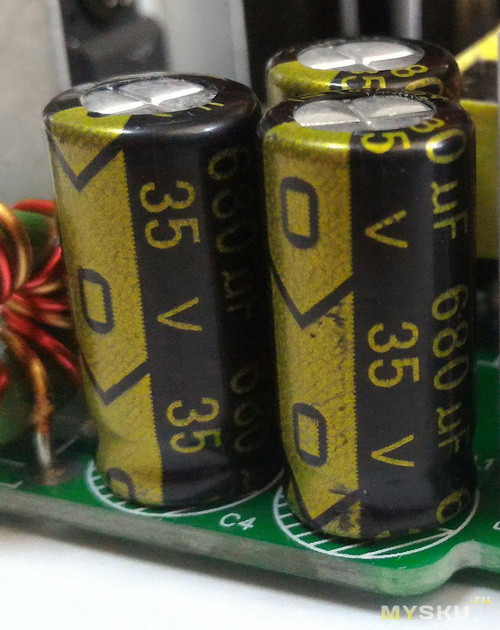

— за диодной сборкой установлены два электролитических конденсатора (С3, С4) на 680mkFx35V

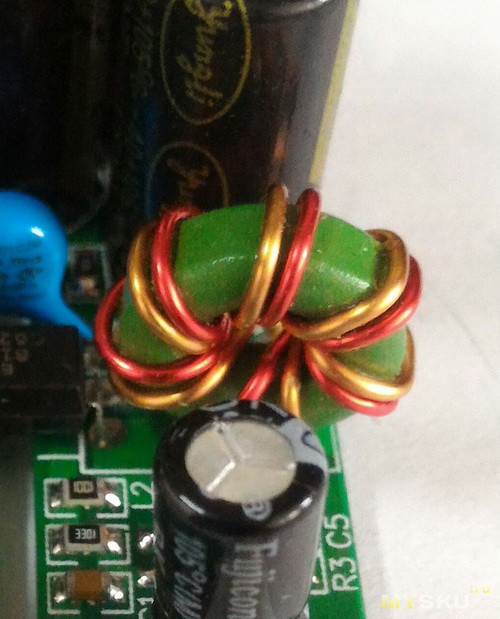

— далее имеем двухобмоточный дроссель (L2)

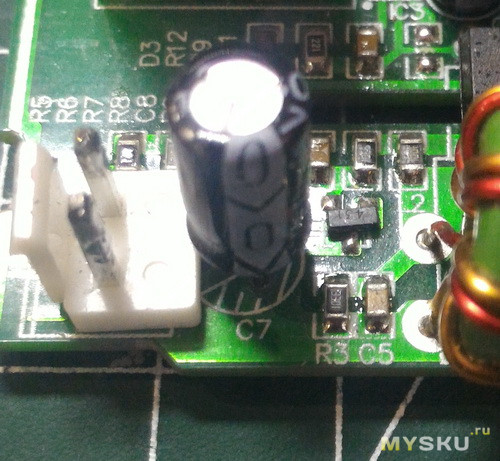

— на выходе БП установлен ещё один электролитический конденсатор (С7) 47mkFx50V, он зашунтирован керамикой (С5) и нагрузочным резистором (R3) 10 Om

— цепь стабилизации выходного напряжения выполнена по классической схеме с использованием ИМС (IC1) TL431

и оптопары (IC2) EL817

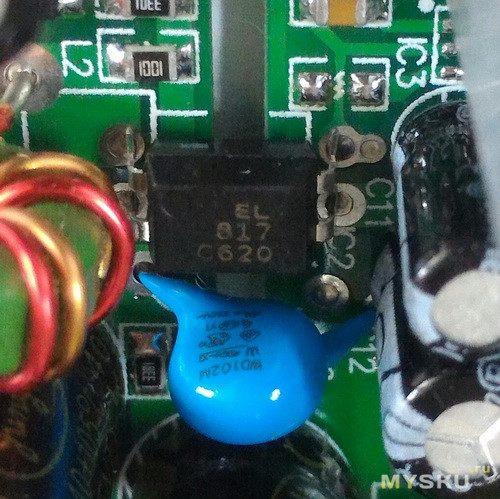

— между высоковольтной и низковольтной частями БП установлен межблочный конденсатор (C13) 1,0nF, в отличии от «народного» БП, правильный, с характеристикой Y1

Внешний осмотр БП оставил положительные впечатления – собран качественно, пайка аккуратная, флюс отмыт.

Поскольку корпус, сетевая колодка 3в1 и блок питания покупались в одном магазине, то доставка по Китаю на склад перевозчика Meest China у них общая, она составила 8¥, что эквалентно 1.21$.

Процесс сборки достаточно прост и особенностей не имеет. Я подробно его описывал в своем обзоре.
Если кратко, то:
— сначала к плате БП, соблюдая полярность припаиваем провод идущий к плате контроллера
— прикручиваем в нижней половинке корпуса заднюю стенку, вставляем сетевую колодку 3в1

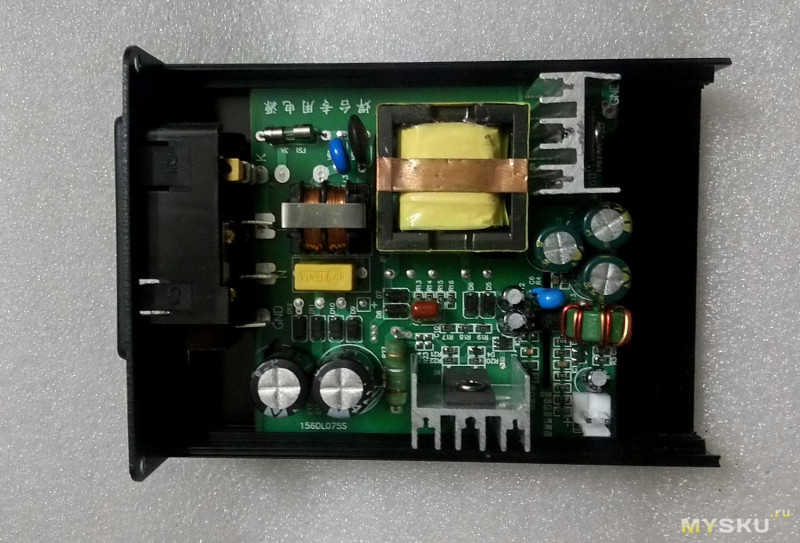

— вставляем БП в направляющие корпуса, припаиваем к сетевой колодке провода от блока питания
— закрепляем на передней панели с помощью термоклея тонированное стекло
— закрепляем на передней панели разъем GX12-5, распаиваем шлейф к плате контроллера, не забываем изолировать провода
— закрепляем плату контроллера на передней панели с помощью гайки энкодера, подключаем разъем шлейфа к плате контроллера
— прикручиваем переднюю панель к нижней половинке корпуса переднюю панель
— подключаем плату контроллера к БП

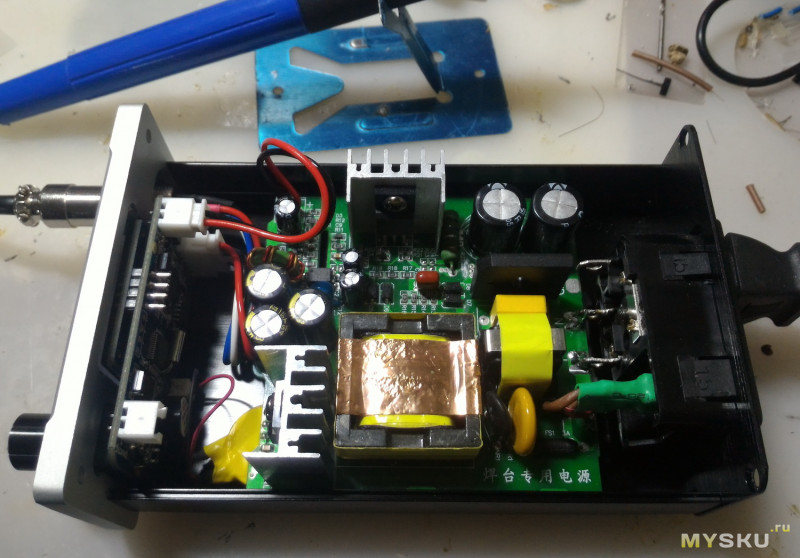

У меня получилось так

В таком положении уже можно подключить шнур питания и провести пробное включение ПС.

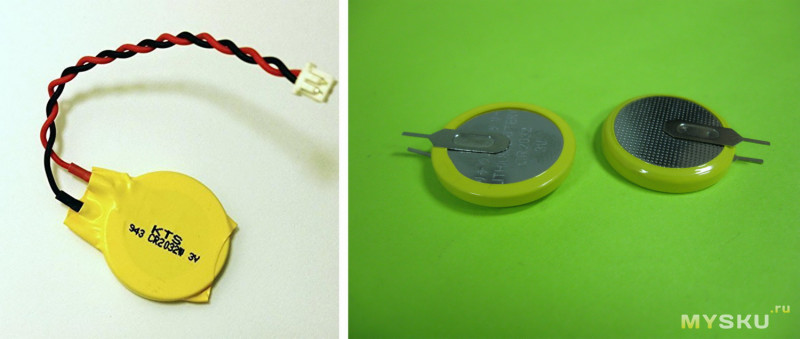

Не забываем про батарейку. В принципе применять именно батарейку CR2032 не обязательно, подойдет любая литиевая на 3В. Выбор китайскими инженерами именно батарейки CR2032 обусловлен её доступностью, именно она, в большинстве случаев, применяется в ноутбуках для питания ИМС BIOS-а.
Как было отмечено выше плата контроллера допускает применение как батарейки с разъемом, так и батарейки с клеммами для запаивания в плату

Я подключил батарейку CR2032 к разъему.
По-большому счету можно использовать контроллер и без батарейки. В таком случае Вы лишитесь показания часов на дисплее. Если кто-то сможет жить без часов на дисплее ПС, то батарейку может не подключать ;-).

Если при пробном включении индикатор ПС загорелся и на нем видна информация

то корпус можно закрывать, подключать ручку паяльника и переходить к дальнейшей проверке работоспособности и настройке.

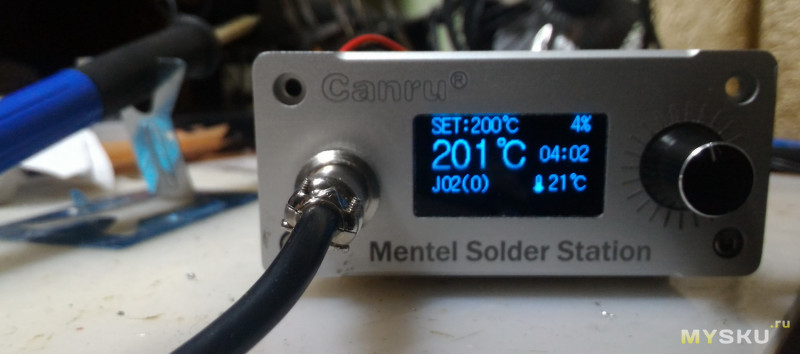

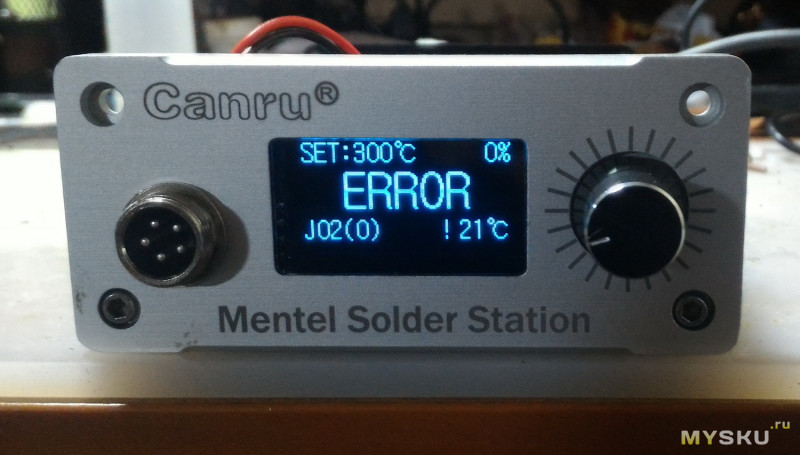

Взгляд на экран нового контроллера Ve2.1S вызвал чувство легкого дежавю, где-то я это уже видел ;-)

информация на экране полностью совпадает с такая же, как у платы версии v2.1S. Что очередной раз подтверждает предположение о том, что новая плата является либо дальнейшим развитием, либо модификацией платы версии v2.1S.

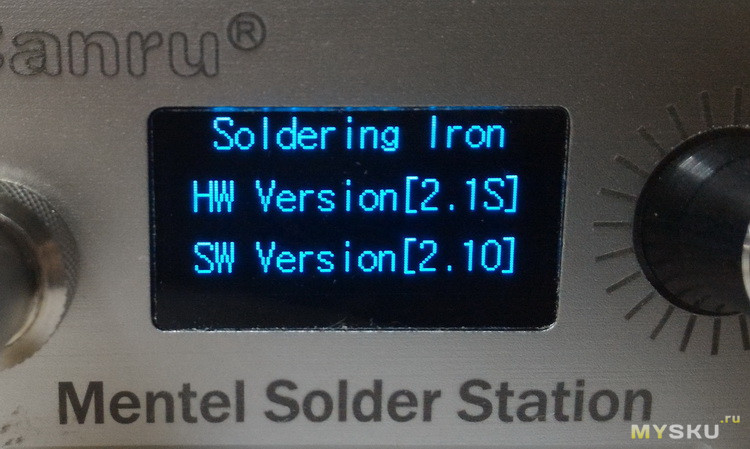

Если зайти в меню настроек, пункт 19 и посмотреть Sys Info, то увидем

— HW Version[2.1S] — версия релиза платы.
— SW Version[2.10] — версия прошивки.

Прошивку версии 2.10 я до этого не встречал. У моего контроллера первоначально была 2.09, при замене дисплея с 0,96" на 1,3" я перепрошил контроллер на прошивку версии 2.11. А благодаря стараниям камрада Kembrik год назад у нас появилась и крайняя прошивка от автора 2.12.

В ходе тестирования нового контроллера паяльной станции Ve2.1S определил, что его управление полностью совпадает с версией v2.1S. В меню настроек никаких отличий нет. Т.е это всё тот же контроллер v2.1S с немного по другому разведенной печатной платой.

Подведем краткие субъективные выводы:
— новая плата является дальнейшим развитием или модификацией платы версии v2.1S. Могу предположить, что это собственная разработка от магазина
— её параметры и технические возможности аналогичны с платой версии v2.1S
— добавлена возможность использования паяльных жал JBC
— добавлена возможность подключения двигателя помпы или электромагнитного клапана демонтажного паяльника.

За время тестирования и проверки работоспособности ПС на новом контроллере Ve2.1S вела себя адекватно, каких либо нюансов или проблем в работе не обнаружено.
Могу ли я порекомендовать эту плату кому-либо?
Наверное ДА. Тем кто собирается обзавестись в хозяйстве демонтажным паяльником с оловоотсосом или применять паяльные жала JBC эта плата подойдет более чем. Для остальных выбор платы контроллера Ve2.1S или v2.1S не принципиален, паяльные станции на их основе работать будут одинаково.

Как всегда, всем спасибо за внимание, жду конструктивную критику и комментарии.

PS Напоминаю, что у меня на Google диске выложены все известные мне прошивки для на паяльных станций, фена и combo 2v1. А в «STM32_T12 + Фен + Combo_Дополнительные материалы» находятся известные мне схемы паяльных станций, БП, а так же инструкции по настройке и управлению паяльной станцией v2.0-2.1S и феном.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
