Обзор паяльной станции Ksger T12 OLED STM32 V3.0 DIY комплект

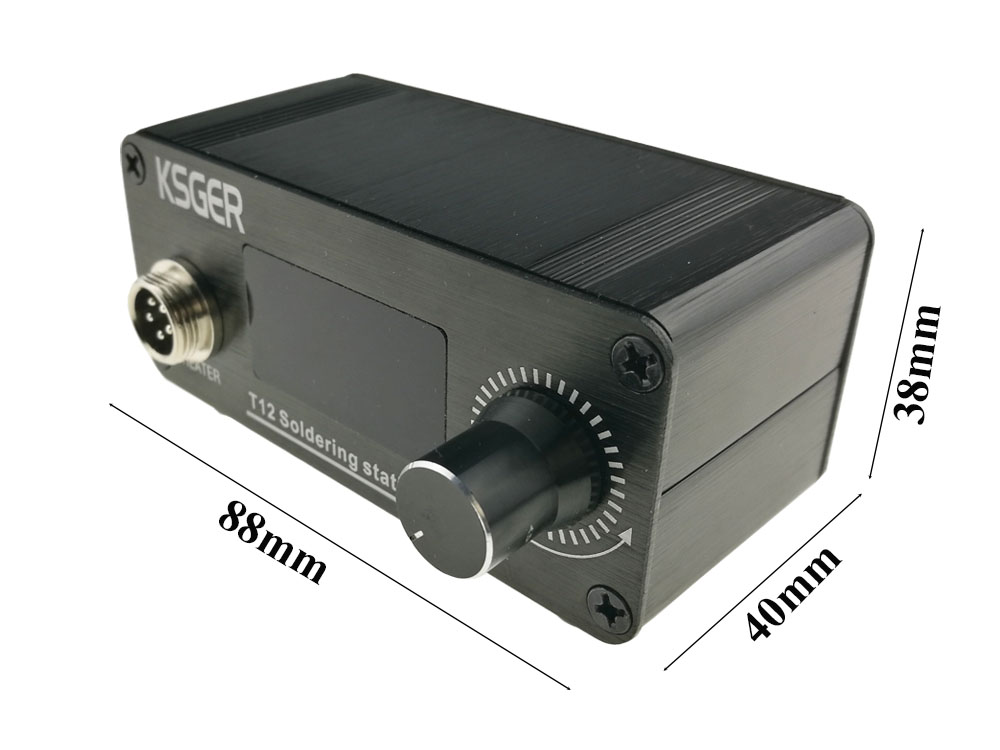

OLED цифровая паяльная станция T12 простые инструкции

Основные функции и Особенности станции

1. Температурный диапазон от 150 ~ 480с.

2. Температурная компенсация холодного спая термопары -9-99℃. (требуется калибровка).

3.ПИД-регулирование температуры, температура изменяется ± 2 ° C (без нагрузки)..

4.Сохранение пресетов выставленной температуры (5 значений)..

5. можно сохранить калибровку отдельно для каждого жала t12 всех типов. Так же есть 6 пользовательских настроек. Есть возможность сформировать свой перечень используемых жал..

6. Автоматический режим ожидания (может быть установлено время 1-60 минут)..

7. Автоматический спящий режим (софт-выкл.) (Может быть установлено время 1-60 минут).

8. Защита от низкого напряжения питания: при понижении напряжения питания ниже установленного значения ПС просигнализирует о низком напряжения питания, а при опускании напряжения питания ниже порогового ПС отключится.

9.Имеются часы с возможностью настройки, присутствует батарея для подержания питания часов при отключении от сети.

10. Имеется режим экрана с заставкой.

11. Язык интерфейса: упрощенный китайский, английский..

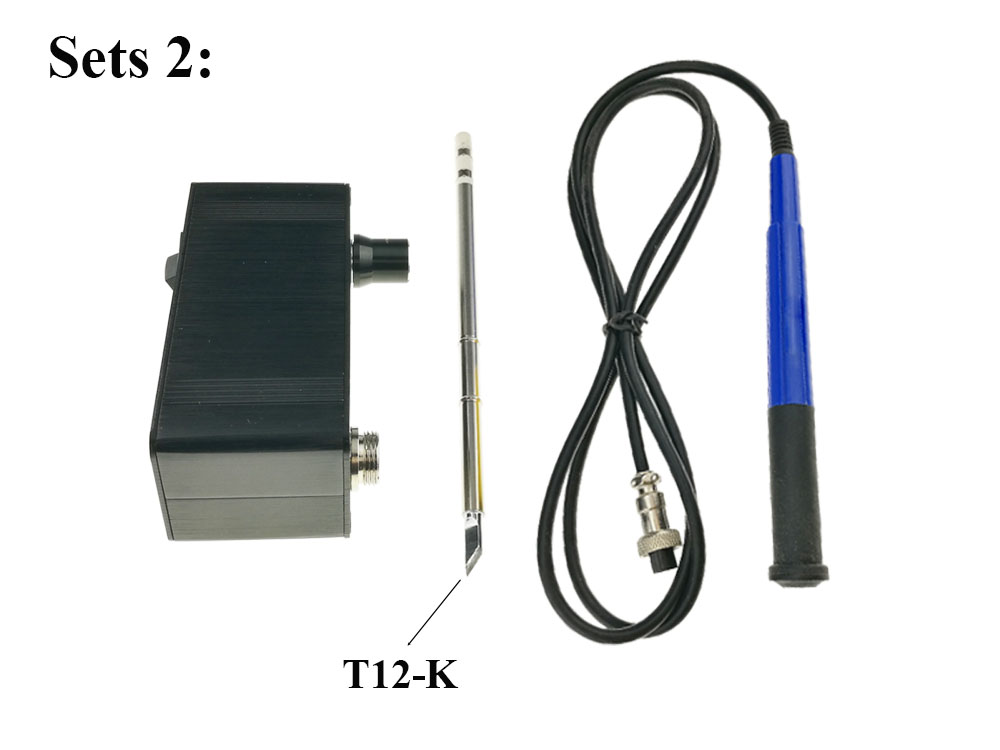

Заказывал set2 с ручкой fx9501 и стандартным жалом Т12-К

Все настройки станции можно выставить в меню:
1. Standbuy Setup. Здесь настраивается температура жала в режиме ожидания, время в минутах через которое станция перейдёт в режим ожидания после бездействия, а так же режим работы датчика, отвечающего за пробуждение.
2. Sleep Setup. Здесь выставляется время после которого станция переходит в спящий режим.
3. Boost Setup. Значение на которое нужно временно повысить температуру жала, а так же время поддержания этой температуры.
4. Cold end Adj. Этот пункт отвечает за коррекцию температуры в зависимости от температуры окружающей среды.
5. Tip Setup. Здесь можно выбрать тип жала.
6. Temp Stepping. Шаг изменения температуры при повороте регулятора.
7. Password Set. Здесь можно установить пароль на вход в меню настроек.
8. Screen Saver. Хранитель экрана.
9. PowerOn State
10. Language. Язык меню.
11. Date and Time Настройка даты и времени.

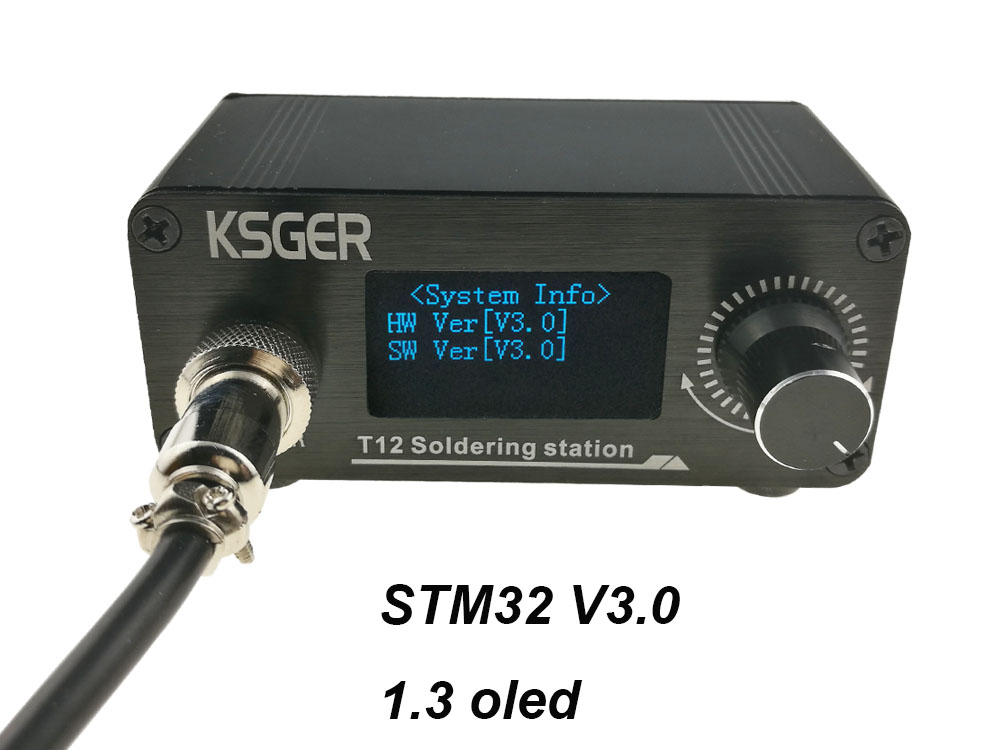

12. Sys Info. Версия ПО и платы контроллера.
13. Restore default Сброс на заводские настройки.
14. Buzzer. Пищалка которая сообщает, что станция нагрелась до заданной температуры.
15. Knob setup
16. Voltage. Включение выключение текущего значения напряжения, подаваемого на жало.
17. LowVoltage-P. Здесь можно включить защиту и сигнализацию о недостаточном напряжении питания.
18. Temp Adjust
19. Exit. Тут все понятно — выход.

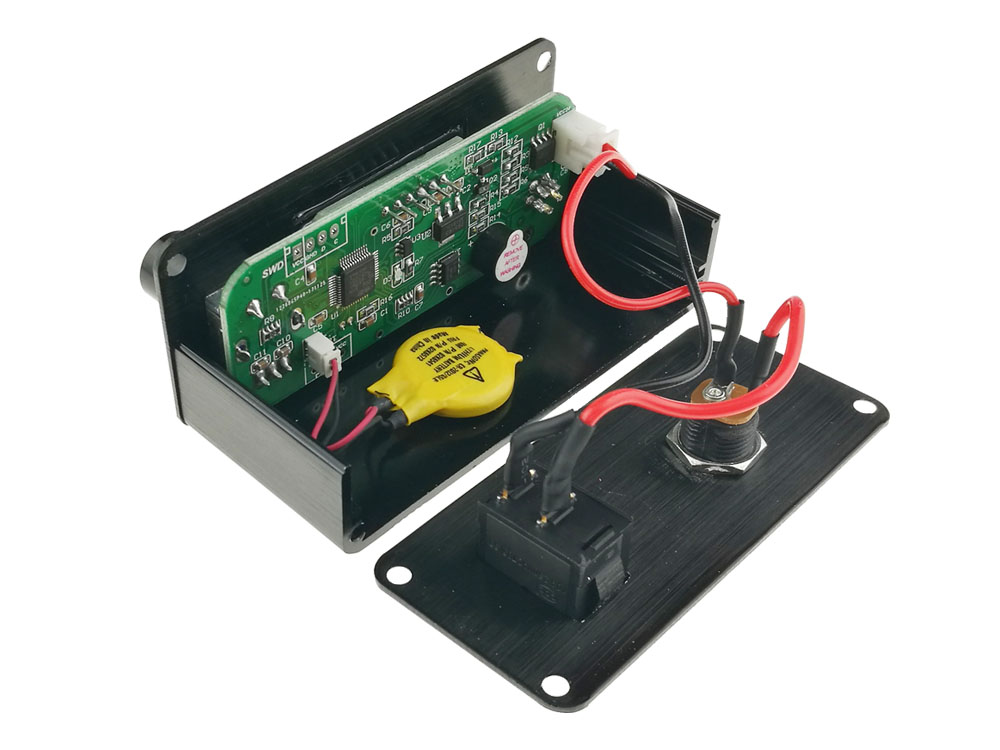

Сердцем платы является контроллер STM32F102C8T6,

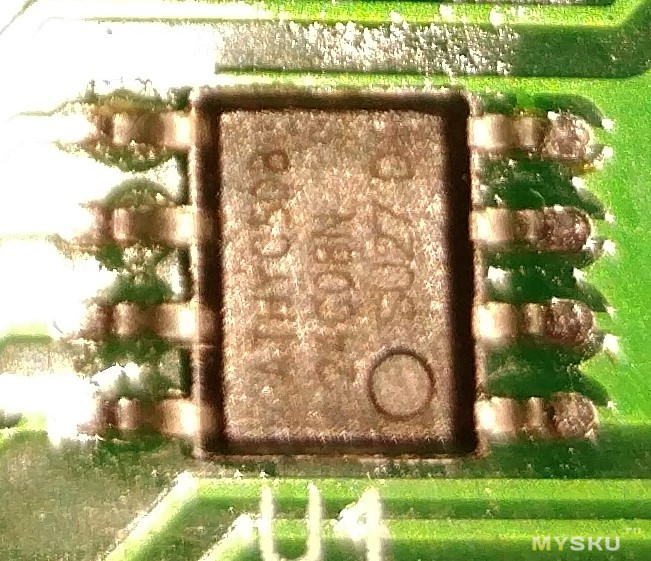

Настройки профилей для разных жал-картриджей хранятся в EEPROM ATHYC508, подключение к контроллеру по шине I2C.
Стабилизированное питание микроконтроллера и его обвязки обеспечивает ИМС 2954am3-3.3, выходное напряжение 3.3 вольта.

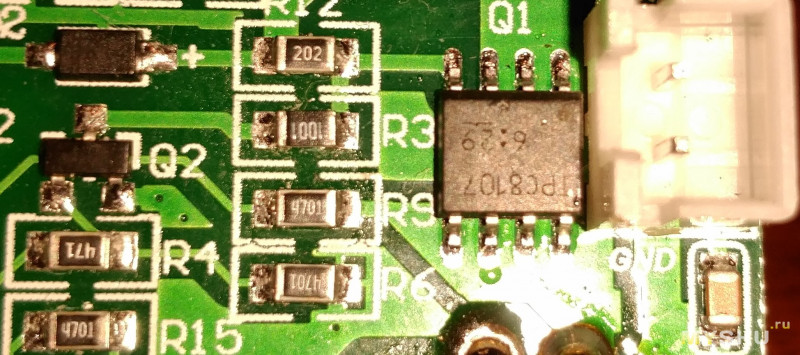

К силовой части относится MOSFET в планарном корпусе TPC8107, и управляющий им транзистор S9013W,.

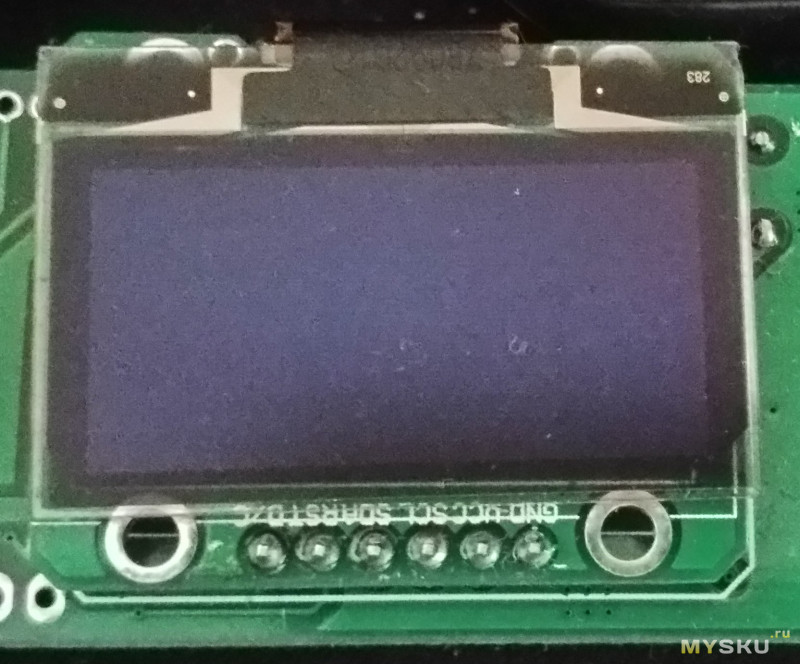

Для отображения информации используется OLED дисплей с диагональю 1.3".

Плюсы:
— большой функционал
— простое, удобное управление
— информативный дисплей
— PID — программное поддержание заданной температуры
— программная калибровка температуры холодного пая
— программная калибровка температуры жала по 3-м точкам для 84 стандартных жал HAKKO и 6 пользовательских жал
— формирование пользовательского списка используемых жал
— 5 пресетов
Минусы:
Будем выявлять в ходе работы с паяльной станцией
