Переделываем охлаждение на зарядном устройстве Opus BT-C3100 v.2.2

Всем привет. Совсем недавно я приобрёл зарядное устройство Opus BT-C3100, и в процессе эксплуатации понял, что визг от вентилятора начинает раздражать. Плюс ко всему вентилятор настолько маленький, что не прогоняет воздух в корпусе должным образом, в итоге в помещении пахнет нагретым пластиком. Мне этот момент совсем не понравился, хотя сам зарядник довольно хороший. Было решено переделывать.

Первым делом раскручиваем корпус:

Чтобы достать штатный вентилятор нужно сначала снять пластиковую решетку:

Затем потянуть вентилятор вверх:

Если хотите знать, то от 5 Вольт он не запускается, а работает от 12В.

С корпуса нужно удалить мягкие ножки:

Просверлил сверлом на 6 мм:

Под болты:

Далее размечаем отверстия для нового кулера:

Вырезал:


Доводим края:

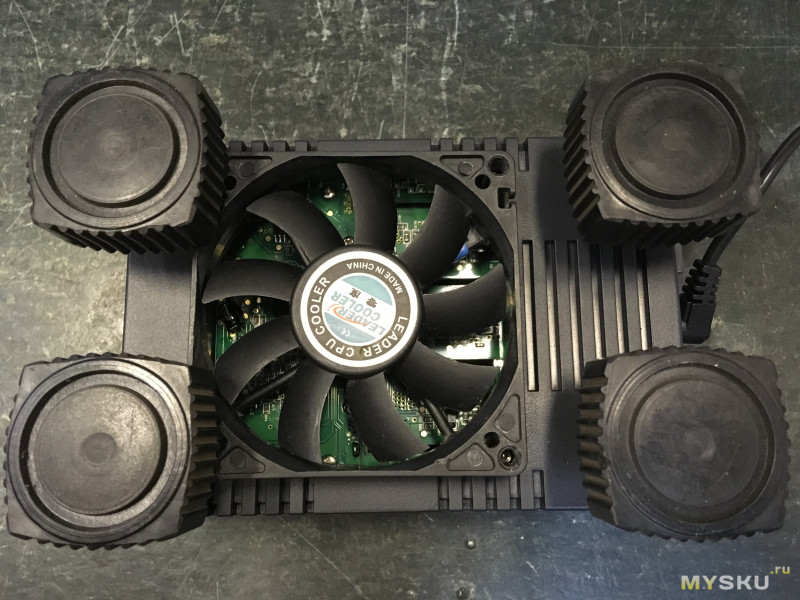

Собираем:

Ножки у меня скручиваются, иначе винты не отвернуть на корпусе:


Родной кулер я поставил на место, чтобы закрыть отверстие. А разъём от него я отрезал и припаял к новому:


Плюс данной конструкции ещё и в том что воздух выдувается через контактные отверстия, охлаждая также батареи.

Благодаря ножкам зарядное не контактирует с поверхностью, и разлитые жидкости ему не страшны.


Видео работы: (Ps. Снимал в производственном помещении, присутствуют посторонние шумы)

Теперь в процессе зарядки аккумуляторы вообще не нагреваются.

Insum.

В итоге я получил улучшенное охлаждение электроники и батарей, уменьшенный шум вследствие увеличения диаметра и уменьшения оборотов вентилятора, как следствие уменьшенный нагрев корпуса и отсутствия запаха от пластика.
Также данную конструкцию в случае чего легко переставить на новый зарядник, просто заменив крышку вместе с ножками и кулером. Ну и сам кулер стоит не дорого, хотя он у меня был в наличии.
