Подключение и настройка цифрового ТВ-тюнера DVB-T2 в автомобиле

Опубликовал | 09.04.2019

Дорогие друзья, желаю всем здравствовать.
Сегодня расскажу о приобретении и небольшом опыте использования цифрового ТВ-тюнера DVB-T2, от Aycetry!

После опубликованного обзора на автомагнитолу, я показал ссылку продавцу. После небольших переговоров мне был выслан данный тюнер. Мне давно хотелось иметь телевизор в машине, не скажу, что это необходимо, просто иногда приходится с детьми сидеть в машине, дожидаясь маму из магазина или по другой причине, а дети требуют мультики, да и самому на стоянке можно посмотреть новости. Кто-то подумает, что мультики можно скачать и смотреть с флешки, но каждый раз скачивать другой мультик, а тут они почти всегда разные.
Посылка пришла в картонной коробке, внутри которой находилась заводская, красочная, картонная коробка. Содержимое коробки: тв приставка, внутренняя антенна (крепится к стеклу на двухсторонний скотч), провода для подключения, ИК приемник, пульт дистанционного управления, инструкция на английском языке.

Распаковка











Технические характеристики(взяты с сайта магазина):

Вход частот: УКВ 177,5 мГц-226,5 мГц, UHF 474 мГц-858 мГц
Модуляция: QPSK/16-QAM/256-QAM
Стандарт декодирования: MPEG4, MP @ ML, MP @ HL, H.264/AVC
Аудио декодирование стандарт: MPEG-1, MPEG-2, MPEG-4, HE-AAC
4 способа видеовыхода (один способ от розетки питания, если нужно):
Выходное сопротивление: 75 Ом
Выходное напряжение: 1,0 ’20mVp-p
Мощность питания: DC 12 В-24 В 6 Вт
Подключение терминала:
Активный усилитель антенный вход jack (В 5 В питания), Quadrate автомобильный вход питания jack (батарея +, батарея-, ACC +), R/L аудио 3X Видео выход Внешний пульт дистанционного управления ИК-шнур jack, внешний входной разъем питания, разъем USB upgrade, выход HDMI высокой четкости.
Применимый источник питания: автомобильный аккумулятор (12 В ~ В 24 В)
Наружный размер: 125 мм x 85 мм x 26 мм
Температура применения:-5 ~ 40 градусов

Фото разборки




Приставка так понимаю универсальная, можно использовать в авто, подключив комплектными проводами, а можно использовать дома, для этого необходим блок питания на 12 вольт и переходник для подключения антенны, так как у тюнера разъем для антенны Female SMA (мама).

Телеприставка имеет 1 выход HDMI, 3 видеовыхода (тюльпан), аудиовыход стерео (тюльпан), разъем для подключения блока питания (при необходимости), разъем для ИК приемника, 1 антенный вход, 1 usb порт позволяющий смотреть с флешки фото и видеофайлы, а так же слушать музыку, доступна запись телепередач на флэш накопитель, светодиод сигнализирующий о включённом устройстве, разъем для подключения к автомагнитоле. В последнем имеется аудио и видеовыходы, провода для подключения питания (плюсовой защищен предохранителем). В данном разъеме со стороны приставки есть вход, позволяющий управлять тюнером с автомагнитолы, но почему-то сам провод в жгуте проводов для подключения отсутствует, поэтому я вывел его, припаяв внутри тюнера и подсоединив к проводу от магнитолы TV-IR.



Постараюсь описать свои действия последовательно, так как не все так просто было с подключением или я многого захотел.
Сначала была принесена магнитола домой, и запитав их с тюнером от мощного 12 вольтового блока питания, начались подключения. Все оказалось довольно-таки просто: тюльпаны из жгута проводов от приставки были подключены к свободным тюльпанам магнитолы, питание было подано, антенна прикручена (в доме не ловила, да и не рассчитывал). При включении тюнер заработал, пытался найти каналы, но безуспешно, зато флешку читал на ура.




Меня поначалу смутил провод TV-IR на магнитоле, но так как к приставке его некуда было подключить, то идея с переключением каналов без пульта была забыта. Нужно всего лишь придумать куда ИК приемник приклеить, чтобы он не портил вид в салоне. Магнитола была возвращена в авто, тюнер поселился в бардачке, антенна приклеена на лобовое стекло, ИК приемник просто лежит под магнитолой, пульт каналы переключает, звук регулирует. В районном центре каналы принимает, срывы картинки бывают в движении, но редко (правда антенну временно приклеил на крышу со стороны улицы, для тестирования). Антенна имеет активный усилитель, без подачи питания на него, прием сильно ухудшается. Осталось найти постоянное место для приставки и почти все хорошо. Но тут попалось на сайте 4пда описание подключения похожих тюнеров к магнитолам. Немного почитав, снова сняв все с машины и принеся домой, начал изучать. У некоторых попадались разъемы на магнитоле, предназначенные для подключения подобных телеприставок, но по какому-то стечению обстоятельств, у моей автомагнитолы подобного разъема не оказалось. И можно было бы на этом успокоится, но на сайте попалась подсказка, что можно подключить светодиод к проводу TV-IR и убедится, что там есть сигнал, при запущенном приложении ТВ на магнитоле. У меня светодиод моргал, при нажатии на наэкранные кнопки, но ведь видео и аудиовходы никакие не работали на тот момент. Затем нашел, что нужно припаять видеовход к 5 ножке микросхемы FMS6502 (видео свитч) и должно заработать. Паяльник держать в руках умею, но настолько все маленькое в данной магнитоле, что были опасения в неудачном исходе данной операции. Все прошло удачно, и изображение появилось на экране при запуске приложения ТВ.


Осталось найти контакты, отвечающие за вход звука. Ими оказались ножки звукового аналогового коммутатора 4052 (к каким именно ножкам припаял, думать понятно по фото).



Выбирал модель тюнера в заводских настройках (у меня получилось 12):

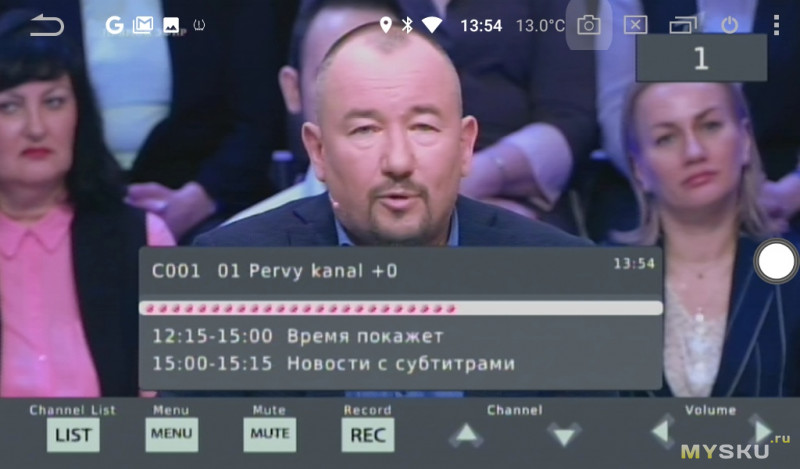

TV Tuner управляется с сенсорного экрана и кнопками руля из стандартного приложения — ТВ.


Каналы принимает все, которые доступны в городе





После всех подключений и настроек, я отказался от ИК приемника и пульта дистанционного управления, в пользу настроек и управления через автомагнитолу, что оказалось намного удобнее, на мой взгляд.
За городом работает на удалении 10 км без проблем, дальше 12-15 км начинаются срывы картинки и звука. Необходимо экспериментировать с антеннами, надеюсь у кого-то будут конструктивные предложения на этот счет.
Еще забыл упомянуть, приставка у меня подключена к питанию, после зажигания. После выключения и включения настройки не сбиваются.
Приложу небольшое видео работы тв приставки.

Фото и описания разбора и пайки — это не инструкция, это всего лишь тема для размышления. Более подробно описано на форумах. Я всего лишь пользователь.

Если будут вопросы по обзору, задавайте в комментариях.

Желаю всем хороших покупок.

Ссылки на форум

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
