Программируемый источник питания RD DPS-5020 (50В,20А) с Bluetooth и USB модулями. Простой и функциональный.

Опубликовал | 25.05.2018

Идея приобрести регулируемый источник питания для домашних тестов была давно, но такие источники у меня есть на работе, поэтому дома я ограничивался блоком питания от компьютера, который имеет неплохой запас по току и стабилизированные 12, 5 и 3,3 вольта. К тому же, больше чем 12 вольт дома, в принципе, никогда и не требовалось.
Когда продавец предложил выслать для обзора модульный программируемый блок, я предположил что это отличная возможность реализовать регулируемое питание.

В обзоре:
— Описание продукта
— Частичная разборка
— Изготовление корпуса
— Проверка работы
— Подключение к ПК

Упаковка привычная для электроники — пенопластовый контейнер с крышкой:

Внутри блистерная упаковка:


Комплектация:
— Блок преобразователя
— Дисплейный модуль управления
— Модуль bluetooth
— USB коммутационный модуль
— Соединительные шлейфы
— U-образные клеммы 4 шт.
— Зажимы 2 шт

Линейные размеры компонентов:

Важно! установочные размеры дисплейного модуля: 71×39 мм.

Размеры модулей bluetooth и USB:

Характеристики готового изделия:
Дисплей модуля управления: 1.44" цветной LCD
Входное напряжение: DC 6-60V
Выходное напряжение: 0-50.00V
Входное напряжение должно быть с «запасом» не менее 10%
Выходной ток в пределах: 0-20 A
Выходная мощность до 1000 Вт
Цена деления установки напряжения: 0.01 В
Цена деления установки тока: 0.01 A
Точность установки напряжения: ± 0,5% плюс 0.01V
Точность установки тока: ± 0,5% плюс 0.02А

Иными словами, устройство представляет собой интегрированный программно- управляемый понижающий модуль со стабилизацией тока/напряжения.

Инструкция



1. Блок преобразователя.

Схемотехника:

Входные фильтры (конденсаторы 3 шт.), рядом входные клеммы, шунты 3 шт., катушка:

Электронные компоненты. Микроконтроллер STM32F100, ШИМ контроллер TLC594C, ОУ SGM8582.

На плате имеется радиатор с вентилятором, между ним и силовыми транзисторами теплопроводящая изолирующая подложка:

Силовые полевые транзисторы AOD2810 80В/46А:

2. Дисплейный модуль управления


Модуль соединяется с основной платой посредством двух шлейфов. разъемы подписаны, важно не перепутать.

Органы управления:

Индикация на дисплее:

3.Модуль bluetooth

Модуль функционирует на базе микроконтроллера BEKEN BK3231

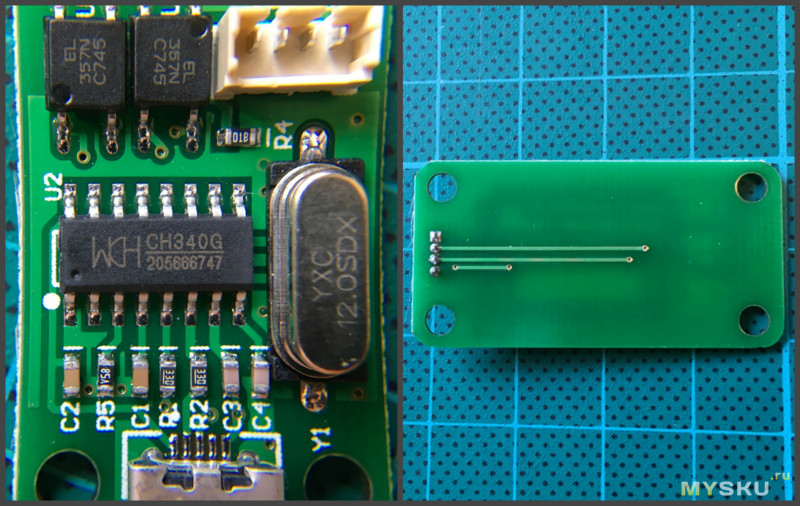

4. USB коммутационный модуль
Модуль функционирует на базе микросхемы CH340G

На оба модуля в комплекте только один шлейф для соединения с основной платой:

Для изготовления корпуса я взял корпус от локомотивного динамика, просверлил отверстия и прикрутил плату.

Плату bluetooth я приклеил на два слоя скотча 3М.

Вырезал окошко под дисплейный модуль:

Просверлил отверстия для контактных разъемов, припаял провода, соединил с платой с помощью комплектных клемм:

Для домашних нужд мне требуется регулируемое питание не более 12 Вольт. Использовать один блок питания на 12 Вольт неправильно, так как выходное напряжение меньше входного, поэтому будем проверять устройство с двумя блоками питания, соединенными последовательно:

При включении устройства на выходных клеммах напряжение отсутствует, это очень грамотно. Чтобы включить его, следует нажать кнопку под крутилкой:

Для выставления необходимых параметров, а это, в принципе, ток и напряжение, следует зайти в меню установок:

Навигация очень простая, я разобрался на ходу без инструкции.

Очень понравилось наличие памяти режимов:

При коротком замыкании выхода, устройство ограничивает ток до 5А, а напряжение стремится снизиться до ноля:

При токе больше 10А или если температура модуля превышает 45°C, начинает работать вентилятор.

Выставил 12 Вольт, проверяю мультиметром выходное напряжение:

Также проверил под нагрузкой напряжение и ток, все соответствует в пределах погрешности.

Работа электродвигателя шуруповерта (сверлилки) от 12 В и электроотвертки, переделанной под внешнее питание от 4.2В:

Для работы с компьютером нужен софт. Качаем по ЭТОЙ ссылке
Программе требуется операционная система Windows 7 или выше. При работе через модуль при подключении к компьютеру создается виртуальный COM-порт, его и нужно выбрать в самой программе.
Устройство опозналось моментально, проблем с подключением не возникло.
Код пары 1234

Мне не требуется опция соединения с компьютером, но раз она есть, то просто проверим работоспособность связи:

При подключении устройства, появляется возможность плавной регулировки выходных параметров с помощью крутилок, также в зависимости от модели устанавливаются предельные значения параметров.
Графики выходных параметров отрисовываются справа в двух отдельных окошках. (на первом графике уровень напряжения не успел поменяться относительно крутилки напряжения, так как я сделал снимок экрана слишком быстро)

Есть и более расширенный режим настроек:

При подключении устройства к компьютеру, дисплей на модуле автоматически блокируется, поэтому при выходе из программы нужно сначала в ней отключить устройство дабы разблокировать экран.

Пульсации на выходе под нагрузкой 12В 2А:

Пульсации на выходе под нагрузкой 46В 7А:

Insum:

+ компактные размеры
+ качество изготовление компонентов
+ хорошая точность и запас по току и напряжению
+ интуитивно понятное управление
+ два различных интерфейса для подключения к ПК
+ память режимов
+ возможность встраивания в готовый блок питания или отдельный корпус
+ защита от КЗ, перегрузки по мощности, по максимальному току и напряжению

По стоимости затрудняюсь делать выводы, у каждого свой бюджет и приоритеты. В целом получилось хорошее устройство для своих задач. Да, рекомендую.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
