Программируемый понижающий модуль питания DPS-8005 [80В/5А]

Опубликовал | 12.07.2018

  • Цена: US $40 [полный комплект]

Очередной модуль питания от компании Ruideng- DPS-8005. Эта модель понижающего блока питания отличается от других в линейке компактностью и довольно приличным запасом по входному напряжению.

По традиции-контейнер из пенопласта. Надо отдать должное продавцу- такая коробка отлично сохраняет устройства от повреждений при доставке.

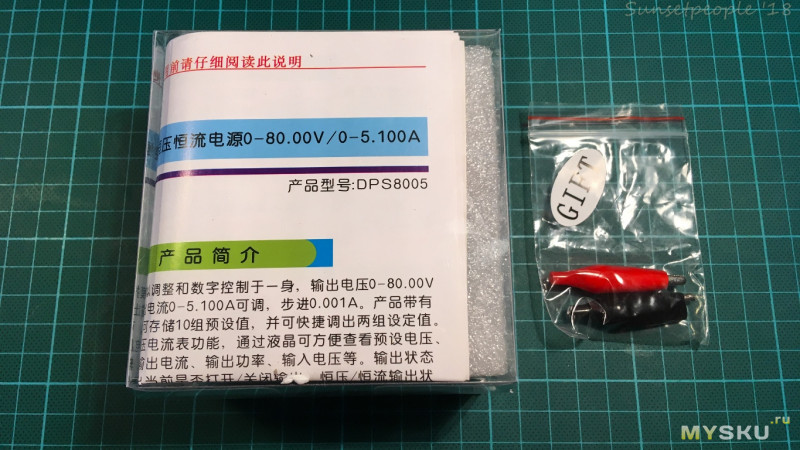

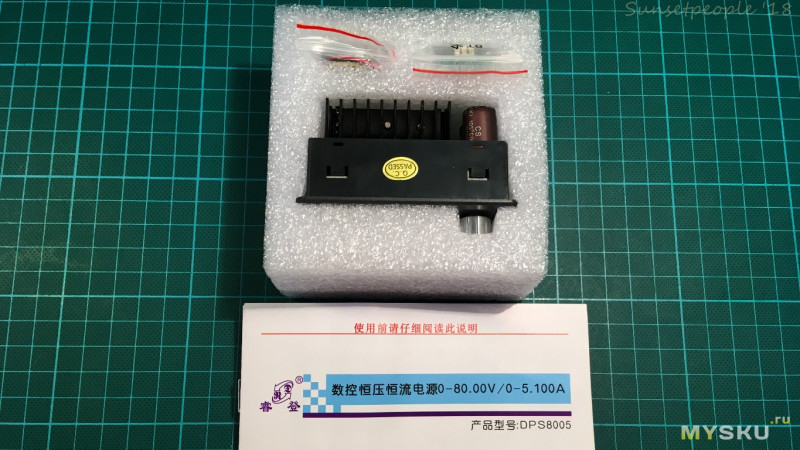

Комплектация:

— Модуль DPS-8005
— Модуль bluetooth
— Модуль USB
— Шлейф для подключения модулей связи
— Инструкция
+ 2 крокодила

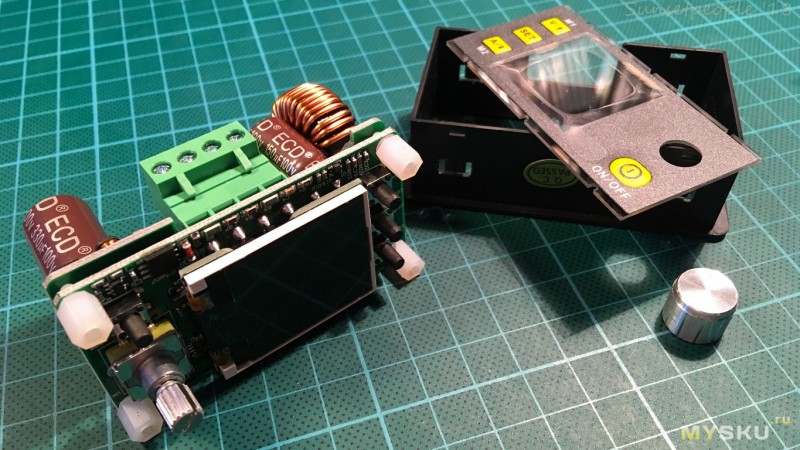

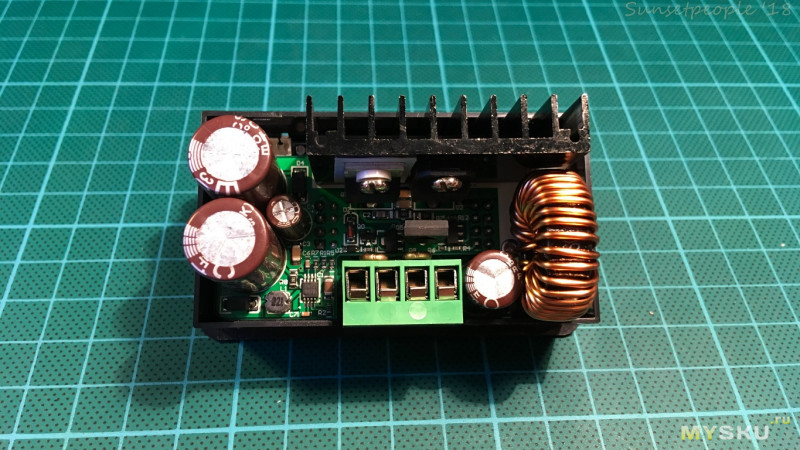

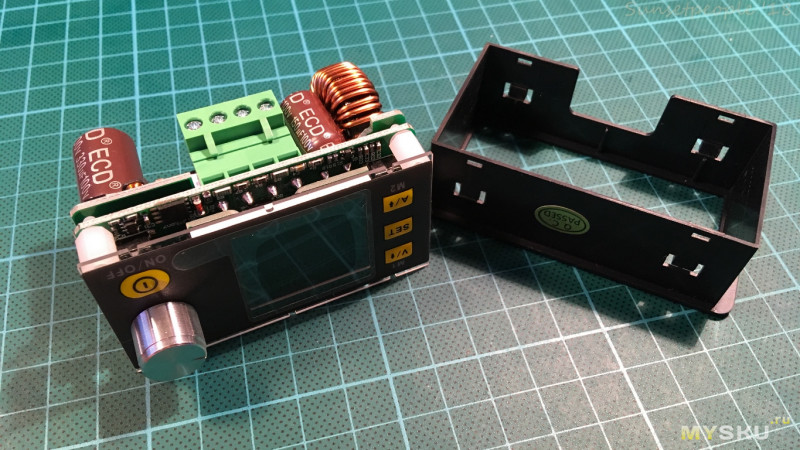

Основной блок состоит из дисплейного модуля и силовой части:

Характеристики:

Диапазон входного напряжения: 9-90 В
Диапазон выходного напряжения: 0-80 В
Выходной ток: 0-5.1 А
Максимальная мощность: 400 Вт
Точность установки напряжения: ± (0.5% + 2 разряда)
Точность установки тока: ± (0.8% + 3 разряда)

Устройство представляет собой интегрированный программно-управляемый понижающий модуль со стабилизацией тока/напряжения.

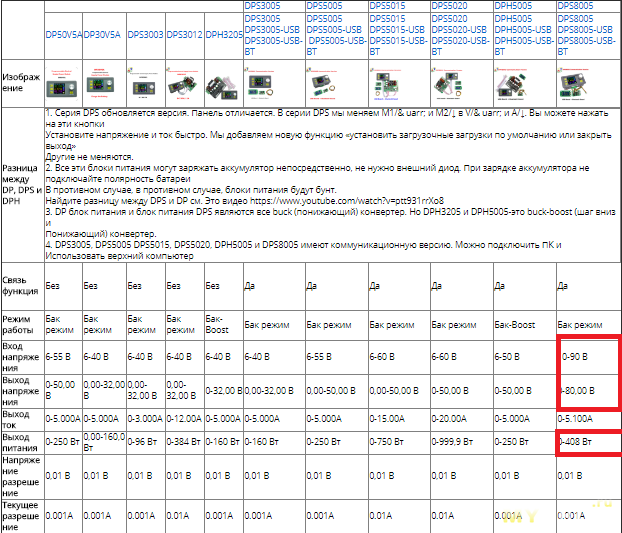

Отличительные особенности линейки — поддержка повышенного входного напряжения:

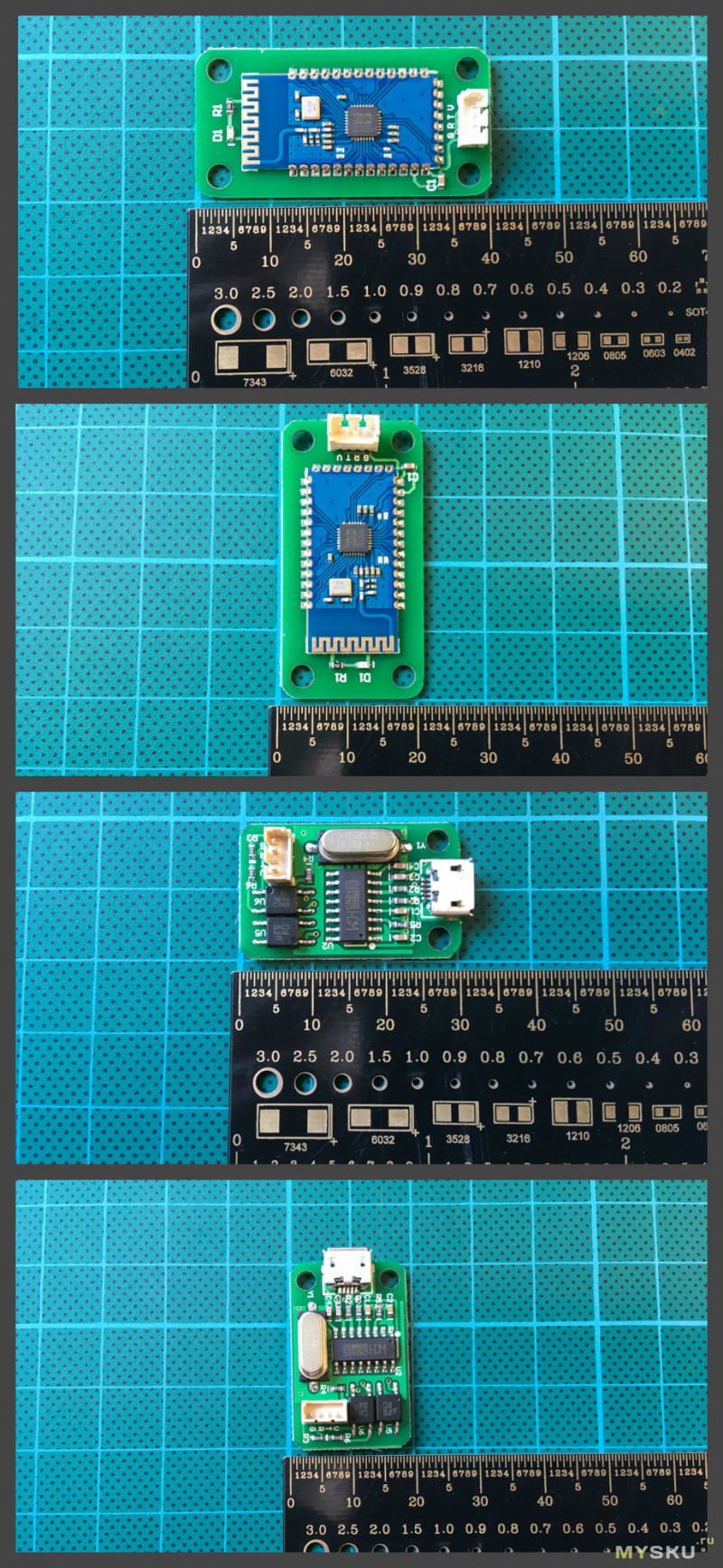

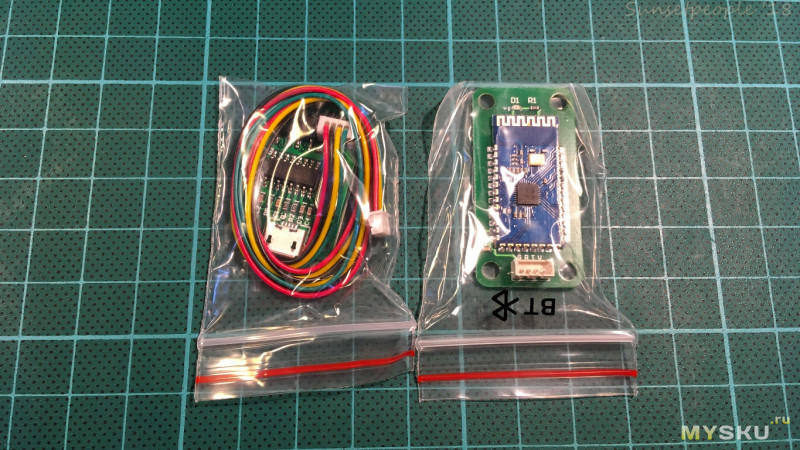

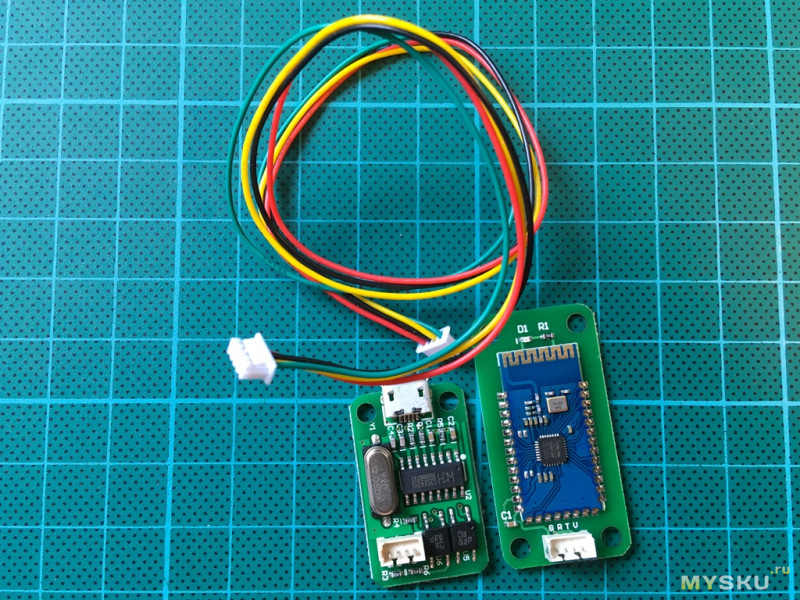

Дополнительные модули связи.
На оба модуля в комплекте только один шлейф для соединения с основной платой:

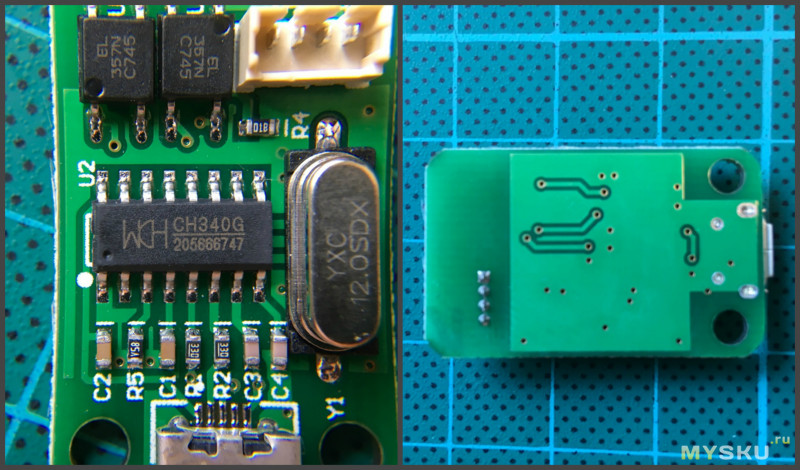

USB модуль функционирует на базе микросхемы CH340G

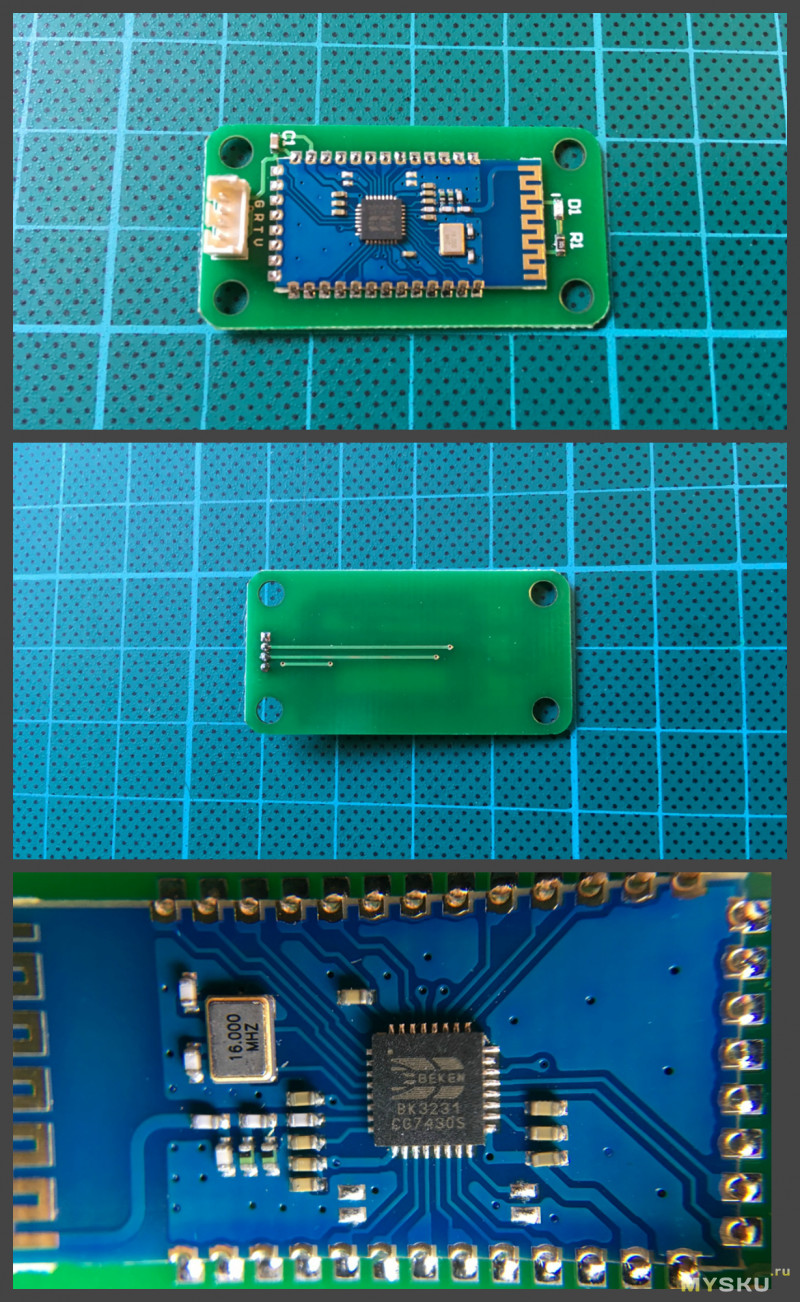

Модуль функционирует на базе микроконтроллера BEKEN BK3231

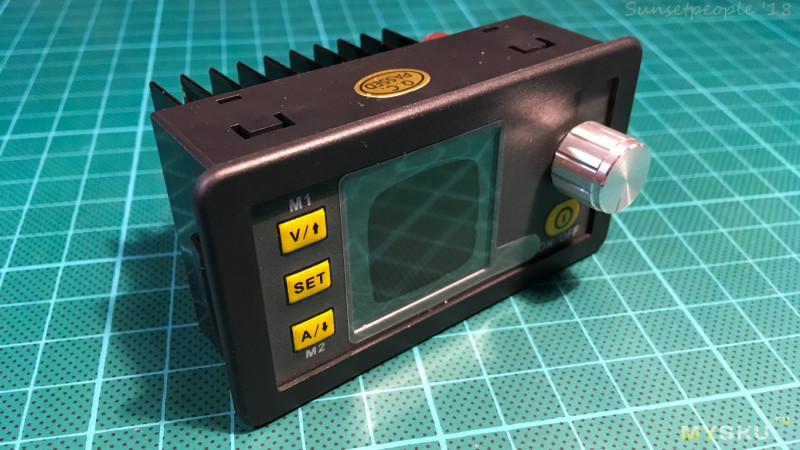

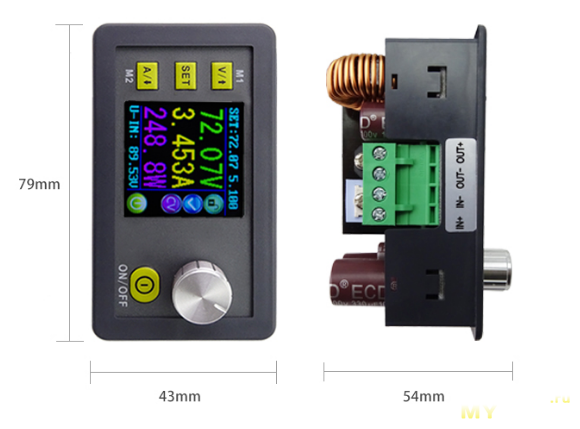

Размеры основного блока:

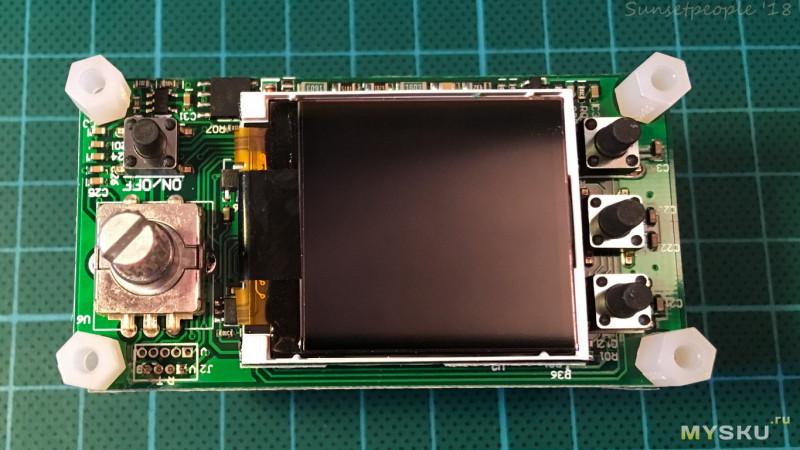

Дисплей 1.44»:

Схемотехника.

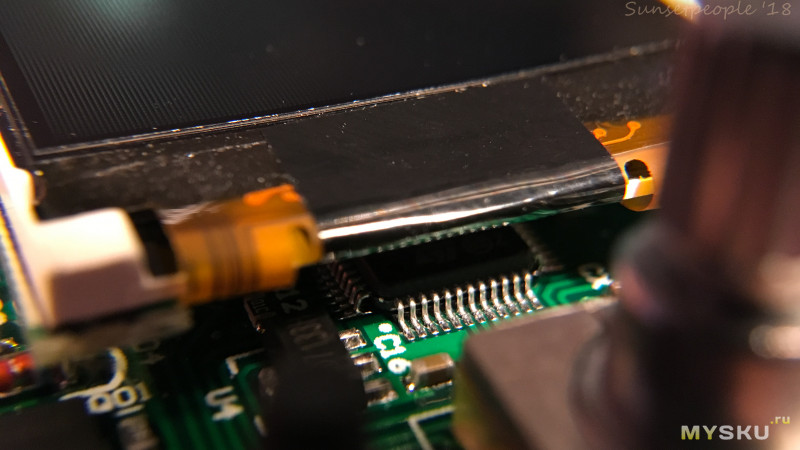

Контроллер STM32F100 под дисплеем:

На входе — сдвоенная емкость 330мкФ х 100В + 22мкФ х 100В:

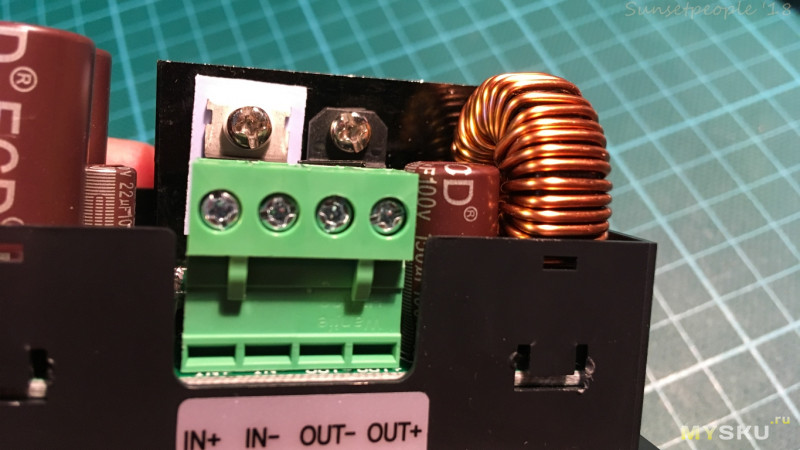

На выходе дроссель и еще емкость 150мкФ х 100В. Подключается модуль к питанию с помощью 4-х контактного разъема, с него же берется выход на нагрузку:

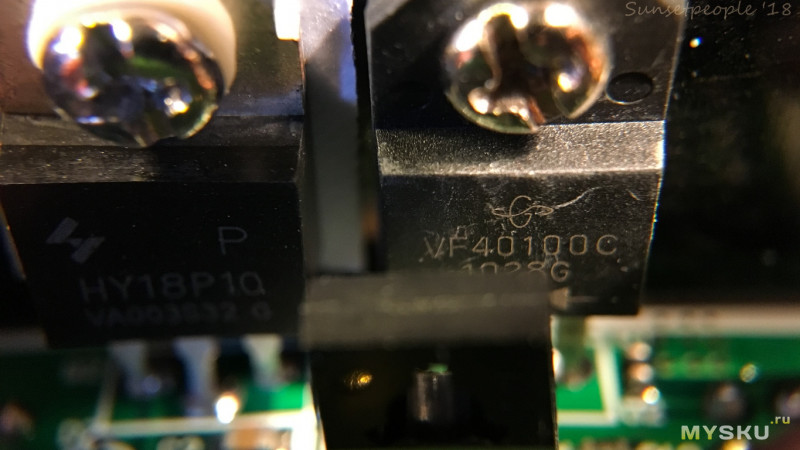

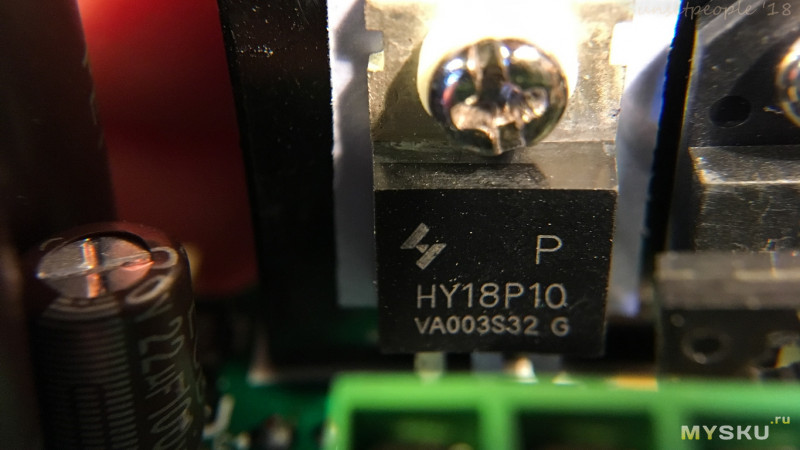

Силовой блок построен на базе MOSFET- транзистора HY18P10P [100В, 80А], и сборкой диодов Шоттки VF40100C [100В, 20А].
Транзистор B649A.

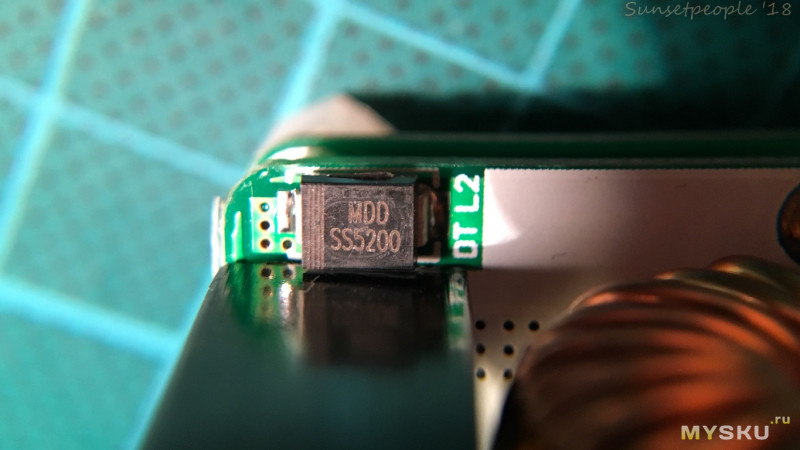

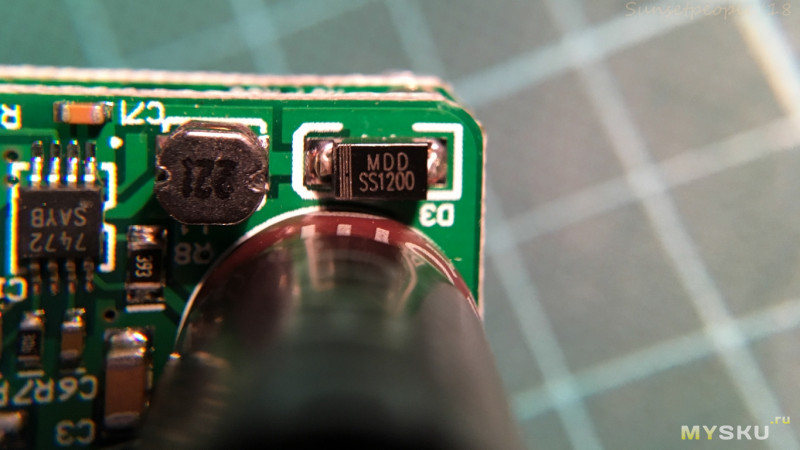

Диод Шоттки на SS5200 [5А] и SS1200[1А]:

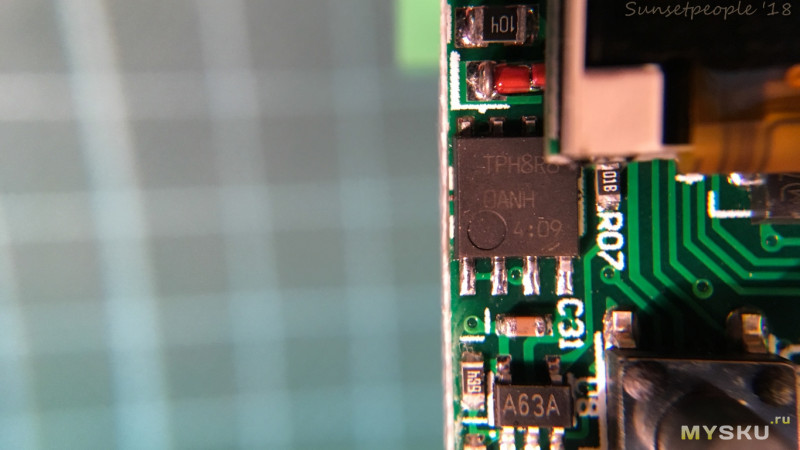

Полевик TPH OWH:

Работа устройства.

Для работы с компьютером нужен софт. Качаем по этой ссылке:
Софт
Программе требуется операционная система Windows 7 или выше. Там же есть софт для работы под мобильной платформой android.

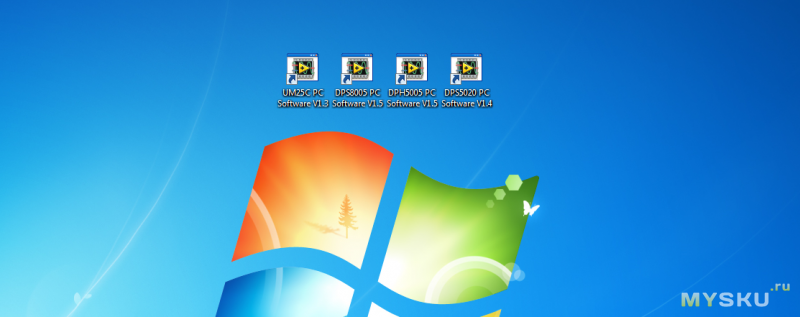

Вообще получается, что для разных модулей нужен разный софт, хотя интерфейс программ схожий:

Сейчас буду подключаться через USB.

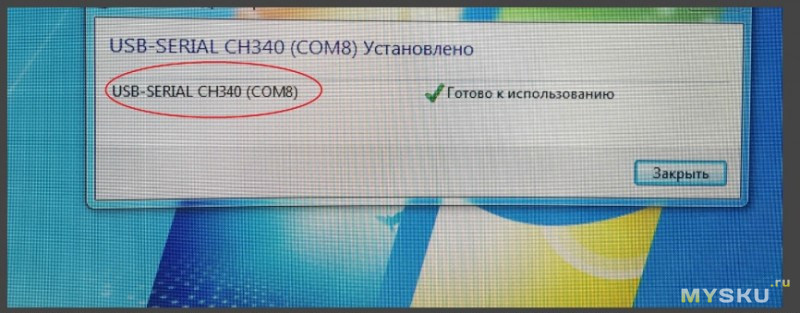

Устройство опозналось моментально, проблем с подключением не возникло.
При работе через модуль при подключении к компьютеру создается виртуальный COM-порт, его и нужно выбрать в самой программе.

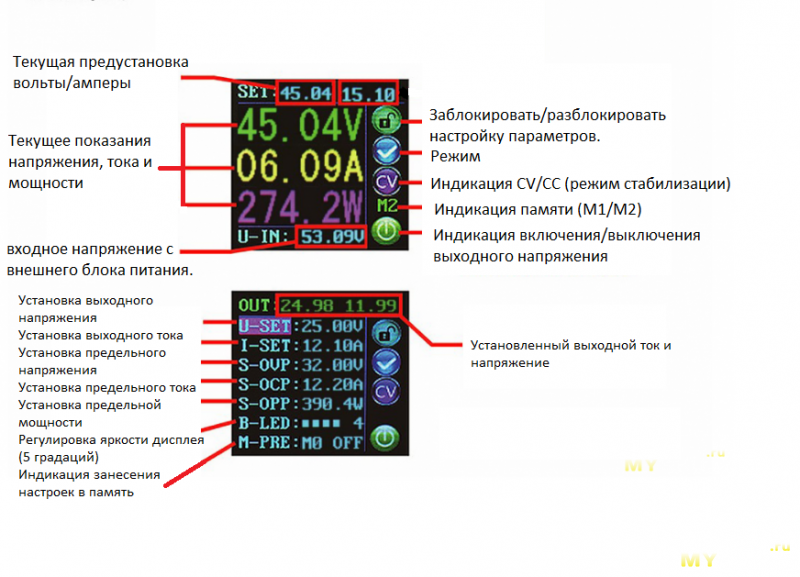

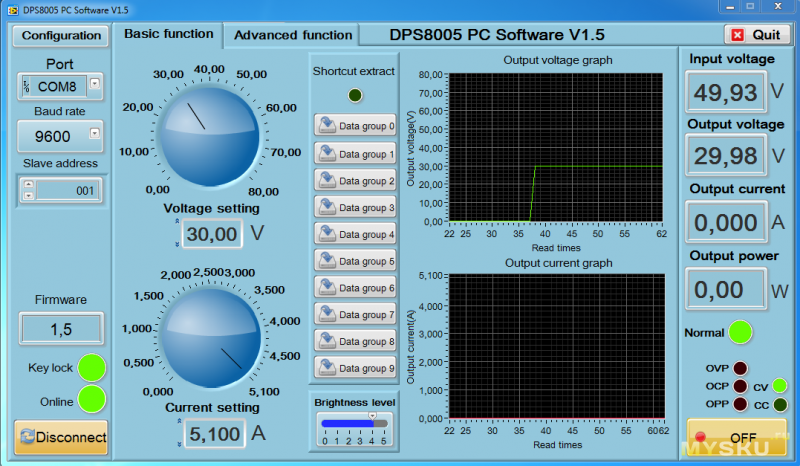

Управление и визуализация программы абсолютно идентичная дисплейным модулям линейки.
При подключении устройства, появляется возможность плавной регулировки выходных параметров с помощью крутилок, также в зависимости от модели устанавливаются предельные значения параметров.
Графики выходных параметров отрисовываются справа в двух отдельных окошках

Важно! При подключении устройства к компьютеру, дисплей на модуле автоматически блокируется, поэтому при выходе из программы нужно сначала в ней отключить устройство чтобы разблокировать экран.

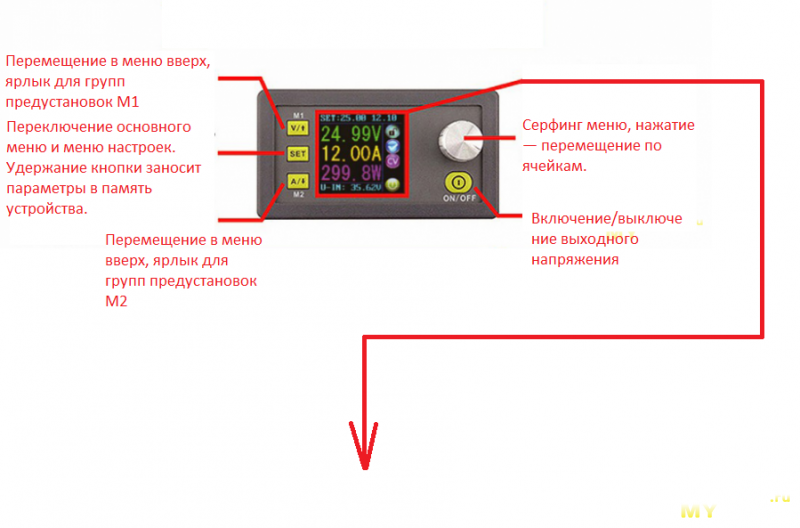

Идентично и с управлением на дисплейном модуле, все как и раньше.
При включении устройства на выходных клеммах напряжение отсутствует, это очень грамотно. Чтобы включить его, следует нажать кнопку под крутилкой.

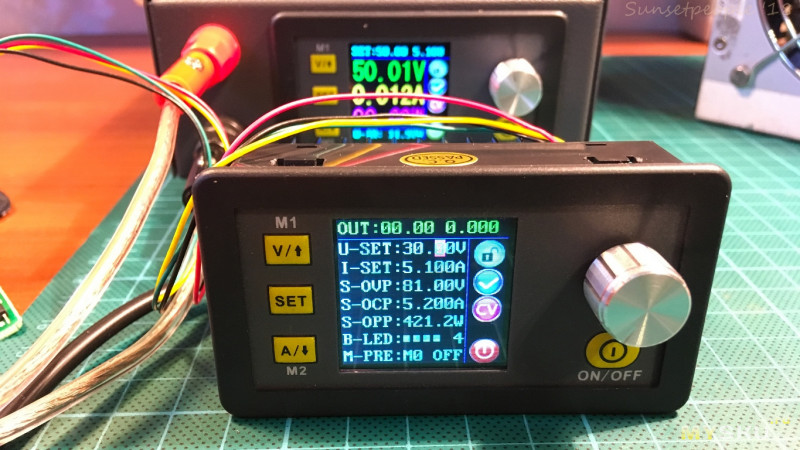

Для выставления необходимых параметров, а это, в принципе, ток и напряжение, следует зайти в меню установок:

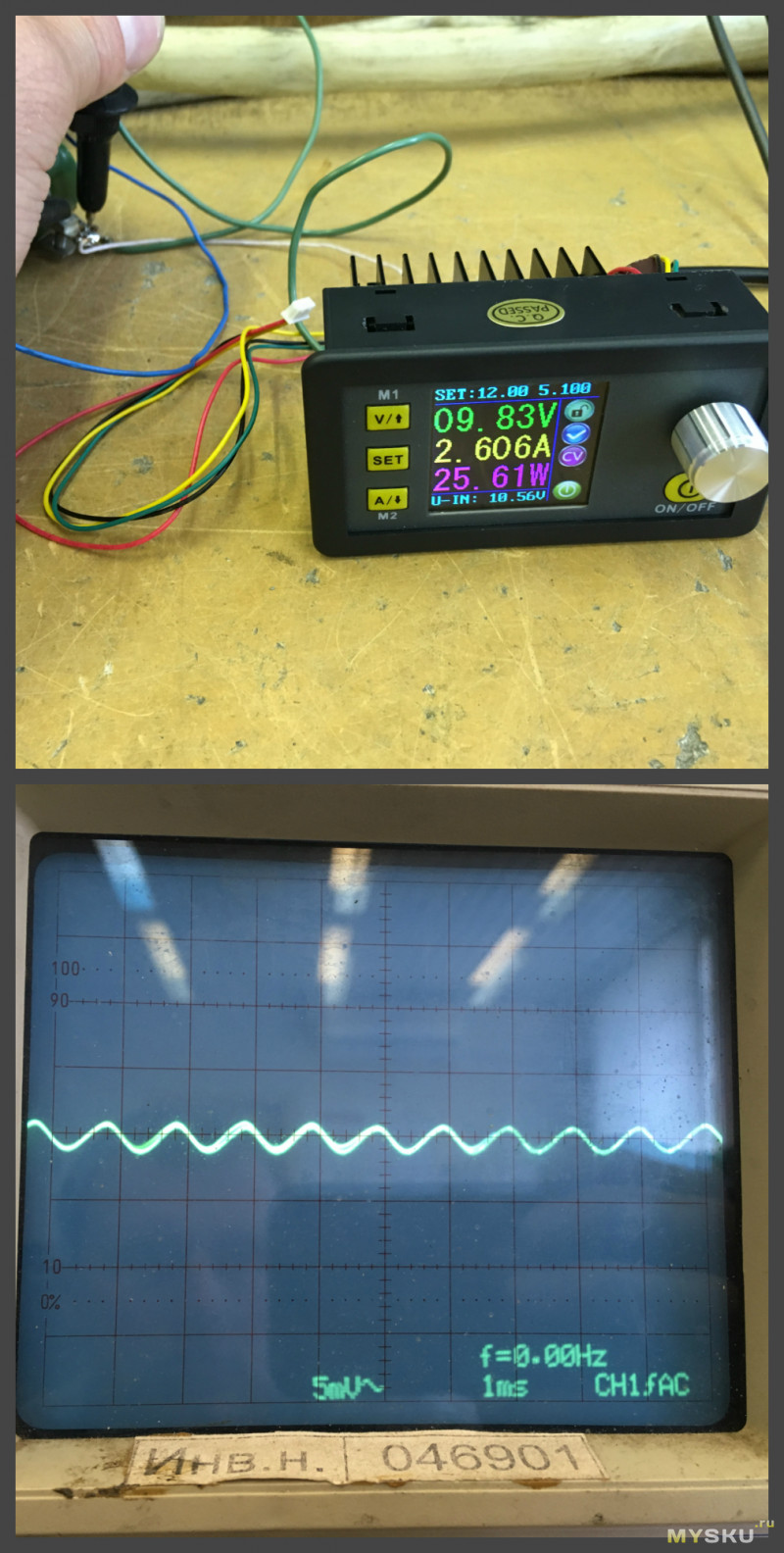

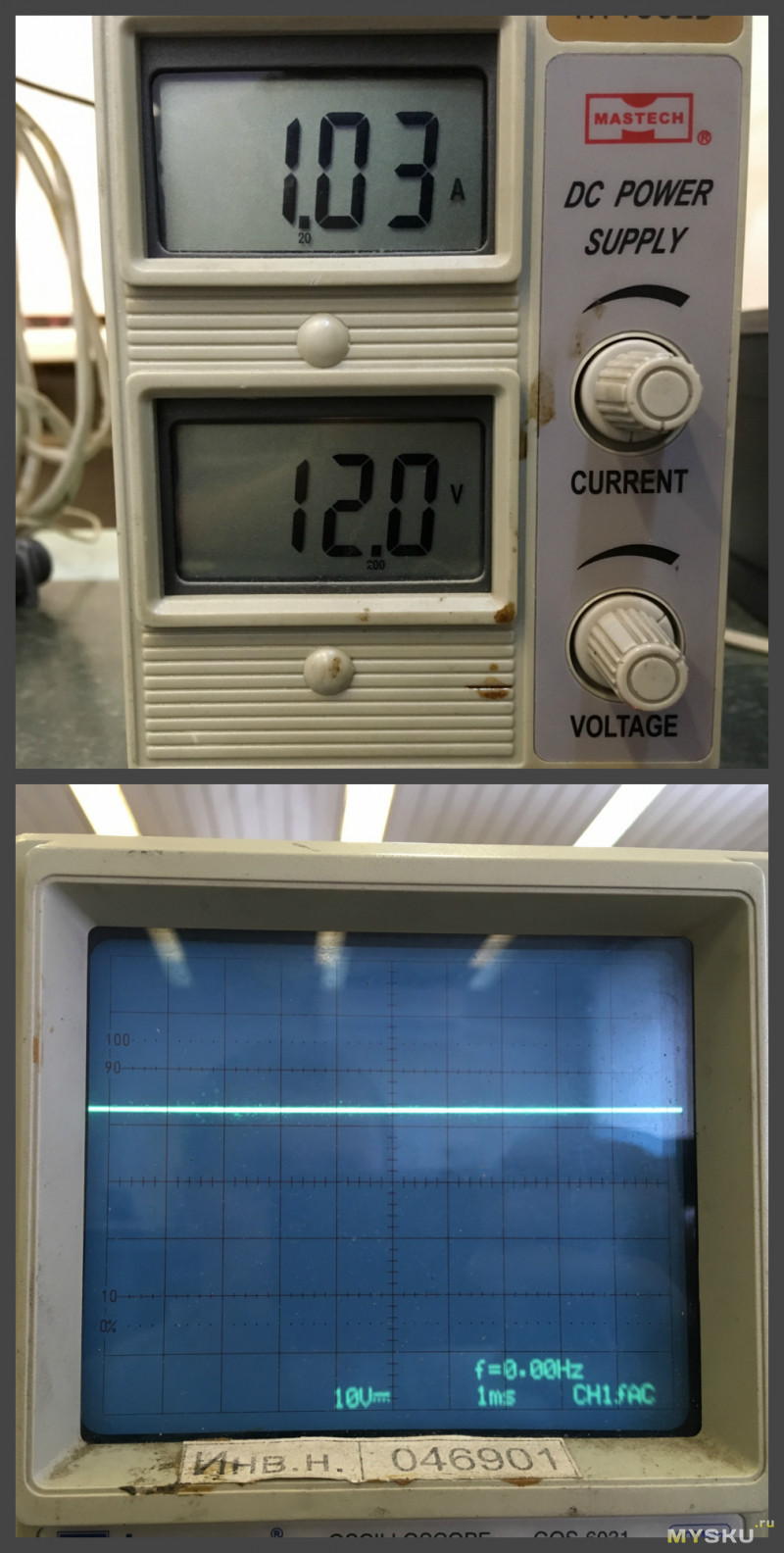

Пульсации на выходе при подключении к Li-Ion сборке 12 В под нагрузкой минимальные:

Форма напряжения на выходе под нагрузкой:

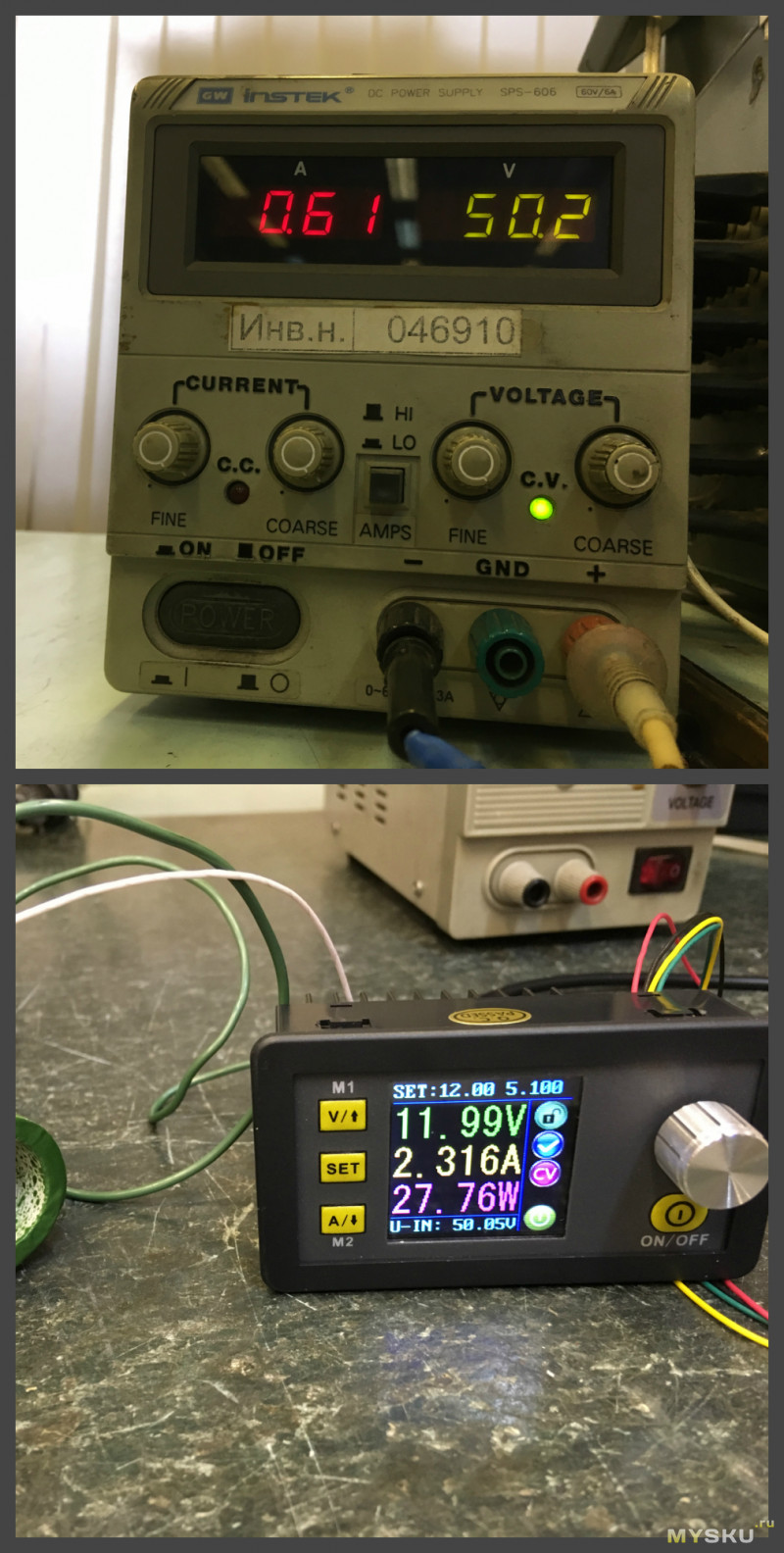

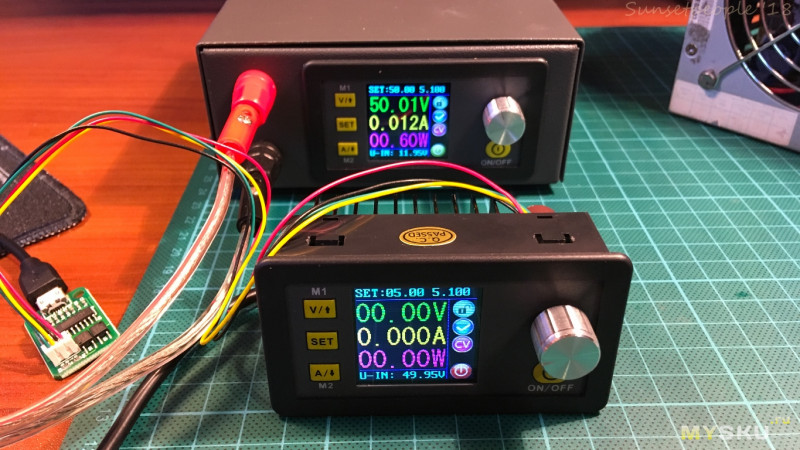

КПД преобразователя (как пример) при Uвх= 50В и Uвых= 12В под нагрузкой составил 91%:

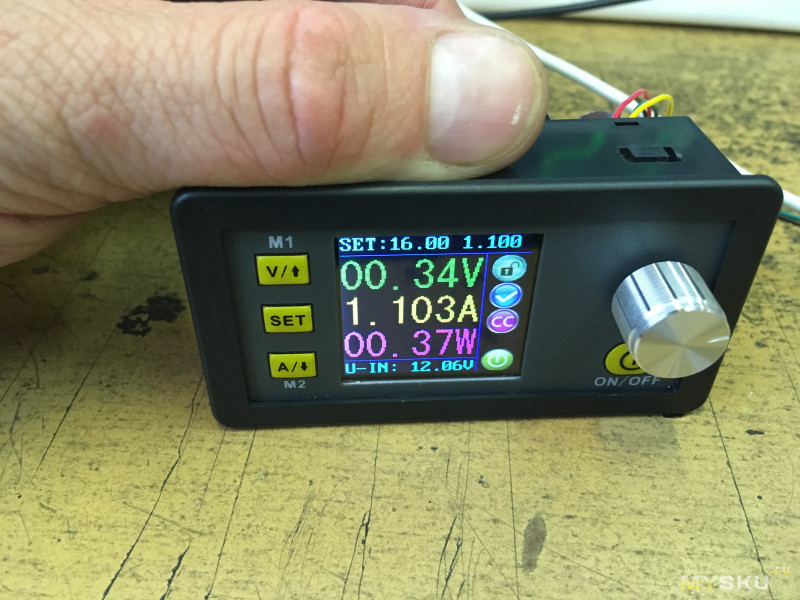

В режиме короткого замыкания блок устанавливает стабилизированный 1.1 А:

Insum.
В лучших традициях производителя — отличный модуль питания с возможностями старших моделей в пределах характеристик. Компактность это его конёк. Можно врезать в любой корпус, имеющий минимум места под габариты модуля. Главное подобрать источник питания под требуемые задачи (мощность).

+ компактные размеры
+ качество изготовление компонентов
+ хорошая точность и запас по напряжению
+ интуитивно понятное управление
+ два различных интерфейса для подключения к ПК
+ память режимов
+ возможность встраивания в готовый блок питания или отдельный корпус
+ защита от КЗ, перегрузки по мощности, по максимальному току и напряжению
+ Можно заряжать аккумуляторы на режиме стабилизации тока (СС).
