Sofirn SD03 или просто красивый фонарик с повышенной герметичностью и магнитным управлением.

Опубликовал | 17.06.2018

Обзор фонаря Sofirn SD03.
Несмотря на некую минималистичность в дизайне и, возможно, спорное удобство в управлении, фонарик мне кажется полноценным и законченным изделием.

Упаковка-обычная картонная коробка без полиграфии:

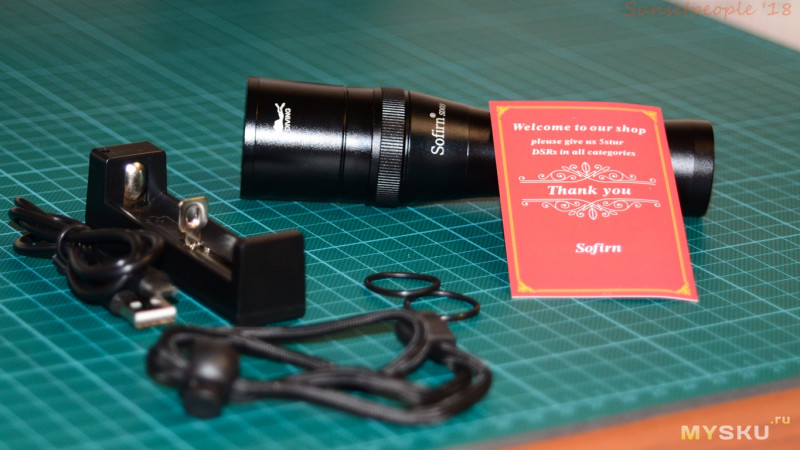

Комплектация:
— Фонарь
— Зарядное устройство
— micro-USB кабель
— Темляк-петля
— Уплотнительные кольца 2 шт.

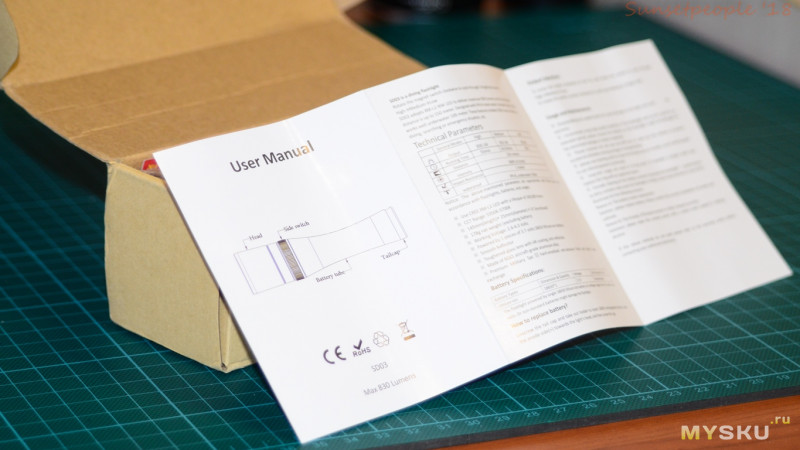

— Инструкция

Зарядное устройство
Зарядное с подвижным минусовым контактом, рассчитано на 1 батарею:

Заявлено на выходе до 0,75 А

На разряженном аккумуляторе ток выше 0,7 А не поднимается:

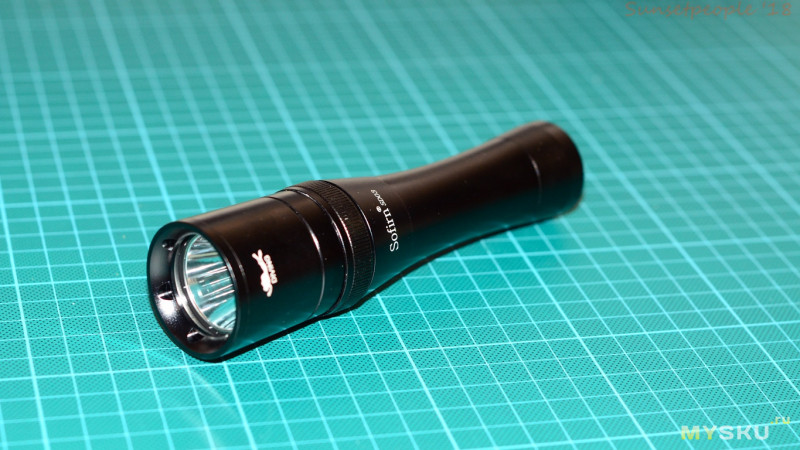

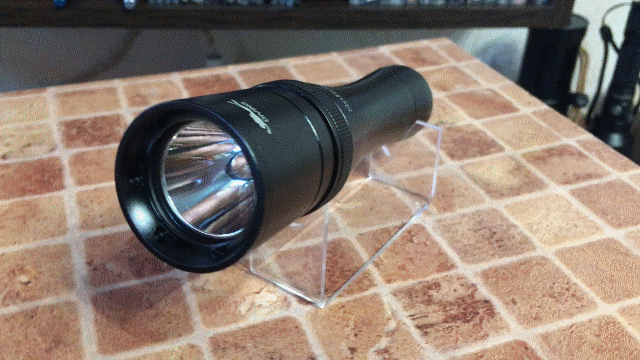

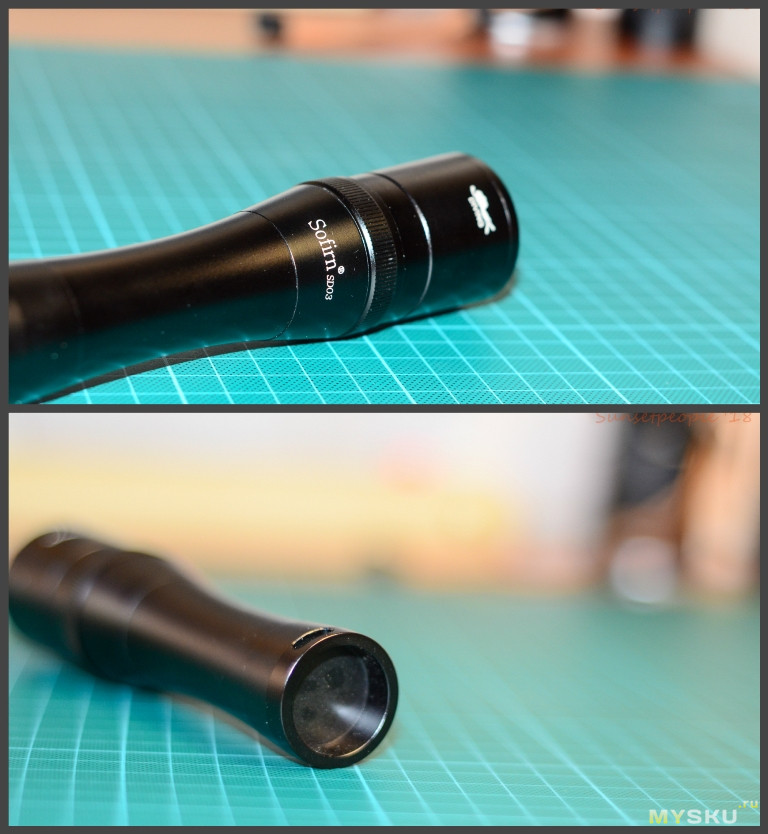

Фонарик исполнен в алюминиевом черном анодированном корпусе:

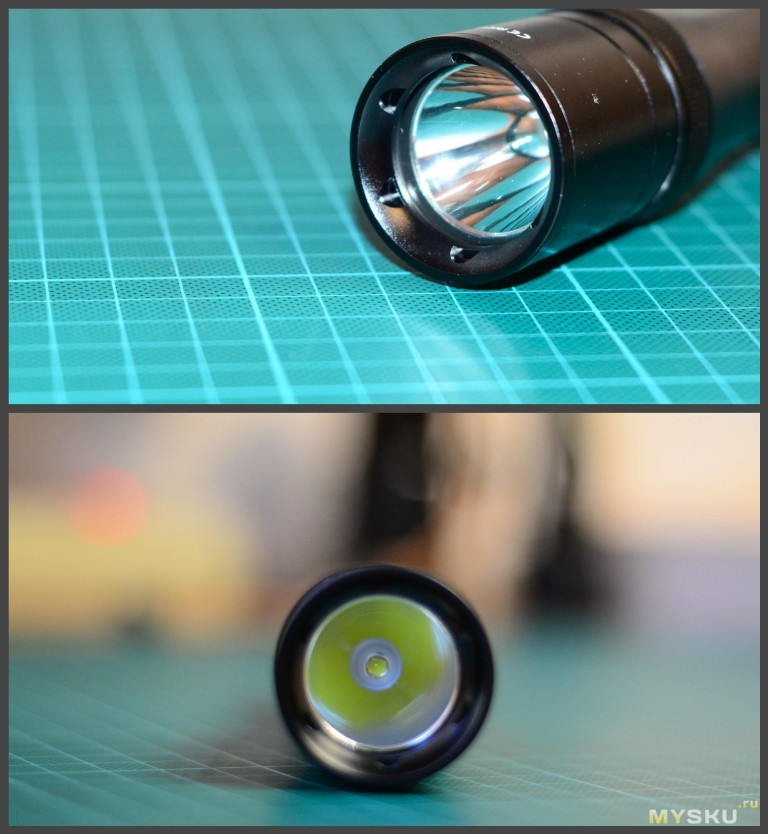

Мне понравилось сразу то, что стекло глубоко утоплено в корпус и разбить его будет сложно.

Накатка присутствует только на магнитном кольце смены режимов:

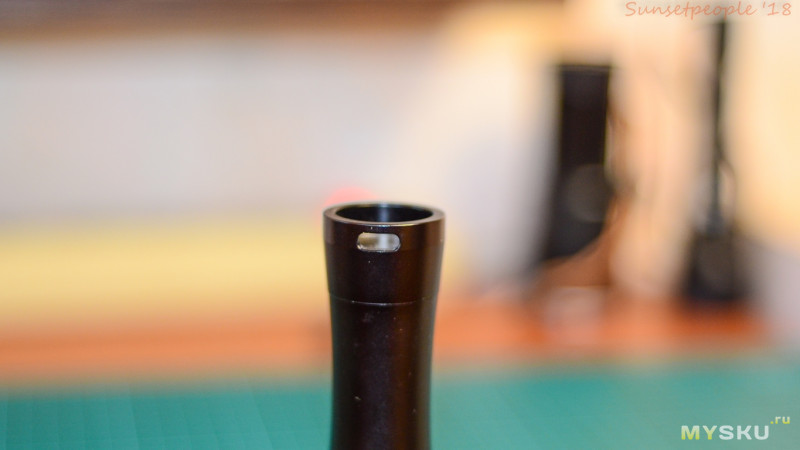

На крышке батарейного отсека имеется отверстие под темляк:

Рефлектор гладкий, материал-алюминий:

Характеристики фонаря:
• Модель: SD03
• Светодиод Cree XM-L2
• Мощность:8W
• Цветовая температура(CCT Range): 5350-5700K
• Максимальная яркость:850 Лм
• Три режима работы: high/850lm-mid/350lm-low/85lm
• Рабочее напряжение: 2.8-4.2 В
• Поддерживаемые батареи: 1 шт. Li-Ion 18650
• Размеры: 145 мм (длина) × 25 мм (диаметр) × 37,5 мм (головка)
• Вес нетто: ок.180 г (без батареи)
• Закаленное стекло с антибликовым покрытием
• Гладкий зеркальный рефлектор
• Фокусное расстояние фиксированное
• Защита аккумуляторов от полного разряда
• Водозащита IPX-8, до 100 м
• Цвет: черный
• Сертификация:RoHS,FCC,CE

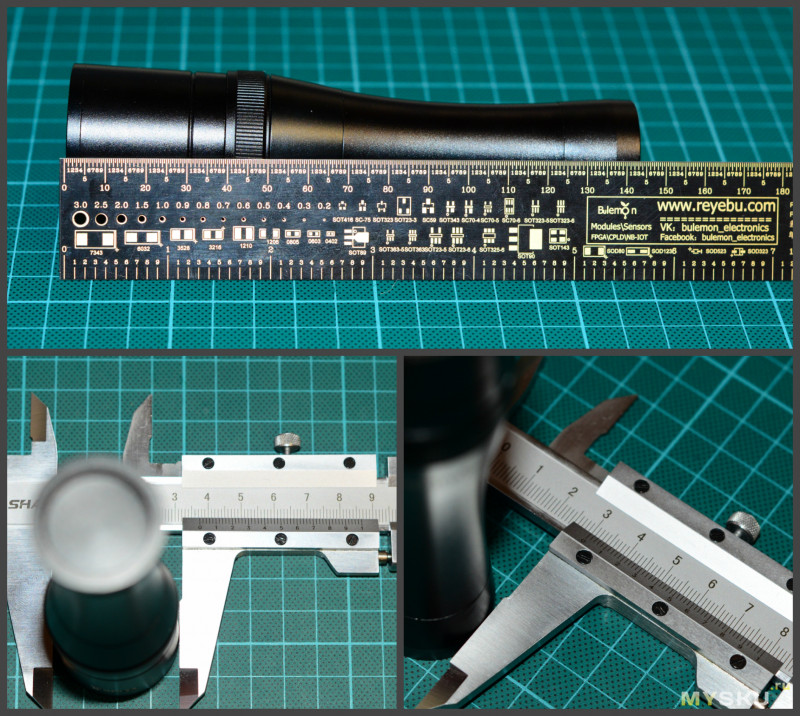

Размеры фонаря:

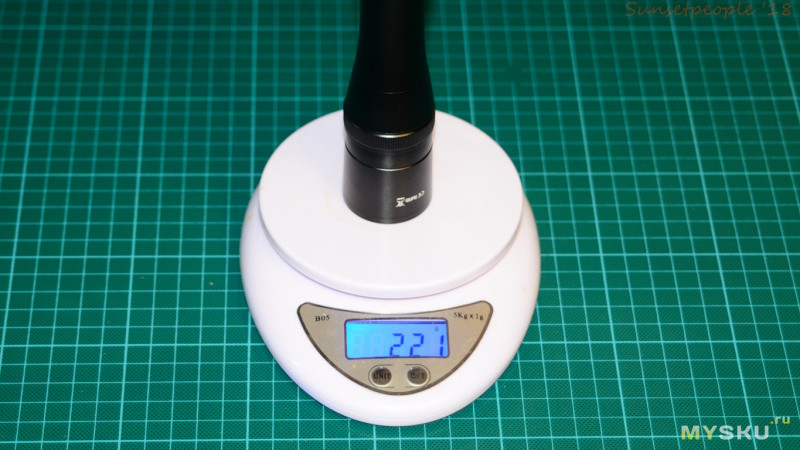

Вес с батареей:

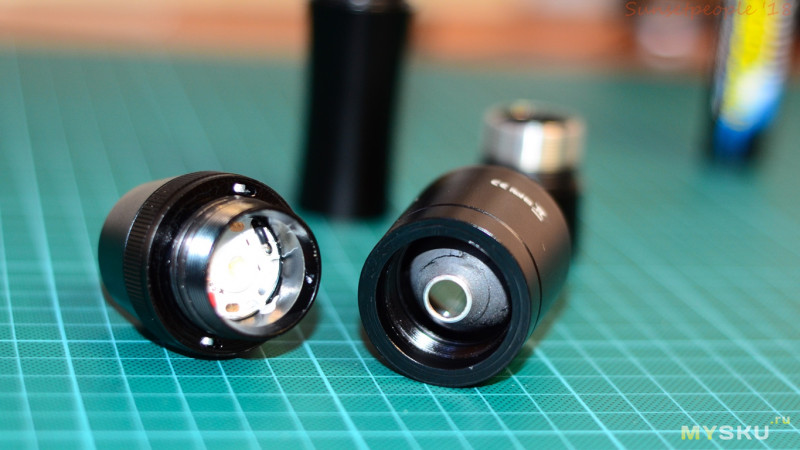

Фонарь разбирается на несколько частей.

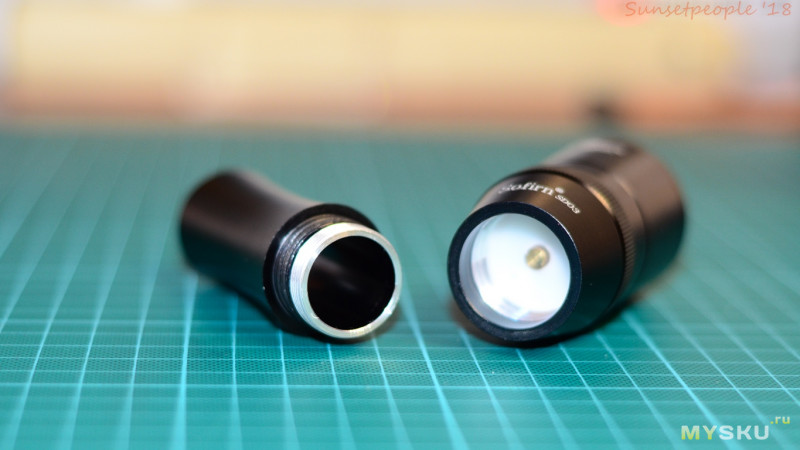

Отвинчивается батарейная крышка:

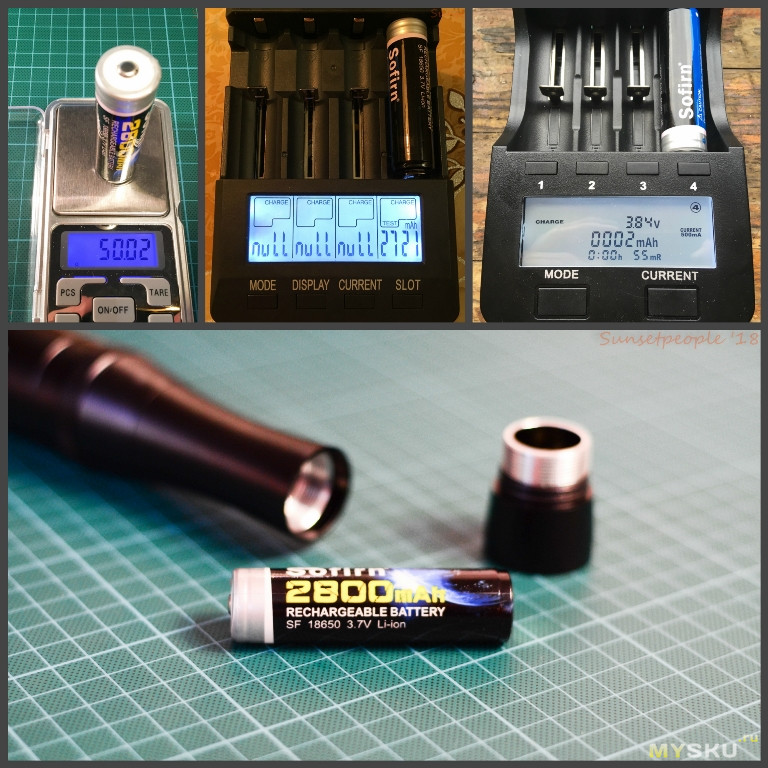

В комплекте у меня фирменная батарея с защитой на 2800 мАч:

Аккумулятор с платой защиты. Длина батареи 70 мм.

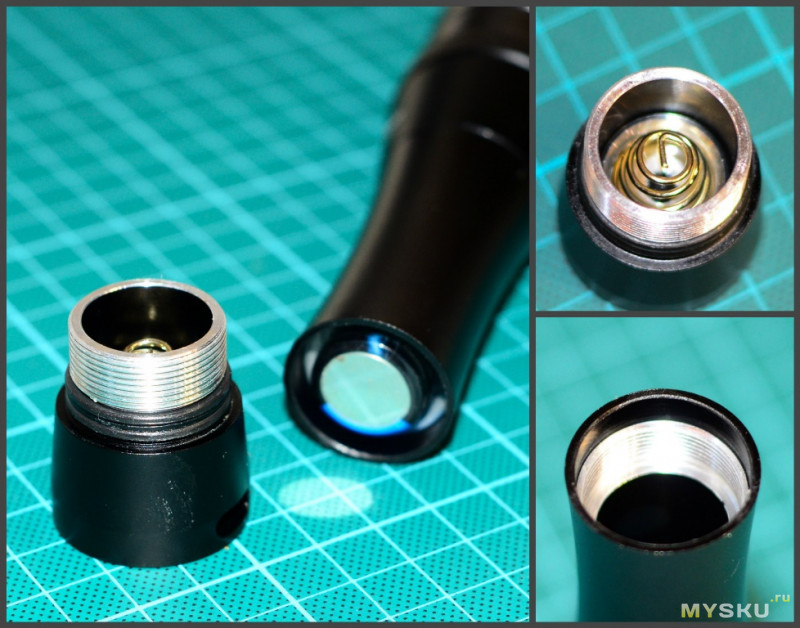

На всех сочленениях корпуса присутствуют уплотнительные резинки по 2 шт на каждой резьбе

Положения магнитного кольца фиксируются с помощью шарика и пружинки:

Магнитное кольцо:

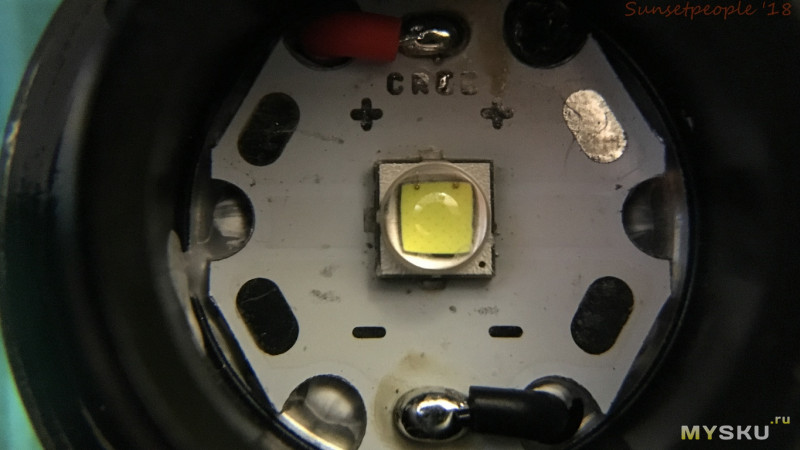

Светодиод:

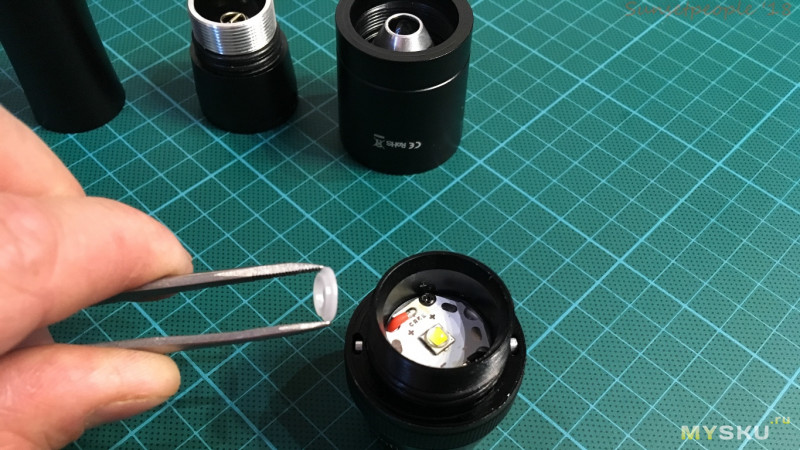

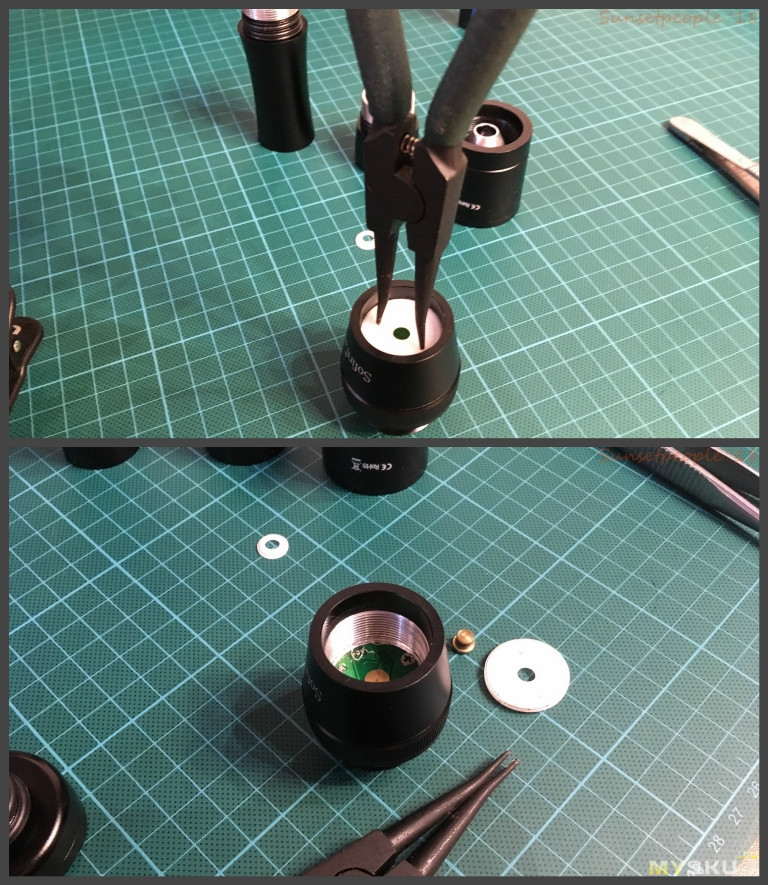

Чтобы добраться до платы управления, нужно отвинтить фторопластовое кольцо:

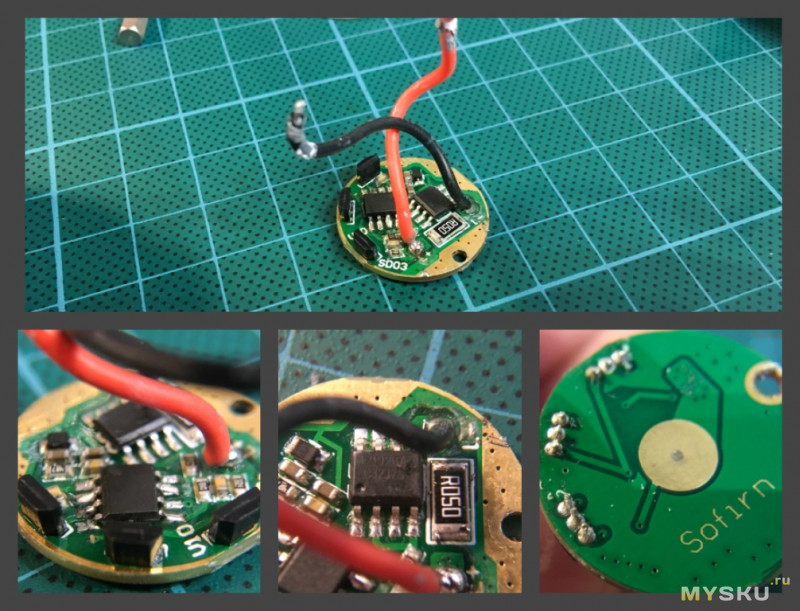

Отпаиваем провода от подложки со светодиодом, отвинчиваем плату. Виден сдвоенный полевой транзистор FDS9926A.

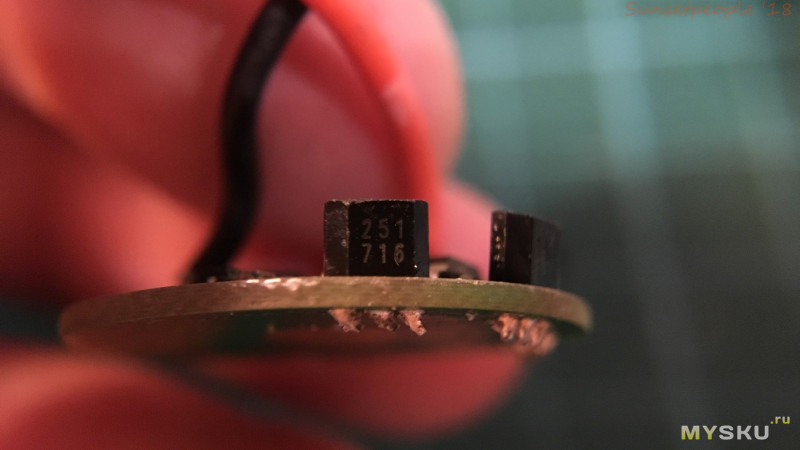

Тут можно увидеть три датчика холла:

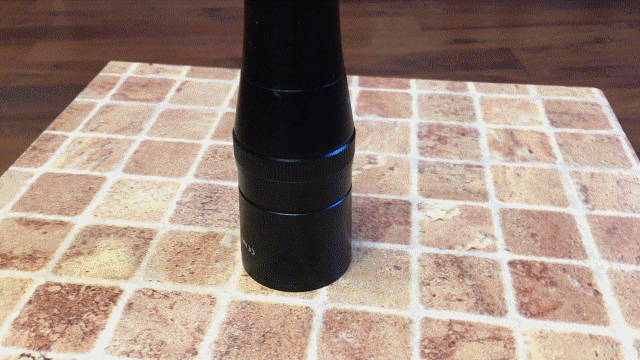

Фонарь включается поворотом управляющего кольца на корпусе.
Поворот по часовой стрелке переключает режимы по алгоритму: high→mid→low→ll
Поворот против часовой стрелки переключает режимы по алгоритму: ll→low→mid→high

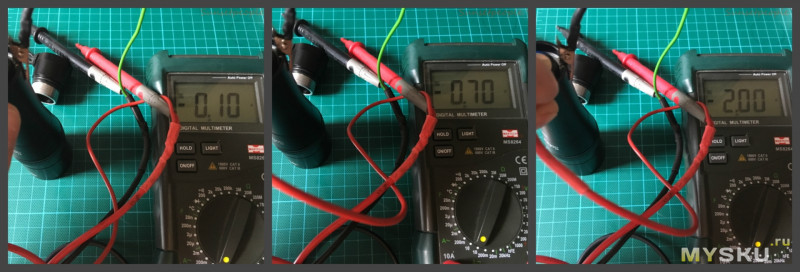

Потребление электроникой тока в трех режимах:

Температура нагрева в различных частях корпуса спустя 10 минут свечения на максимальной яркости:

Форма луча:

Световое пятно с расстояния 40 см:

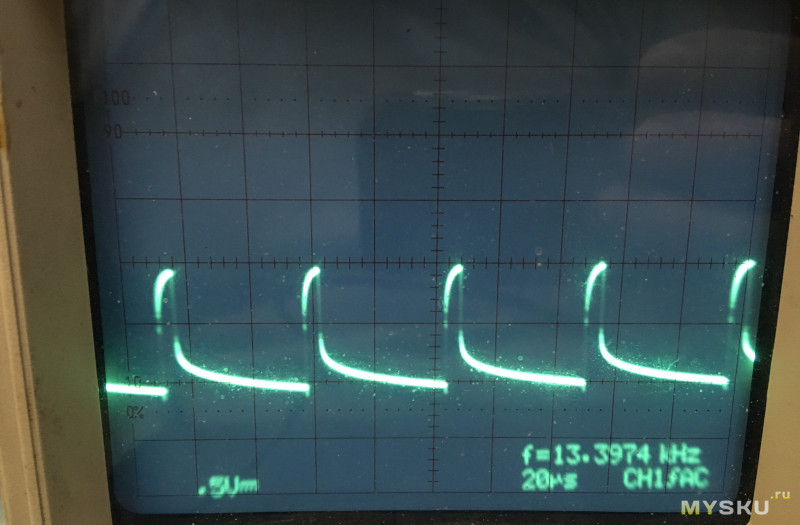

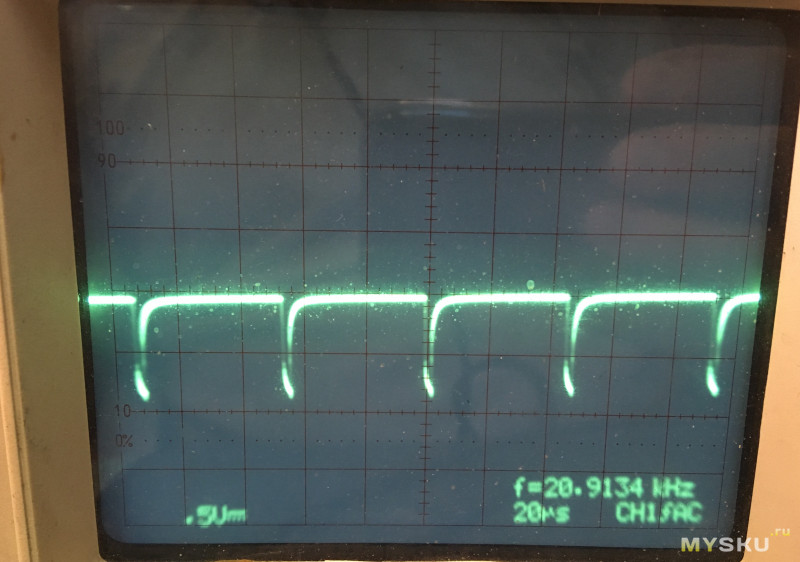

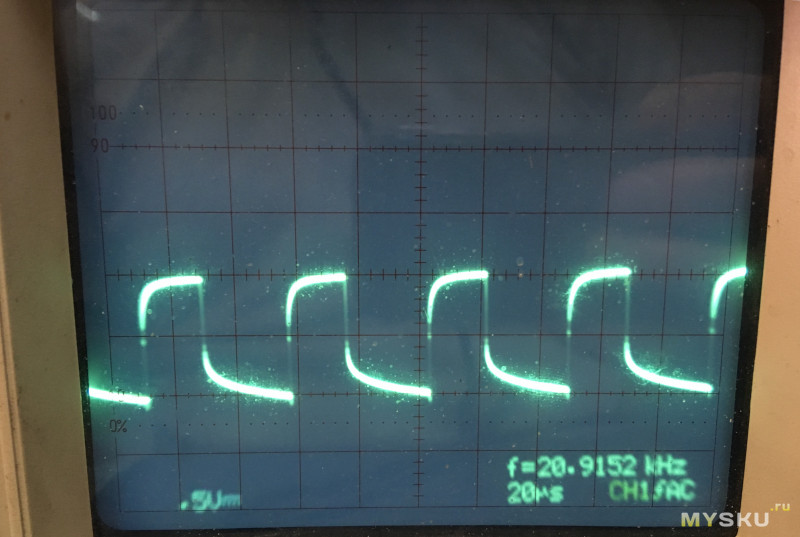

Осциллограммы ШИМ-модуляции:

Максимум:

Средний режим:

Минимальный:

Управление по минусу, поэтому осциллограммы перевёрнуты.

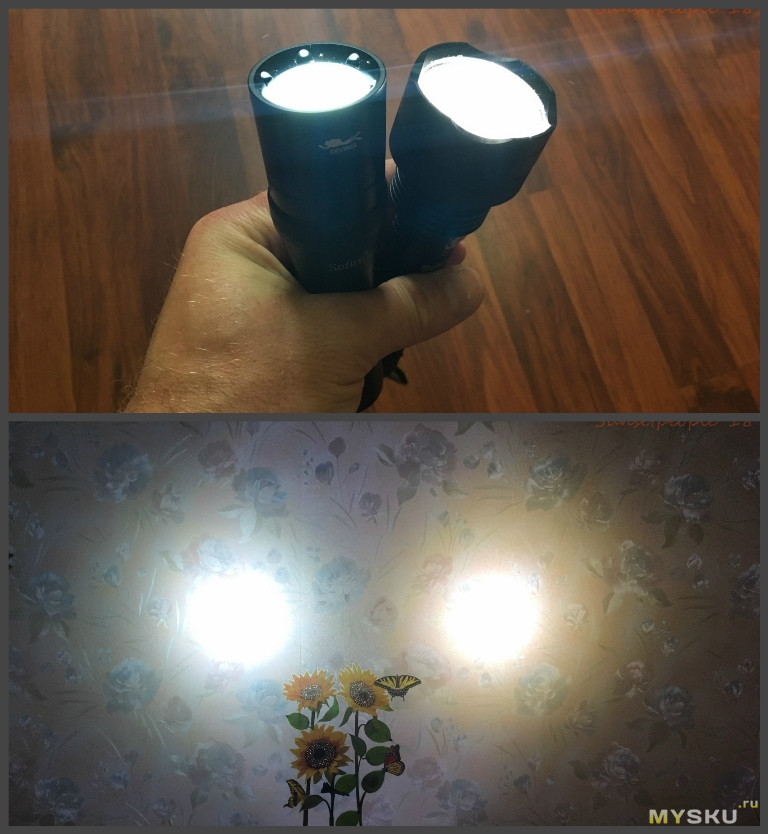

Сравнение яркости Sofirn SD03 и Sofirn SP31A показало что САБЖ чуть хуже светит. Не знаю видно на фото или нет (справа пятно SP31A)

Это же подтвердилось и на улице. Sofirn SP31A более дальнобойный фонарь и пятно у него ярче.
Подробное сравнение проводить не буду, этому лучше посветить отдельный пост. Надо только поднакопить фонариков побольше).

Тесты. К сожалению сейчас лето, и темнеет поздно. Шарахаться по улицам в поиске темных уголков желания мало, так как есть вероятность получить фонариком по голове)
А в целом, фонарь показал себя довольно неплохо:

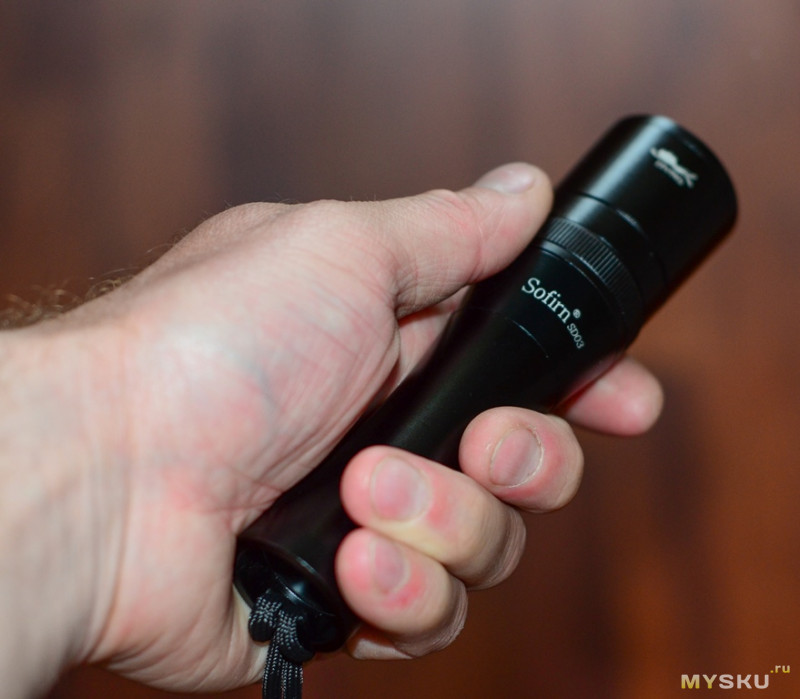

Фонарь в руке лежит хорошо:

Заявлена длительная работа под водой. Я подводной охотой не занимаюсь, поэтому в темное время суток и в воде проверить не смогу, но тут и ежу понятно что герметичность у фонаря порядком выше обычных герметичных фонарей, которые тоже умеют плавать.

Insum.
Отсутствие отдельной кнопки включения/отключения создает некоторое неудобство, так как в сумке или кармане кольцо все же можно провернуть и случайно включить фонарь.
Я понимаю, что кнопка исключена из конструктива чтобы обеспечить бОльшую герметичность, но тут и нельзя повернуть крышку батарейного отсека на пол оборота как в других фонарях, придется ее полностью скручивать и вынимать батарею при длительной транспортировке.

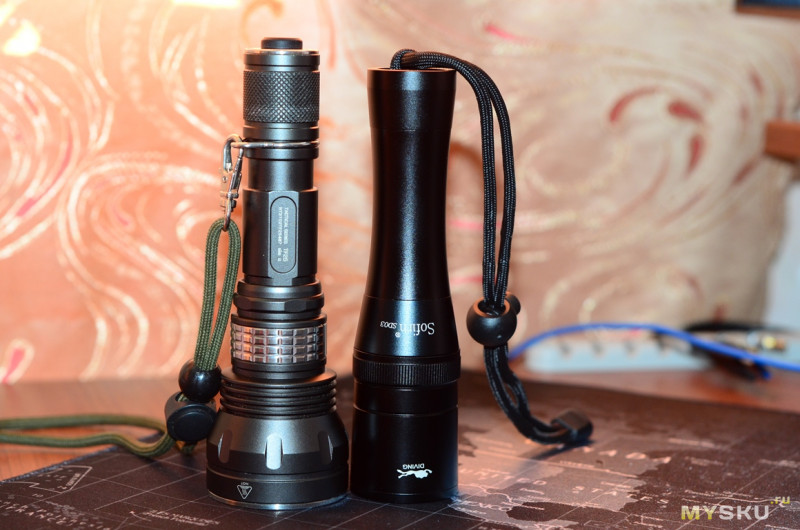

Есть у меня еще один фонарь с магнитным управлением Niteye TF25, за счет наличия отдельной кнопки включения и плавной регулировки яркости он выигрышнее, правда и ценник значительно выше.

Плюсы Sofirn SD03:
+ повышенная герметичность
+ красивый дизайн
+ качество изготовления
+ хорошая яркость и заявка на дальнобойность
+ бесконтактное управление режимами

Нюансы:
— нет отдельной кнопки выключения
— отсутствие накатки на рукоятке делает ее скользкой. С другой стороны, с накаткой фонарь выглядел бы совсем иначе…

Дополнение
И последнее, вряд ли кто-то заметит на фото, но общие фотографии я делал до проверки фонаря, после чего выяснилось что фонарь не включается. Я долго не мог понять в чем дело, разобрал фонарь, проверил светодиод отдельно, подключив к источнику питания, проверил плату питания, все работало по отдельности, но, в сборе на фонаре напряжение было только на выходе с платы (красный провод), а масса отсутствовала (минусовой провод был закрыт, управление осуществляется по минусу).

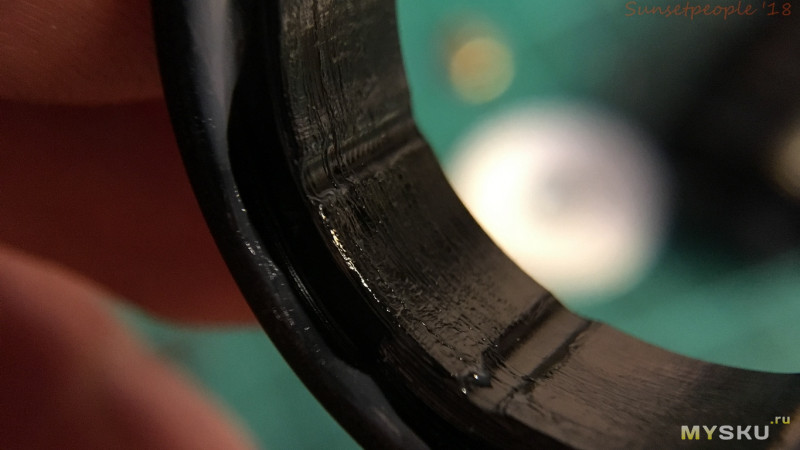

В итоге выяснилось, что магнитное кольцо было неправильно установлено при сборке на фабрике, то есть оно было поставлено задом-наперед. Это можно увидеть на фото.

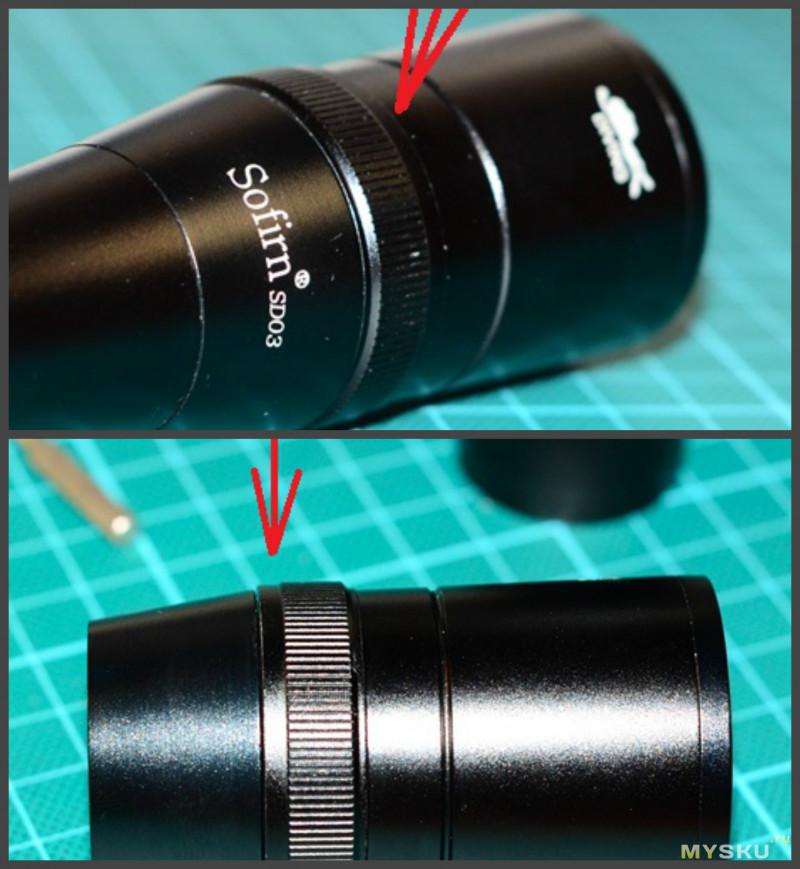

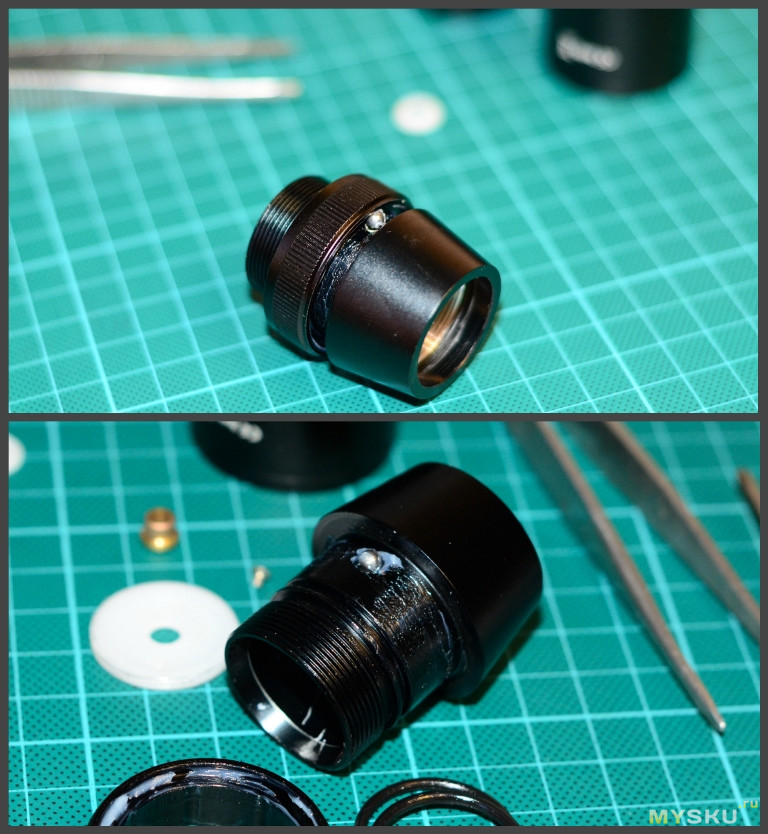

Сверху это как фонарь приехал, снизу фото-это я уже переставил:

Будьте внимательны, если вдруг фонарь у вас не заработает, проверьте кольцо. Оно одинаково хорошо вращается, но при неправильной установке управление не работает.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
