Светодиоды меняющие самостоятельно цвет – в новогодней поделке

  • Цена: $1,40 + 0,62 доставка

Микро обзор светодиодов меняющих цвет в цикле.
на страничке указана модель SX-F5-RGB-5MM
Max. Forward Voltage:3.0-3.2V
Max. Reverse Voltage:3.2-3.4V
Max. Forward Current:20MA
Все 100 шт. рабочие.
Планировал из них сделать на Новый Год гирлянду на батарейках. Но, появилась необходимость сделать звезду на рукоятке.

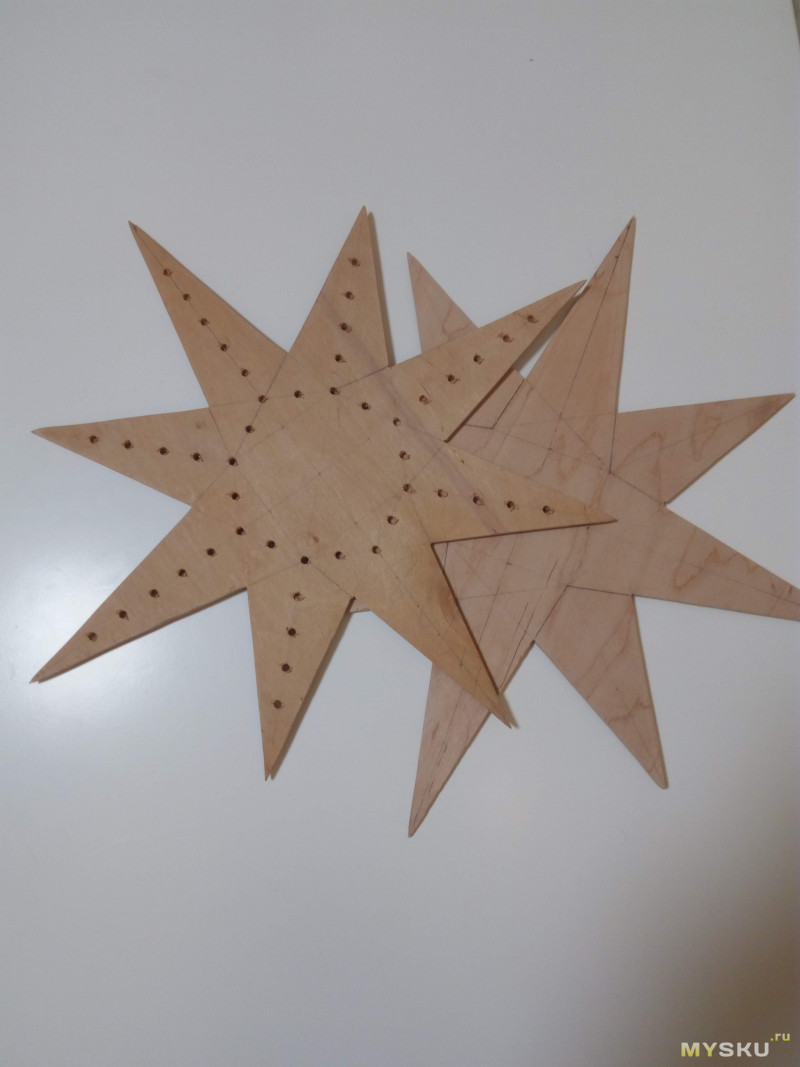

Из фанеры 40х40 мм. на 2 заготовках разместилось по 47 диодов. Все подключены параллельно.

Схема потребляет без резистора до 0,5 ампера в пике и светит очень ярко. Необходимо обязательно поставить резистор на 5 Ом, но на данный момент такого номинала нету под рукой, а при 22 Ом светит в несколько раз тусклее потребляя ток в пике 0,05А и не происходит плавное переключение между цветами. После синего пытается зажигаться зеленый — происходит дрожание и сброс на красный.

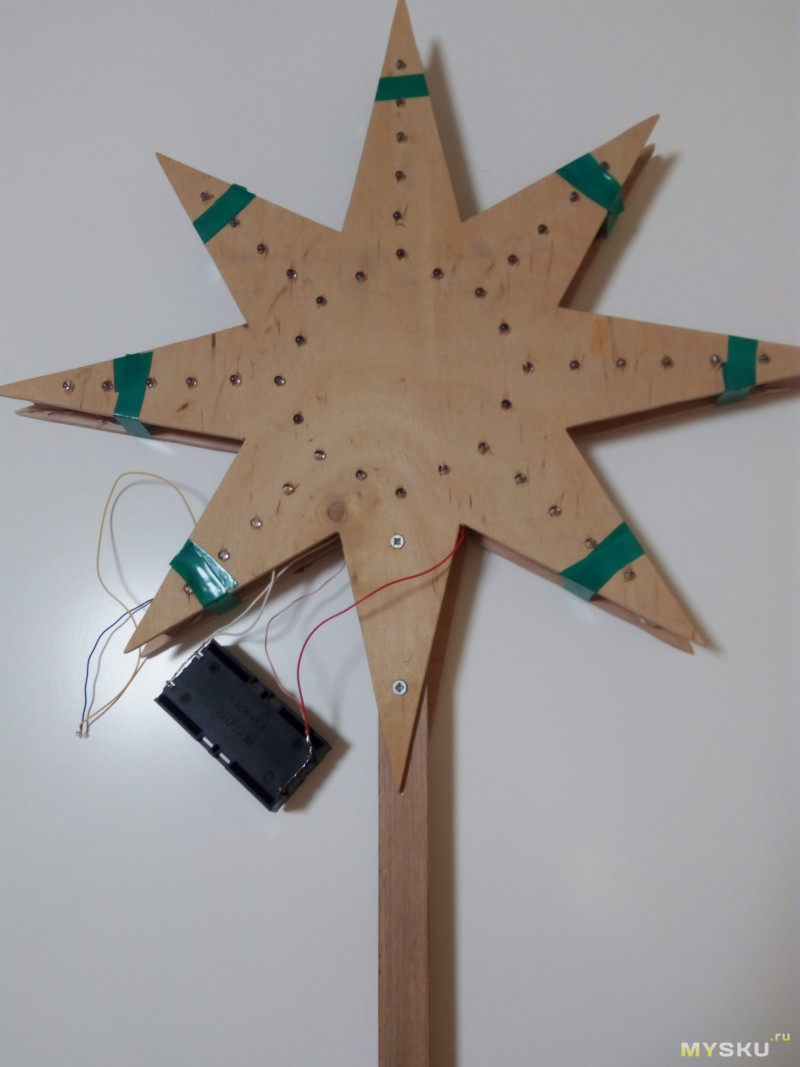

По моему виденью в конечном результате конструкция будет покрашена под серебро, установлен холдер для 18650 и трехрежимный переключатель (выключено — без резистора — с резистором) что позволит при необходимости управлять яркостью звезды.
Также, между половинками звезд, поставлю светодиодную ленту с питанием от кроны для мягкой подсветки границ звезды. Все это будет аккуратно украшено новогодним пушистым дождиком.

Данная конструкция позволяет за один-два вечера вместе с ребенком изготовить самостоятельно красивый святящийся атрибут Нового Года. Детальную пошаговою сборку данной звезды можно посмотреть здесь.
Жаль, что на видео не передается весь вау-эффект. Вот так выглядит на минимальной яркости

и на максимальной

Данные светодиоды позволяют с легкостью изготовить интересные поделки без использования микроконтроллеров для управления цветом и познакомить ребенка с основами радиоэлектроники.
