Внешний триггер QC2.0/QC3.0 для проверки зарядных устройств

Опубликовал | 30.06.2018

В обзоре речь пойдет о такой интересной приблуде, как плата-триггер для переключения режимов быстрой зарядки.
Триггер внешний, имеет свое управление (Переключение режимов) и подходит для тестирования сетевых зарядных устройств и внешних аккумуляторов с поддержкой QC2.0/QC3.0.
Учитывая его стоимость (около $3…$4), просто мегаполезное устройство, которое отлично дополняет USB доктор и нагрузку.


Всем привет!

Речь пойдет про триггер переключения режимов быстрой зарядки для проверки устройств.
Вообще по запросу "qc2.0/qc3.0 tester trigger" на Али не так много вариантов вообще (((

Внешний вид триггера QC2.0/QC3.0 — небольшая печатная плата с разъемами USB, тремя микро-кнопками и нескольким светодиодами.

Триггер предназначен для включения в цепь до или после USB тестера для изменения сигнала по дата-линии USB кабеля. Этот сигнал учитывается «умными» сзу/павербанками и в результате на выходе у зарядных устройств изменяется напряжение — режим зарядки. Есть несколько режимов Quick Charge: QC2.0/QC3.0. По стандарту они определяют следующие диапазоны напряжений: 3.6~6.9В до 3А; 6.5~10.9В до 3А; 11~14.9В до 3А; 15~20В до 2.25A. Последним режимом я сам не пользовался, так как нет поддерживающий устройств. Но триггер и это умеет.

Нюансы использования: очень желательна электронная нагрузка. Можно пользоваться резистивными, но при изменении режима QC, будет изменяться и протекаемый ток, в результате сравнить не получится, только можно будет понять поддерживает ли устройство быструю зарядку или нет. Плюс учитывайте, что нагрузка должна держать и 3А и 12Вольт (а для QC4.0 — и 20В). Не все нагрузки на это рассчитаны и не все можно использовать длительное время (из-за нагрева).

Посылка была копеешная, трека не было.

Внутри плата триггера в зип-пакетике и вкладыш со штампом китайского ОТК

Внешний вид триггера

Как видно, есть три микрокнопки — Mode (переключение QC2.0/QC3.0) c индикацией (светодиоды), и UP/Down — переключение напряжений 5-9-12V.

По железу — стоит микроконтроллер (нет маркировки), последовательная энергонезависимая память Atmel AT24C02N.

и простой LDO (регулятор вольтажа) XC6203


Обратная сторона без деталей, присутствует название устройства.

Размер платы 40х18 мм, с коннекторами USB длина около 70 мм. При желании можно сделать корпус

Проверка триггера QC.

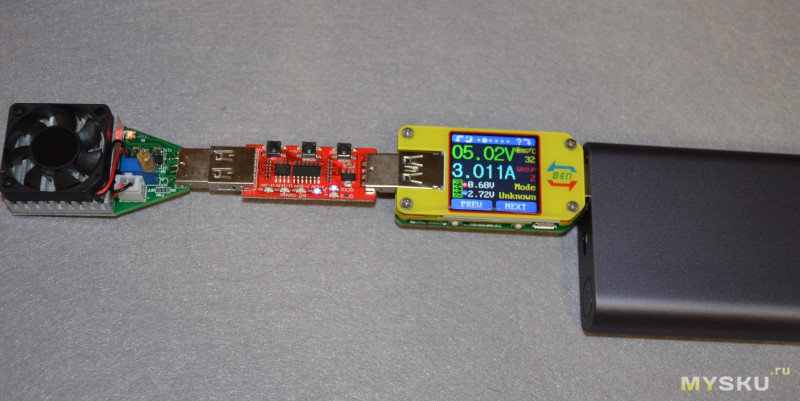

Индицируется 5В/3А. Кстати, до активации режима этот же павербанк выдавал около 4.8 В (то есть не завышал напряжение по стандарту).

Далее режим 9В/2А.

Павербанк честно отдает столько, сколько заказали.

И последний режим 12В/1.5А

Как говорится, без шума и пыли можно проверить вообще любое сзу или внешний аккумулятор

Вносит ли погрешность данный триггер в изменяемую цепь? Вносит конечно, как и все остальное.
Но из-за того, что триггер работает в основном с Data-линиями (D+/D-), то падение напряжения происходит в основном из-за контактов разъемов USB и сопротивления дорожек, а также из-за собственного питания (контроллер, светодиод и т.п.). Но это влияние минимальное. Для оценки прикладываю несколько интересных фото — USB тестеры показывают напряжение до и после триггера. Чтобы не было замечания — меняю их местами.

А вот тоже самое, без триггера. Как видно, различия в сотых долях вольта.

Можно провести тестирование сопротивления шин триггера, как будто это USB кабель. Результат неплохой (0.11 Ома).

Пруф покупки
Товар куплен за свои, $4, некоторое время назад.

Отличная приблуда за свои деньги. Добавьте к этому электронную нагрузку (около $3.5….$5), и простой USB доктор, который отображает зарядку с QC (около $7….$13). И можно хороший USB кабель, короткий, на 3А. Теперь можно проверять вообще любые зарядные устройства для гаджетов. И не просто проверять — а проводить полный цикл тестирования.

Триггер неплохой. С памятью. С несколькими режимами и управлением. Если устройство не поддерживает конкретный режим, переключения не происходит.
Триггер универсален — можно использовать с любыми USB тестерами и зарядными устройствами (разве что нужна поддержка QC, иначе он будет бесполезен). Ну и естественно, речь идет только о quick charge от Qualcomm. Остальные триггеры если в природе и есть, то стоят в разы дороже.
Так что можно брать, особенно если есть необходимость)))
