Высокотоковый операционный усилитель JRC4556AD

Опубликовал | 28.09.2018
Поскольку, заказывал я не в RU, а в KZ, то на скидочный, этот пост не тянет. На момент заказа, $0.22 за корпус в DIP8 дешевле не было. Сейчас, как я вижу, появились и другие предложения, но купил-то я эти =)
Итого, я заплатил $ 2.05 за семь штук.

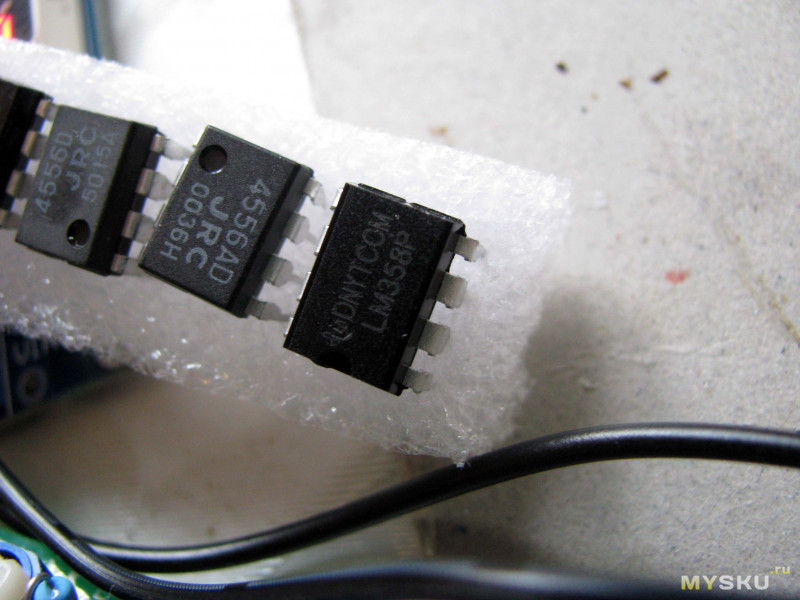

Отправлялось долго и доходило дольше обычного, заказ я делал аж 13 августа, а забрал сегодня. Пришло, как и заказывал семь корпусов, из них пять с четкой гравировкой, один без гравировки вовсе, и еще один с неясной. Однако, последний корпус не обязательно что фейк.
Как вы знаете, этот ОУ заявляется как способный отдавать в нагрузку хороший ток, а кроме того, заявлена работа от +4v однополярного питания минимум.
Чтож, я решил это проверить.

Тестировал я на собраном ранее на LM358P расширителе стереобазы что из журнала Радио. Конечно этот ОУ не был в состоянии нагрузить 32ом наушники.

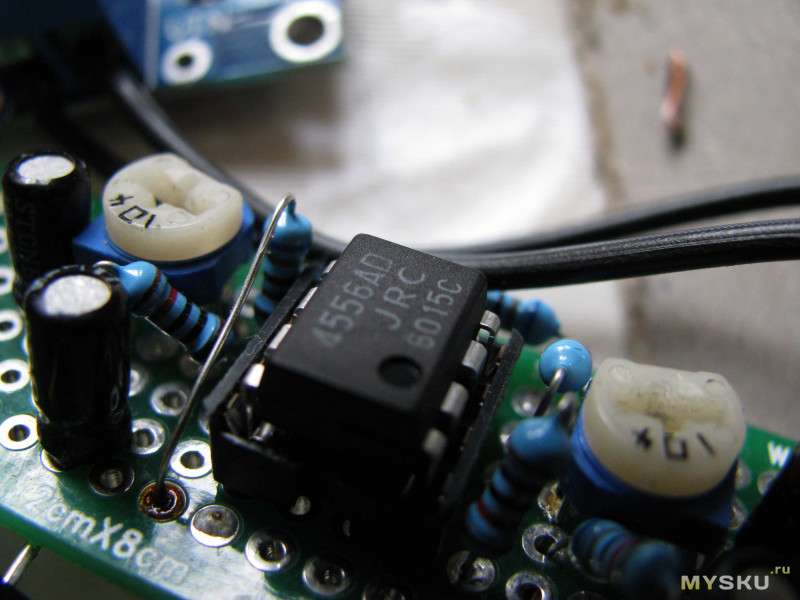

Поменяв местами LM358P и JRC4556AD…

Я иначе услышал расширитель. Да, это именно та микросхема, что заявлена продавцом=)
Запаса по громкости при однополярном +5V хватало с запасом.

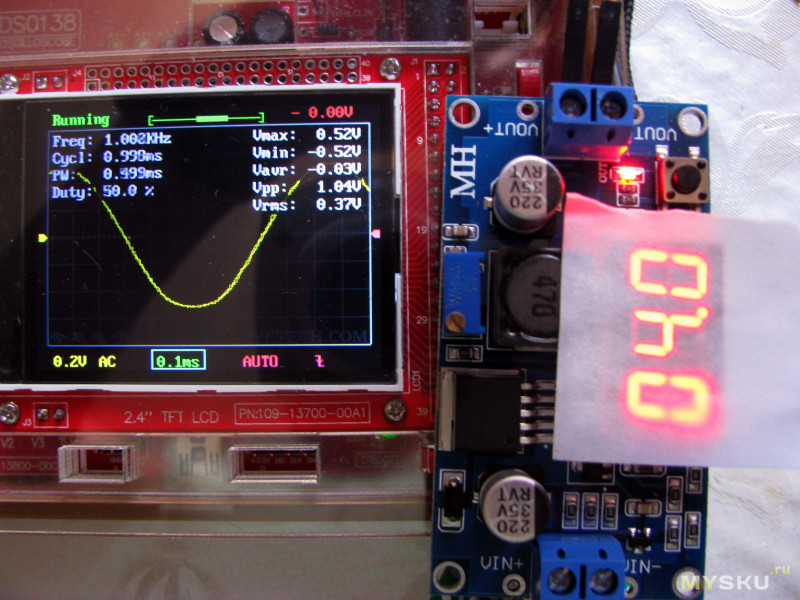

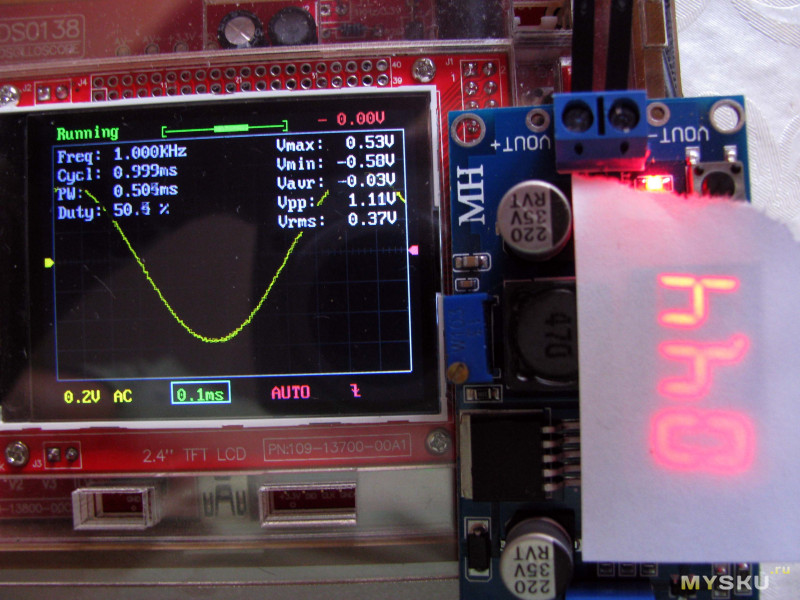

Что-бы доубедить себя в том, что именно этот корпус является тем чем представляется, я решил подать с генератора планшета сигнал 1000кГц при напряжении питания JRC4556AD +4.4v

Симметричное ограничение сигнала начиналось с уровня питающего напряжения +4v, при этом, в наушниках кроме снижения громкости, изменение высоты тона я не заметил. Разумеется, это не означает что его не было.

А вот при прослушивании музыкального материала, заметное искажение басов четко начиналось при напряжении питания ниже +3.8V.
Справочный листок доступен здесь.
Приобретал ОУ здесь вот.
p.s. мне кажется, я послужил катализатором.
до заказа, обилия этих ОУ в DIP8 не было, наверное, продавцы купили партию в складчину =)
